Практическая работа модуль «3D-моделирование, прототипирование, макетирование»

Планируемые предметные результаты

Базовый уровень

В результате выполнения практической работы обучающиеся

Предметные результаты, соответствующие изучаемой технологии

узнают:

• какие материалы и инструменты используются для бумажного макетирования;

• что такое полигональное моделирование (один из видов трёхмерного моделирования, позволяющий моделировать объект за счёт соединения полигонов), полигон (плоскость, состоящая из нескольких точек в пространстве, соединённых рёбрами), каркасы форм и паперкрафт;

• узнают и изучат свойства бумаги опытным путём;

• какие основные приемы используются при макетировании из бумаги: вырезание, сгибание, бигование и склеивание деталей развёртки.

Смогут

• познакомиться с материалами инструментами для бумажного макетирования;

• изучать и анализировать основные приемы макетирования.

научатся:

• использовать на практике основные приемы макетировании из бумаги: вырезание, сгибание, бигование и склеивание деталей развёртки;

• читать чертежи и развёртки;

• использовать инструменты и приспособления для бумажного макетирования;

• выбирать материалы для бумажного макетирования с учётом их свойств;

• оценивать качество бумажного макета.

Научатся:

• распечатывать развёртку модели;

• осваивать приёмы макетирования: вырезать, сгибать и склеивать детали развёртки.

смогут объяснять/характеризовать:

• порядок технологических операций и этапы выполнения работы;

• учитывать качества используемых материалов в ходе бумажного макетирования;

• приводить примеры и классифицировать по признакам бумажные материалы;

• читать развёртки по линиям разного назначения и учитывать особенности их применения для трёхмерного моделирования: сплошная линия – для вырезания, пунктирная и штрихпунктирная – для образования граней (пунктирные прогибаются внутрь развертки, штрих пунктирные – наружу развертки).

Смогут:

• называть бумажные и клеевые материалы;

• применять соответствующие клеевые материалы для разных видов бумажных материалов;

• склеивать бумажные развёртки по заданной схеме.

смогут самостоятельно выполнить/сделать: распечатывать развёртку модели;

• определять порядок операций при сборке бумажной модели;

• читать чертежи и развёртки;

• соблюдать технологическую последовательность изготовления бумажного макета;

• изготовить самостоятельно аналогичное изделие, перенеся знания на другие объекты равной и повышенной сложности;

• выбрать интересующий вариант и распечатывать развёртку модели;

• соблюдать правила безопасного использования электрифицированного оборудования.

Смогут:

• распечатывать развёртку модели;

• совершенствовать приёмы макетирования.

Модель №1

1. Ознакомиться с предложенным инфо-материалом, изучить технологическую карту.

2. Подготовить рабочее место к выполнению практической работы «Сборка деталей макета: Кактус».

3. Выбрать вариант модели из предложенных распечаток развёрток.

4. Выполните практическую часть, опираясь на технологическую карту.

5. Оцените результат своей работы, проанализируйте ошибки.

№

Последовательность технологических

операций

Материалы, инструменты

Подготовить рабочее место: накрыть техническим листом картона, приготовить инструменты и приспособления.

• подложка;

• развёртка на ватмане А4;

• клей ПВА (или «Момент-кристалл»);

• ножницы;

• линейка;

• инструмент для биговки;

• зубочистка

Вырезать детали для склейки по сплошным линиям.

Внимание: делать аккуратно, чтобы срезы были ровными и не забывая про припуски на склейку.

• развёртка на ватмане А4;

• ножницы

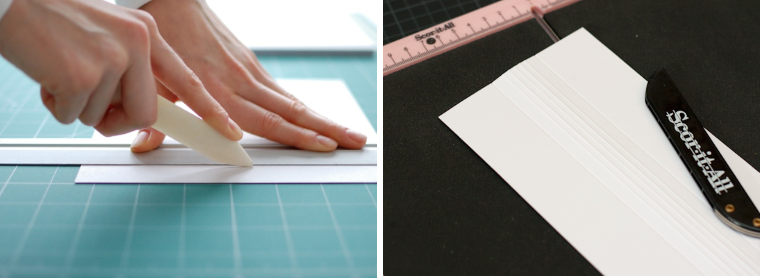

Проработать рёбра инструментом для биговки поочерёдно с двух сторон используя линейку для получения чётких граней. Проводим одну точную линию с нажимом, чтобы на бумаге образовалась бороздка.

Внимание: учтите, что рёбра, оформленные пунктирными линиями, прогибаются внутрь развертки, штрих пунктирные – наружу развертки.

Держите правильно линейку, плотно прижимая её к столу.

• подложка;

• инструмент для биговки;

• линейка

Наметить предварительно сгибание по рёбрам в заданном направлении. Проверить возможные ошибки и недочёты (неточности нанесённых линий сгиба, не проработку рёбер, ошибки в направлении сгибания).

Внимание: распечатанные линии должны быть внутри модели.

• готовая развёртка

Склеить детали, нанося клей в труднодоступных местах зубочисткой. Удерживать склеиваемые поверхности до надёжной фиксации.

Внимание: сборка фигурки начинается поочередно с половинок; сначала склеиваем острые кончики деталей, совмещая срез со сгибом и уголки, затем верхнюю часть детали.

• готовая развёртка;

• клей ПВА (или «Момент-кристалл»);

• зубочистка

Просушить.

При желании/наличии времени для уплотнения бумаги, улучшения эстетических качеств работы поверхность готовой фигуры можно покрыть краской: аэрозольной или акриловой, гуашь использовать не желательно – она размягчает бумагу и может стираться с поверхности.

Внимание: после работы акриловыми красками сразу тщательно отмойте кисть с мылом «Антипятнин» (либо любым твёрдым мылом), так как они быстро сохнут и образуют плёнку, устойчивую к воздействию воды.

• готовая модель;

• аэрозольные или акриловые краски и кисть;

• стаканчик для воды;

• мыло «Антипятнин»

Провести анализ недостатков, найти способы их устранения. Оценить готовую модель.

• готовая модель;

• материалы и инструменты, необходимые для устранения недостатков

№

Технологическая операция

Критерий оценки

Балл

Подготовка рабочего места, аккуратность в ходе выполнения работы, уборка рабочего места по окончании работы.

Рабочее место подготовлено в соответствии с выполняемыми задачами – 0,5

Рабочее место не подготовлено - 0

0,5

Качество вырезания.

Срезы ровные и точные – 1

Срезы ровные, но неточные (в результате конструкция модели имеет незначительную деформацию) - 0,5

Срезы неровные, неточные - 0

1

Качество и правильность биговки: точность и глубина продавленных линий, соблюдение лицевого и изнаночного бигования.

Бигование точное, правильной глубины – 1

Бигование неточное, наблюдаются незначительные заломы при сгибании в готовом изделии – 0,5

Бигование некачественное, рёбра неровные, много заломов - 0

1

Качество сгибания (рёбер и полученных плоскостей).

Плоскости чётко оформлены, рёбра жёсткие, конструкция прочная – 1

Плоскости имеют незначительные деформации, рёбра полностью не проработаны – 0,5

Плоскости и ребра сгибания деформированы, конструкция непрочная, мятая - 0

Качество склейки

Склейка ровная, аккуратная, качественная, без подтёков – 1

Склейка имеет незначительные дефекты – 0,5

Склейка некачественная - 0

1

Дополнительное эстетическое оформление, завершённость работы.

Поверхность готовой фигуры дополнительно покрыто краской, что улучшает эстетическое восприятие – 1,5

Эстетическое качество работы высокое - 1

Низкое качество выполнения модели, общее восприятие: работа некачественная, неаккуратная либо незавершённая - 0

1,5

Итого:

5

Оценка процесса

Баллы

Оценка

1

Соблюдение техники безопасности, правил безопасного труда

Выполняется - 1

Не выполняется - 0

1

2

Соблюдение дисциплины, правил делового общения

Выполняется - 1

Не выполняется - 0

1

3

Соблюдение культуры труда на рабочем месте (организация рабочего места)

Выполняется - 1

Не выполняется - 0

1

4

Соблюдение/качество выполнения технологических операций

Выполняется полностью верно - 1

Выполняется верно, но с нарушением отдельных технологических приемов и правил - 0,5

Нарушена технология, выполнение технологической операции: изделие изготовить/завершить невозможно (брак) - 0

1

5

Соблюдение последовательности этапов сборки конструкции/изделия.

В однодетальных изделиях критерий не применяется

Соблюдены все этапы, сборка модели завершена – 1

Последовательность нарушена – 0

1

Итого

5
