Практическая работа по теме: "Обозначение и чтение обозначений шероховатости поверхности на чертежах"

Тема занятия: Обозначение и чтение обозначений шероховатости поверхности на чертежах.

Цель занятия: Изучение правил обозначения шероховатости на чертежах; получение навыков чтения чертежей, содержащих обозначение параметров шероховатости.

Время выполнения работы: 2 часа.

Шероховатость поверхности – совокупность микронеровностей с относительно малым шагом в пределах базовой длины (ГОСТ 25142-82).

Базовая линия для определения параметров шероховатости – средняя линия m.

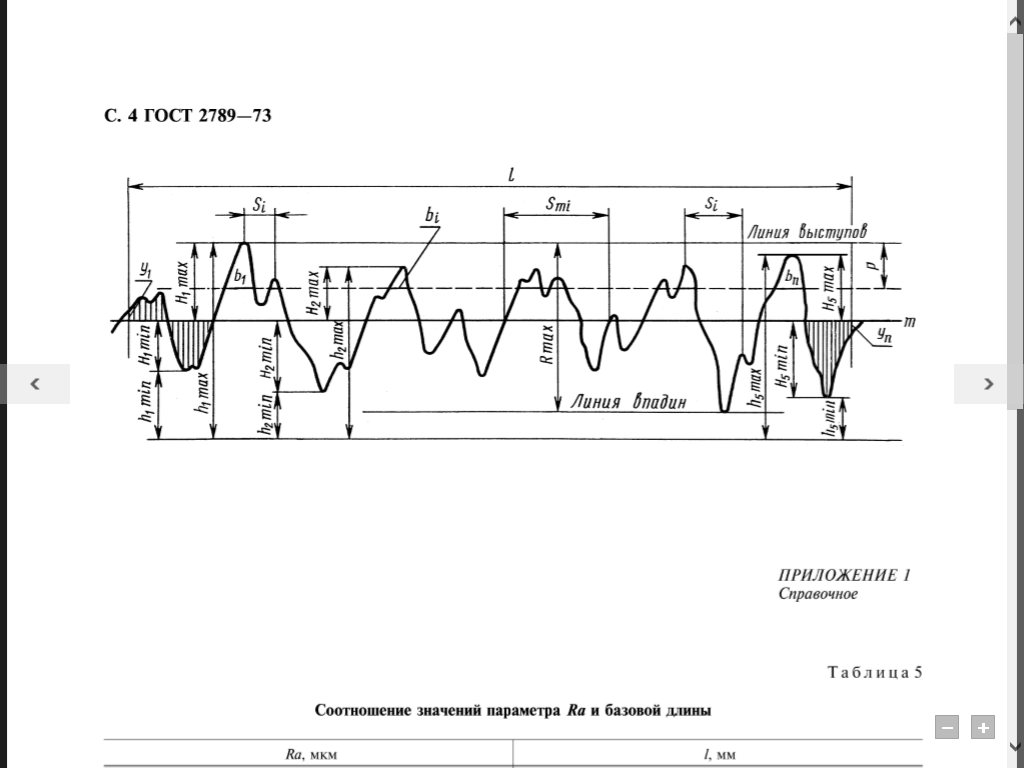

Базовая длина l – длина отрезка на базовой линии, на которой определяются параметры шероховатости (рисунок 1).

Количественную оценку шероховатости проводят по следующим основным параметрам:

Ra – среднее арифметическое отклонение профиля;

Rz – высота неровностей профиля по десяти точкам;

Rmax – наибольшая высота профиля;

Sm – средний шаг неровностей;

S – средний шаг выступов профиля;

– относительная опорная длина профиля, где p – значение уровня сечения профиля.

ГОСТ 2.309-73 устанавливает обозначения шероховатости поверхностей и правила нанесения их на чертежах изделий всех отраслей промышленности.

Шероховатость поверхностей обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.

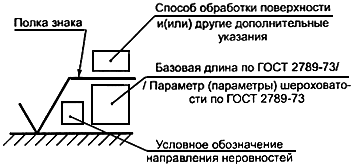

Структура обозначения шероховатости поверхности приведена на рисунке 2.

Рисунок 2. Структура обозначения шероховатости

При применении знака без указания параметра и способа обработки его изображают без полки.

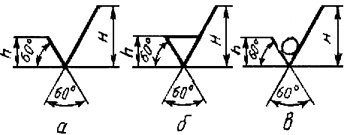

В обозначении шероховатости поверхности применяют один из знаков, изображенных на рисунке 3.

Высота   должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота   равна . Толщина линий знаков должна быть приблизительно равна половине толщины сплошной основной линии, применяемой на чертеже.

Рисунок 3. Обозначении шероховатости

В обозначении шероховатости поверхности, способ обработки которой конструктором не устанавливается, применяют знак   (рисунок 3а).

В обозначении шероховатости поверхности, которая должна быть образована только удалением слоя материала, применяют знак   (рисунок 3б).

В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, применяют знак   (рисунок 3в) с указанием значения параметра шероховатости.

Поверхности детали, изготовляемой из материала определенного профиля и размера, не подлежащие по данному чертежу дополнительной обработке, должны быть отмечены знаком   без указания параметра шероховатости.

Состояние поверхности, обозначенной знаком  , должно соответствовать требованиям, установленным соответствующим стандартом или техническими условиями, или другим документом, причем на этот документ должна быть приведена ссылка, например, в виде указания сортамента материала в графе 3 основной надписи чертежа по ГОСТ 2.104-2006.

Значение параметра шероховатости по ГОСТ 2789-73 указывают в обозначении шероховатости после соответствующего символа, например:

.

В примере   указана относительная опорная длина профиля  при уровне сечения профиля  .

При указании наибольшего значения параметра шероховатости в обозначении приводят параметр шероховатости без предельных отклонений, например:  ;  .

При указании наименьшего значения параметра шероховатости после обозначения параметра следует указывать «min», например:   ;   .

При указании диапазона значений параметра шероховатости поверхности в обозначении шероховатости приводят пределы значений параметра, размещая их в две строки, например:

В верхней строке приводят значение параметра, соответствующее более грубой шероховатости.

При указании номинального значения параметра шероховатости поверхности в обозначе­нии приводят это значение с предельными отклонениями по ГОСТ 2789—73, например:

и т. п.

При указания двух и более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке (рисунок 4):

- параметр высоты неровностей профиля;

- параметр шага неровностей профиля;

- относительная опорная длина профиля;

Рисунок

Рисунок 4. Пример обозначения шероховатости

При нормировании требований к шероховатости поверхности параметрами Ra, Rz, Rmax , базовую длину в обозначении шероховатости не приводят, если она соответствует указанной в приложении 1 ГОСТ 2789-73 для выбранного значения параметра шероховатости.

Условные обозначения направления неровностей

Условные обозначения направления неровностей должны соответствовать приведенным в таблице 3. Условные обозначения направления неровностей приводят на чертеже при необходимости.

Таблица 3

Условные обозначения направления неровностей

Высота знака условного обозначения направления неровностей должна быть приблизительно равна h. Толщина линий знака должна быть приблизительно равна половине толщины сплошной основной линии.

Вид обработки поверхности указывают в обозначении шероховатос­ти только в случаях, когда он является единственным, применимым для полу­чения требуемого качества поверхности.

Правила нанесения обозначений шероховатости поверхностей на чертежах

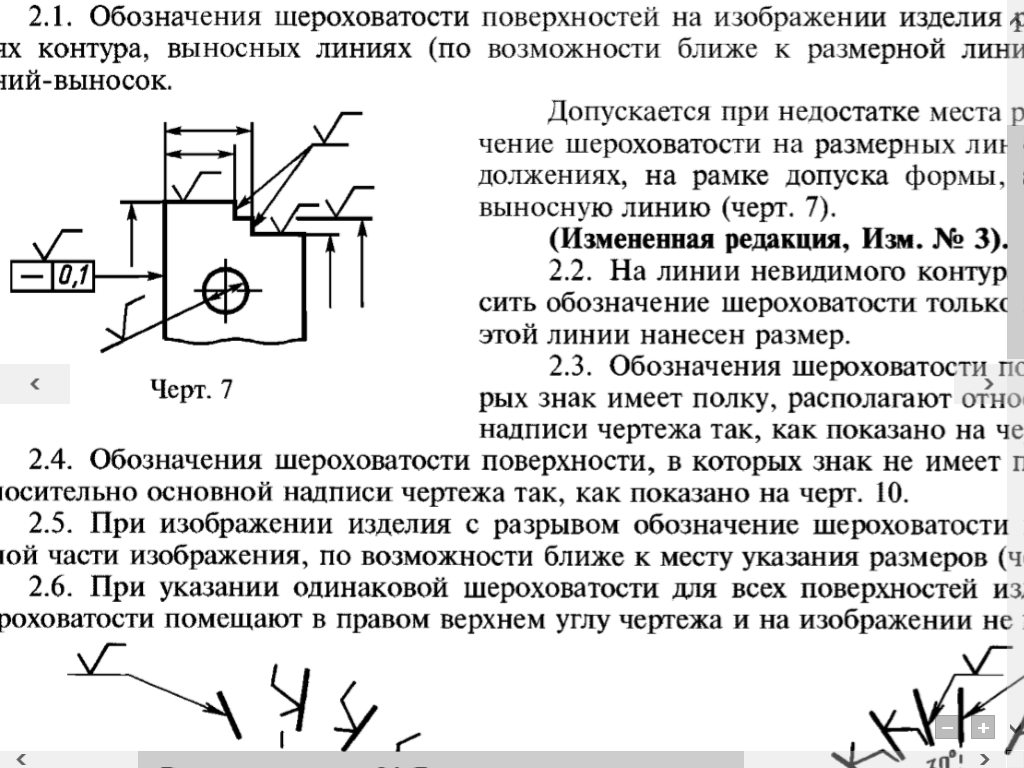

Обозначения шероховатости поверхностей на изображении изделия располагают на ли­ниях контура, выносных линиях (по возможности ближе к размерной линии) или на полках линий-выносок.

Допускается при недостатке места располагать обозначение шероховатости на размерных линиях или на их про­должениях, на рамке допуска формы, а также разрывать выносную линию (рисунок 5).

Рисунок 5. Обозначений шероховатости на чертежах

На линии невидимого контура допускается нано­сить обозначение шероховатости только в случаях, когда от этой линии нанесен размер.

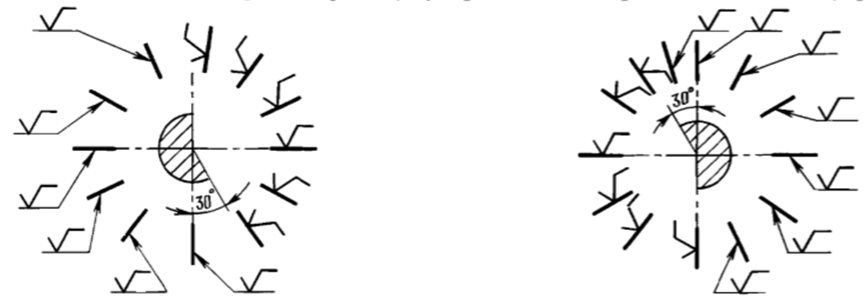

Обозначения шероховатости поверхности, в кото­рых знак имеет полку, располагают относительно основной надписи чертежа так, как показано на рисунках 6 и 7.

Рисунок 6. Обозначений шероховатости

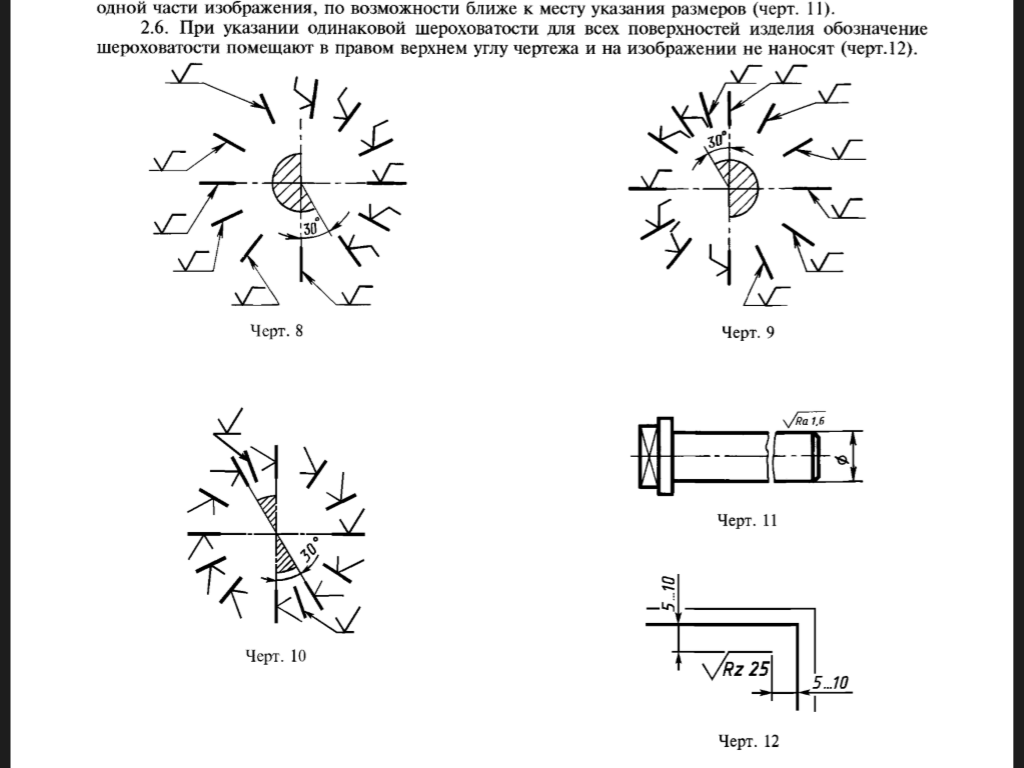

Обозначения шероховатости поверхности, в которых знак не имеет полки, располагают относительно основной надписи чертежа так, как показано на рисунке 8.

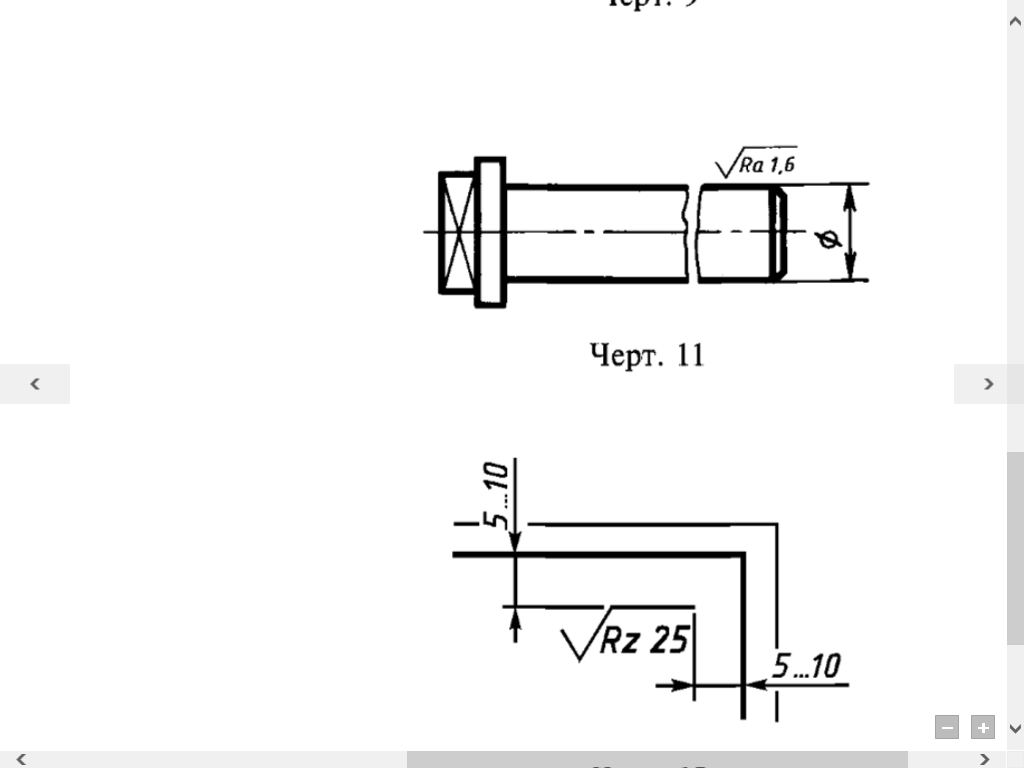

При изображении изделия с разрывом обозначение шероховатости наносят только на одной части изображения, по возможности ближе к месту указания размеров (рисунок 9).

При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят (черт. 10).

Рисунок 7. Обозначений шероховатости

Рисунок 8. Обозначений шероховатости

Рисунок 9. Обозначений шероховатости

Рисунок 10. Одинаковая шероховатость для всех поверхностей

Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении.

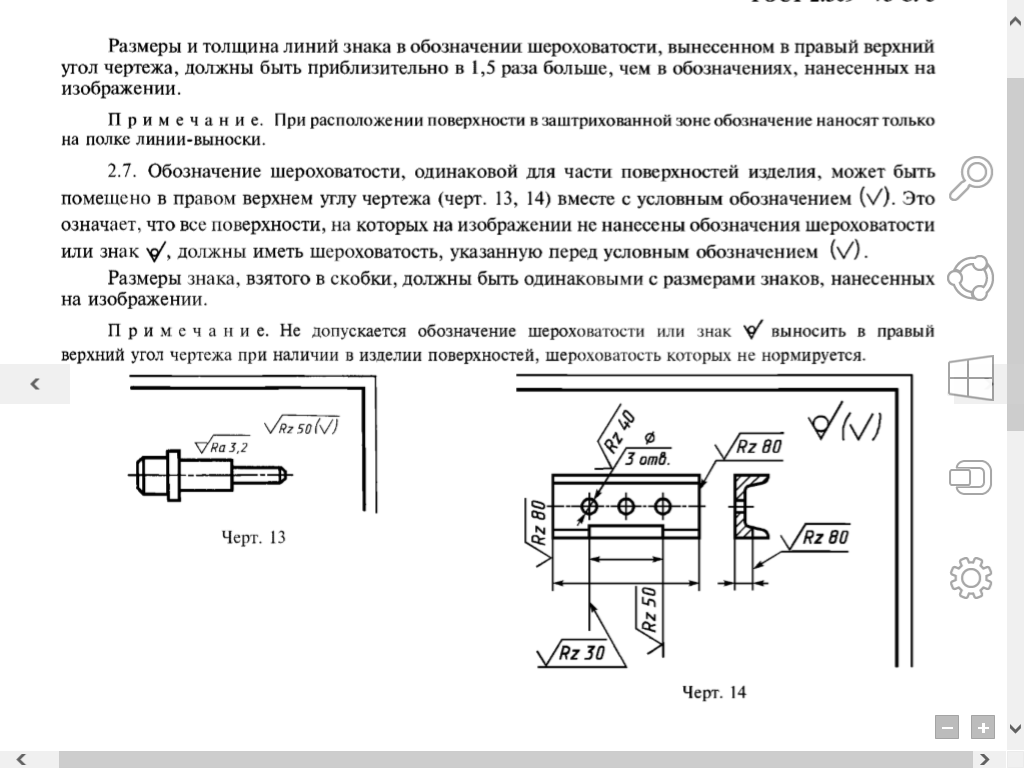

Обозначение шероховатости, одинаковой для части поверхностей изделия, может быть помещено в правом верхнем углу чертежа (рисунок 11, 12) вместе с условным обозначением ( ). Это означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости или знак , должны иметь шероховатость, указанную перед условным обозначением ( ) . Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении.

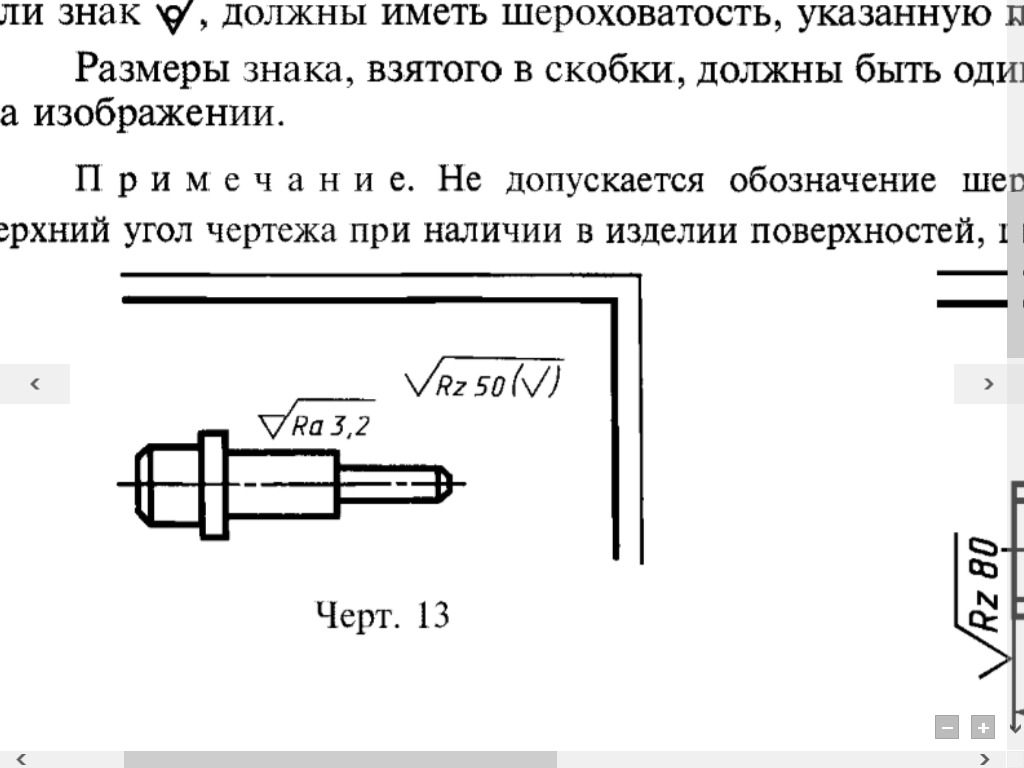

Рисунок 11. Обозначение шероховатости

Не допускается обозначение шероховатости или знак выносить в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т. п.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

Рисунок 12. Обозначение шероховатости

Обозначения шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.

Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначений шероховатости (черт. 15а). Через заштрихованную зону линию границы между участ­ками не проводят (черт. 15б).

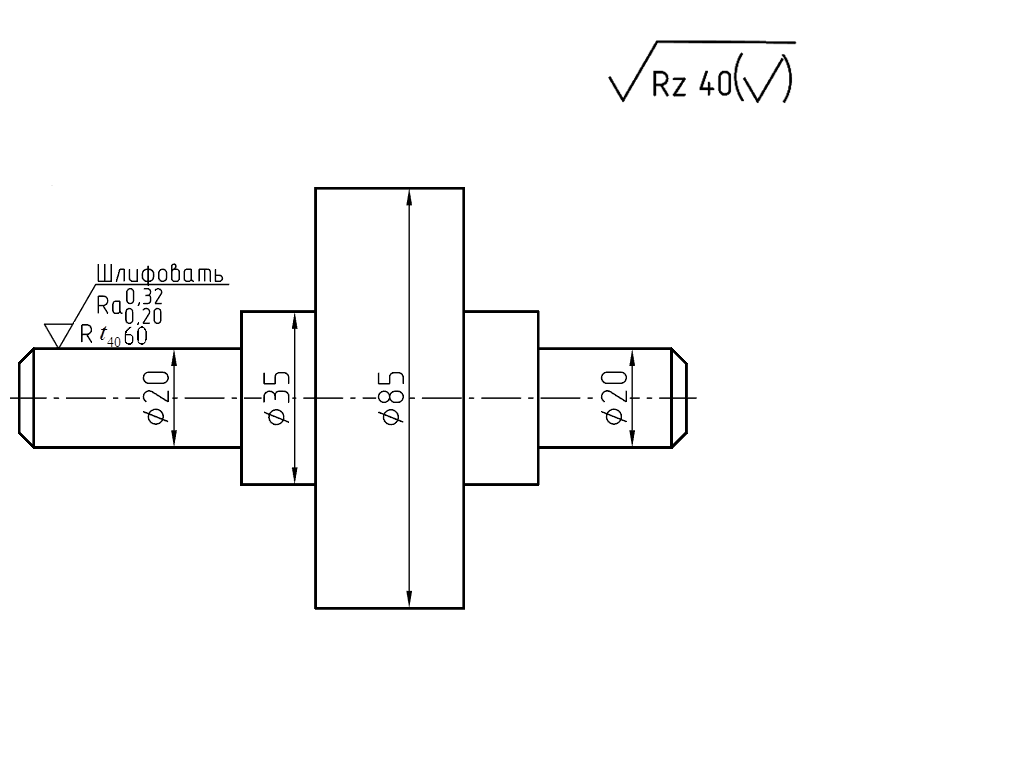

Пример оформления отчета

- это обозначение шероховатости участка детали диаметром 20мм. Знак применяется, когда параметры шероховатости достигаются удалением слоя металла, в данном случае шлифованием.

Шероховатость нормирована параметром Ra – это среднее арифметическое отклонение профиля. Параметр задан предельными значениями: наибольшее - 0,32 мкм, наименьшее – 0,20 мкм. Также шероховатость нормирована параметром – это относительная опорная длина профиля.

Параметр задан наибольшим предельным значением, равным 60%. Уровень сечения профиля р = 40%. Направление микронеровностей радиальное.

- часть поверхностей имеют одинаковую шероховатость, поэтому она на контуре детали не проставляется, а относится в правый верхний угол чертежа. Знак применяется, когда конструктор вид обработки не устанавливает. Шероховатость этих поверхностей нормирована параметром Rz – это высота неровностей профиля по десяти точкам. Параметр задан наибольшим предельным значением, равным 40 мкм.

Порядок выполнения работы:

1. Выполнить эскиз детали, проставить размеры и обозначения шероховатости поверхностей.

2. Дать расшифровку параметров шероховатости по следующему плану:

- объяснить, какой из трех знаков для обозначения шероховатости на чертеже в данном случае применяется;

- какими параметрами нормирована шероховатость (название параметров и их условное обозначение);

- каким способом задан каждый параметр (предельными значениями, наибольшим предельным значением, номинальным значением с допуском);

- числовые значения каждого параметра и единицы измерения;

- величину и единицы измерения базовой длины (если задана);

- направление микронеровностей (если задано);

- для обозначения шероховатости, стоящего в правом верхнем углу чертежа, объяснить, почему оно отнесено в правый верхний угол чертежа.

5 баллов выставляется, если обучающийся имеет глубокие знания учебного материала по теме практической работы, показывает усвоение взаимосвязи основных понятий, используемых в работе, смог ответить на все уточняющие и дополнительные вопросы, выполнены все задания без ошибок.

3-4 баллов выставляется, если обучающийся показал знание учебного материала, усвоил основную литературу, смог ответить почти полно на все заданные дополнительные и уточняющие вопросы, в выполненных заданиях есть немногочисленные ошибки.

1-2 баллов выставляется, если обучающийся в целом освоил материал практической работы, ответил не на все уточняющие и дополнительные вопросы, не все задания выполнены.

Менее 1 баллов выставляется обучающемуся, если он имеет существенные пробелы в знаниях основного учебного материала практической работы, который полностью не раскрыл содержание вопросов, не смог ответить на уточняющие и дополнительные вопросы, не подготовил отчет.

1. ГОСТ 2.309-73 Обозначения шероховатости поверхностей.

2. ГОСТ 2789-1973 Шероховатость поверхности. Параметры и характеристики.

3. Леонов, О. А. Основы взаимозаменяемости: учебное пособие для спо / О. А. Леонов, Ю. Г. Вергазова. — 2-е изд., стер. — Санкт-Петербург: Лань, 2024. — 208 с.

4. Третьяк, Л. Н.  Метрология, стандартизация и сертификация: взаимозаменяемость: учебное пособие для среднего профессионального образования / Л. Н. Третьяк, А. С. Вольнов; под общей редакцией Л. Н. Третьяк. — Москва: Издательство Юрайт, 2024. — 362 с.

5. Шероховатость поверхности: методические указания к лабораторной работе № 5 по курсу «Взаимозаменяемость и технические измерения» / А.И. Аристов [и др.]. – М.: МАДИ, 2015. – 32 с.
