Практическая работа "Преобразование графических объектов в векторном редакторе"

Практическая работа № 12. Преобразование графических объектов в векторном редакторе

Цель занятия: закрепить умения и навыки работы в векторном редакторе.

Интерполяция, мозаика Вороного

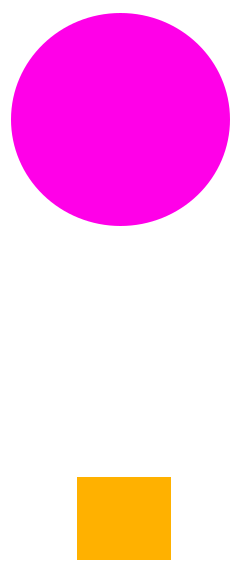

Создадим пару объектов: прямоугольник и круг.

Теперь необходимо оконтурить обе фигуры. Это нужно для того, чтобы применять расширение интерполяция.

Выбираем фигуру и идем в меню Контур — Оконтурить объект. Это необходимо проделать и для круга, и для прямоугольника.

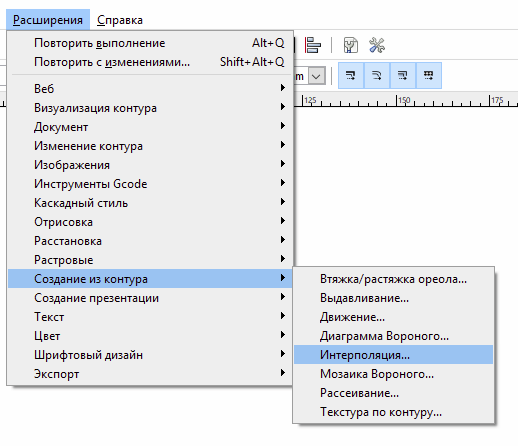

Выделяем оба объекта и идем в меню Расширения — Создание из контура — Интерполяция:

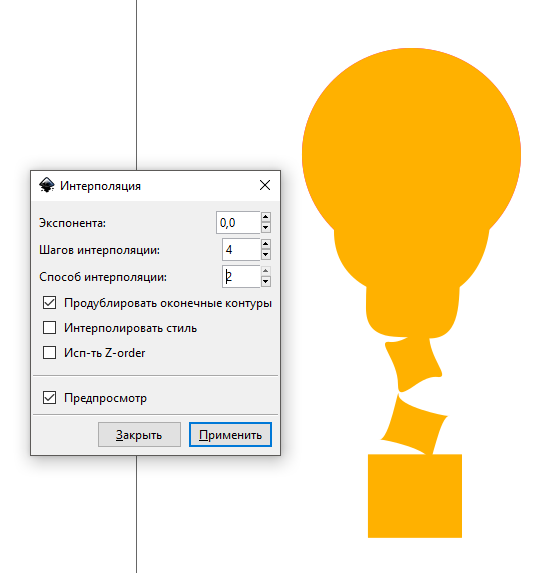

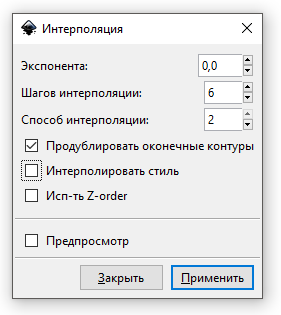

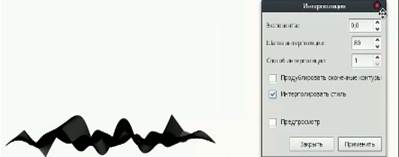

После выбора инструмента появится окно настроек интерполяции:

Отодвиньте окошко так что бы видеть результат настроек.

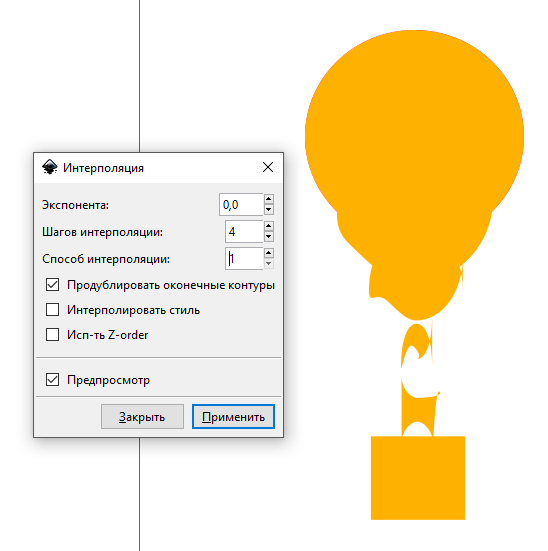

Способ интерполяции задает алгоритм интерполяции (их два) результат применения ниже, первый способ:

и второй способ:

Как видите отличия в алгоритмах интерполяции 1 и 2 видно в промежуточных этапах интерполяции. Форма промежуточных фигур разная.

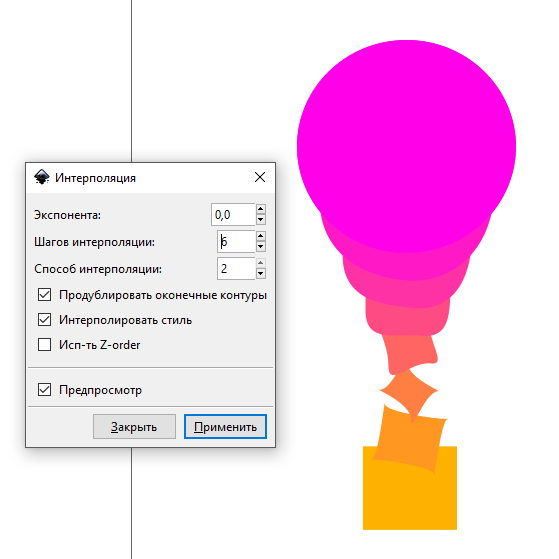

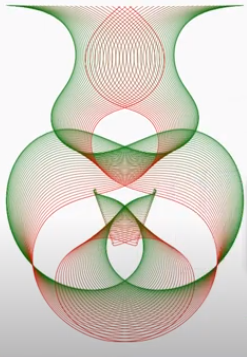

Если отметить Интерполировать стиль, то результат интерполяции выглядит иначе:

Мы получили переход от одного цвета к другому.

Жирафа видели? Рисунок на туловище видели? Вот это очень похоже на мозаику Вороного. Найти можно там же Расширения — создание из контура-мозаика Вороного.

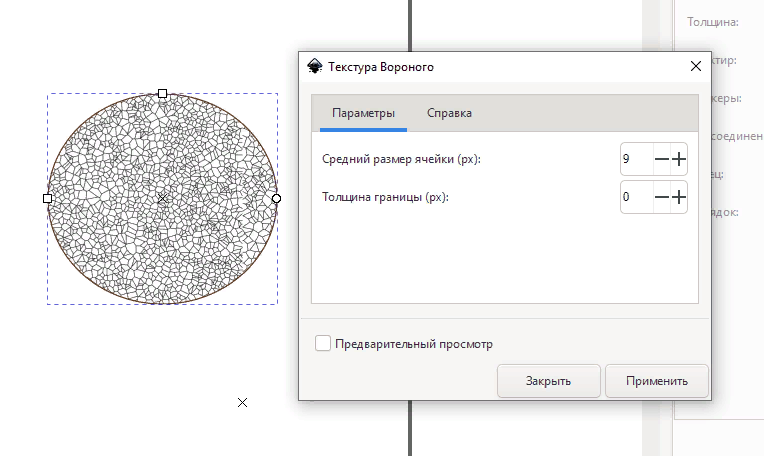

Создадим окружность. Оконтурим объект Контур — Оконтурить объект. Применяем Расширения — Создание из контура — Текстура Вороного:

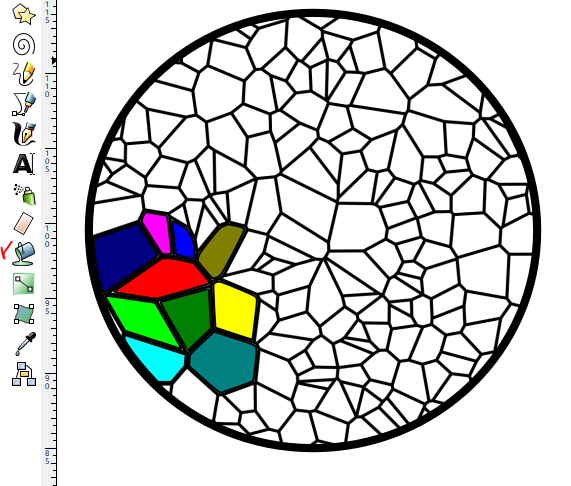

Инструмент Заливать замкнутые области позволяет залить каждую ячейку своим цветом. Вполне себе такой симпатичный эффект.

Заливка ячеек никак не привязана к исходной фигуре и является самостоятельным объектом:

Расширение вполне годится для создания различных эффектов.

практические задания:

Задание 1. Веточка.

Чтобы получить листик Создадим круг - "Контур" - "Оконтурить объект", затем редактировать узлы. сделать верхний узел- острые углы, нижний узел- острые углы.

Продублируем его, сузим, выделить два объекта, выровнять и расставить объекты- выровнять по вертикальной оси.

Выделить два объекта контур-разность

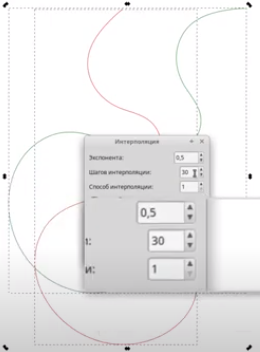

Расширение → Создание из контуров → Интерполяция → Шагов интерполяции – 3,

Объекты – Сгруппировать - Продублируем – Отразим горизонтально.

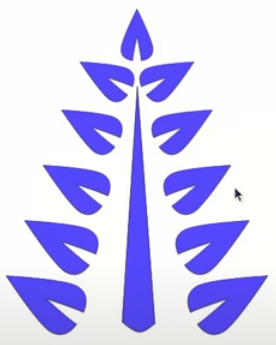

Добавим верхний листок и веточку. Сгруппировать.

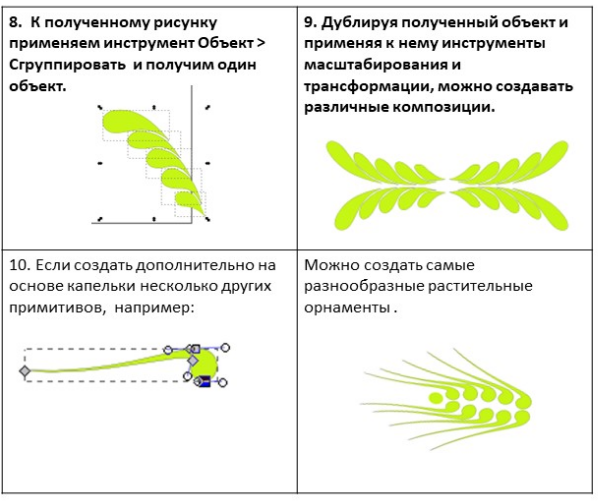

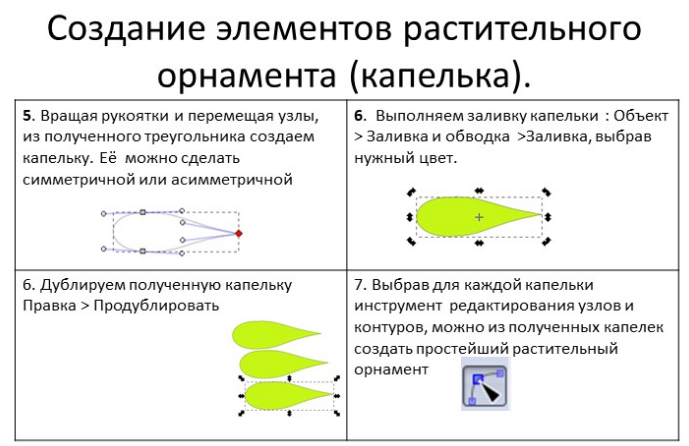

Задание 2. Создание элементов растительного орнамента(капелька).

З

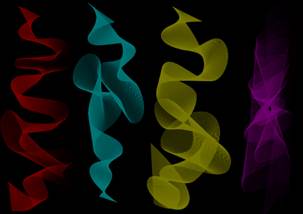

адание 3.

Задание 4. Обои при помощи расширения интерполяция и кривых Безье.

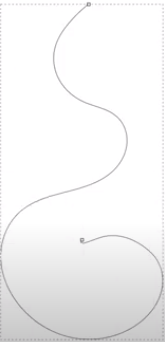

1. Выбираем значок на «Панели инструментов» → «Кривые Безье и прямые линии» и начинаем рисовать 15 узлов (как бугорки) на весь рабочий лист, чтобы закрепить линию нажимаем левой клавишей мыши, а закончить рисование – правой.

Далее рисуем контур из 11 узлов. Он должен быть меньше нашего первого.

И рисуем последний третий контур этого объекта. Он будет состоять из 6 узлов.

1. Теперь выделяем все наши контуры (объекты) при помощи клавиши «Выделение» (стрелка). На «Панели инструментов» нажимаем клавишу «Редактировать узлы контура», выделяем все наши узлы, на появившейся «Панели параметров инструментов» (панель под панелью команд главного меню) выбираем «Сделать выделенные узлы автоматически сглаженными».

Полученные контуры необходимо сузить с помощью кнопки при выделении (стрелок при объекте) и немного приподнять. Нам нужно, чтобы они занимали половину нашего рабочего листа. Далее выделяем наши контуры, нажимаем на кнопку «Изменить заливку объекта, параметры обводки», которая находится в «Строке прилипания» с правой стороны. В появившемся окне выбираем «Стиль обводки» и возвращаем толщину на «1,00», потому что, когда мы сужали этот объект, она изменилась, уменьшилась.

Т еперь выделяем все наши объекты, заходим Расширение → Создание из контуров → Интерполяция → Шагов интерполяции – 80, все остальное без изменений, нажимаем «Применить».

Придадим нашему объекту цвет. Для этого, выделяем объекты, заходим «Объект»→«Сгруппировать». Далее, повторно нажимаем на кнопку «Изменить заливку объекта, параметры обводки», которая находится в «Строке прилипания» с правой стороны. «Заливка» выключена, а «Стиль» выбираем «Линейный градиент» (автоматически включился градиент, где черный цвет переходит в прозрачный).

На «Панели инструментов» (слева) выбираем кнопку «Создавать и править градиенты». На нашем рисунке появились градиентные узлы, оставляем 5 узлов (лишние удаляем, либо добавляем необходимые) и размещаем их на равном расстоянии друг от друга на объекте. Теперь разукрасим наш рисунок, для этого выделяем:

первый узел и дадим ему красный цвет (выбирая на цветовой палитре либо в окне изменения заливки) и непрозрачность 100%,

второй узел - оранжевый и непрозрачность – 75%,

третий узел - желтый и непрозрачность –50%,

четвертый узел - салатный и непрозрачность – 25%,

пятый узел - синий и непрозрачность – 5%.

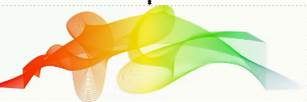

Первый объект готов.

1. А теперь таким же способом рисуем еще 2 объекта по очереди. Для начала, первый объект отодвинем с рабочей области листа.

Второй объект.

1 контур (кривая) – 9 узлов

2 контур (кривая) – 14 узлов

контур (кривая) – 8 узлов

Далее повторяем шаг 2 и до конца. Второй объект готов.

Третий объект.

Второй объект отодвигаем с рабочей области листа к первому объекту. 1 контур (кривая) – 9 узлов(бугорок)

2 контур (кривая) – 7 узлов(горка)

3 контур (кривая) – 13 узлов (кривая)

Повторяем шаг 2 и до конца. Третий объект готов.

Далее соединим все наши три объекта.

Третий объект мы не трогаем, второй опускаем к первому и поворачиваем его на 45 градусов (нажимаем на объект и можем поворачивать его за угловые стрелки), первый объект поворачиваем на 90 градусов. Получили как с дыма создан цветок.

После того как мы расставили фигуры, создадим «Прямоугольник», выделим его и зададим заливку при помощи клавиши Изменить заливку → черный (белый), непрозрачность – 0% (100%) → Опустить выделение на задний план «Панели параметров инструментов» (панель под панелью команд главного меню).

С охраняем наш рисунок. «Файл» → Сохранить как → даем имя → указываем папку → Сохранить.

А теперь экспортируем в растровое изображение. Для этого, «Файл» →Экспортировать в растр… Во вкладке Страница → Ширина – 1280 px, Высота – 800px→Экспорт.

Картинка сохранилась и находится в указанной папке при сохранении.

Поменяйте фон рабочего стола компьютера на наш рисунок с расширением интерполяция.

Закрепление полученных знаний.
