Практическая работа №1:

Тема «Шрифты чертежные»

Улан-Удэ, 2019 г.

Тема «Шрифты чертежные»

Практическая работа №1

Учебная цель: Научиться выполнять шрифты чертежные, разработать титульный лист для практических работ.

Образовательные результаты, заявленные во ФГОС:

Студент должен

уметь:

• выполнять чертежи технических деталей в ручной графике;

• читать чертежи;

• оформлять конструкторскую документацию в соответствии с технической документацией;

знать:

• законы, методы, приемы проекционного черчения;

• правила выполнения и чтения конструкторской и технологической документации;

• правила оформления чертежей, геометрические построения и правила вычерчивания технических деталей;

• требования стандартов Единой системы конструкторской документации (далее - ЕСКД) и Единой системы технологической документации (далее - ЕСТД) к оформлению и составлению чертежей и схем

Задачи практической работы:

1. На формате А4 выполнить титульный лист для практических работ по дисциплине «Инженерная графика». ГОСТ 2.304-81 «шрифты чертежные» тип А.

2. Ответить на вопросы теста.

3. Сделать вывод от проделанной работы.

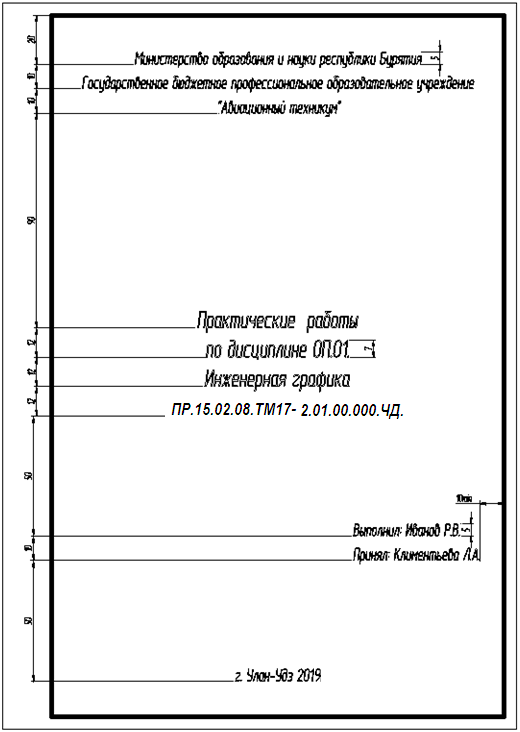

Рисунок 1 Образец готовой работы

Обеспеченность занятия:

1. Учебно-методическая литература:

• Боголюбов С.К. Индивидуальные задания по курсу черчения: Учебное пособие для средних специальных заведений. 3-е изд., стереотипное. Перепечатка со второго издания 1994г.-М.: ООО ИД «Альянс», 2007.-368с.

• В.П.Куликов, А.В.Кузин: учебник. Инженерная графика -3-е изд., испр.-М.: ФОРУМ, 2009.-368с.

1. Технические средства обучения:

• мультимедиа-проектор;

1. Экран.

3. Практическое оборудование и инструменты:

• Стол ученический;

• Стул ученический;

• Бумага для черчения ф.А4;

• Карандаш чернографитный твердость М;

• Карандаш чернографитный твердость Т;

• Ластик;

• Циркуль;

• Точилка для карандашей механическая;

• Линейка металлическая 30см.

1. Рабочая папка формата А4.

2. Практическая работа №1 в электронном или бумажном варианте.

Краткие теоретические и учебно-методические материалы по теме практической работы.

ГОСТ 2.304–81 « Шрифты чертёжные» устанавливает правила выполнения шрифтов, которые наносятся на чертежи и другие документы всех отраслей промышленности. Стандарт устанавливает следующие основные размеры шрифтов: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Размеры шрифтов определяются высотой (h) прописных (заглавных) букв в миллиметрах. Эта высота измеряется по направлению, перпендикулярному к основанию строки. Высота строчных букв (с) определяется из отношения их высоты (без отростков) к размеру шрифта (h). Цифры, встречающиеся в тексте, должны иметь высоту прописных букв. Толщина линии шрифта обозначается буквой d и определяется в зависимости от типа и высоты шрифта.

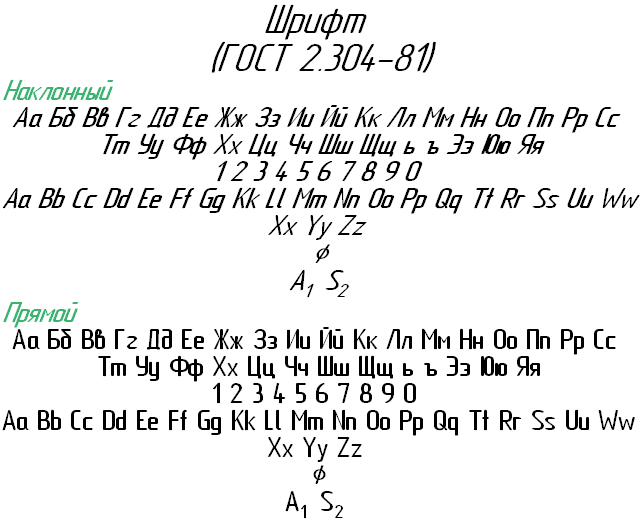

Рисунок №2

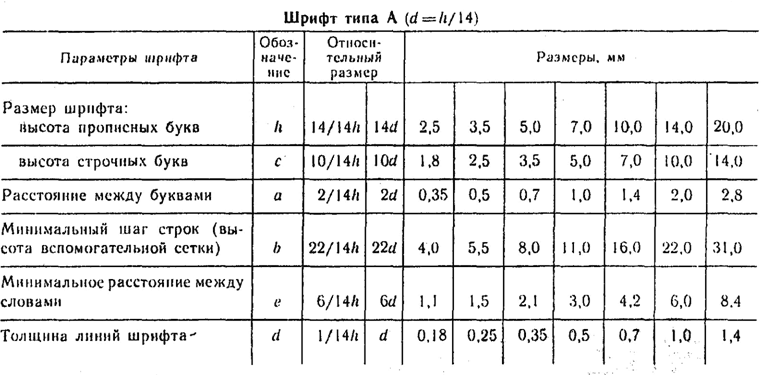

Таблица №1

Классификатор вида работ

Таблица №2

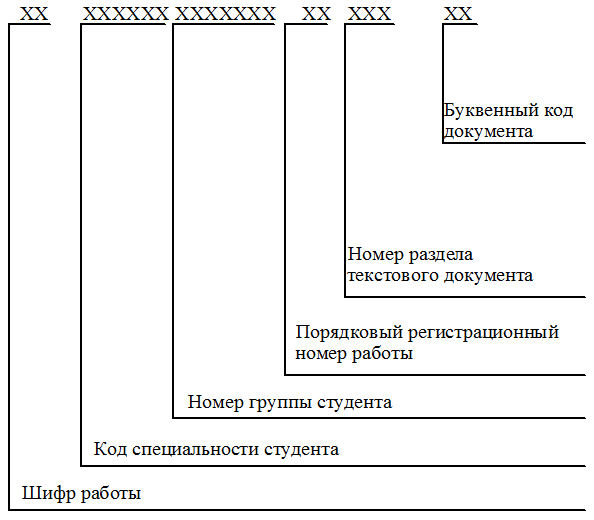

Рисунок 2 Рекомендуемая структура обозначения текстового материала

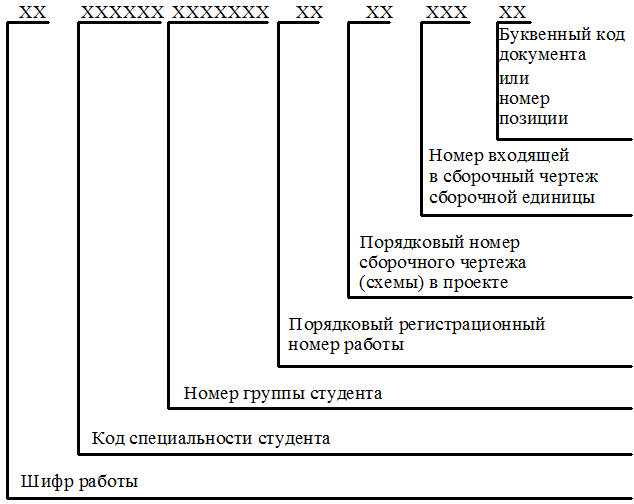

Рисунок 3 Рекомендуемая структура обозначения графического материала

Вопросы для закрепления теоретического материала

к практической работе:

1. Шрифтом называется графическая форма изображения...

1) букв, цифр и условных знаков

2) только букв

3) только букв и цифр

2. Выполнение шрифтов устанавливает ГОСТ:

1) 2.301-68*

2) 2.104-68*

3) 2.304-81

3. Надписи на конструкторских документах выполняют чертежными шрифтами следующих видов:

1) без наклона к основанию строки

2) с наклоном под углом 70 градусов

3) с наклоном под углом 75 градусов

4. Размер шрифта обозначается буквой...

1) q

2) h

3) d

5. Для шрифта типа А толщина линий букв и цифр равна...

1)1/14h

2) 1/10h

3) 1/8h

6. Для шрифта типа Б толщина линий букв и цифр равна...

1) 1/14h

2) 1/10h

3) 1/8h

7. Сколько размеров шрифтов в соответствии со стандартом используется?

1) 6

2) 8

3) 10

8. Сколько прописных букв русского алфавита имеют одинаковые начертания с одноименными строчными буквами?

1) 15

2) 16

3) 17

9. Какой буквой обозначается толщина линий шрифта?

1) d

2) e

3) h

10. Какой буквой обозначается высота строчных букв?

1) d

2) e

3) c

11. Какой буквой обозначается расстояние между буквами?

1) d

2) c

3) a

12. Какой буквой обозначается минимальное расстояние между основаниями строк?

1) b

2) c

3) f

13. Какой буквой обозначается минимальное расстояние между словами?

1) h

2) e

3) c

14. Чему равна основная ширина прописных букв?

1) 4/10h

2) 5/10h

3) 6/10h

15. Чему равна основная ширина строчных букв и арабских цифр?

1) 4/10h

2) 5/10h

3) 6/10h

Инструкция по выполнению практической работы

1. На формате А4 вычертить рамку.

2. Разметить линии для текста. Линии можно разметить чернографитным карандашом твердость Т или иглой циркуля.

3. Написать текст по образцу ГОСТ 2.304-81 «шрифты чертежные» тип А номер шрифта 7 и 5.

4. Ответить на вопросы теста.

5. Сделать вывод от проделанной работы.

Критерии оценки

Если чертеж выполнен верно и аккуратно – отлично

Если выполнен верно, есть незначительные помарки и замечания преподавателя – хорошо

Если менее пяти не верных размера – удовлетворительно.

Если чертеж содержит более пяти грубых ошибок - неудовлетворительно.
