Практическое ознакомление с Прессом ППГ-4-0.

Опорный конспект урока

Тема урока: Практическое ознакомление с Прессом ППГ-4-0.

Цель: Изучение конструкции Пресса ППГ-4-0для приклеивания подошвы. Техническая характеристика, основные механизмы, получение навыков по наладке и регулировке механизмов машины. Научиться практическим приемам работы на Прессе ППГ-4-0;знать что является рабочими органами машины и их регулировки .

Оснащение: Опорный конспект, схема машины

Ход работы

1. Изучить работу Пресса ППГ-4-0 и записать его назначение.

2. Изучить и записать техническую характеристику

3. Перечислить рабочие органы пресса

4. Изучить, составить таблицу и записать в нее основные неполадки в работе машины и их причины.

5. Написать вывод о проделанной работе.

1. П
   ресс ППГ-4-0 предназначен для приклеивания быстросхватывающим клеем подошв к следу затянутой обуви. На прессе при­клеивают кожаные, кожеподобные, резиновые и другие по­дошвы гусариков, дошкольной, детской, женской и мужской обуви всех фасонов с голенищами высотой до 360 мм.

Технологическая операция на прессе выполняется следую­щим образом.

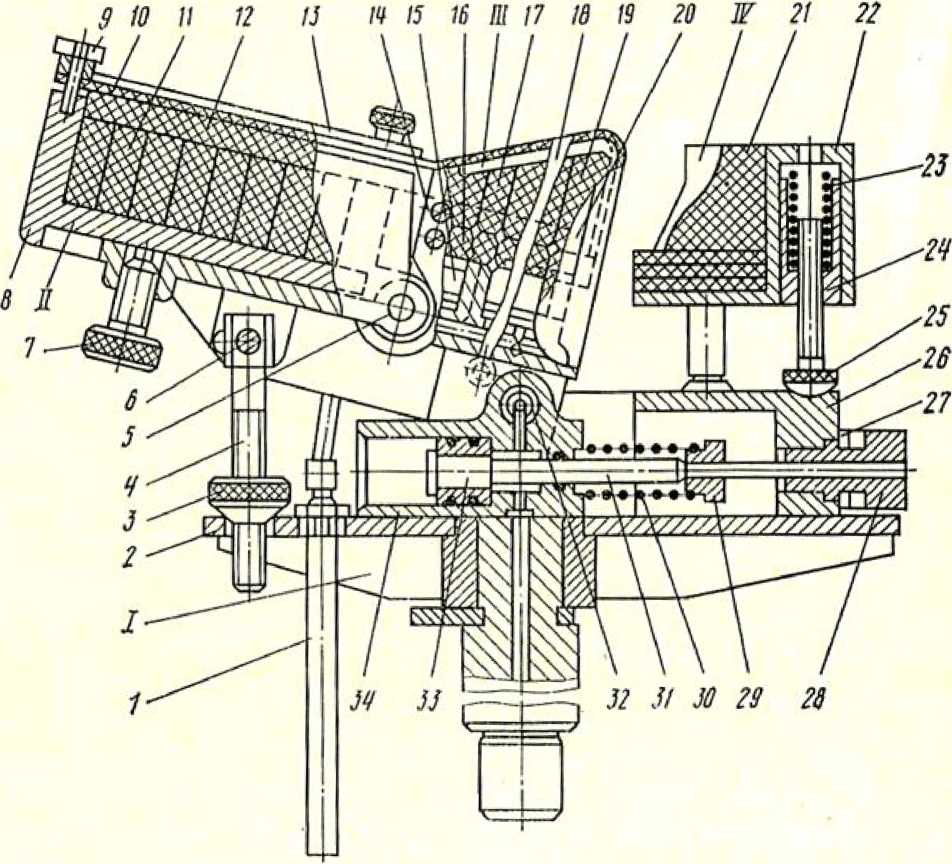

Подошву после термоактивации клеевой пленки накладывают на след, и обувь устанавливают следом вниз на пресс-подушку 3. На жим а 51 на педаль или ладонную кнопку, включают соответствующую секцию. Каблучный прижим пресс- подушки зажимает обувь, после чего пресс-подушка перемеща­ется вверх до прижатия колодки с обувью к упорам 12 и 19, После этого возрастает давление в гидроцилиндре подъема, давление прессования передастся через эластичные элементы пресс- подушки на подошву и след обуви. После окончания прессова­ния реле времени выключает пресс. Пресс-подушка с обрабо­танной обувью опускается, каблучный прижим возвращается в исходное положение, полупару с приклеенной подошвой сни­мают. Цикл работы секции заканчивается.

Обувь больших размеров (240—305) обрабатывают с приме­нением сдвоенного пяточного упора. Для обработки обуви с вы­сокими голенищами на пресс устанавливают откидной пяточный упор. Подошвы к гусарикам и дошкольной обуви приклеивают с помощью качающегося рычажного упора.

1. Изучить и записать техническую характеристику

Техническая характеристика пресса ППГ-4-0

-Пресс электрогидравлический, двухсекционный. Секции могут работать как поочередно, так и одновременно.

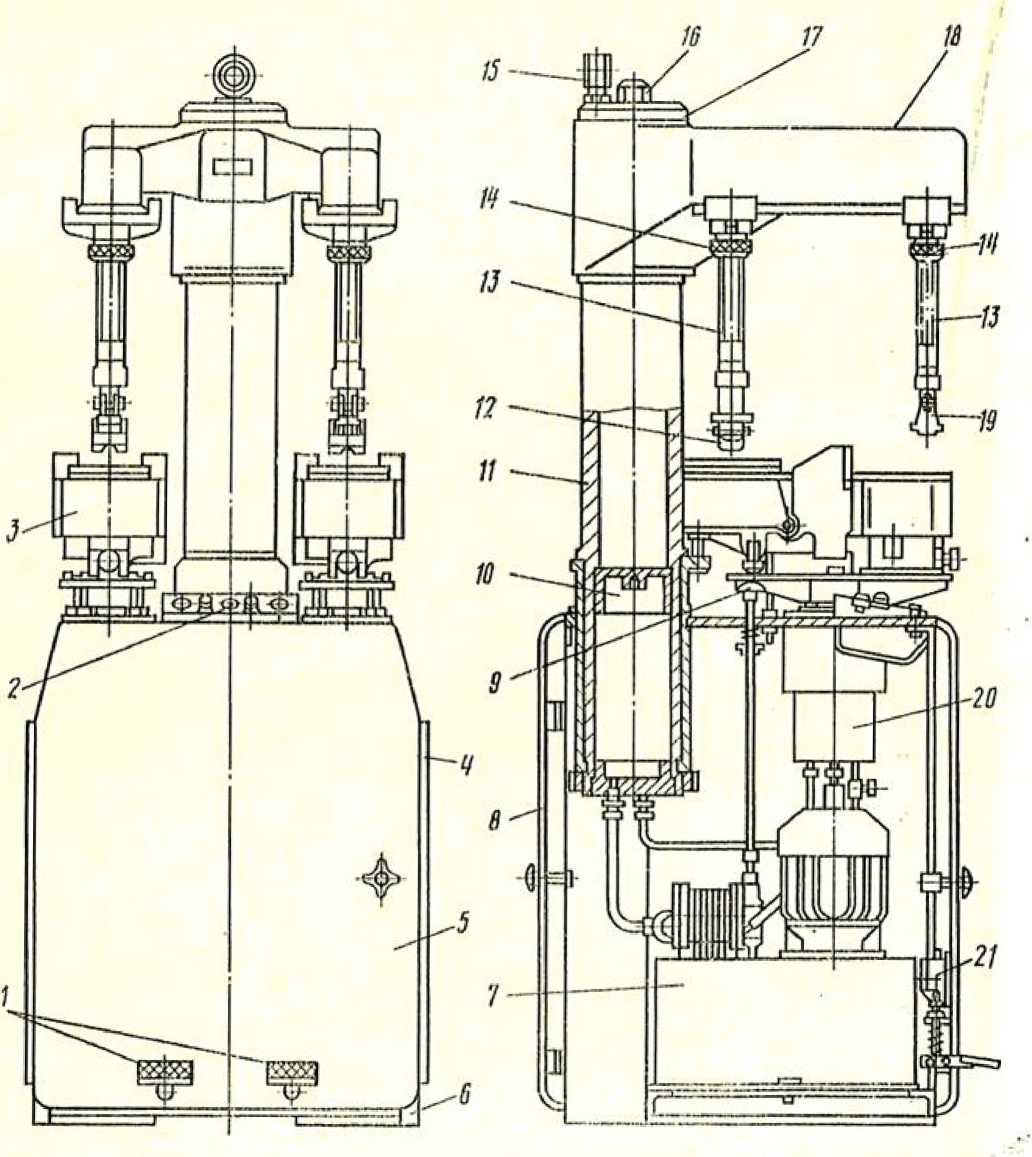

-Работой пресса управляют с помощью двух педалей 1 (рис. 176), установленных на передней дверце, или ладонных кнопок, расположенных на пульте управления 2,

-Аварийное вы­ключение перемещения пресс-подушек вверх и возврат их в ис­ходное положение производят клавишами на пульте управ­ления.

Время прессования подошв контролируется и регулируется реле времени. Реле времени каждой секции настраиваются не­зависимо друг от друга.

1. Перечислить рабочие органы пресса

Пресс состоит из станины, на которой закреплены меха­низмы пресс-подушек, гидропривод и электрооборудование

Рабочими органами пресса являются пресс-подушки 3, но­сочные 12 и пяточные 19 упоры.

1. Изучить, составить таблицу и записать в нее основные неполадки в работе машины и их причины.

Неполадки в работе пресса ППГ-4-0 и причины их возник­новения.

Пресс-подушка нс поднимается. Основные при­чины: неисправен насос, заклинило ротор насоса вследствие за­грязнения масла, ослаблены соединения трубопроводов или изношены уплотнительные кольца и масло уходит на слив, сго­рели катушки электромагнитов и плунжеры гидрораспределите­лей не перемещаются вниз.

Пресс-подушки поднимаются медленно. Ос­новные причины: ослабла или сломана пружина предохрани­тельного гидроклапана и масло идет на слив, не сработал напорный гидроклапан, вышел воздух через пневмоклапан за­правки аккумулятора или поршень из-за износа колец, в ре­зультате чего упало давление воздуха в аккумуляторе, запол­нена маслом верхняя полость аккумулятора из-за износа уплот­нительных колец поршня, что резко уменьшило ее объем.

Пресс-подушки не опускаются в исходное положение. Основные причины: сломана или ослаблена пружина гидрораспределителя и его плунжер не возвращается в верхнее положение, изношены уплотнительные кольца и масло через штоки гидроцилиндров выходит наружу, ослаблено соеди­нение трубопроводов или изношены поршневые кольца гидроци­линдров и масло уходит на слив.

5. Написать вывод о проделанной работе.

Домашнее задание: Практически ознакомиться с прессом ППГ-4-0 для приклеивания подошвы.
