Практическое занятие № 2 Заполнение основной надписи чертежа.

Практическое занятие № 2 Заполнение основной надписи чертежа.

Основные надписи (ГОСТ Р 21.1101–92)

Каждый чертеж должен иметь основную надпись, которая располагается в правом нижнем углу чертежа: на формате А4 вдоль короткой стороны, а на форматах больше А4 может располагаться как вдоль длинной стороны, так и вдоль короткой стороны формата.

Для выполнения рамок и основных надписей используются сплошные тонкие и сплошные основные линии.

Основная надпись имеет целый ряд граф, в которых указываются следующие данные:

1 – Обозначение документа (текстового, графического, основного комплекта рабочих чертежей);

2– Наименование предприятия, составной частью которого является сооружение (здание), или наименование микрорайона;

3 – Наименование сооружения (здания)

4 – Наименование размещенных на данном листе изображений (они должны в точности соответствовать тем, что находятся на чертеже). (Что касается текстовых указаний, таблиц, которые относятся к изображениям, а также спецификаций, то они не указываются);

5 – Наименование документа и/или изделия;

6 – «Р» (условное обозначение стадии «Рабочая документация»);

7– Порядковый номер листа или страницы. (На тех документах, которые содержат всего один лист, эта графа не заполняется);

8 – Общее число листов документа (данная графа заполняется только на первом листе.);

9 – Различительный индекс или наименование организации, которая разработала документ;

10 – Характер работы («нормоконтроль», «утвердил», «разработал», «проверил») . (Здесь может содержаться несколько свободных строк, которые заполняются по усмотрению разработчика теми должностными лицами, которые несут ответственность за выпуск документации: главный специалист, начальник отдела, главный инженер и т.п.);

11,12,13 – Дата подписания, подписи и фамилии тех должностных лиц, что указаны в графе 10. (В тех случаях, если требуется дальнейшее согласование документа, то подписи тех должностных лиц, которые в этом процессе участвуют, проставляются на полях, предназначенных для подшивки листа;

14,15,16,17,18,19 – Таблица изменений;

20 – Инвентарный номер подлинника;

21) – Дата приемки и подпись того лица, которое приняло документ на хранение;

22 – Обозначение материала детали (заполняется только на тех чертежах, на которых изображаются детали);

23 – Обозначение материала детали (заполняется только на тех чертежах, на которых изображаются детали);

24 – Масса изображенного на чертеже изделия в килограммах (единица измерения не указывается). (В тех случаях, когда используются единицы измерения, отличные от килограммов, их обозначение должно указываться);

25 – Масштаб;

26 – Подпись того лица, которое копировало чертеж.

Разработчики, выполняющие строительную проектную документацию, в обязательном порядке должны руководствоваться следующими стандартами и нормативными документами: «Единой системой конструкторской документации» (ЕСКД); «Строительными нормами и правилами» (СНиП); «Системой проектной документации для строительства» (СПДС)

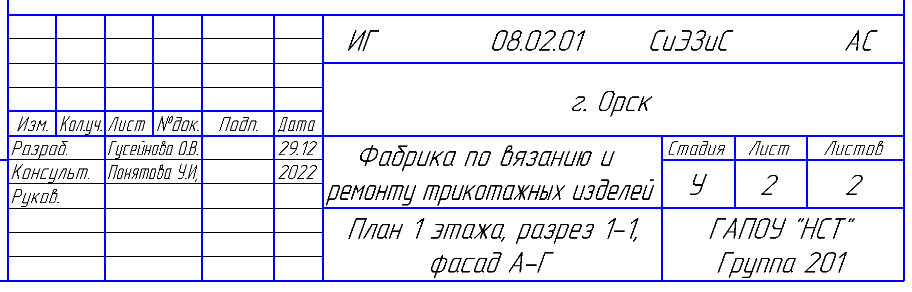

Образец 1.1

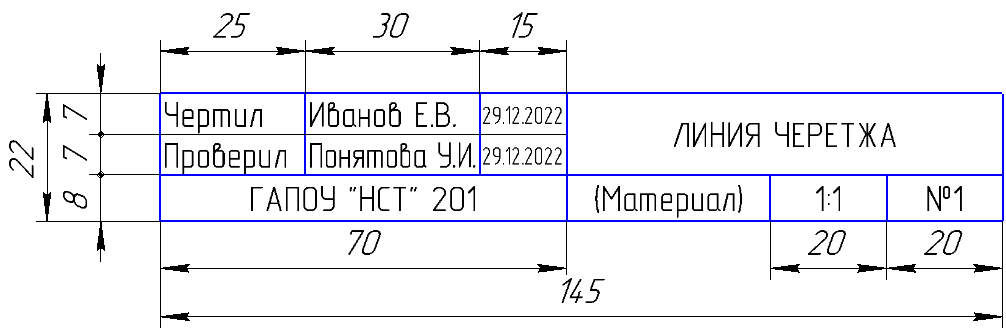

Образец 1.2

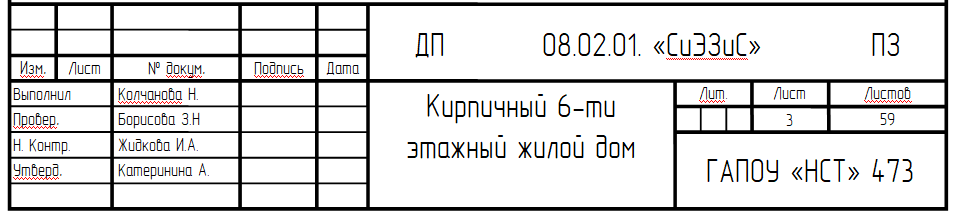

Образец 1.3 Образец 1.4
