Практическое занятие на тему: «Разработка диаграммы классов в среде Visual Paradigm Online»

Практическое занятие №5.

Тема: «Разработка диаграммы классов в среде Visual Paradigm Online»

Цель работы:

1. Изучить приемы работы в среде Visual Paradigm Online;

2. Научиться выполнять построение диаграммы классов по заданному образцу.

Ход работы:

Задание1.

1. Создайте на Рабочем столе документ MS Word c именем отчет Ваши Ф.И.

2. Наберите в нем следующий текст по образцу:

ПРАКТИЧЕСКАЯ РАБОТА №5

ОТЧЕТ

Выполнил студент группы (указать)

1. Запустите сервис Visual Paradigm Online по ссылке
   https://online.visual-paradigm.com/ Используя кнопку “” перейдите на страницу «Программное Обеспечение для онлайн-Диаграмм» и нажмите кнопку «Начните работать бесплатно»

2. На появившейся странице в правом верхнем углу нажмите кнопку «Регистрация». Зарегистрируйтесь в системе, для использования бесплатной версии.

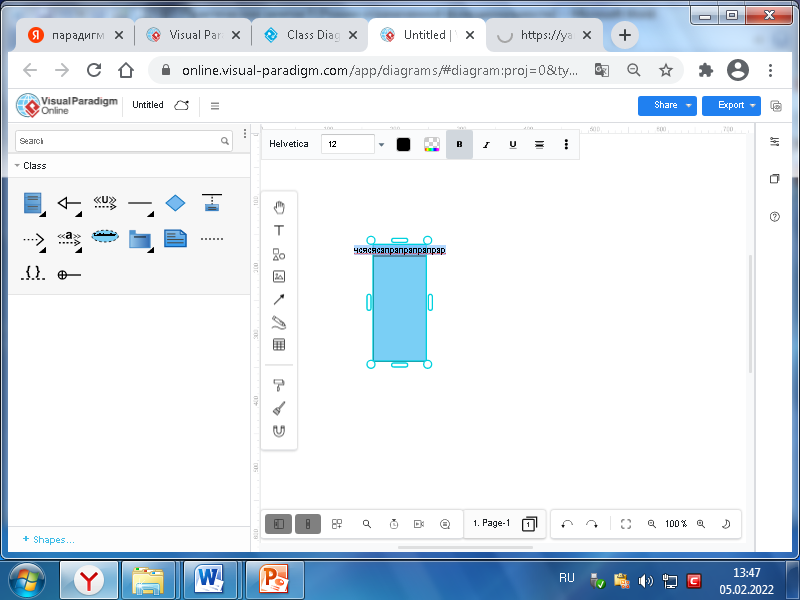

3. Нажмите кнопку «создать новый» и выберите Class Diagram. Должно появится окно с инструментами для создания диаграммы классов:

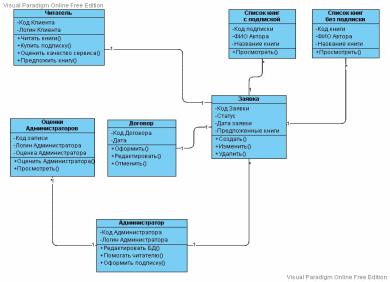

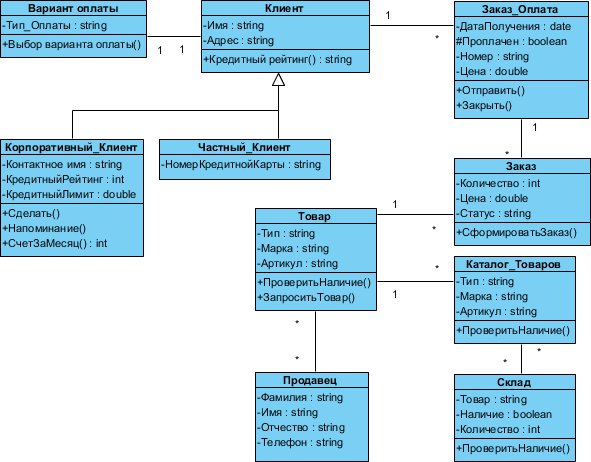

1. Моделирование диаграммы классов для системы продажи товаров по каталогу в соответствии с рисунком

Сохраните результат Вашей работы в отчете MS Word Покажите результат преподавателю.

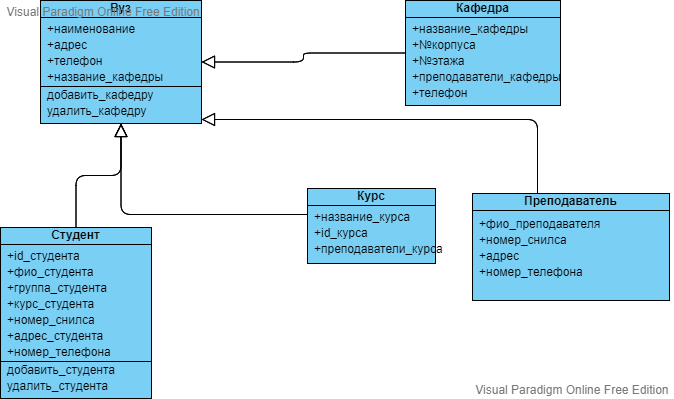

Задание 2. Создайте диаграмму классов для информационной системы «Кафедра»

Задание 3.

Выполните построение диаграммы деятельности для базы данных «Вуз» в среде Visual Paradigm Online.

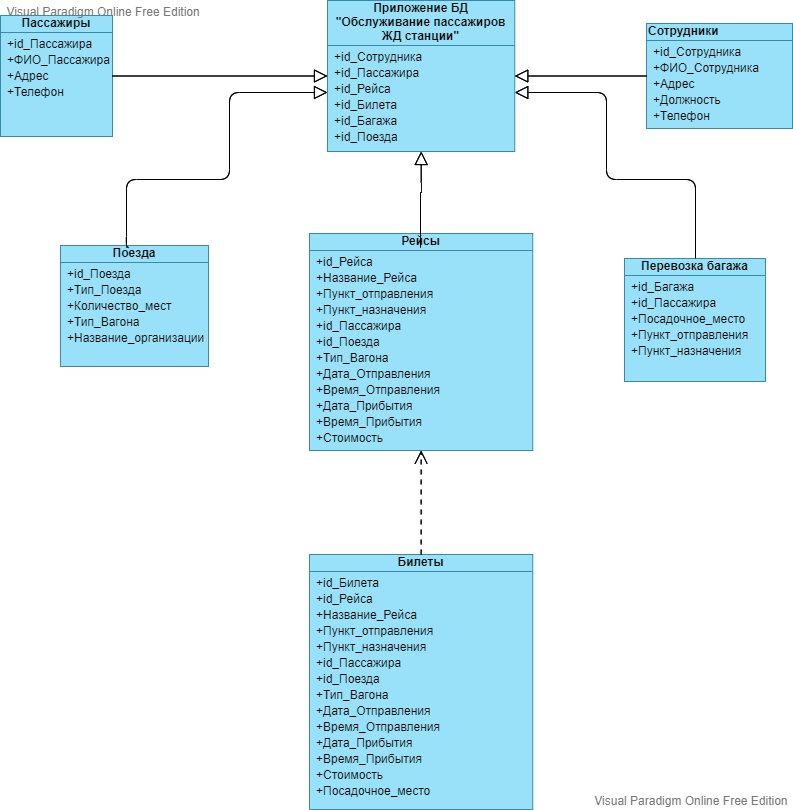

Задание 4. Выполните построение диаграммы классов для БД Железнодорожной станции (рис3) в среде Visual Paradigm Online.

Задание 5. Выполните построение диаграммы классов в среде Visual Paradigm Online.

Сохраните результат Вашей работы в отчете MS Word Покажите результат преподавателю.

Критерии оценки работы:

• выполнено без ошибок и недочетов 5 заданий - выставляется отметка «отлично»;

• выполнено без ошибок и недочетов 4 заданий, выставляется отметка «хорошо»;

• выполнено без ошибок и недочетов 3 задания - выставляется отметка «удовлетворительно»;

• выполнено без ошибок и недочетов менее 3 заданий - выставляется отметка «неудовлетворительно».

Студенты, получившие за работу неудовлетворительную оценку, должны выполнить ее повторно.
