Практико-ориентированный проект: "Изглтлвление садово-огородного инвентаря".

Муниципальное бюджетное общеобразовательное учреждение

«Средняя школа № 26 имени А.С. Пушкина» города Смоленска

Практико – ориентированный проект Изготовление изделий садово – огородного инвентаря.

Предмет: «Технология»

Раздел: «Обработка металла»

Проект разработал Лазарев В.Е.

учитель «Технологии»

высшей категории

г. Смоленск

С О Д Е Р Ж А Н И Е:

1. Контрольный лист 1

2. Выбор и обоснование проекта 2 – 3

3. Выбор формы изделий 4

4. Инструменты и приспособления 4

5. Технический рисунок «Грабли» 5

6. Технический рисунок «Мотыжка» 6

7. Технический рисунок «Рыхлитель» 7

8. Факторы, учитываемые при изготовлении изделия 8

9. Материал для изготовления изделий 9

10. Экономические расчеты 10 – 13

11. Чертежи изделий; 14 – 26

Инструкционные и технологические карты

изготовления изделий

12.Экологичность 27

13.Вывод 27

Контрольный лист

№/№	Этапы выполнения проекта.	Что оценивать?
1.	Организационно – подготовительный этап.	Поиск проблемы; Выбор проекта изделия и его технолого- экономическое обоснование; Выбор и анализ оптимального варианта конструкции; Разработка технологической документации; Подбор материалов и инструментов; Составления плана технологического процесса; Организация рабочего места.
2.	Технологический этап.	Выполнение технологических операций, предусмотренных технологическим процессом; Самоконтроль выполняемой работы; Соблюдение условий безопасности и культуры труда, личная гигиена.
3.	Заключительный этап.	Документация по проекту; Готовое изделие; Контроль качества изделия; Испытание изделия; Подведение итогов.

- 1 -

Выбор и обоснование проекта

Нужды начинаются там, где ты стоишь. Где бы ни появились люди, появляются проблемы, требующие решения.

Садоводство и огородничество – древние занятия людей. Сельскохозяйственный труд легким никогда не был. И тот, кто решил посвятить себя этому делу, должен помнить о том, что хороший урожай можно получить только тогда, когда этому делу отдан не малый труд.

В последние годы тяга к земле у многих людей усилилась. Люди хотят своими руками выращивать овощи и фрукты. В настоящее время многие люди имеют дачные участки. Но не всегда в продаже можно приобрести подходящий огородный и садовый инвентарь.

При покупке такого инвентаря мы сталкиваемся со следующей проблемой – это стоимость и качество изделий.

Поэтому, проанализировав данную проблему, я решил изготовить его самостоятельно, благо для этого есть все условия – это необходимый и доступный материал, инструменты, подходящие условия для работы (школьная мастерская).

Результатом выполнения данного проекта должно стать реальное изделие, которое можно изготовить своими руками в школьной мастерской и которое будет удовлетворять потребности семьи долгие годы.

Мой садово – огородный инвентарь будет применяться для рыхления и пропалывания почвы в междурядьях морковки, лука, клубники и под кустарниками, т.е для работы на грядках где большой инвентарь не удобен в использовании.

Технология изготовления данного изделия отвечает требованиям программы предмета «Технология» и способствует закреплению ранее изученного материала по теме: «Обработка конструкционных материалов»:

- ручная обработка металлов;

- механическая обработка металлов;

- приемы отделки и сборки.

Знания, полученные мной в процессе изучения технологии обработки конструкционных материалов, оказались достаточными для того, чтобы изготовить полезную вещь для дома. И я решил изготовить садово-огородный инвентарь, состоящий из трех изделий: грабельки, мотыжка и рыхлитель.

- 2 -

При выполнении данного проекта должны быть учтены следующие моменты:

1. В процессе изготовления изделия и выполнения технологической документации

используются знания, полученные по различным предметам.

2. Оснащение учебной мастерской позволяет изготовить данное изделие.

3. Материал для изготовления изделия общедоступен.

4. Изготовление изделия способствует закреплению знаний, умений и навыков по

технологии обработки металлов.

5. Данная работа не опасна, если соблюдать технику безопасности и культуру

труда.

6. При выполнении работы необходимо соблюдать внимательность, точность

и аккуратность.

- 3 –

Выбор формы изделий

Проанализировав рынок садово – огородного инвентаря я пришел к выводу, что продаваемые изделия:

- не удовлетворяют потребностям;

- существуют конструкционные недостатки;

- несоответствие размеров агротехническим требованиям;

- высокая стоимость.

Поэтому, приступая к разработке проекта, я определил параметры моих изделий, т.е. ширину – 60 мм., высоту зубьев – от 45 до 50 мм., длину ручки – от 250 до 300 мм.

После этого я составил таблицу при помощи, которой смог выбрать конструкции и материал для моих изделий, взвесив все за и против.

Признаки	Возможные варианты
Материал рабочей части		Металл
Конструкция рабочей части		Цельная	Разборная	Сварная
Форма зубьев		Повернутая параллельно рабочим движениям	Клиновидная	Цилиндрическая
Материал рукоятки		Древесина	Пластмасса	Металл
Способ крепления рабочей части и рукоятки		Рабочая часть насаживается на ручку и крепится при помощи шурупа	Резьбовое соединение

Посоветовавшись дома с родственниками, мы выбрали для изготовления первый вариант.

Инструменты и приспособления

Для изготовления данного инвентаря мне понадобятся следующие инструменты и приспособления:

1. Разметочный – чертилка, линейка, кернер.

2. Режущий – ножницы по металлу, зубило, напильники, сверла.

3. Станки – сверлильный, токарный.

4. Приспособления – верстак, тиски, наковальня, круглая оправка для гибки.

5. Для отделки – кисточка, краска.

- 4 -

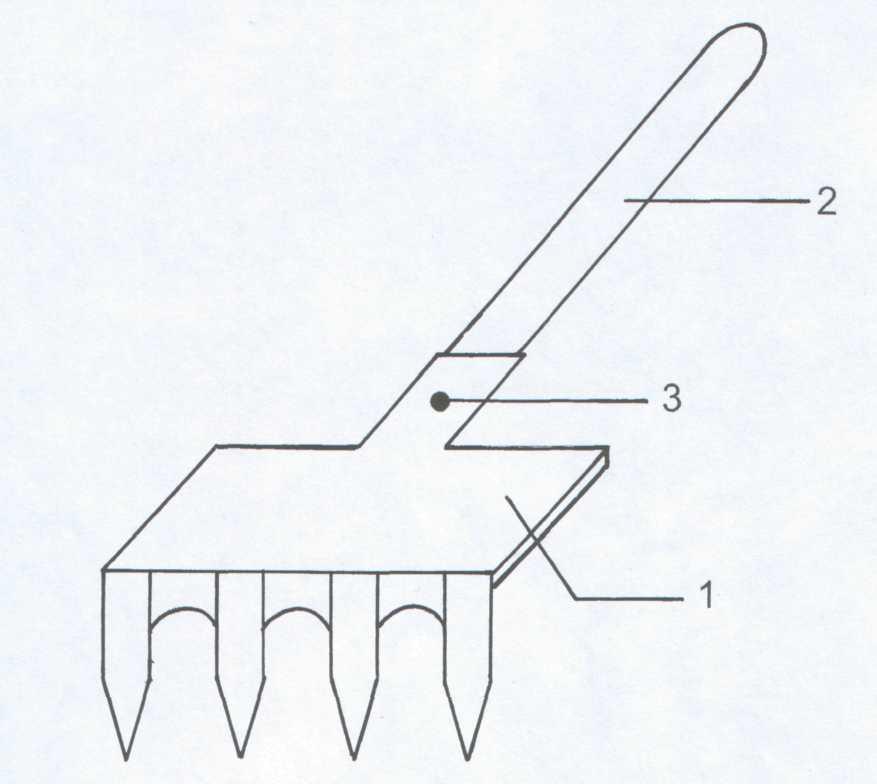

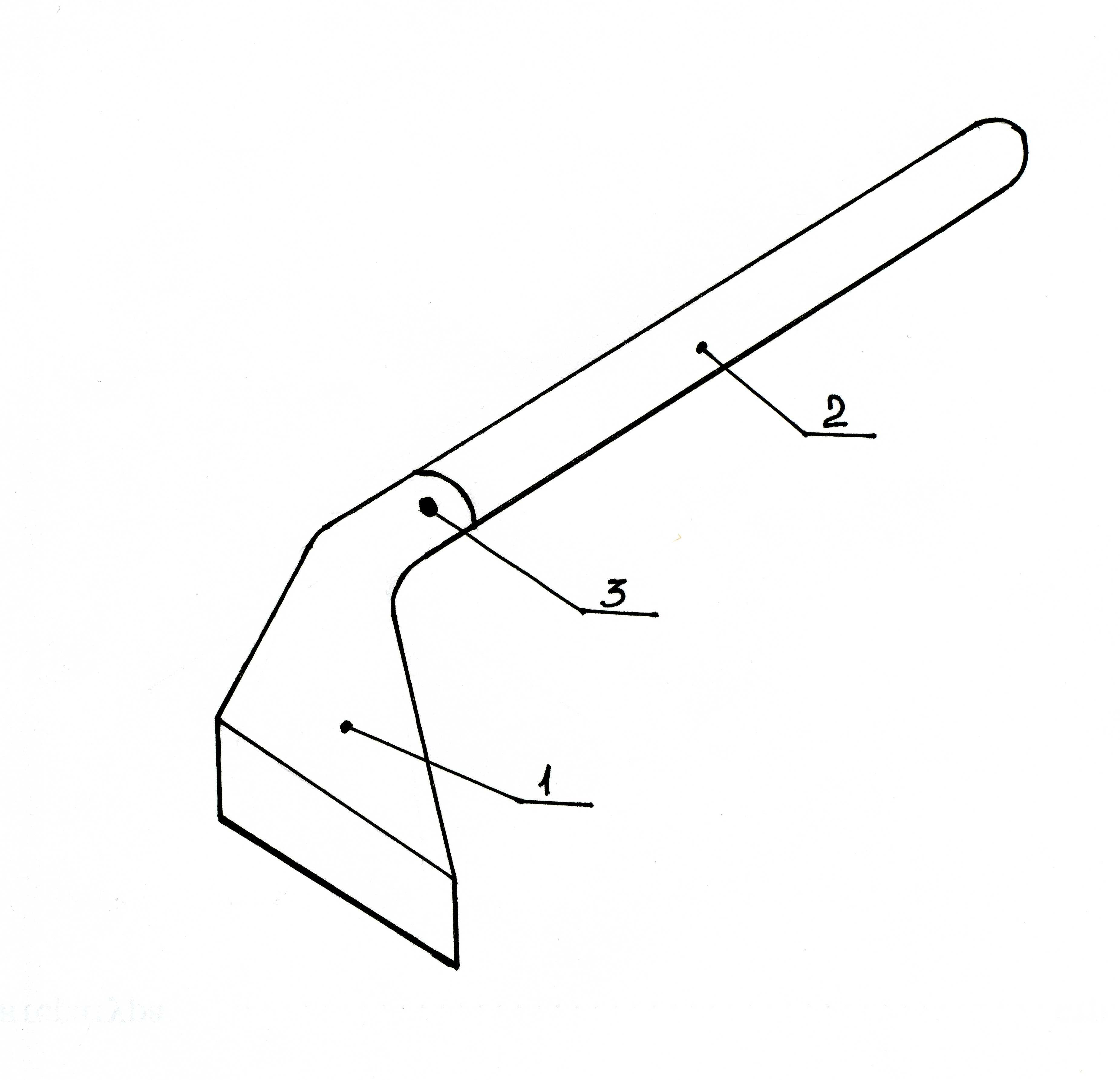

Технический рисунок

№/№	Наименование детали	Количество	Размеры	Материал
1.	Рабочая часть	1	112 × 80 ×2,2 (мм.)	Сталь
2.	Ручка	1	40 × 40 × 350 (мм.)	Древесина
3.	Шуруп	1	3,5 × 1,5 (мм.)	Сталь

- 5 -

Технический рисунок

№/№	Наименование детали	Количество	Размеры	Материал
1.	Рабочая часть	1	132 × 84 ×2,2 (мм.)	Сталь
2.	Ручка	1	40 × 40 × 350 (мм.)	Древесина
3.	Шуруп	1	3,5 × 1,5 (мм.)	Сталь

- 6 –

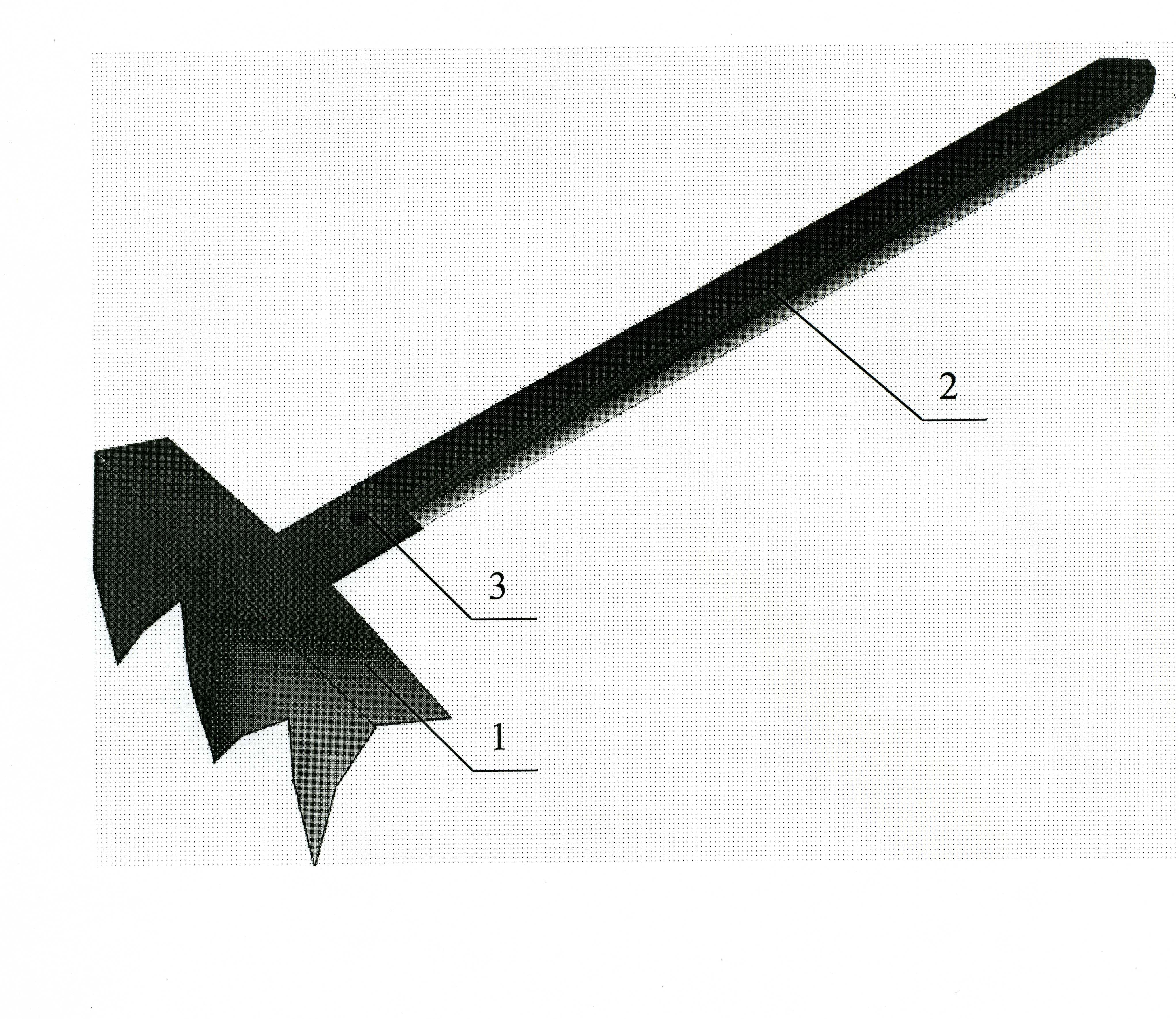

Технический рисунок

№/№	Наименование детали	Количество	Размеры	Материал
1.	Рабочая часть	1	132×72×1,4 (мм.)	Сталь
2.	Ручка	1	40×40×350 (мм.)	Древесина
3.	Шуруп	1	3,5×1,5 (мм.)	Сталь

- 7 -

Факторы, учитываемые при изготовлении изделия

- 8 -

Материал для изготовления изделий

Всегда приятно изготовить полезные вещи из недорогих материалов и даже из металлических отходов, наделив их целым рядом достоинств и с минимальными затратами. Для изготовления моих изделий подходящим оказался черный металл – листовая конструкционная углеродистая сталь, т.к. она обладает хорошими механическими и технологическими свойствами. Этот металл не такой дорогой и его проще достать в настоящее время.

«Садово – огородный инвентарь.»

Грабли

Рыхлитель

Мотыжка

Ч ерный металл

Черный металл

Черный металл

Углеродистая конструкционная сталь

Углеродистая

конструкционная

сталь

Углеродистая конструкционная сталь

Листовой прокат толщиной 1,4(мм.) L = 132 × 72 (мм.)

Листовой прокат толщиной 2,2(мм.) L = 112 × 80 (мм.)

Листовой прокат

толщиной 2,2(мм.)

L = 132 × 84 (мм.)

- 9 –

Экономические расчеты

Перед тем, как приступить к изготовлению изделия, необходимо взвесить, во что обойдется предполагаемая работа. Ответы на все эти вопросы дадут экономические расчеты.

I. Грабли ( 112 × 80 × 2,2 (мм.)) – изготавливаются из листовой

углеродистой конструкционной стали;

цена 1-ой тонны = 18200 рублей.

1. Находим объем заготовки:

V = a × b × S ( м ³ ) ;

Переводим миллиметры в метры

a = 112 (мм) = 0,112 (м)

b = 80 (мм) = 0,080 (м)

S = 2,2 (мм) = 0,0022 (м)

V = 0,112 × 0,080 × 0,0022 = 0,0000197 ( м³ ).

2. Находим массу заготовки:

M = ρ × V;

Плотность стали ( ρ ) = 7600 кг/м³.

М = 7600 × 0,0000197 = 0,1497 ( кг ).

3. Переводим килограммы в тонны:

0,1497 (кг) = 0,0001497 (т).

4. Находим стоимость заготовки:

Сзагот. = М × Ц = 0,0001497 × 18200 = 2 руб. 72 коп.

II. Мотыжка ( 132 × 84 × 2,2 (мм.)) – изготавливается из листовой

углеродистой конструкционной стали;

цена 1-ой тонны = 18200 рублей.

1. Находим объем заготовки:

V = a × b × S ( м ³ ) ;

Переводим миллиметры в метры

a = 132 (мм) = 0,132 (м)

b = 84 (мм) = 0,084 (м)

S = 2,2 (мм) = 0,0022 (м)

V = 0,132 × 0,084 × 0,0022 = 0,0000243 ( м³ ).

2. Находим массу заготовки:

M = ρ × V;

Плотность стали ( ρ ) = 7600 кг/м³.

М = 7600 × 0,0000243 = 0,1847 ( кг ).

3. Переводим килограммы в тонны:

0,1847 (кг) = 0,0001847 (т).

4. Находим стоимость заготовки:

Сзагот. = М × Ц = 0,0001847 × 18200 = 3 руб. 36 коп.

- 10 -

III. Рыхлитель ( 132 × 72 × 1,4 (мм.)) – изготавливается из листовой

углеродистой конструкционной стали;

цена 1-ой тонны = 18200 рублей.

1. Находим объем заготовки:

V = a × b × S ( м ³ ) ;

Переводим миллиметры в метры

a = 132 (мм) = 0,132 (м)

b = 72 (мм) = 0,072 (м)

S = 1,4 (мм) = 0,0014 (м)

V = 0,132 × 0,072 × 0,0014 = 0,0000133 ( м³ ).

2. Находим массу заготовки:

M = ρ × V;

Плотность стали ( ρ ) = 7600 кг/м³.

М = 7600 × 0,0000133 = 0,1010 ( кг ).

3. Переводим килограммы в тонны:

0,1010 (кг) = 0,0001010 (т).

4. Находим стоимость заготовки:

Сзагот. = М × Ц = 0,0001010 × 18200 = 1 руб. 84 коп.

IV. Электроэнергия:

Так как мне приходилось работать в дневное время, я все-таки использовал освещение. Время на эту работу затратил ≈ 15 часов.

Стоимость 1 кВт = 5 руб. 78 коп.

В мастерской 30 ламп по 40 кВт, но во время работы у меня было включено

18 ламп.

Находим мощность электроэнергии при освещении:

W = 18 × 40 × 15 = 10800 Вт. = 10,80 кВт.

1. Находим стоимость электроэнергии, потраченную на освещение:

Сосвещ. = W × Ц = 10,80 × 5,78 = 62 руб. 42 коп.

2. Для сверления отверстий и вытачивания ручек я использовал станки

(сверлильный и токарный). На эту работу я затратил 125 минут или 2,09 часа.

Мощность станков: W = 0,8 кВт.

- Находим количество электроэнергии:

А = W × t = 0,8 × 2,09 = 1,672 кВт/час

- Находим стоимость электроэнергии, затраченную при работе на станках:

стоимость 1 кВт = 5 руб. 78 коп.

Сэл.ст. = А × Ц = 1,672 × 5,78 = 9 руб. 66 коп.

3. Находим общую стоимость электроэнергии:

Сэлектрич. = Сосвещ. + Сэл.ст. = 62,42 + 9,66 = 72 руб. 08 коп.

- 11 -

V. Так как ручки будут изготовлены из отходов древесины или

вырезаны из веток – их стоимость я не учитываю.

VI. Краски для покраски своих изделий понадобится не много

ее я могу взять дома – стоимость не учитываю.

VII. Находим общую сумму, затраченную на изготовление изделия:

Сизд. = Смет. + Смет. + Смет. + Сэлектр. = 2,72 + 3,36 + 1,84 + 72,08 =

80 руб.00 коп.

VIII. Находим стоимость изделия с учетом амортизации оборудования – 30%

30% от 80 руб.00 коп. = 24 руб.00 коп.

Сизд. = Сизд. + 30% = 80,00 + 24,00 = 104 руб.00 коп.

IX. Находим стоимость изделия с учетом НДС – 18%

18% от 104 руб.00 коп. = 18 руб.72 коп.

Сизд. = Сизд. + 18% = 104,00 + 18,72 = 122 руб.72 коп.

Стоимость моих изделий без учета собственного труда составляет – 122 руб. 72 коп.

Стоимость изделий в магазине составляет около ≈ 150 рублей.

Разница между моей расчетной ценой и магазинной составила:

150 – 63,41= 86 рубля 59 копеек.

X. Если я решу выставить свое изделие на продажу, тогда необходимо будет

учитывать стоимость изделия с учетом собственного труда и, с учетом

отчислений на единый социальный налог.

Мой садово-огородный инвентарь состоит из 3-х изделий – грабли,

мотыжка, рыхлитель, который стоит по моим расчетам – 122 руб.72 коп.

В месяц я работал 10 часов и за это время изготовил два комплекта изделий

затратив на изготовления одного комплекта – 5 часов.

Свой труд я оценил так: 1 час работы – 2 рубля.

5 часов работы – 10 рублей.

Стоимость изделия с учетом собственного труда составит:

Сизд. = Сизд. + Ссобств.тр. = 122,72 + 10 = 132 руб. 72 коп.

- 12 -

XI. Отчисления на Единый социальный налог в настоящее время

составляют – 26 % от стоимости отработанного времени затраченного на

изготовления одного комплекта изделия

26 % от 10 рублей = 2 руб. 60 коп.

Стоимость одного комплекта изделия с учетом стоимости собственного

труда и отчислений на Единый социальный налог составит:

Сизд. = Сизд. + 26% = 122,72 + 2,60 = 125 руб. 32 коп.

- 13 -

Чертежи изделий.

Инструкционные карты

изготовления изделий:

«Грабли; Мотыжка; Рыхлитель»

- 14 -

- 15 -

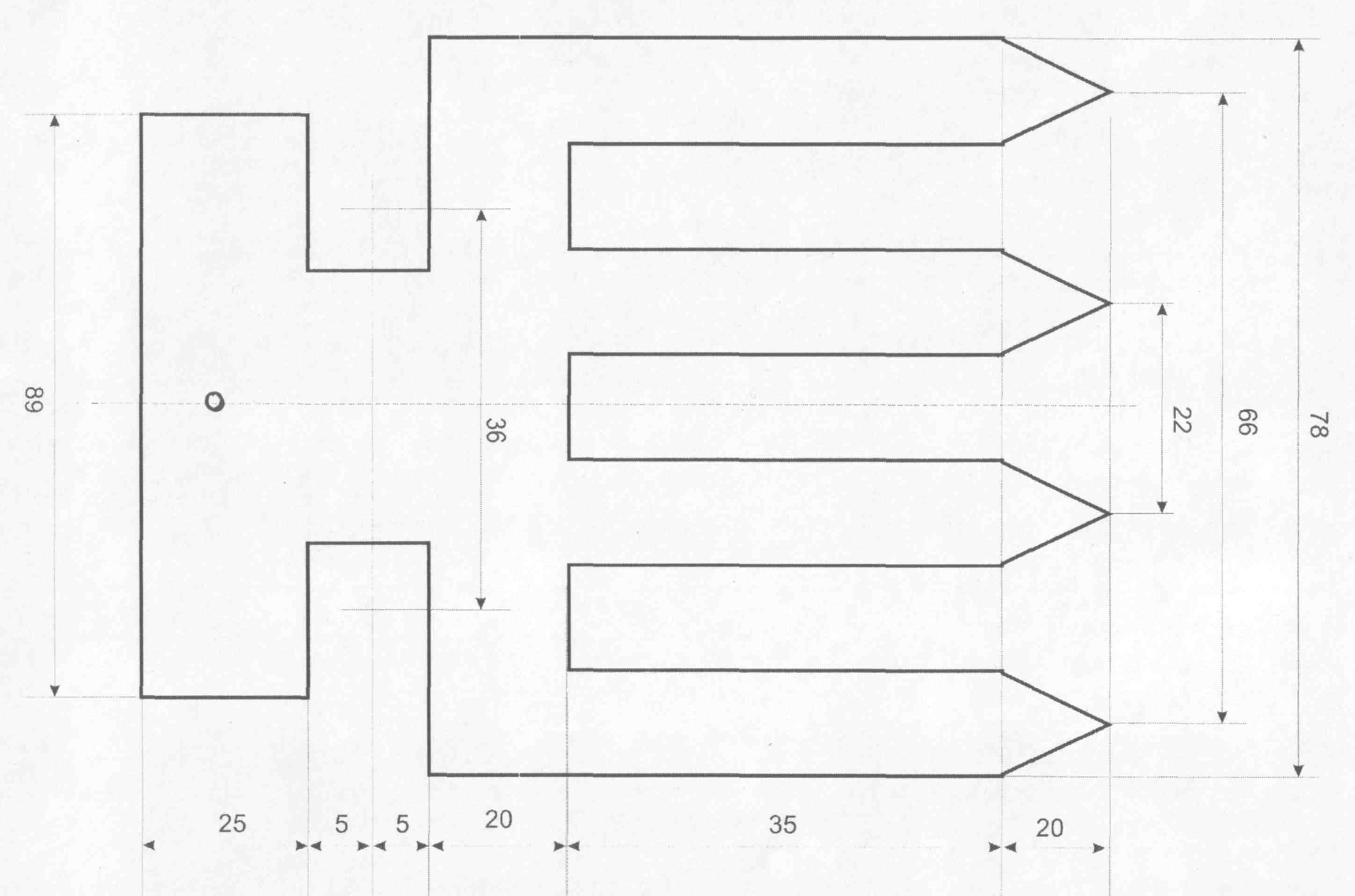

Г р а б л и

№/№	Последовательность выполнения работы	Графическое изображение	Инструменты, приспособления
1.1	Выбрать заготовку размером – 2.2×80×112мм. Выполнить правку, если это необходимо.		линейка, молоток, наковальня.
1.2	Разметить прямоугольник размером – 78×110мм. Провести ось симметрии.		линейка, чертилка, угольник.
1.3	Выполнить разметку изделия.	Смотри чертеж.	линейка, чертилка.
1.4	Разметить, накернить и просверлить 4-е отверстия Ø8,2 и 1-о отверстие Ø3,5 под шуруп.	Смотри чертеж.	линейка, чертилка, кернер, сверлильный станок, сверла Ø8,2 и Ø3,5.
1.5	Разметить, накернить и просверлить отверстия между зубьями Ø9.	Смотри чертеж.	линейка, чертилка, кернер, сверлильный станок, сверло Ø9.
1.6	Вырубить хвостовую часть по контуру с припуском на обработку.	----------------------------------	молоток, зубило, наковальня.
1.7	Вырубить контуры зубьев с припуском на обработку.	----------------------------------	молоток, зубило, наковальня.

- 16 -

1.8	Опилить хвостовую часть по контуру до чистовых размеров; Притупить углы; Удалить заусенцы.	Смотри чертеж.	напильники, тиски.
1.9	Опилить зубья до чистовых размеров; Удалить заусенцы.	Смотри чертеж.	напильники, тиски.
1.10	Выполнить гибку зубьев по разметке под углом 90º.		молоток, тиски.
1.11	Выполнить гибку хвостовика под ручку.		молоток, тиски, круглая оправка Ø20.
1.12	Выполнить отделку изделия.	--------------------------------	кисточка, краска.
1.13	Выполнить сборку изделия.	--------------------------------	шило, отвертка.

- 17 -

Г Р А Б Л И

1. Выбрать заготовку размером 2,2 × 80 × 112 мм.. Выполнить правку, если это

необходимо.

1. Разметить прямоугольник размером 78 × 110 мм.. Провести ось симметрии.

2. Выполнить разметку изделия.

3. Разметить, накернить и просверлить 4-е отверстия Ø8,2 и 1-о отверстие Ø3,5

под шуруп.

1. Разметить, накернить и просверлить отверстия между зубьями Ø9.

2. Вырубить хвостовую часть по контуру с припуском на обработку.

3. Вырубить контуры зубьев с припуском на обработку.

4. Опилить хвостовую часть по контуру до чистовых размеров; притупить углы;

удалить заусенцы.

1. Опилить зубья до чистовых размеров; удалить заусенцы.

2. Выполнить гибку зубьев по разметке под углом 90º.

3. Выполнить гибку хвостовика под ручку при помощи круглой оправки.

4. Выполнить отделку изделия.

5. Выполнить сборку изделия.

- 18 -

- 19 -

М о т ы ж к а

№/№	Последовательность выполнения работы	Графическое изображение	Инструменты, приспособления
2.1	Выбрать заготовку размером – 2.2×84×132мм. Выполнить правку, если это необходимо.		линейка, молоток, наковальня.
2.2	Разметить прямоугольник размером – 82×130мм. Провести ось симметрии.		линейка, чертилка, угольник.
2.3	Выполнить разметку изделия.	Смотри чертеж.	линейка, чертилка.
2.4	Разметить, накернить и просверлить 2-а отверстия Ø8,2 и 1-о отверстие Ø3,5 под шуруп.	Смотри чертеж.	линейка, чертилка, кернер, сверлильный станок, сверла Ø8,2 и Ø3,5.
2.5	Вырубить заготовку изделия по контуру с припуском на обработку.	----------------------------------	молоток, зубило, наковальня.
2.6	Опилить изделие до чистовых размеров; Притупить углы; Удалить заусенцы.	Смотри чертеж.	напильники, тиски.

- 20 -

2.7	Выполнить гибку рабочей части по разметке под углом 90º.		молоток, тиски.
2.8	Выполнить гибку хвостовика под ручку.		молоток, тиски, круглая оправка Ø20.
2.9	Выполнить отделку изделия.	--------------------------------	кисточка, краска.
2.10	Выполнить сборку изделия.		шило, отвертка.

- 21 -

М О Т Ы Ж К А

1. Выбрать заготовку размером - 2,2 × 84 × 132 мм.. Выполнить правку, если это

необходимо.

2. Разметить прямоугольник размером - 82 × 130 мм.. Провести ось симметрии.

3. Выполнить разметку изделия.

4. Разметить, накернить и просверлить 2-а отверстия Ø8,2 и 1-о отверстие Ø3,5

под шуруп.

5. Вырубить заготовку изделия по контуру с припуском на обработку.

6. Опилить изделие по контуру до чистовых размеров; притупить углы;

удалить заусенцы.

7. Выполнить гибку рабочей части по разметке под углом 90º.

8. Выполнить гибку хвостовика под ручку при помощи круглой оправки.

9. Заточить рабочую часть.

10. Выполнить отделку изделия.

11. Выполнить сборку изделия.

- 22 -

- 23 -

№/№	Последовательность выполнения работы	Графическое изображение	Инструменты, приспособления
3.1	Выбрать заготовку размером – 1.4×72×132мм.. Выполнить правку.		линейка, молоток, наковальня.
3.2	Разметить прямоугольник размером – 70×130мм.. Провести ось симметрии.		линейка, чертилка, угольник .
3.3	Выполнить разметку изделия.	Смотри чертеж.	линейка, чертилка.
3.4	Разметить, накернить и просверлить 4-е отверстия Ø8,2 и 1-о отверстие Ø3,5 под шуруп.	Смотри чертеж.	линейка, чертилка, кернер, сверлильный станок, сверла Ø8,2 и Ø3,5.
3.5	Вырезать заготовку изделия по контуру.	--------------------------------	Ножницы по металлу, тиски.
3.6	Выполнить правку.		молоток, наковальня.
3.7	Выполнить гибку зубьев по разметке под углом 90º.		молоток, тиски.

Р ы х л и т е л ь

- 24 -

3.8	Выполнить кручение зубьев параллельно оси симметрии.	-------------------------------	плоскогубцы, тиски.
3.9	Выполнить гибку хвостовика под ручку.		молоток, тиски, круглая оправка Ø20.
3.10	Притупить острые кромки и углы.	--------------------------------	напильники, тиски.
3.11	Выполнить отделку изделия.	--------------------------------	кисточка, краска.
3.12	Выполнить сборку изделия.		шило, отвертка.

- 25 -

Р Ы Х Л И Т Е Л Ь

1. Выбрать заготовку размером – 1,4 × 72 × 132 мм.. Выполнить правку.

2. Разметить прямоугольник размером – 70 × 130 мм.. Провести ось симметрии.

3. Выполнить разметку изделия.

4. Разметить и просверлить 4-е отверстия Ø8,2 и 1-о отверстие Ø3,5 под шуруп.

5. Вырезать заготовку изделия по контуру с припуском на обработку.

6. Выполнить правку заготовки изделия.

7. Опилить изделие по контуру до чистовых размеров; притупить углы;

удалить заусенцы.

8. Выполнить гибку зубьев по разметке под углом 90º.

9. Выполнить кручение зубьев параллельно оси симметрии.

10. Выполнить гибку хвостовика под ручку при помощи круглой оправки.

11. Выполнить отделку изделия.

12. Выполнить сборку изделия.

- 26 -

Э к о л о г и ч н о с т ь

Изготовление и эксплуатация моего «Садово-огородного инвентаря»

не повлечет за собой изменений в окружающей среде.

Мой «Садово-огородный инвентарь» изготовлен из экологически чистых материалов – Стали и Древесины.

Производство изделий – экологически чистое:

- практически безотходное, нет выбросов загрязняющих веществ

в окружающую среду;

- при работе с древесиной и сталью не выделяются вредные вещества

для организма человека.

В Ы В О Д

После изготовления «Садово – огородного инвентаря» мы всей семьей ездили на дачный участок где провели испытания моих изделий. Инвентарь получился очень надежным и удобным в эксплуатации.

На изготовление моих изделий понадобилось совсем немного материала. Изменения в конструкцию можно внести, если изменить форму и использовать другой материал. Изменения в технологическом процессе изготовления моих изделий не предусматривается.

Положительные стороны:

1. Цель достигнута.

2. Изделия изготовлены собственными силами.

3. Материал общедоступен.

4. Технология изготовления посильна.

5. Изделия удобны в эксплуатации.

6. Стоимость изделий оказалось дешевле, чем в магазинах.

Отрицательные стороны:

Изготовление моих изделий получилось не безотходным.

- 27 -
