Практикум «Сборка радиоприемника»

Практикум №3 . «Сборка радиоприемника»

Везде исследуйте всечасно, что есть велико и прекрасно, чего еще не видел свет!…М.В. Ломоносов

Проверь себя

• 1 вариант
• 1. – 1
• 2. - 1
• 3. - 1
• 4. - 3
• 5. - 1

• 2 вариант
• 1. – 3
• 2. - 2
• 3. - 2
• 4. - 4
• 5. - 2

Практикум №3 . «Сборка радиоприемника»

• Цель работы:

Приборы и материалы: из лабораторного радио набора

необходимо собрать

детекторный

радиоприемник и

принять

радиопередачу

ближайшей

радиостанции.

• конденсатор переменной емкости,

• две контурные катушки для длинных и средних волн,
• точечный полупроводниковый диод,
• конденсатор емкостью 1000 пФ,
• телефон, антенна, заземление

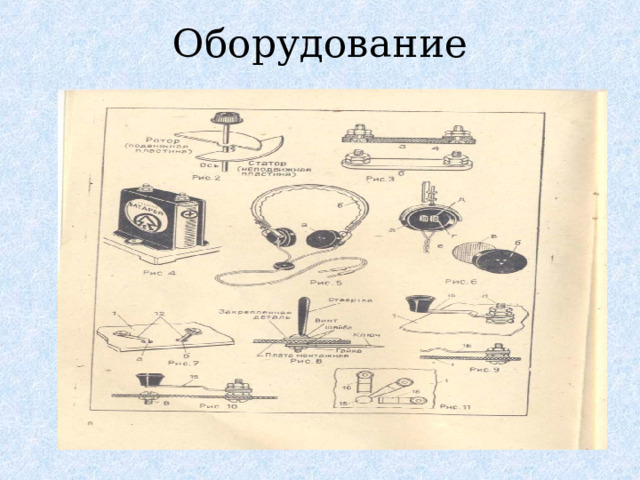

Оборудование

Плата монтажная

Планки соединительные

Оборудование

Теоретические сведения

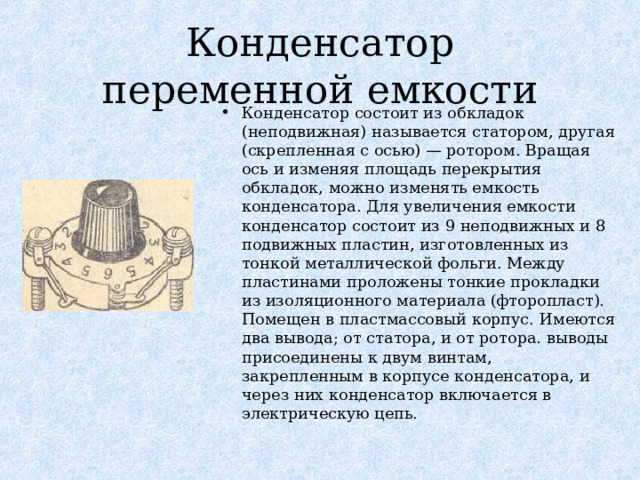

Конденсатор переменной емкости

• Конденсатор состоит из обкладок (неподвижная) называется статором, другая (скрепленная с осью) — ротором. Вращая ось и изменяя площадь перекрытия обкладок, можно изменять емкость конденсатора. Для увеличения емкости конденсатор состоит из 9 неподвижных и 8 подвижных пластин, изготовленных из тонкой металлической фольги. Между пластинами проложены тонкие прокладки из изоляционного материала (фторопласт). Помещен в пластмассовый корпус. Имеются два вывода; от статора, и от ротора. выводы присоединены к двум винтам, закрепленным в корпусе конденсатора, и через них конденсатор включается в электрическую цепь.

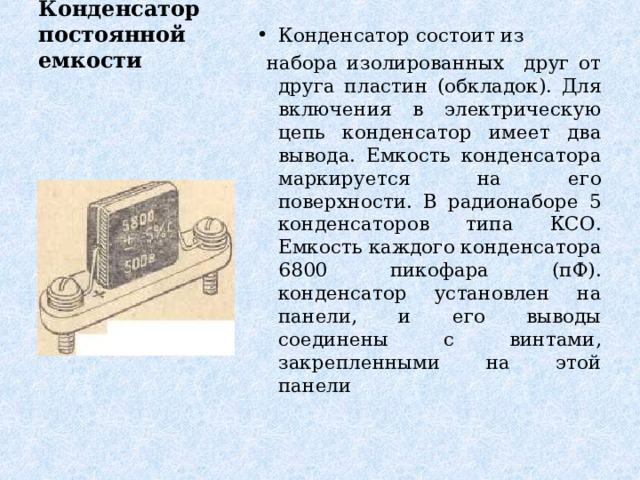

• Конденсатор состоит из

набора изолированных друг от друга пластин (обкладок). Для включения в электрическую цепь конденсатор имеет два вывода. Емкость конденсатора маркируется на его поверхности. В радионаборе 5 конденсаторов типа КСО. Емкость каждого конденсатора 6800 пикофара (пФ). конденсатор установлен на панели, и его выводы соединены с винтами, закрепленными на этой панели

Конденсатор постоянной емкости

Диод на панели

• Диод — полупроводник, пропускает ток в одном направлении. Это направление и ток называются «прямыми», диод имеет малое сопротивление. Положительный вывод диода обозначен знаком « + ». Диод здесь служит детектором. Пульсирующий ток, полученный при детектировании, имеет высокочастотную и низкочастотную составляющие. Через конденсатор пройдет высокочастотный пульсирующий ток, потому что конденсатор оказывает малое сопротивление. Но конденсатор представляет большое сопротивление для тока низкой частоты, и поэтому ток низкой частоты потечет через катушки телефонов. Мембраны телефонов будут колебаться в такт с этой низкой (звуковой) частотой, и будет слышна передаваемая радиостанцией музыка или речь.

Катушка с ферритовым стержнем

В набор входят три катушки:

• катушка длинных волн— 180 витков
• катушка средних волн— 60 витков и
• катушка связи— 30 витков.

Эти катушки легко отличить по внешнему виду. Катушка длинных волн имеет 4 секции, катушка связи — самая короткая по длине, катушка средних волн имеет габарит такой же, как у катушки длинных волн, но с одной обмоткой по всей длине.

В комплект набора входит ферритовый стержень, который служит стержнем для указанных катушек.

Для удобства закрепления этого стержня на монтажной плате в наборе имеются стойки.

Катушка со стержнем, если она служит для приема радиостанции, называется магнитной антенной.

Порядок выполнения работы: собрать детекторный радиоприемник

Соберите детекторный приемник по схеме, показанной на рисунке Л.З. Не забудьте присоединить антенну и заземление.

Настройте радиоприемник на прием длинноволновой радиостанции. Для этого медленно вращайте ручку конденсатора переменной емкости. После прослушивания всего диапазона длинных волн включите в колебательный контур катушку для приема средних волн и прослушайте этот диапазон.

ВЫВОД:

Схема простейшего детекторного приемника

• 1 - Антенна для приема ЭМВ.
• 2- Заземление - для расширения зоны приема.
• 3 - Катушка индуктивности.
• 4- Конденсатор переменной емкости образуют колебательный контур. С помощью него настраиваемся на нужную частоту.
• 5- Полупроводниковый диод пропускает ток в одном направлении.
• 6- фильтрующий конденсатор.
• 7 – наушники.

Название поддиапазона

Частота колебаний , Гц

Длина волны, м

Более 10 4

Менее 3-10 4

Сверхдлинные волны, м

3-10 4 -3-10 5

10 4 -10 3

Длинные волны, м

3-10 5 -3-10 6

1О 3 -1О 2

Средние волны, м

Короткие волны, м

3-10 6 -3-10 7

10 2 —10

3-10 7 -3-10 8

10-1

Метровые волны, м

Дециметровые волны, дм

1-0,1

3-10 8 -3-10 10

3-1О 1О -3-1О 11

0,1-0,01

Сантиметровые волны, см

3-10 11 -3-10 12

0,01-0,001

Миллиметровые волны, мм

Субмиллиметровые волны, мм

10 +3 -5-10 +5

Домашнее задание

1.Обязательный уровень: повторить§§ 44, 45; 2 . Желающие могут приготовить доклад или презентацию о телевидении или радиолокации;

3. Повышенный уровень: проект

Рефлексия ( нужное подчеркнуть)

• Чувствую вдохновение, подавленность .
• Интересно, неинтересно.
• Не устал(ла), устал(ла).
• Доволен(довольна), недоволен(недовольна).
• Вызвало затруднения(перечислить)………….
