Правила установки прихваток

№ п/п

Этапы проведения урока

Время

Деятельность преподавателя

Деятельность обучающихся

Компетенции

1

Организационный момент.

Приветствие

Мотивация

Сообщение темы

Проблемная ситуация

Определение цели и плана урока

5 мин

- приветствие обучающихся;

- проверяет отсутствующих;

- проверяет готовность группы к занятию;

- нацеливает на результат:

Трудоемкость сборки изделий под сварку достигает 30% общей трудоемкости изготовления. Собранные детали и узлы соединяют сначала прихватками.

- сообщает тему урока:

«Правила установки прихваток».

А в чём собственно проблема? Как вы думаете, собрать детали с помощью сварочных прихваток просто или сложно? Посмотрим, как вы в конце урока ответите на этот вопрос!

Моя цель: научить вас применять правила установки прихваток для решения практических задач. А сейчас, давайте подумаем, что нужно сделать для достижения цели, как будем решать проблему? Итак, у нас выстраивается такой план совместной деятельности:

1. Закрепим знания, полученные на предыдущем уроке: «Прихватка, ее назначение».

2. Изучим правила постановки прихваток.

3. Вычислим формулу для расчёта параметров прихваток.

4. Выполним тренировочные упражнения.

5. Проверим и оценим свои знания.

Приветствуют преподавателя.

Подготавливаются к работе на уроке.

Записывают тему урока в тетрадь.

Отвечают на вопросы, высказывают свои мнения, входят в атмосферу общения.

Осмысливают цели предстоящего урока.

ОК 1. Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес.

ОК 2. Организовывать собственную деятельность, исходя из цели и способов ее достижения, определенных руководителем

2

Проверка усвоения знаний при выполнении домашнего задания.

7 мин

- выявляет правильность и полноту выполнения домашнего задания;

- проводит фронтальную беседу, фиксирует правильные ответы:

Вопрос: В чем назначение прихваток?

Предполагаемый ответ: Для сборки изделий под сварку.

Вопрос: Что представляют собой прихватки?

Предполагаемый ответ: Прихватки представляют собой короткие швы.

Вопрос: Дайте определение «прихватка».

Предполагаемый ответ: Сварочными прихватками называются короткие швы с поперечным сечением до 1/3 поперечного сечения полного шва.

Вопрос: Какие операции производят перед осуществлением прихваток?

Предполагаемый ответ: Свариваемые кромки зачищают до металлического блеска, удаляют ржавчину, окалины, масла, влагу и различные неметаллические включения.

Вопрос: Каким способом сварки рекомендуется выполнять прихватки?

Предполагаемый ответ: Прихватки выполняют тем же способом сварки, что и корневой шов.

Вопрос: Какое оборудование и материалы применяют при прихватках?

Предполагаемый ответ: Прихватки выполняют тем же оборудованием, что и при ведении основного процесса сварки. При прихватках применяются те же электроды, что и для корневого шва.

Переходим к следующему этапу урока.

Отвечают на вопросы, находят правильные ответы, вырабатывают критерии своего поведения.

ОК 3. Анализировать рабочую ситуацию, осуществлять текущий и итоговый контроль, оценку и коррекцию собственной деятельности, нести ответственность за результаты своей работы.

ОК 4. Осуществлять поиск информации, необходимой для эффективного выполнения профессиональных задач.

ОК 6.

Работать в команде, эффективно общаться с коллегами, руководством, клиентами.

ОК 2. Организовывать собственную деятельность, исходя из цели и способов ее достижения, определенных руководителем

3

Формирование новых знаний.

Ознакомление с новым материалом

Демонстрация модуля «Сборка деталей с помощью сварочных прихваток»

23 мин

- формирует знания учащихся:

Мы закрепили основные сведения о прихватке. А как их устанавливать? Что для этого нужно знать и уметь?

На самом деле для того, чтобы детали в процессе сварки не деформировались, и не изменялись зазоры между свариваемыми деталями, необходимо устанавливать прихватки по определённым правилам, в зависимости от толщины свариваемого металла, протяжённости и вида шва. Давайте рассмотрим правила установки прихваток, запишем формулы для расчёта их длины и расстояния между ними, а также зарисуем последовательность установки прихваток на короткие, длинные и кольцевые швы.

Прихватки ставят с лицевой стороны соединения. Поверхность прихватки очищают от шлака. При сварке прихватку удаляют или полностью переплавляют.

Сечение прихваток.

Для фиксации подлежащих сварке деталей сечение прихваток должно составлять примерно 1/3 сечения основного шва.

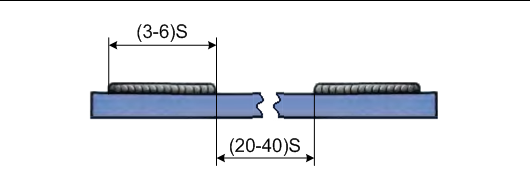

Протяженность прихваток и расстояние между ними. Протяженность прихваток составляет 15-50 мм в зависимости от толщины свариваемых элементов и длины шва. Расстояние между прихватками обычно от 100 мм до 1 м.

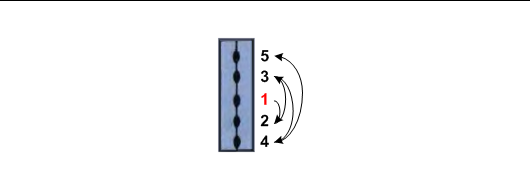

Последовательность постановки прихваток для коротких швов.

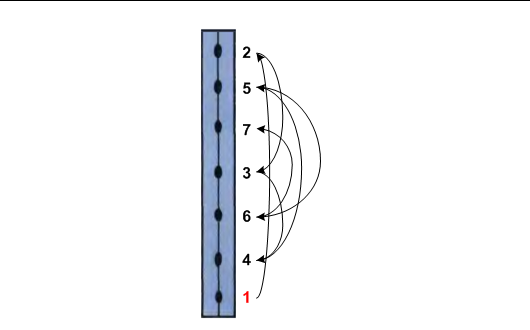

Последовательность постановки прихваток для длинных швов.

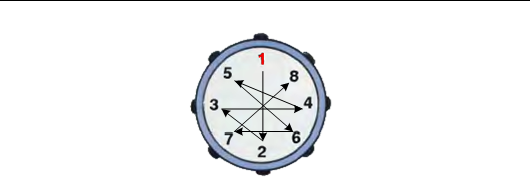

Последовательность постановки прихваток для кольцевых швов.

Отвечают на вопросы.

Воспринимают, осмысливают и первично запоминают новый материал по теме урока.

Слушают, записывают формулы, зарисовывают очерёдность установки прихваток.

4

Закрепление изученного материала.

Решение проблемной ситуации

Выполнение интерактивных упражнений

6 мин

- задает вопросы, формирует умения анализировать, сравнивать, делать выводы;

- раздает набор материалов для имитации сборки деталей под сварку:

Сейчас проверю, чему вы научились. Поделитесь на 3 бригады, у меня для вас есть задание: вам нужно подготовить детали под сварку, собрав их при помощи прихваток (условно), с учётом изученных правил. За работу!

- демонстрирует практический и контрольный модули:

Я предлагаю вам пройти практический и контрольный модуль, чтобы каждый из вас смог проверить и оценить свои знания.

Отвечают на вопросы.

Делятся на бригады

и с помощью заготовок собирают детали, установив прихватки из пластилина. Анализируют проделанную работу.

Решают практический и контрольный интерактивный модуль.

5

Подведение итогов урока.

2 мин

- подводит итоги урока;

- выставляет и комментирует оценки. Учащийся, набравший в ходе выполнения контрольного модуля 91-100%, выставляет себе оценку «5», 81-90% - «4», 70 – 80% - «3».

Выставляют оценки.

6

Домашнее задание.

1 мин

- предлагает домашнее задание, дает инструкцию по его выполнению.

Подготовиться к практическому занятию изучив материал авторов:

Герасименко А.И. учебное пособие: «Электрогазосварщик», стр. 154, 162-163.

Чебан В.А. Сварочные работы, стр. 96-97.

Слушают, задают вопросы, записывают в тетрадь.

7

Рефлексия

1 мин

- проводит рефлексию:

Наш урок подходит к концу и мне хотелось бы знать, чем он был вам полезен? Что вы узнали? Чему научились? Достигли мы цель урока? Решили проблему? Как вы думаете, собрать детали с помощью сварочных прихваток просто или сложно?

Выражают отношение к уроку, осознают результаты своей деятельности.
