ИНСТРУКЦИОННАЯ КАРТА

Тема: Правка и гибка металла

профессия: слесарь по ремонту автомобилей

Разработал мастер п/о Аннушкин В.Б.

г. Калуга

Тема: Правка и гибка металла

Цель занятия: обучение пользованию инструментами и приспособлениями,

применяемыми при правке и гибке полосового, листового и круглого металла.

Применяемые оборудование, приспособления, инструменты

и материалы: правильная плита (наковальня), призмы, молотки слесарные массой 500...600 г, молотки с вставкой из мягкого металла, кувалда массой 1,5 кг, линейки, угольники, стальные полосы и прутки, металлические накладки, деревянные бруски, мел, рукавицы.

Инструкционная карта

Упражнение 1. Правка полосового металла, изогнутого в плоскости.

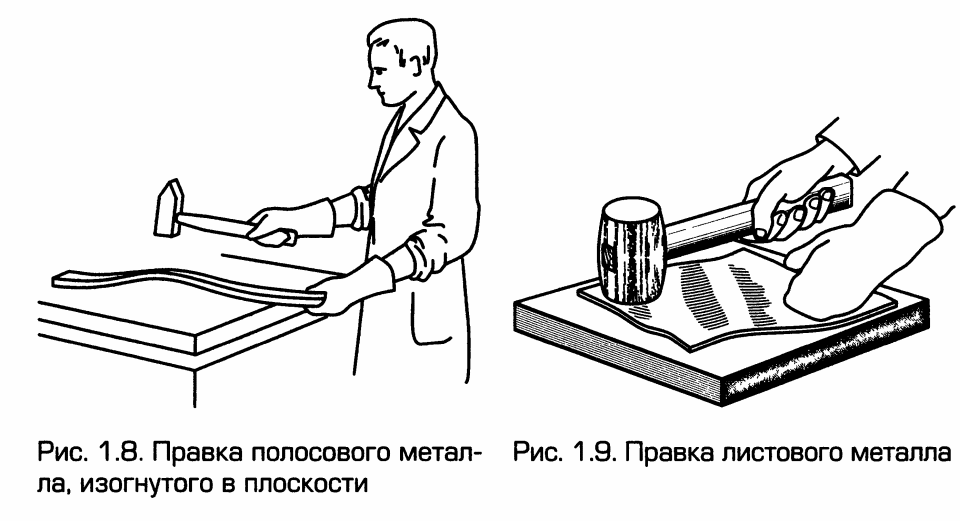

Рис. 1 Правка полосового метала Рис. 2 Правка металла изогнутого в плоскости

На отрезке стальной полосы отметить мелом выпуклые места. Надеть рукавицы, взять в правую руку молоток, а в левую — стальную полосу и положить ее на правильную плиту выпуклостью вверх. При правке стоять следует прямо, свободно и устойчиво (рис. 1).

Наносить удары молотком от края к середине выпуклости до получения полного и плотного прилегания полосы к плите. Силу ударов молотка регулировать в зависимости от сечения полосы и степени ее искривления. Точность правки проверяют на

просвет или с помощью проверочной линейки. Упражнение считается выполненным, если отклонение от прямолинейности полосы составляет не более 0,1 мм на длине 100 мм.

Упражнение 2. Правка листового металла.

Уложить лист на правильную плиту выпуклостью вверх. Определить вид неровности и обвести ее границы мелом. Надеть на левую руку рукавицу и плотно прижать этой рукой лист с неровностью к плите. Взять правой рукой киянку или молоток с вставкой

мягкого металла и наносить удары по выпуклостям, периодически переворачивая лист (рис. 2). Упражнение считается выполненным при отсутствии на выправляемой

поверхности вмятин и выпуклостей, т. е. если поверхность листа представляет собой ровную плоскость. Допустимое отклонение от плоскостности составляет ±0,01 мм на длине 200 мм.

Упражнение 3. Правка полосы, изогнутой по ребру.

Определить на глаз границы кривизны полосы и пометить их мелом. Положить искривленную полосу на правильную плиту.

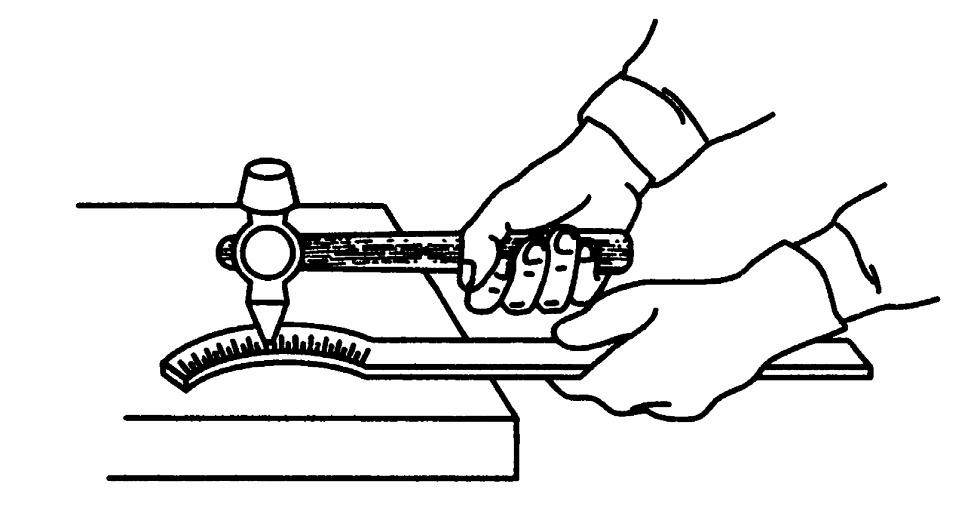

Рис. 3 Правка металлической полосы, изогнутой по ребру

Прижать левой рукой полосу к плите и носком молотка наносить удары по всей ее длине от нижней кромки к верхней, применяя способ правки растяжением (рис. 3).

При этом у нижней кромки наносить сильные удары, по мере приближения к верхней кромке силу ударов уменьшить, а частоту их увеличить. Правку следует прекратить, когда верхняя и нижняя кромки станут прямолинейными. Допустимое отклонение от

прямолинейности составляет 1 мм на длине 500 мм. Если после рихтовки полоса непрямолинейна по ребру, правку следует заканчивать ударами по нему с переворачиванием полосы в процессе правки на 180°.

Упражнение 4. Гибка полосового металла в слесарных тисках под прямым углом.

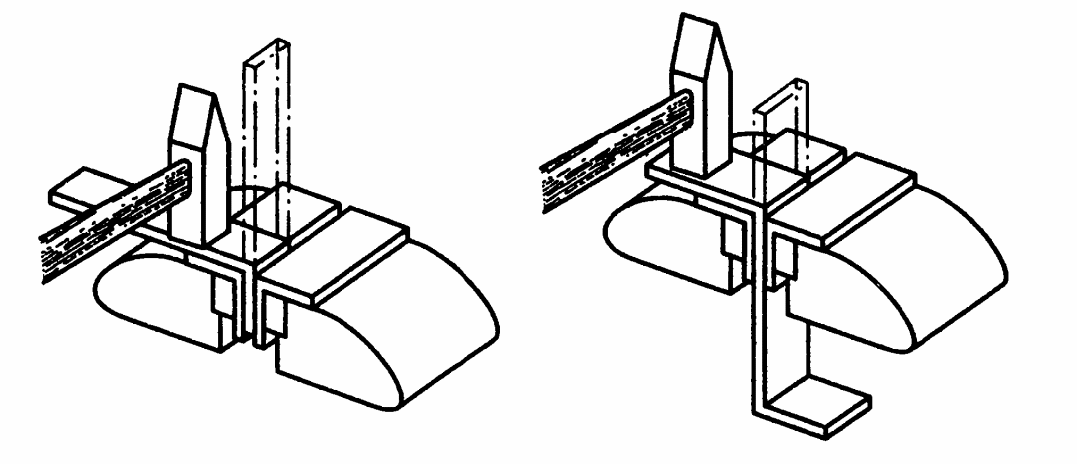

Рис.4 Гибка полосового металла в слесарных тисках под прямым углом

Отметить чертилкой место изгиба полосы. Закрепить полосу в тисках таким образом, чтобы разметочная риска была обращена к нижней части губки тисков и выступала над ней на 0,5 мм (внешняя часть металла при этом вытягивается, а внутренняя — сжимается).

В случае неправильного закрепления заготовки в тисках угол изгиба получится перекошенным. Перпендикулярность полосы губкам тисков проверяется угольником. Наносить удары следует равномерно по всей длине полосы в сторону неподвижной губки

тисков деревянным молотком (киянкой), а угол в месте перегиба формировать ударами металлического молотка.
