Преобразование переменного тока. Трансформатор. Передача электроэнергии.

Категория: Физика

Нажмите, чтобы узнать подробности

Различные виды электростанций. Превращение разных видов энергии в электрическую.  Трансформатор. Передача электроэнергии.

Просмотр содержимого документа
«Преобразование переменного тока. Трансформатор. Передача электроэнергии.»

" Нет стремления более естественного, чем стремление к знанию."

М.Монтень.

КИТ 2013 .

Чуфенёва Н.И.

28.03.23

28.03.23

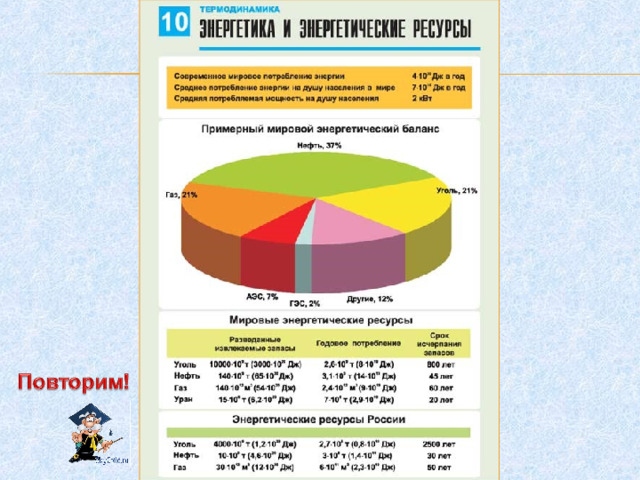

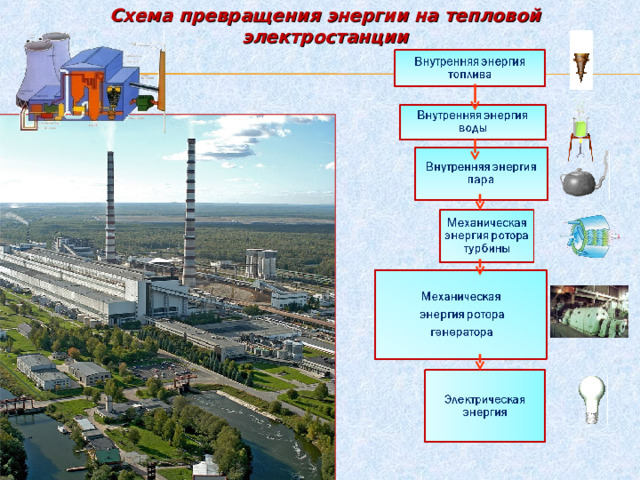

Схема превращения энергии на тепловой электростанции

Схема превращения энергии на тепловой электростанции

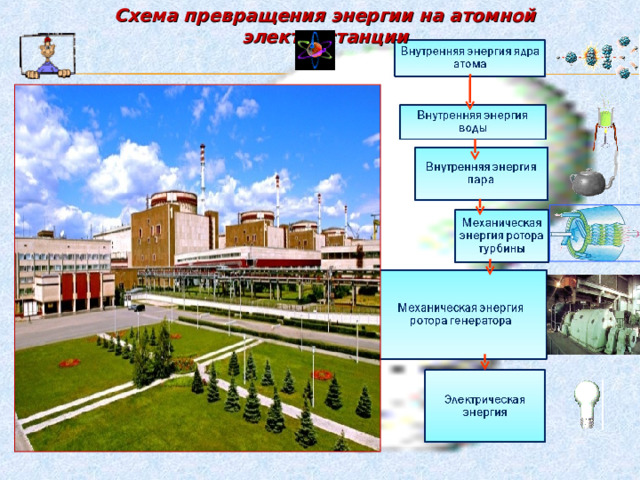

Схема превращения энергии на атомной электростанции

Схема превращения энергии на атомной электростанции

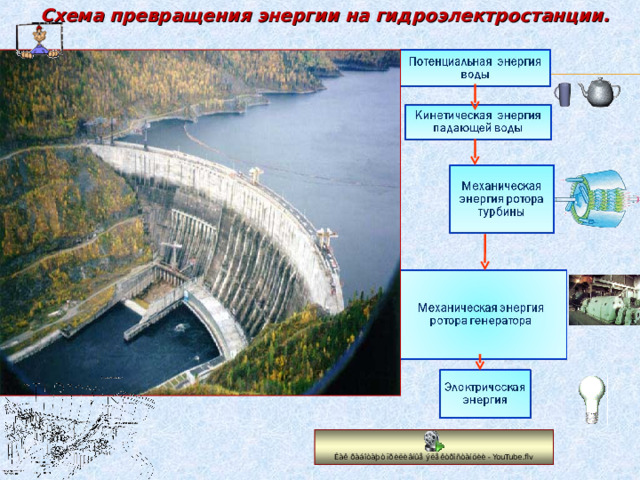

Схема превращения энергии на гидроэлектростанции.

Схема превращения энергии на гидроэлектростанции.

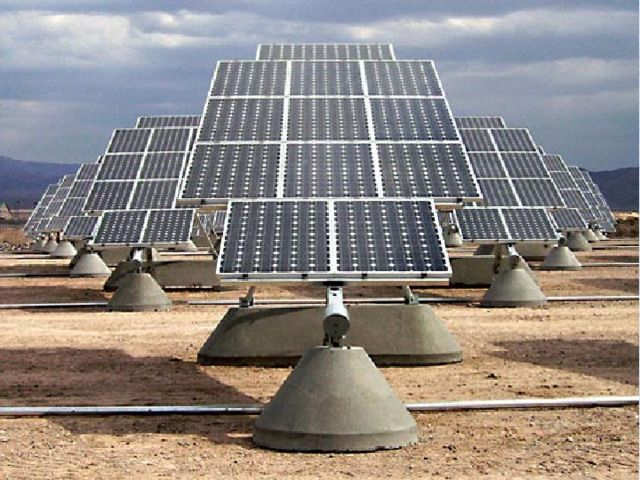

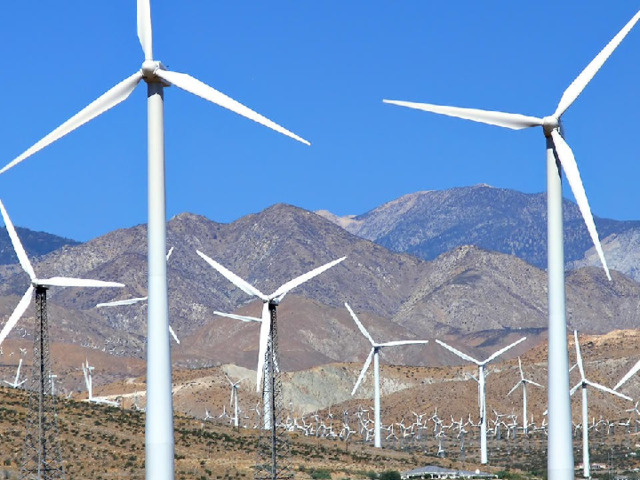

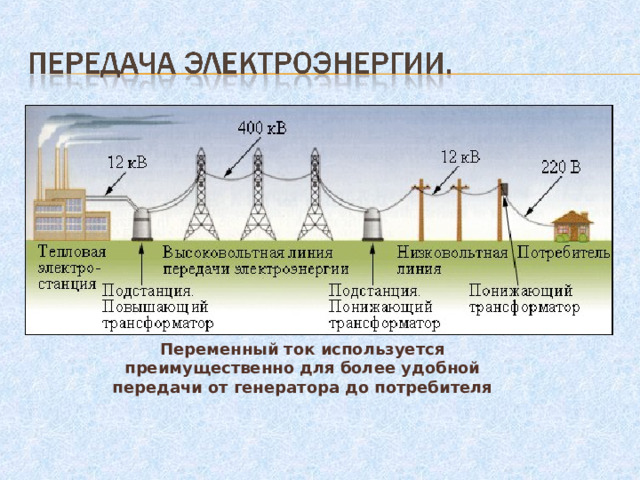

Переменный ток используется преимущественно для более удобной передачи от генератора до потребителя

Переменный ток используется преимущественно для более удобной передачи от генератора до потребителя

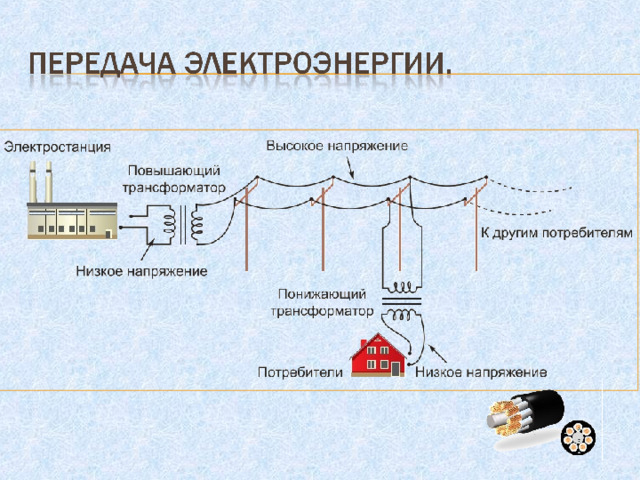

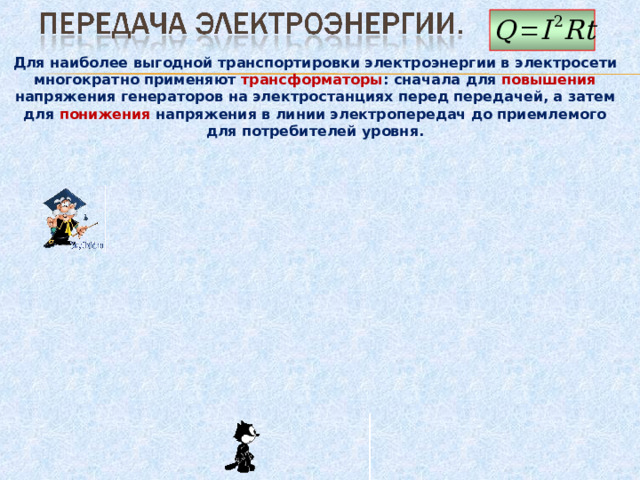

Для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют трансформаторы : сначала для повышения напряжения генераторов на электростанциях перед передачей, а затем для понижения напряжения в линии электропередач до приемлемого для потребителей уровня.

Для наиболее выгодной транспортировки электроэнергии в электросети многократно применяют трансформаторы : сначала для повышения напряжения генераторов на электростанциях перед передачей, а затем для понижения напряжения в линии электропередач до приемлемого для потребителей уровня.

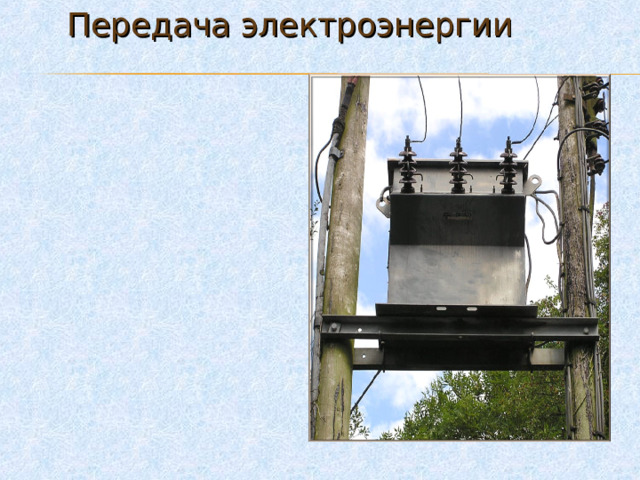

Передача электроэнергии

Передача электроэнергии

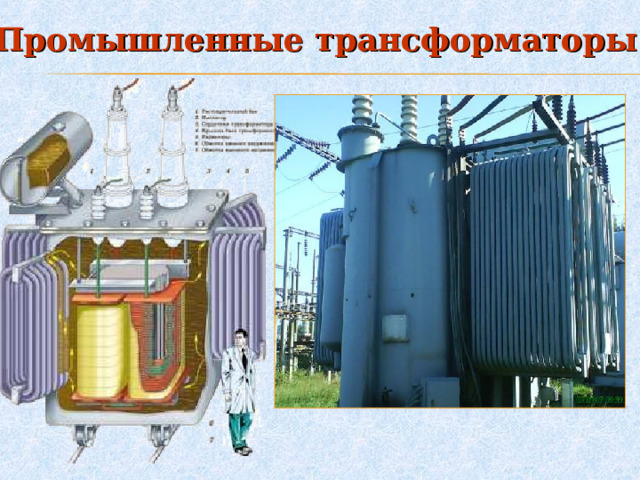

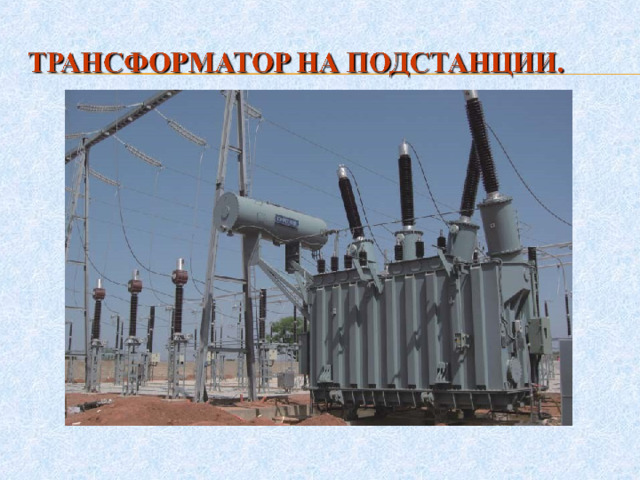

Промышленные трансформаторы.

Промышленные трансформаторы.

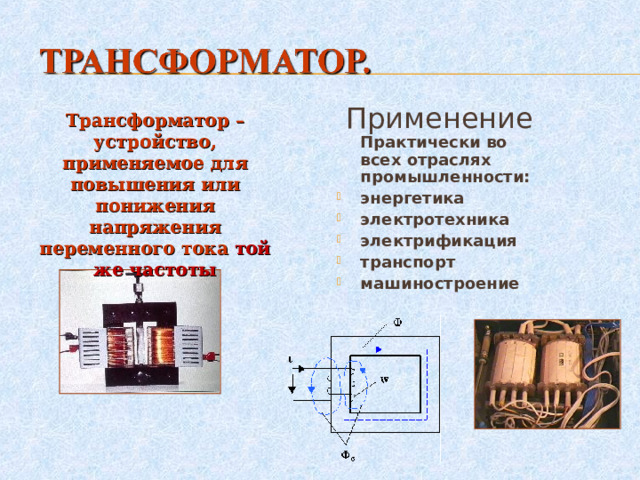

 Применение Практически во всех отраслях промышленности: энергетика электротехника электрификация транспорт машиностроение Трансформатор – устройство, применяемое для повышения или понижения напряжения переменного тока той же частоты

Применение Практически во всех отраслях промышленности:

  • энергетика
  • электротехника
  • электрификация
  • транспорт
  • машиностроение

Трансформатор – устройство, применяемое для повышения или понижения напряжения переменного тока той же частоты

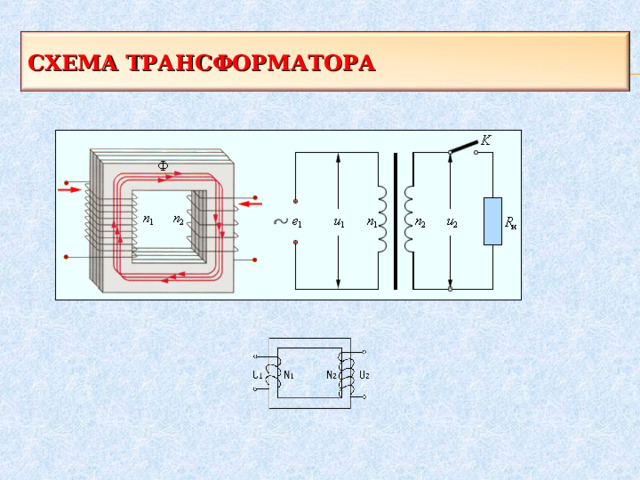

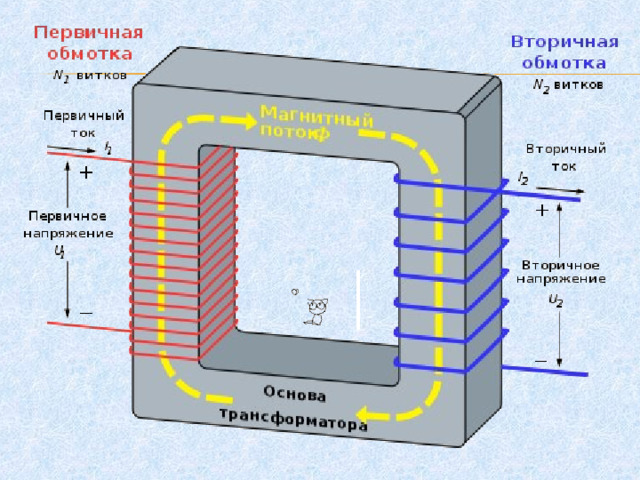

СХЕМА ТРАНСФОРМАТОРА

СХЕМА ТРАНСФОРМАТОРА

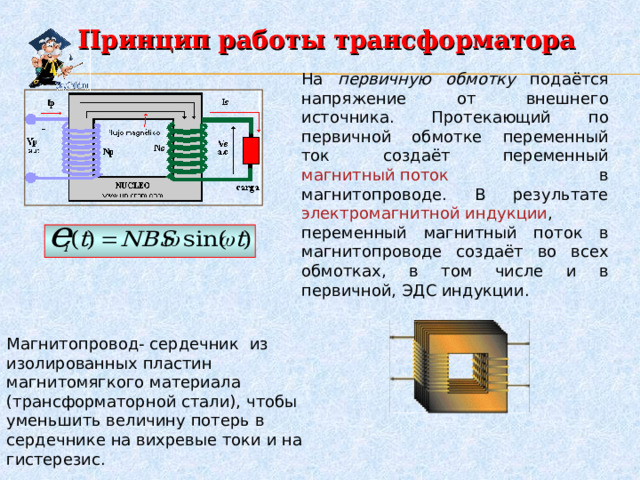

Принцип работы трансформатора На первичную обмотку подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции , переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции. Магнитопровод- сердечник из изолированных пластин магнитомягкого материала (трансформаторной стали), чтобы уменьшить величину потерь в сердечнике на вихревые токи и на гистерезис.

Принцип работы трансформатора

На первичную обмотку подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции , переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции.

Магнитопровод- сердечник из изолированных пластин магнитомягкого материала (трансформаторной стали), чтобы уменьшить величину потерь в сердечнике на вихревые токи и на гистерезис.

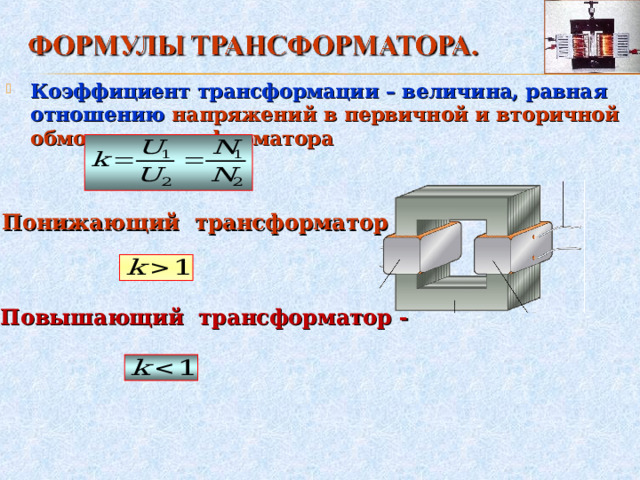

Коэффициент трансформации – величина, равная отношению напряжений в первичной и вторичной обмотках трансформатора  Понижающий трансформатор Повышающий трансформатор -
  • Коэффициент трансформации – величина, равная отношению напряжений в первичной и вторичной обмотках трансформатора

Понижающий трансформатор

Повышающий трансформатор -

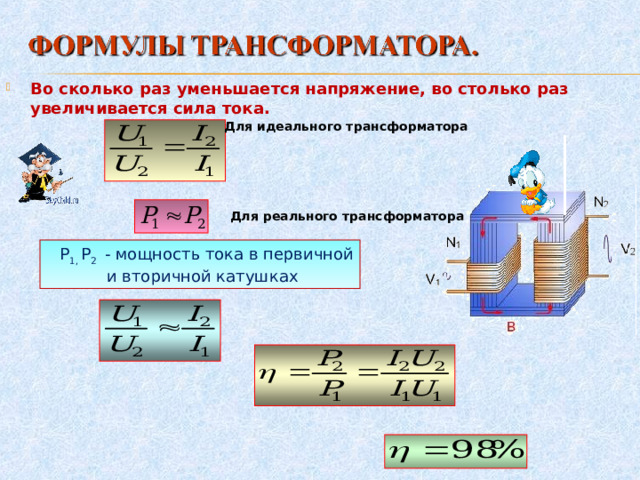

Во сколько раз уменьшается напряжение, во столько раз увеличивается сила тока. Для идеального трансформатора Для реального трансформатора P 1, P 2 - мощность тока в первичной  и вторичной катушках
  • Во сколько раз уменьшается напряжение, во столько раз увеличивается сила тока.

Для идеального трансформатора

Для реального трансформатора

P 1, P 2 - мощность тока в первичной

и вторичной катушках

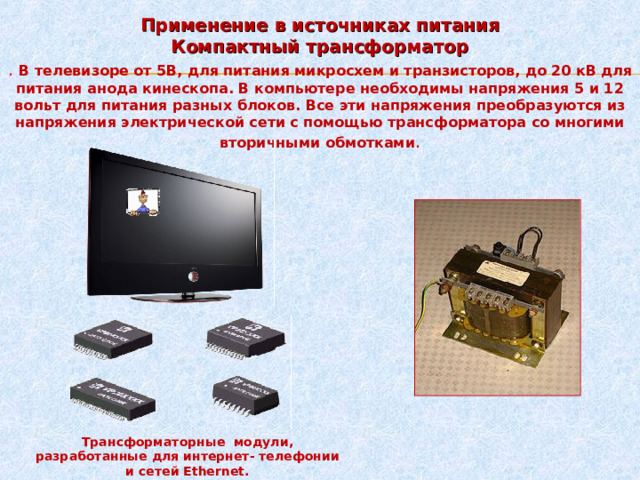

Применение в источниках питания Компактный трансформатор . В телевизоре от 5В, для питания микросхем и транзисторов, до 20 кВ для питания анода кинескопа. В компьютере необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками . Трансформаторные модули, разработанные для интернет- телефонии и сетей Ethernet.

Применение в источниках питания

Компактный трансформатор

. В телевизоре от 5В, для питания микросхем и транзисторов, до 20 кВ для питания анода кинескопа. В компьютере необходимы напряжения 5 и 12 вольт для питания разных блоков. Все эти напряжения преобразуются из напряжения электрической сети с помощью трансформатора со многими вторичными обмотками .

Трансформаторные модули, разработанные для интернет- телефонии и сетей Ethernet.

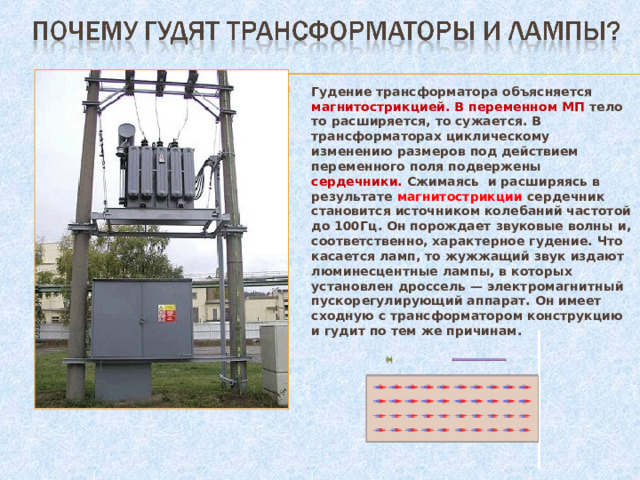

Гудение трансформатора объясняется магнитострикцией. В переменном МП тело то расширяется, то сужается. В трансформаторах циклическому изменению размеров под действием переменного поля подвержены сердечники. Сжимаясь и расширяясь в результате магнитострикции с ердечник становится источником колебаний частотой до 100Гц. Он порождает звуковые волны и, соответственно, характерное гудение. Что касается ламп, то жужжащий звук издают люминесцентные лампы, в которых установлен дроссель — электромагнитный пускорегулирующий аппарат. Он имеет сходную с трансформатором конструкцию и гудит по тем же причинам.
  • Гудение трансформатора объясняется магнитострикцией. В переменном МП тело то расширяется, то сужается. В трансформаторах циклическому изменению размеров под действием переменного поля подвержены сердечники. Сжимаясь и расширяясь в результате магнитострикции с ердечник становится источником колебаний частотой до 100Гц. Он порождает звуковые волны и, соответственно, характерное гудение. Что касается ламп, то жужжащий звук издают люминесцентные лампы, в которых установлен дроссель — электромагнитный пускорегулирующий аппарат. Он имеет сходную с трансформатором конструкцию и гудит по тем же причинам.
Википедия ( http://ru.vikipedia.org / viki / ) http://solar-battarey.narod.ru http://www.krugosvet.ru http://slovari.yandex.ru
  • Википедия ( http://ru.vikipedia.org / viki / )
  • http://solar-battarey.narod.ru
  • http://www.krugosvet.ru
  • http://slovari.yandex.ru
