Презентация "Архитектура ЭВМ"

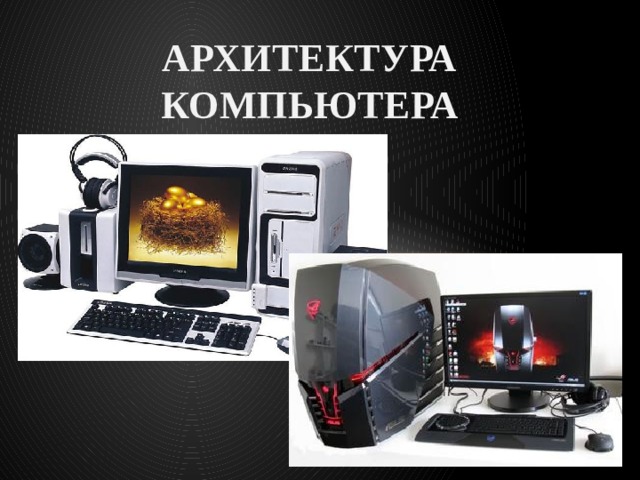

Архитектура компьютера

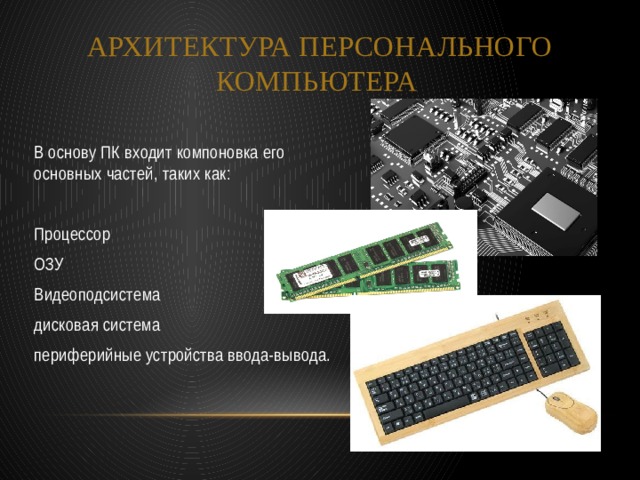

Архитектура персонального компьютера

В основу ПК входит компоновка его основных частей, таких как:

Процессор

ОЗУ

Видеоподсистема

дисковая система

периферийные устройства ввода-вывода.

Состав компьютера

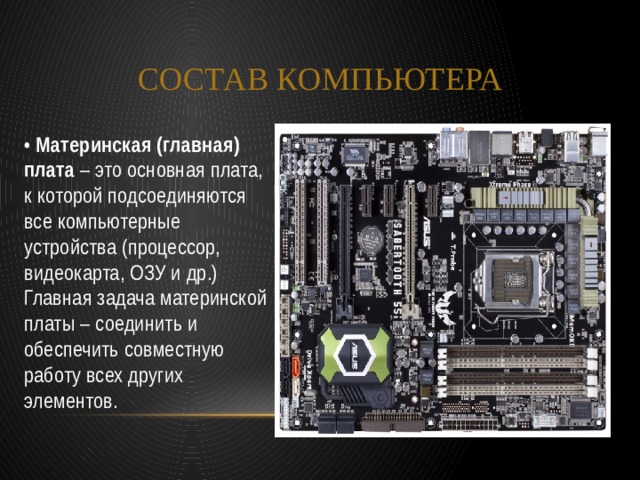

• Материнская (главная) плата  – это основная плата, к которой подсоединяются все компьютерные устройства (процессор, видеокарта, ОЗУ и др.) Главная задача материнской платы – соединить и обеспечить совместную работу всех других элементов.

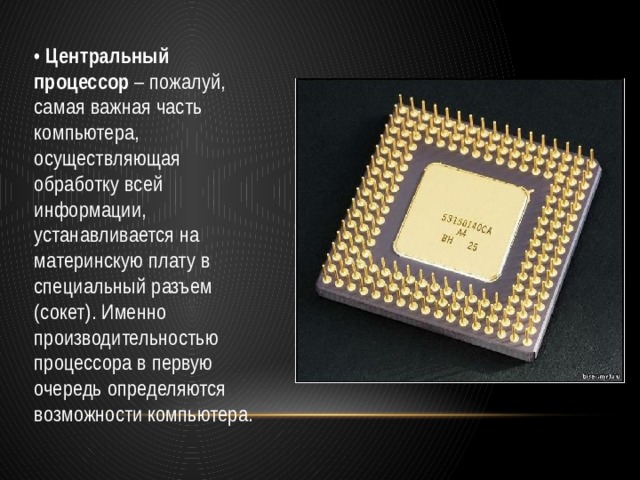

•  Центральный процессор – пожалуй, самая важная часть компьютера, осуществляющая обработку всей информации, устанавливается на материнскую плату в специальный разъем (сокет). Именно производительностью процессора в первую очередь определяются возможности компьютера.

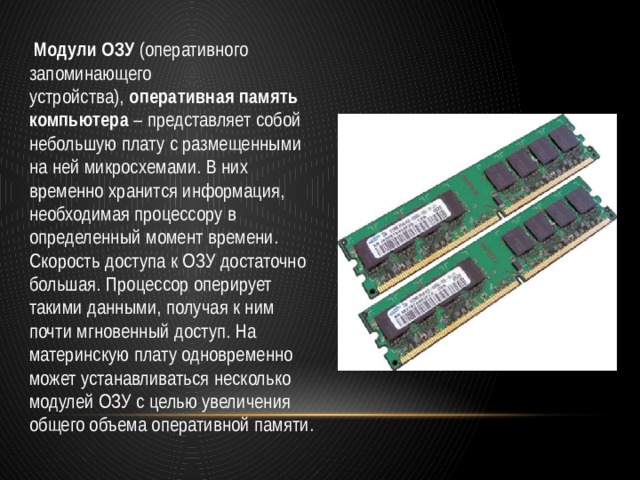

  Модули ОЗУ  (оперативного запоминающего устройства),  оперативная память компьютера  – представляет собой небольшую плату с размещенными на ней микросхемами. В них временно хранится информация, необходимая процессору в определенный момент времени. Скорость доступа к ОЗУ достаточно большая. Процессор оперирует такими данными, получая к ним почти мгновенный доступ. На материнскую плату одновременно может устанавливаться несколько модулей ОЗУ с целью увеличения общего объема оперативной памяти.

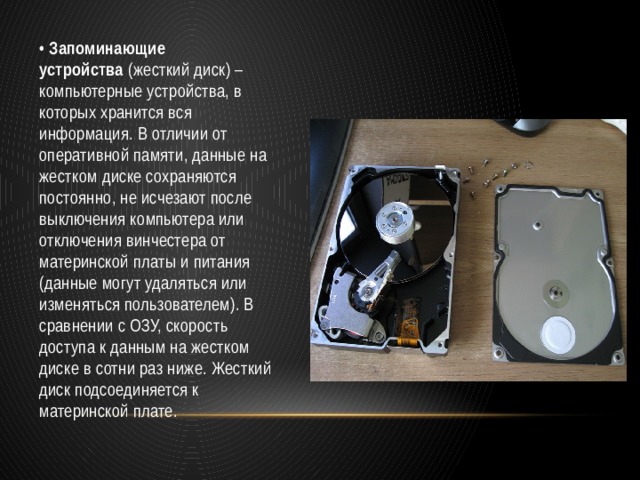

•  Запоминающие устройства  (жесткий диск) – компьютерные устройства, в которых хранится вся информация. В отличии от оперативной памяти, данные на жестком диске сохраняются постоянно, не исчезают после выключения компьютера или отключения винчестера от материнской платы и питания (данные могут удаляться или изменяться пользователем). В сравнении с ОЗУ, скорость доступа к данным на жестком диске в сотни раз ниже. Жесткий диск подсоединяется к материнской плате.

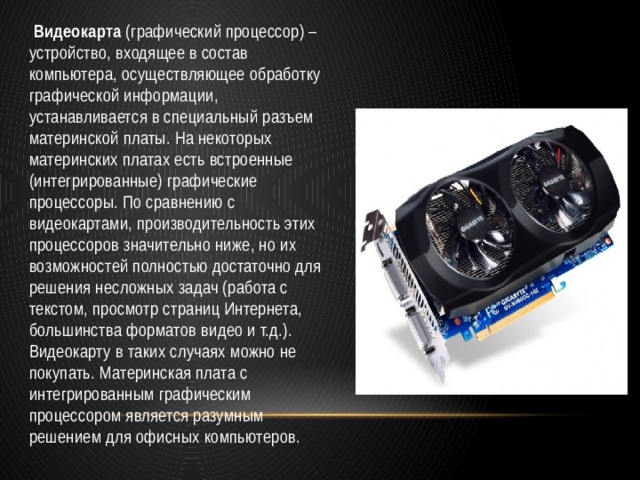

  Видеокарта  (графический процессор) – устройство, входящее в состав компьютера, осуществляющее обработку графической информации, устанавливается в специальный разъем материнской платы. На некоторых материнских платах есть встроенные (интегрированные) графические процессоры. По сравнению с видеокартами, производительность этих процессоров значительно ниже, но их возможностей полностью достаточно для решения несложных задач (работа с текстом, просмотр страниц Интернета, большинства форматов видео и т.д.). Видеокарту в таких случаях можно не покупать. Материнская плата с интегрированным графическим процессором является разумным решением для офисных компьютеров.

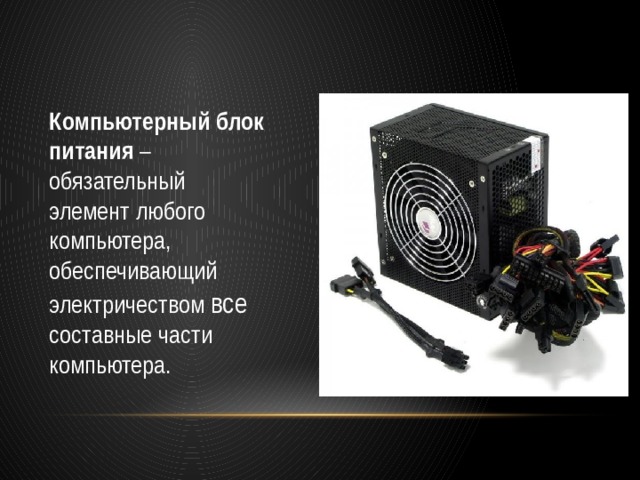

Компьютерный блок питания  – обязательный элемент любого компьютера, обеспечивающий электричеством все составные части компьютера.

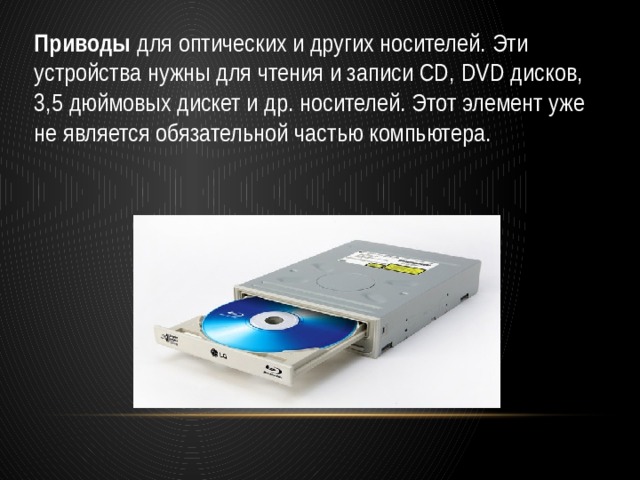

Приводы  для оптических и других носителей. Эти устройства нужны для чтения и записи CD, DVD дисков, 3,5 дюймовых дискет и др. носителей. Этот элемент уже не является обязательной частью компьютера.

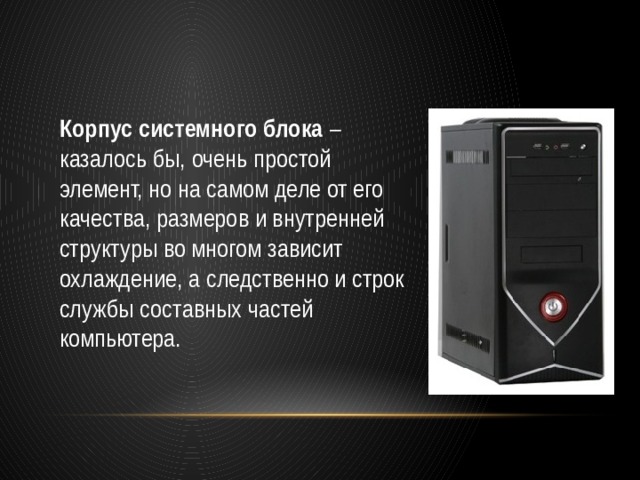

Корпус системного блока  – казалось бы, очень простой элемент, но на самом деле от его качества, размеров и внутренней структуры во многом зависит охлаждение, а следственно и строк службы составных частей компьютера.

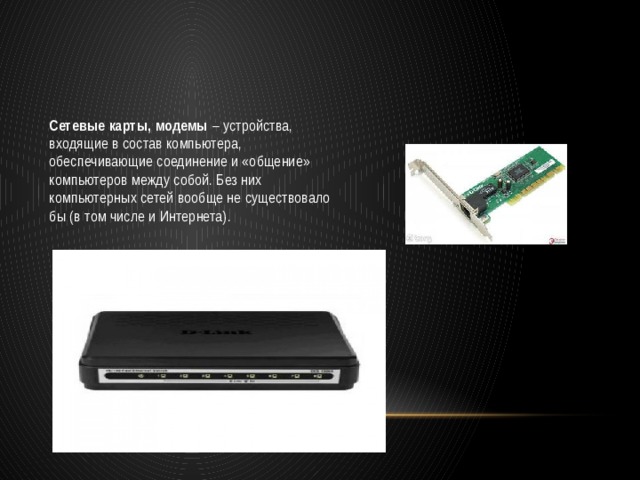

Сетевые карты, модемы  – устройства, входящие в состав компьютера, обеспечивающие соединение и «общение» компьютеров между собой. Без них компьютерных сетей вообще не существовало бы (в том числе и Интернета).

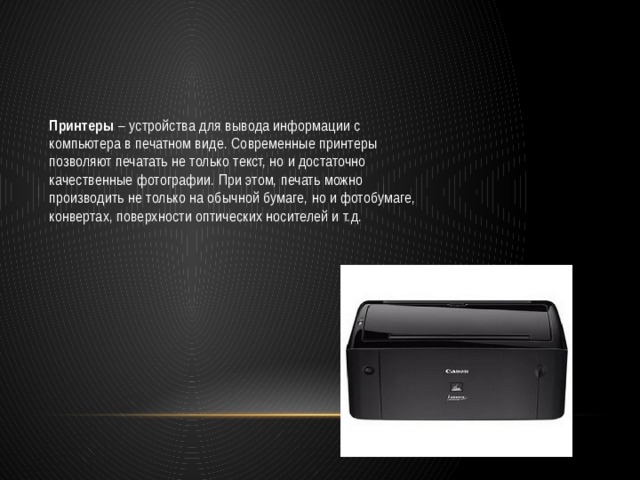

Принтеры  – устройства для вывода информации с компьютера в печатном виде. Современные принтеры позволяют печатать не только текст, но и достаточно качественные фотографии. При этом, печать можно производить не только на обычной бумаге, но и фотобумаге, конвертах, поверхности оптических носителей и т.д.

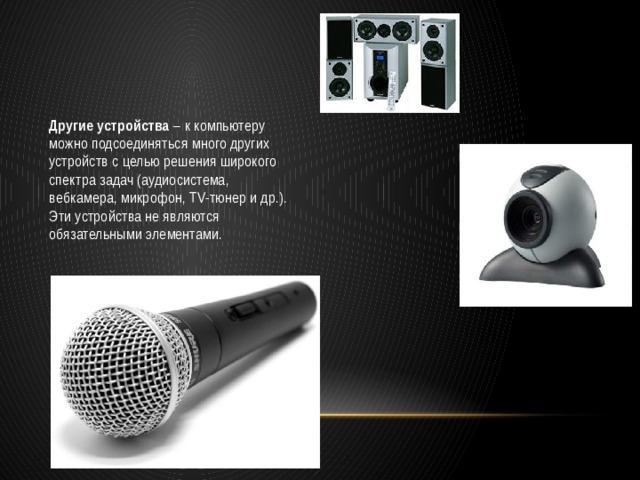

Другие устройства  – к компьютеру можно подсоединяться много других устройств с целью решения широкого спектра задач (аудиосистема, вебкамера, микрофон, TV-тюнер и др.). Эти устройства не являются обязательными элементами.

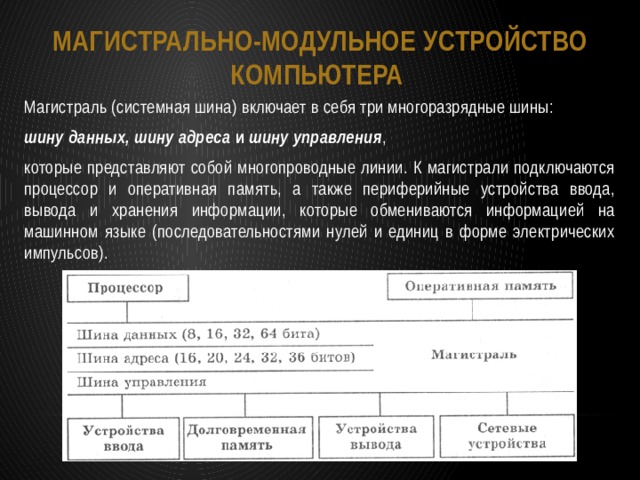

Магистрально-модульное устройство компьютера

Магистраль (системная шина) включает в себя три многоразрядные шины:

шину данных, шину адреса  и  шину управления ,

которые представляют собой многопроводные линии. К магистрали подключаются процессор и оперативная память, а также периферийные устройства ввода, вывода и хранения информации, которые обмениваются информацией на машинном языке (последовательностями нулей и единиц в форме электрических импульсов).
