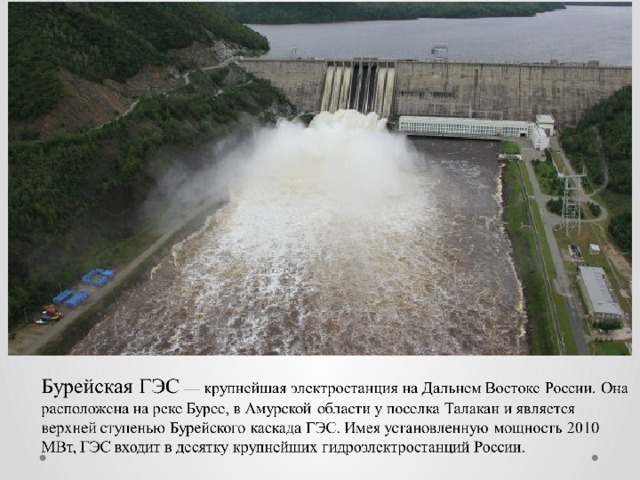

БУРЕЙСКАЯ ГЭС –

самая мощная на Дальнем Востоке

Презентацию подготовила Г.Ф. Полещук, учитель физики, 1 кв. категория

Среднегодовая выработка электроэнергии – 7,1 млрд. кВт.ч.

Работы по строительству основных сооружений Бурейской ГЭС были начаты 22 сентября 1984 года .

По состоянию на 2011 год, Бурейская ГЭС выведена на полную мощность, а в декабре 2014 года станция была полностью сдана в постоянную эксплуатацию.

Собственником Бурейской ГЭС является ПАО "РусГидро".

Благодаря вводу Бурейской ГЭС, Дальневосточный регион получил большое количество дешевой электроэнергии. Существенно сократилось использование привозного топлива в регионе - на 5,2 млн.т в год, что позволяет экономить 4,7 млрд рублей ежегодно.

Функционирование ОЭС Востока стало надёжней за счёт сглаживания неравномерности электрической нагрузки, а также станция стала служить быстродействующим аварийным резервом.

Построенные для Бурейской ГЭС ЛЭП позволили соединить ранее разрозненные участки линий 500 кВ в единую сеть.

Бетонная гравитационная плотина длиной 744 м, высотой 140 м состоит из водосливной части длиной 180 м, станционной части длиной 144 м, левобережной глухой части длиной 195 м и правобережной глухой части длиной 225 м. Максимальный статический напор — 122 м.

Поверхностный водосброс предназначен для сброса избыточного притока воды в половодье и паводки, когда приток не может быть пропущен через гидроагрегаты ГЭС, либо аккумулирован в водохранилище.

Максимальный расход воды, который может быть пропущен через водосброс, составляет 10 400 м³/с. Это примерно 4 полных 50-метровых бассейна по 10 дорожек каждый. В секунду!!!

Верхний бьеф Бурейской ГЭС.

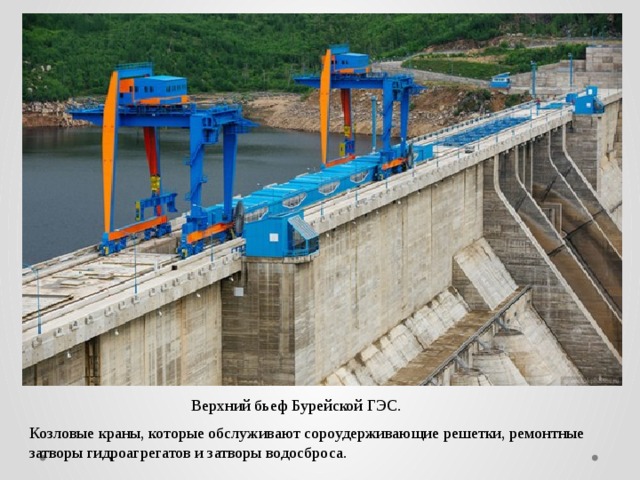

Козловые краны, которые обслуживают сороудерживающие решетки, ремонтные затворы гидроагрегатов и затворы водосброса.

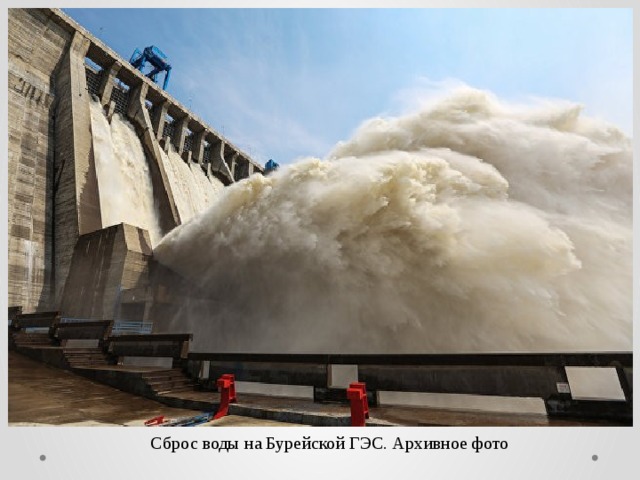

Сброс воды на Бурейской ГЭС. Архивное фото

В здании ГЭС размещено 6 гидроагрегатов мощностью 335 МВт каждый, работающие при расчётном напоре 103 м (максимальном 120 м) и имеющие мощность 339,5 МВт. Номинальная частота вращения гидротурбин — 125 об/мин, максимальный расход воды через каждую турбину — 359,7 м³/с. Машинный зал имеет длину 150 м и ширину 33,1 м. Расстояние между осями гидроагрегатов составляет 24 м.

Для выдачи мощности гидроагрегатов № 1 и № 2 установлены трансформаторы ТДЦ-400000/220, а для остальных четырёх — ТДЦ-400000/500.

Трансформаторы расположены в пазухе плотины. Генераторы подключаются к трансформаторам посредством элегазовых генераторных выключателей производства французской компании Alstom.

Элегаз обладает высокими электроизолирующими и дугогасящими свойствами, высоким напряжением пробоя, при этом практически инертен. В толстых трубах находится как раз он, вокруг проводников. А если бы его не было, то расстояние между проводниками надо было бы увеличивать в несколько раз.

Производимая гидроагрегатами № 1 и 2 электроэнергия, проходя по воздушным линиям, подаётся на открытое распределительное устройство(ОРУ), которое расположено на скальном основании и насыпной песчано-гравийной подушке толщиной около 5 метров, что позволяет выдерживать землетрясение до 8 баллов.

Чтобы подать электроэнергию с генераторов на КРУЭ, в скалах был пробит специальный тоннель для 500-киловольтного кабеля.

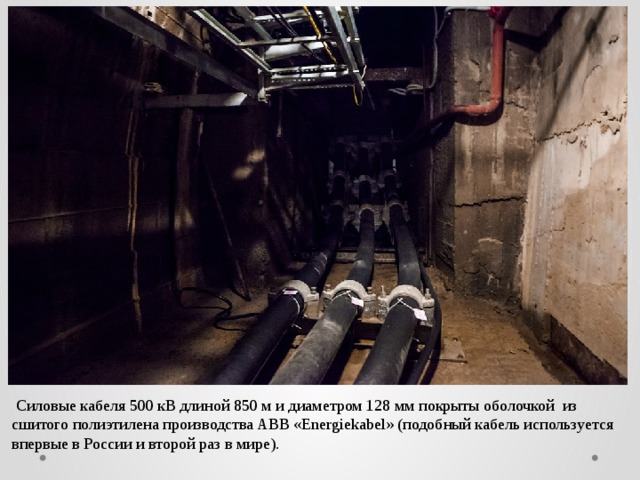

Силовые кабеля 500 кВ длиной 850 м и диаметром 128 мм покрыты оболочкой из сшитого полиэтилена производства ABB «Energiekabel» (подобный кабель используется впервые в России и второй раз в мире).

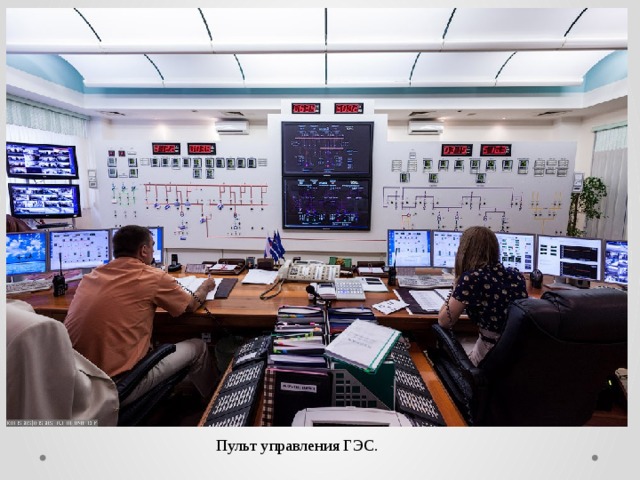

Пульт управления ГЭС.

Плотина ГЭС образует Бурейское водохранилище горного типа с площадью затопления 750 км², расположенное на территории двух субъектов федерации — Амурской области и Хабаровского края. Наполнялось оно в течение 6 лет.

Осенью 2017 года введена в строй Нижне-Бурейская ГЭС, которая расположена ниже Бурейской. Проектная мощность – 320 МВт. Она выполняет роль контррегулятора (выравнивателя неравномерности расхода воды) и составляет с  Бурейской ГЭС единый технологический комплекс.

  Эта электростанция будет обеспечивать энергией в том числе и космодром

"Восточный".

Новые слова и расшифровка сокращений, используемых в презентации.

Бьеф  ( фр.   bief ) — часть  реки, водохранилища , примыкающая к плотине. Существуют  верхний  бьеф, который располагается выше по течению, и  нижний , располагающийся по другую сторону гидротехнического сооружения. Верхним бьефом часто является  водохранилище.

Расшифровка трансформаторов: ТДЦ-400000/220-У1:   Т - трансформатор трехфазный;  ДЦ - принудительная циркуляция воздуха и масла с ненаправленным потоком масла; 400000 - номинальная мощность, кВ·А ;  220 - класс напряжения обмотки , кВ;

ОРУ – открытое распределительное устройство;

КРУ – комплектное распределительное устройство;

КРУЭ - комплектное распределительное устройство с элегазовой изоляцией.
