Презентация для проведения урока

Получение и передача переменного тока. Трансформатор

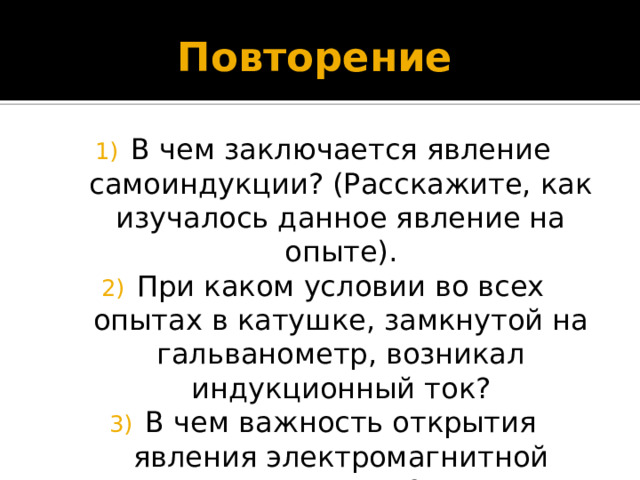

Повторение

• В чем заключается явление самоиндукции? (Расскажите, как изучалось данное явление на опыте).
• При каком условии во всех опытах в катушке, замкнутой на гальванометр, возникал индукционный ток?
• В чем важность открытия явления электромагнитной индукции?

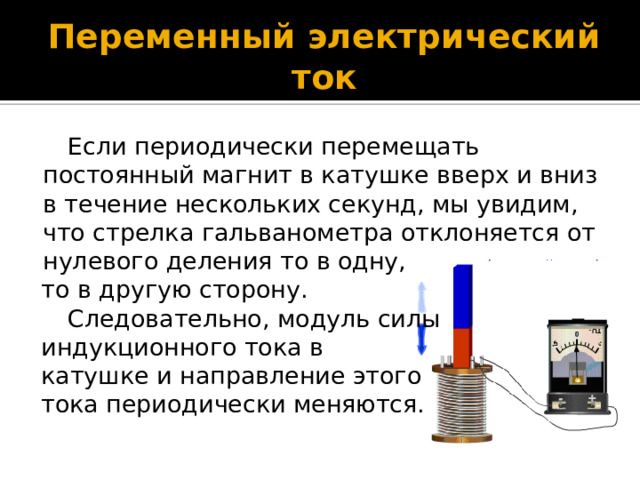

Переменный электрический ток

Если периодически перемещать постоянный магнит в катушке вверх и вниз в течение нескольких секунд, мы увидим, что стрелка гальванометра отклоняется от нулевого деления то в одну,

то в другую сторону.

Следовательно, модуль силы

индукционного тока в

катушке и направление этого

тока периодически меняются.

Определение переменного тока

Переменны ток – это электрический ток, периодически меняющийся по модулю и направлению.

Переменный ток имеет частоту – количество перемещений в противоположных направлениях за 1 секунду; напряжение ; силу .

Переменный ток подразделяется на низко (10-200 Гц)-, средне (200-1000 Гц)- и высокочастотный (2000 Гц).

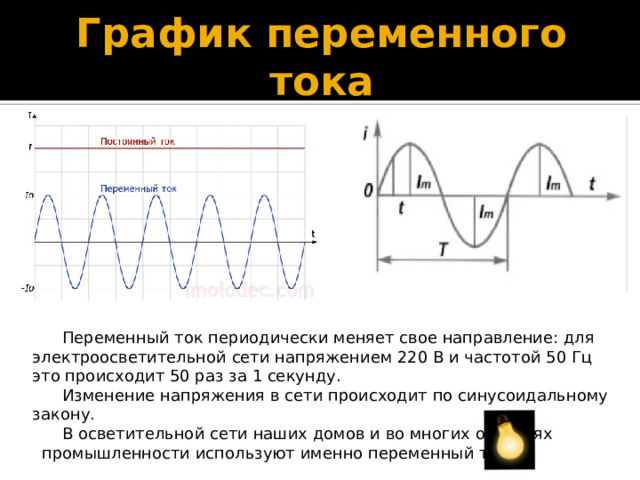

График переменного тока

Переменный ток периодически меняет свое направление: для электроосветительной сети напряжением 220 В и частотой 50 Гц это происходит 50 раз за 1 секунду.

Изменение напряжения в сети происходит по синусоидальному закону.

В осветительной сети наших домов и во многих отраслях

промышленности используют именно переменный ток.

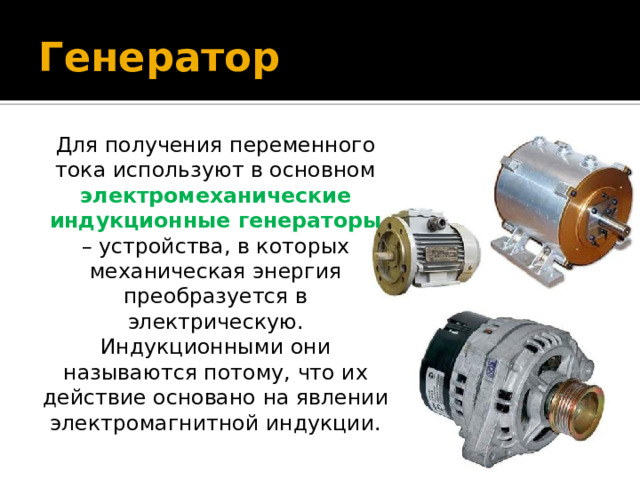

Генератор

Для получения переменного тока используют в основном электромеханические индукционные генераторы – устройства, в которых механическая энергия преобразуется в электрическую. Индукционными они называются потому, что их действие основано на явлении электромагнитной индукции.

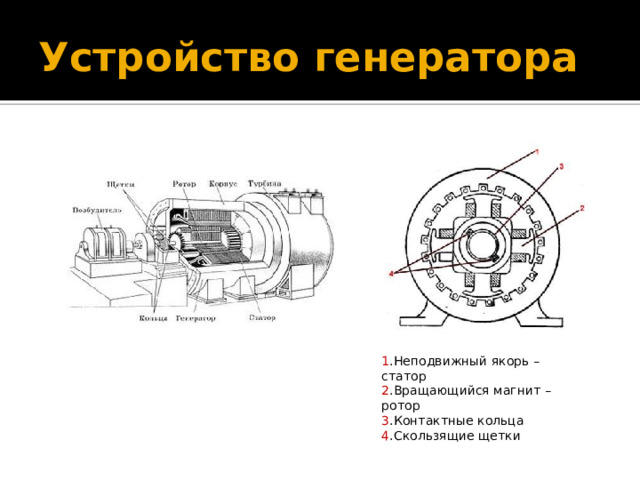

Устройство генератора

1 .Неподвижный якорь – статор

2 .Вращающийся магнит – ротор

3 .Контактные кольца

4 .Скользящие щетки

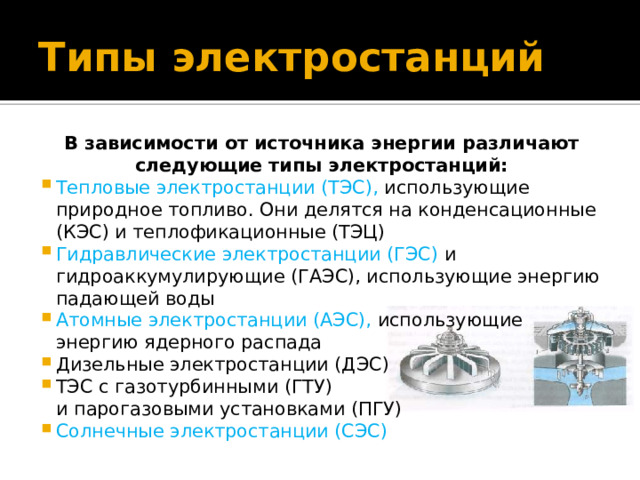

Типы электростанций

В зависимости от источника энергии различают следующие типы электростанций:

• Тепловые электростанции (ТЭС), использующие природное топливо. Они делятся на конденсационные (КЭС) и теплофикационные (ТЭЦ)
• Гидравлические электростанции (ГЭС) и гидроаккумулирующие (ГАЭС), использующие энергию падающей воды
• Атомные электростанции (АЭС), использующие энергию ядерного распада
• Дизельные электростанции (ДЭС)
• ТЭС с газотурбинными (ГТУ)

и парогазовыми установками (ПГУ)

• Солнечные электростанции (СЭС)

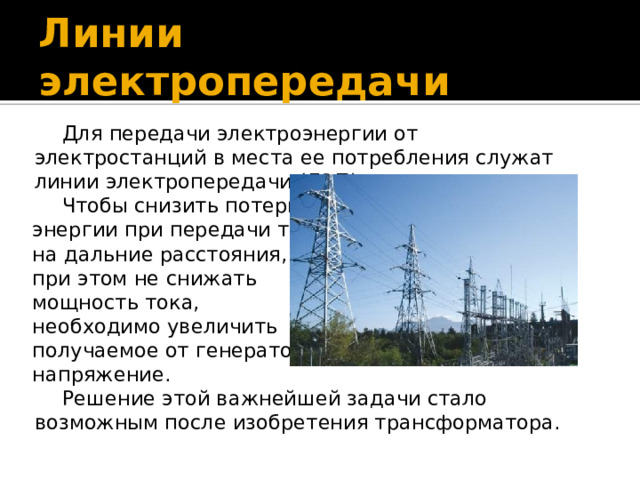

Линии электропередачи

Для передачи электроэнергии от электростанций в места ее потребления служат линии электропередачи (ЛЭП).

Чтобы снизить потери

энергии при передачи тока

на дальние расстояния, и

при этом не снижать

мощность тока,

необходимо увеличить

получаемое от генератора

напряжение.

Решение этой важнейшей задачи стало возможным после изобретения трансформатора.

Трансформатор

Русский ученый П. Н. Яблочков в 1876 году изобрел трансформатор.

Трансформатор – это устройство, предназначенное для увеличения или уменьшения переменного напряжения

и силы тока.

Трансформаторы служат для передачи и распределения электроэнергии потребителей; бывают: повышающие, понижающие, однофазные, трех и многофазные.

Павел Николаевич Яблочков 1847-1894гг

Устройство трансформатора

Протекающий в первичной обмотке ток создает переменное магнитное поле, которое порождает переменное электрическое поле. В результате действия этого поля на концах вторичной обмотки возникает переменное напряжение U 2 .

При трансформатор будет повышающим (так как ); при - понижающим (так как ).

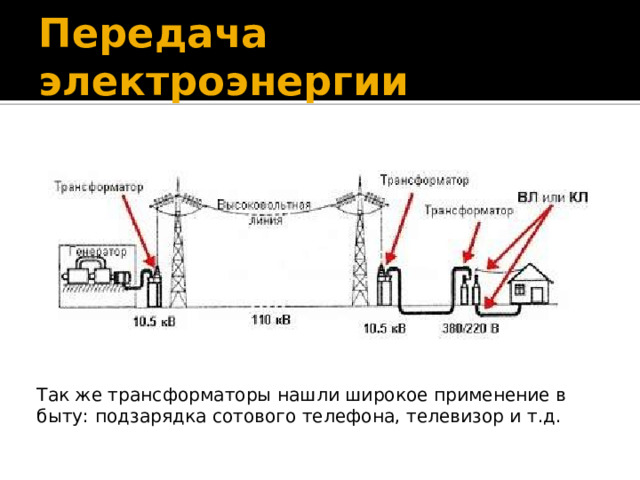

Передача электроэнергии

Так же трансформаторы нашли широкое применение в быту: подзарядка сотового телефона, телевизор и т.д.

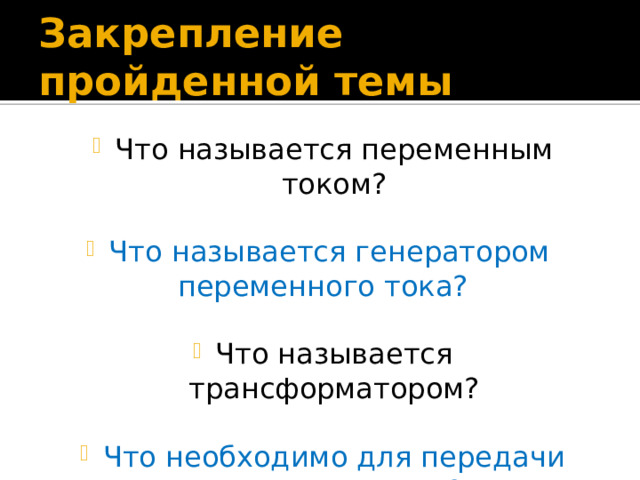

Закрепление пройденной темы

• Что называется переменным током?

• Что называется генератором

переменного тока?

• Что называется трансформатором?

• Что необходимо для передачи электроэнергии?

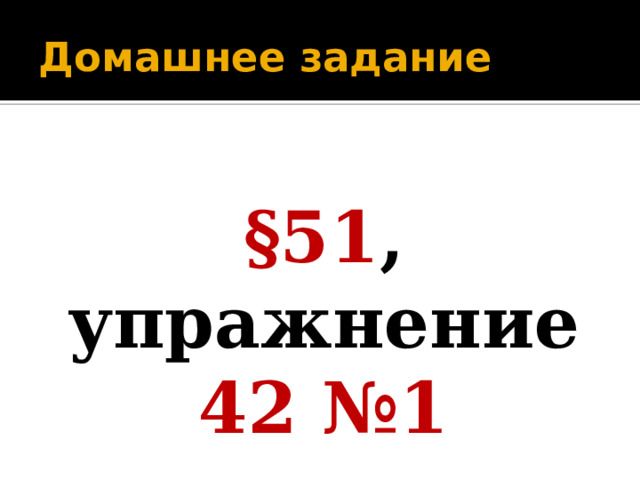

Домашнее задание

§51 , упражнение 42 №1
