Презентация "Интерфейс программного обеспечения AutoCAD"

Интерфейс AutoCAD

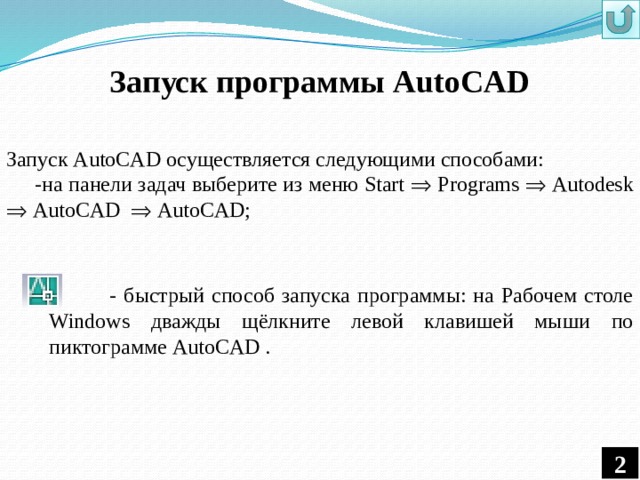

Запуск программы AutoCAD

Запуск AutoCAD осуществляется следующими способами:

-на панели задач выберите из меню Start  Programs  Autodesk  AutoCAD  AutoCAD;

- быстрый способ запуска программы: на Рабочем столе Windows дважды щёлкните левой клавишей мыши по пиктограмме AutoCAD .

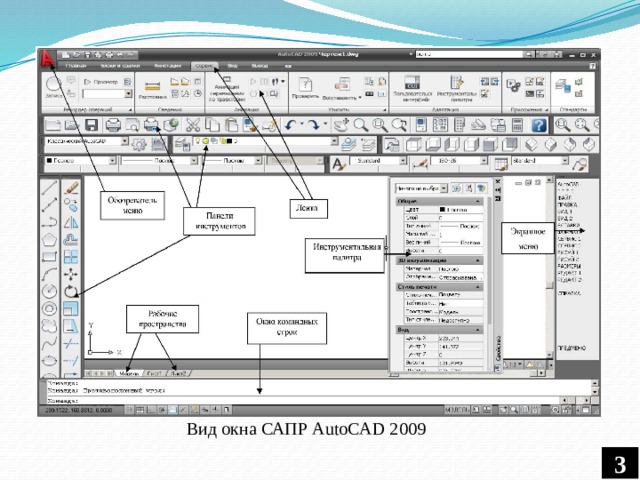

Вид окна САПР AutoCAD 2009

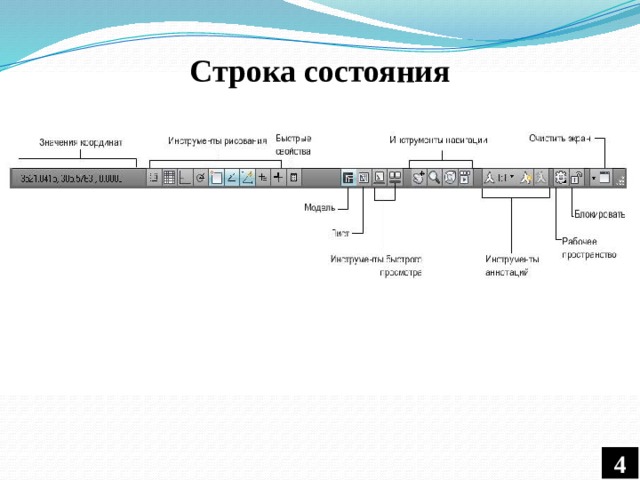

Строка состояния

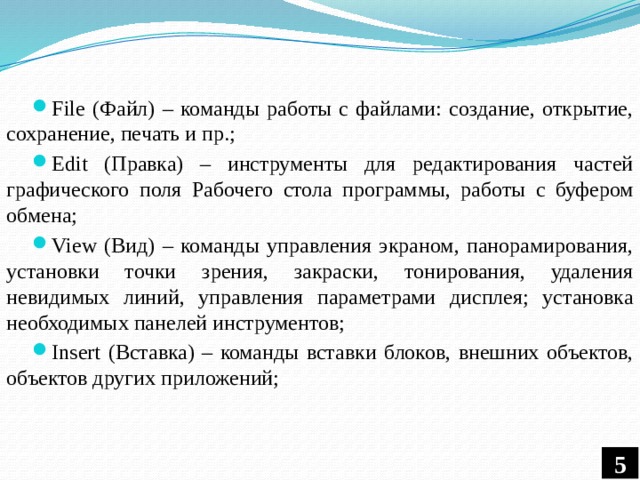

• File (Файл) – команды работы с файлами: создание, открытие, сохранение, печать и пр.;
• Edit (Правка) – инструменты для редактирования частей графического поля Рабочего стола программы, работы с буфером обмена;
• View (Вид) – команды управления экраном, панорамирования, установки точки зрения, закраски, тонирования, удаления невидимых линий, управления параметрами дисплея; установка необходимых панелей инструментов;
• Insert (Вставка) – команды вставки блоков, внешних объектов, объектов других приложений;

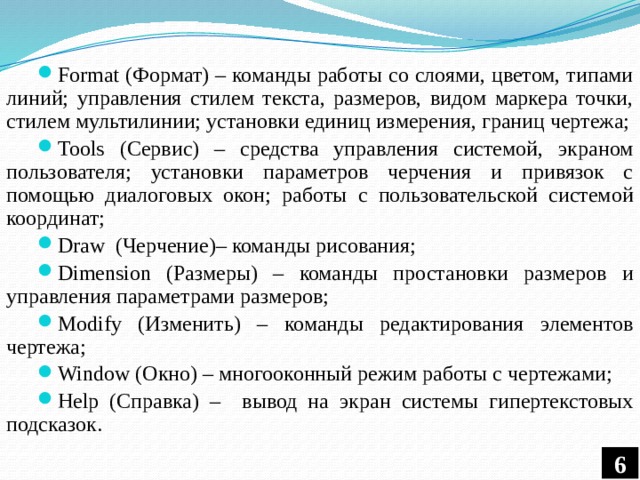

• Format (Формат) – команды работы со слоями, цветом, типами линий; управления стилем текста, размеров, видом маркера точки, стилем мультилинии; установки единиц измерения, границ чертежа;
• Tools (Сервис) – средства управления системой, экраном пользователя; установки параметров черчения и привязок с помощью диалоговых окон; работы с пользовательской системой координат;
• Draw (Черчение)– команды рисования;
• Dimension (Размеры) – команды простановки размеров и управления параметрами размеров;
• Modify (Изменить) – команды редактирования элементов чертежа;
• Window (Окно) – многооконный режим работы с чертежами;
• Help (Справка) – вывод на экран системы гипертекстовых подсказок.

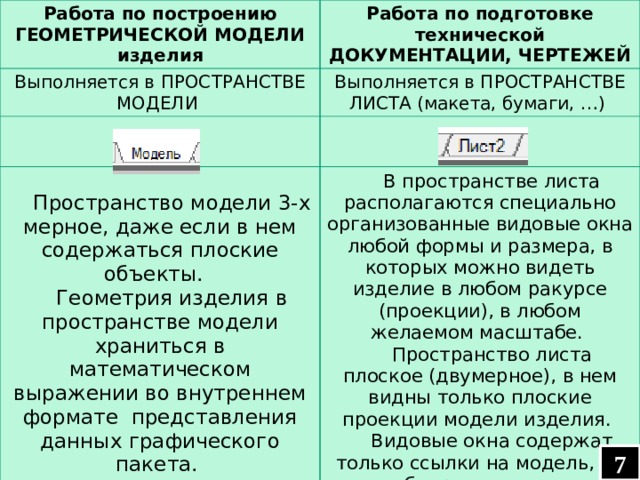

Работа по построению ГЕОМЕТРИЧЕСКОЙ МОДЕЛИ изделия

Работа по подготовке технической ДОКУМЕНТАЦИИ, ЧЕРТЕЖЕЙ

Выполняется в ПРОСТРАНСТВЕ МОДЕЛИ

Выполняется в ПРОСТРАНСТВЕ ЛИСТА (макета, бумаги, …)

Пространство модели 3-х мерное, даже если в нем содержаться плоские объекты.

В пространстве листа располагаются специально организованные видовые окна любой формы и размера, в которых можно видеть изделие в любом ракурсе (проекции), в любом желаемом масштабе.

Геометрия изделия в пространстве модели храниться в математическом выражении во внутреннем формате представления данных графического пакета.

Пространство листа плоское (двумерное), в нем видны только плоские проекции модели изделия.

Видовые окна содержат только ссылки на модель, не дублируют модель.

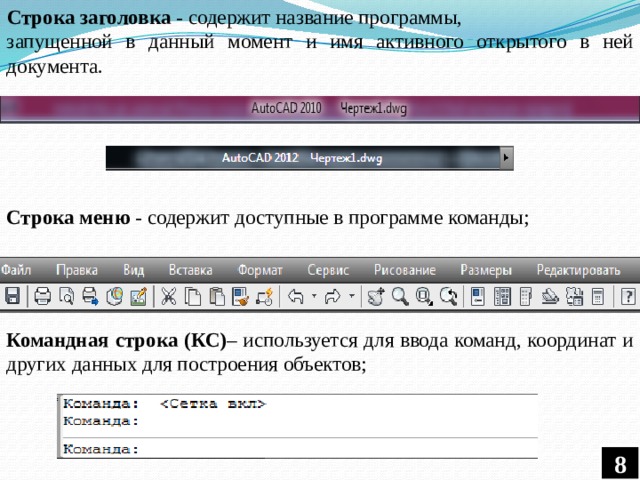

Строка заголовка - содержит название программы,

запущенной в данный момент и имя активного открытого в ней документа.

Строка меню - содержит доступные в программе команды;

Командная строка (КС) – используется для ввода команд, координат и других данных для построения объектов;

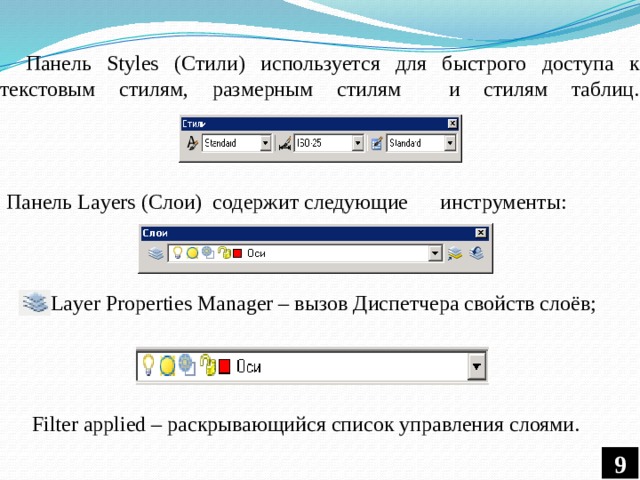

Панель Styles (Стили) используется для быстрого доступа к текстовым стилям, размерным стилям и стилям таблиц.

Панель Layers (Слои) содержит следующие инструменты:

Layer Properties Manager – вызов Диспетчера свойств слоёв;

Filter applied – раскрывающийся список управления слоями.

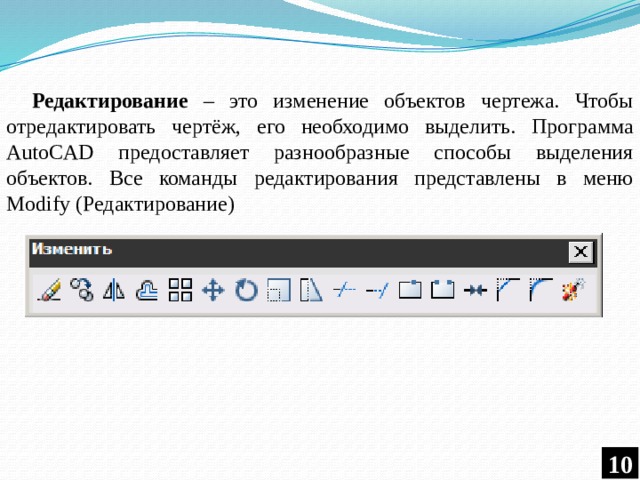

Редактирование – это изменение объектов чертежа. Чтобы отредактировать чертёж, его необходимо выделить. Программа AutoCAD предоставляет разнообразные способы выделения объектов. Все команды редактирования представлены в меню Modify (Редактирование)

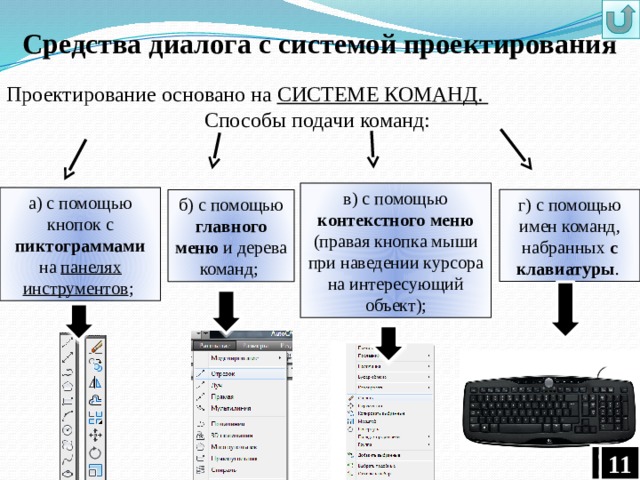

Средства диалога с системой проектирования

Проектирование основано на СИСТЕМЕ КОМАНД.

Способы подачи команд:

в) с помощью контекстного меню (правая кнопка мыши при наведении курсора на интересующий объект);

а) с помощью кнопок с пиктограммами на панелях инструментов ;

г) с помощью имен команд, набранных с клавиатуры .

б) с помощью главного меню и дерева команд;

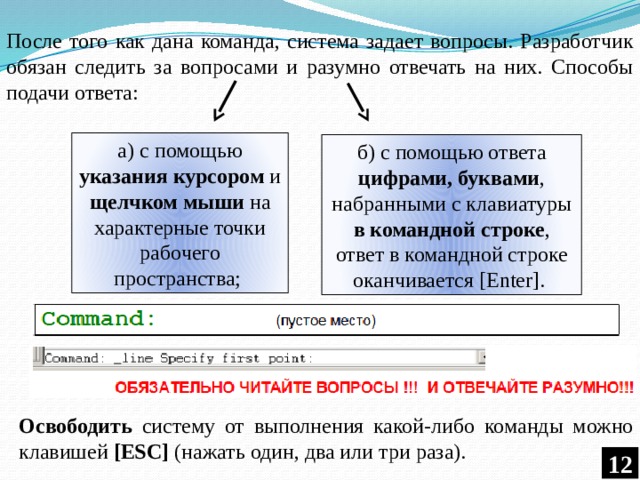

После того как дана команда, система задает вопросы. Разработчик обязан следить за вопросами и разумно отвечать на них. Способы подачи ответа:

а) с помощью указания курсором и щелчком мыши на характерные точки рабочего пространства;

б) с помощью ответа цифрами, буквами , набранными с клавиатуры в командной строке , ответ в командной строке оканчивается [Enter].

Освободить систему от выполнения какой-либо команды можно клавишей [ESC] (нажать один, два или три раза).
