Сложение сил. Равнодействующая сил.

Урок № 26

7 класс

Подготовил:

Солнцев Максим Юрьевич,

учитель физики МБОУ «Хохольский лицей»

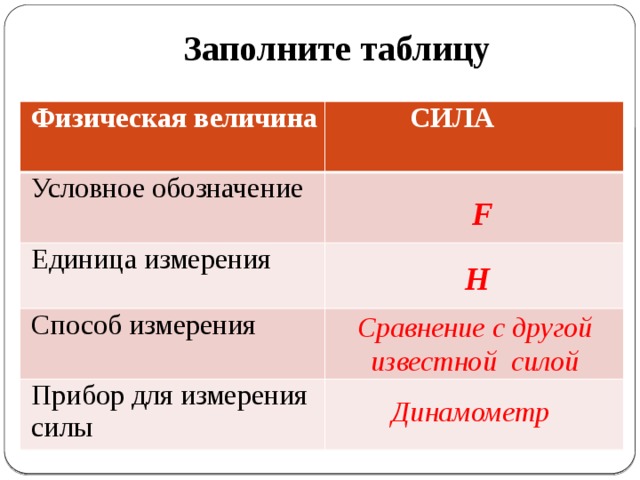

Заполните таблицу

Физическая величина

СИЛА

Условное обозначение

Единица измерения

Способ измерения

Прибор для измерения силы

F

Н

Сравнение с другой известной силой

Динамометр

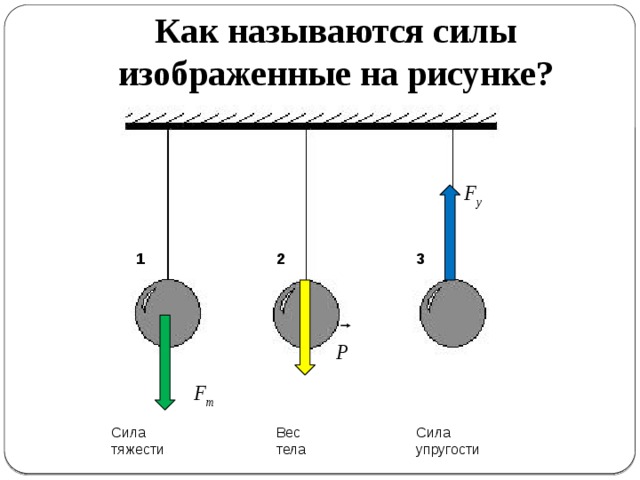

Как называются силы изображенные на рисунке?

1

2

3

Сила тяжести

Сила упругости

Вес тела

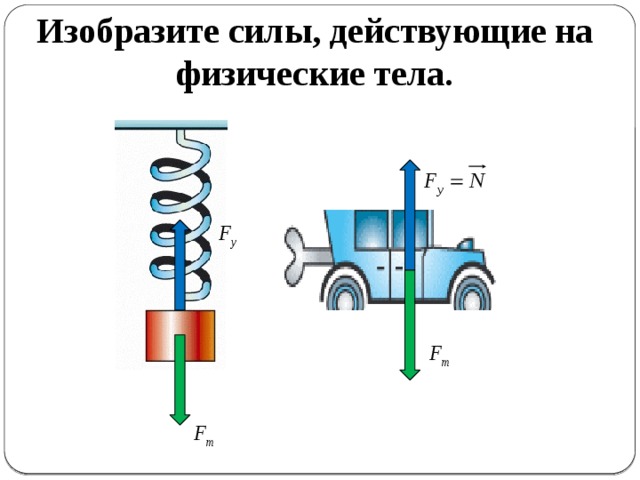

Изобразите силы, действующие на физические тела.

Какие силы действуют на монорельсовую дорогу? высотные здания? (Нью-Йорк)

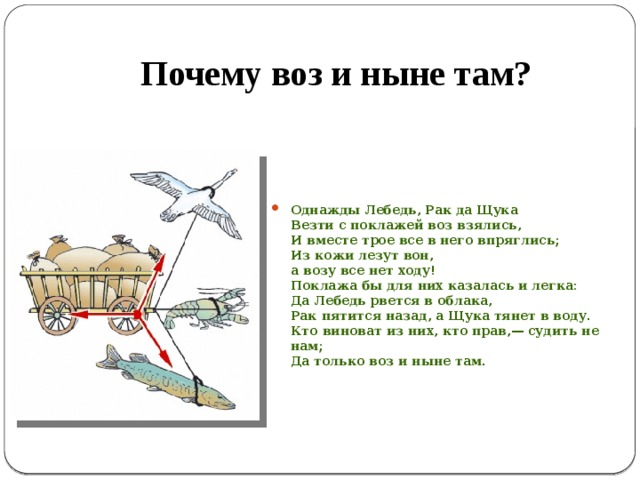

Почему воз и ныне там?

• Однажды Лебедь, Рак да Щука Везти с поклажей воз взялись, И вместе трое все в него впряглись; Из кожи лезут вон, а возу все нет ходу! Поклажа бы для них казалась и легка: Да Лебедь рвется в облака, Рак пятится назад, а Щука тянет в воду. Кто виноват из них, кто прав,— судить не нам; Да только воз и ныне там.

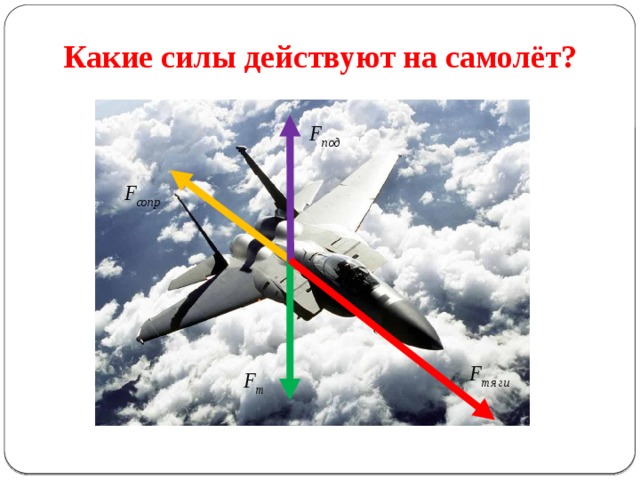

Какие силы действуют на самолёт?

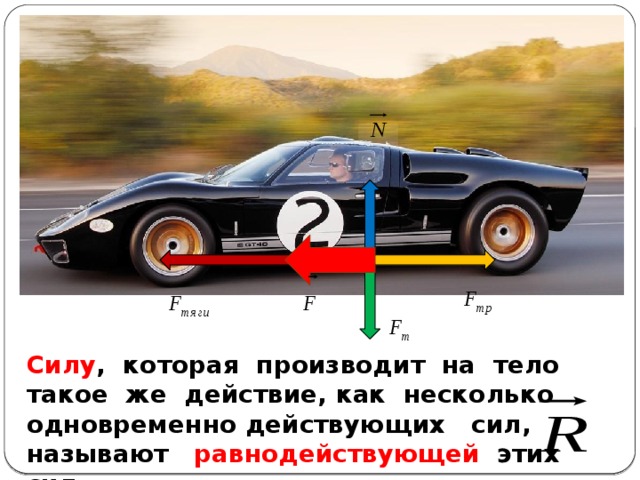

Силу , которая производит на тело такое же действие, как несколько одновременно действующих сил, называют равнодействующей этих сил

Сложение сил

• Модуль равнодействующей сил равен сумме модулей всех действующих сил, если они направлены вдоль одной прямой и в одну сторону . Направление равнодействую-щей в этом случае совпадает с направлением действующих сил

R = 5 Н + 3 Н = 8 Н ;

Разность сил

• Модуль равнодейству-ющей сил равен разности модулей действующих сил, если они направлены вдоль одной прямой и в противоположные стороны . Направлена равнодействующая в этом случае в сторону большей по модулю силы

R = 3 Н – 2 Н = 1 Н

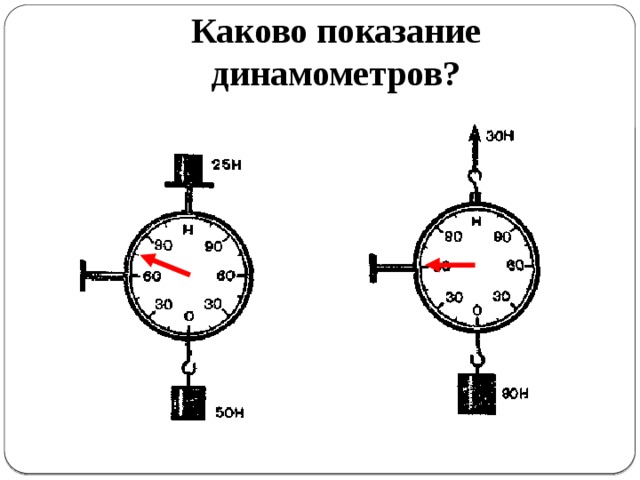

Каково показание динамометров?

ВЫВОДЫ: Как найти равнодействующую сил?

Направление

Рисунок

По одной

прямой в одну сторону

F 1 R

Формула

По одной прямой в разные стороны

F 1 R F 2

По одной прямой в разные стороны, равные друг другу

F 2

F 1 F 2

R = F 1 + F 2

R = F 2 - F 1

R = F 2 - F 1 = 0

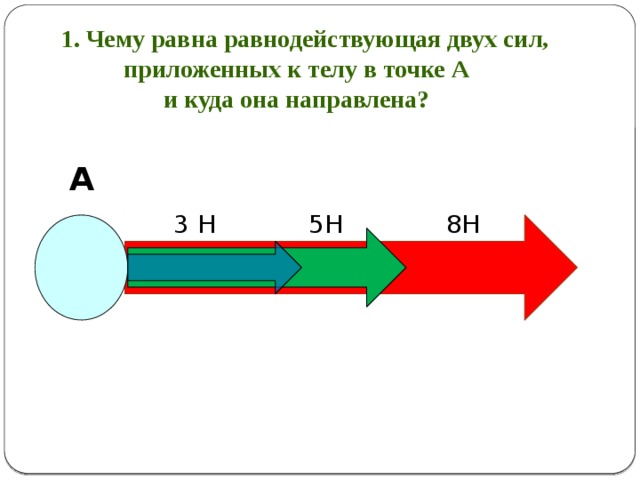

  1. Чему равна равнодействующая двух сил,

приложенных к телу в точке А

и куда она направлена?

А

8Н

5Н

3 Н

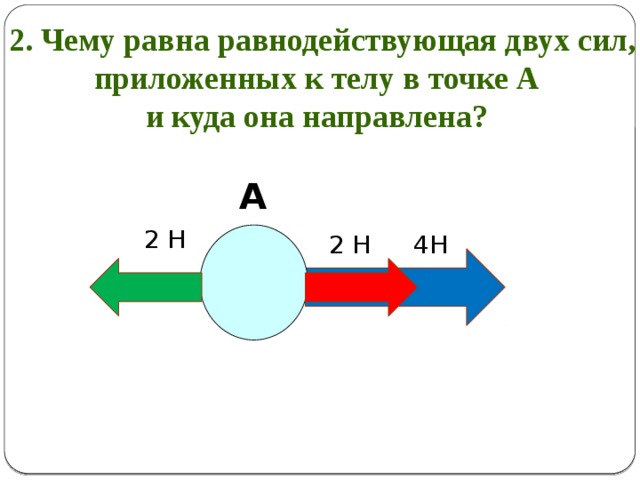

  2. Чему равна равнодействующая двух сил,

приложенных к телу в точке А

и куда она направлена?

А

2 Н

4Н

2 Н

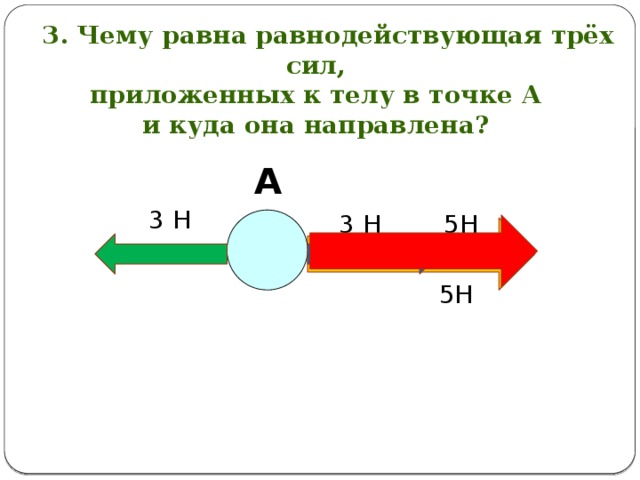

  3. Чему равна равнодействующая трёх сил,

приложенных к телу в точке А

и куда она направлена?

А

3 Н

5Н

3 Н

5Н

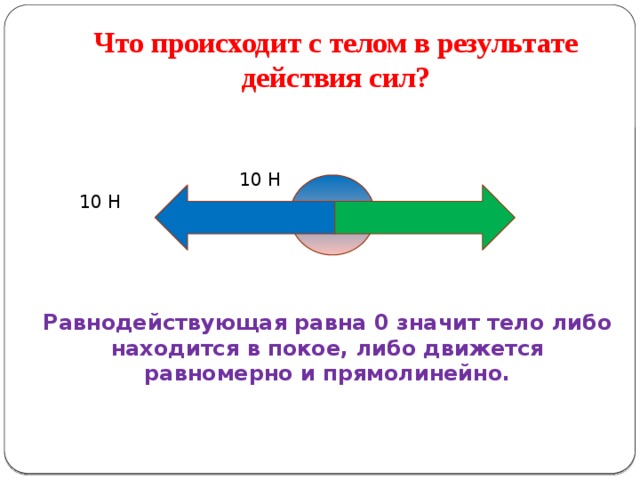

Что происходит с телом в результате действия сил?

10 Н 10 Н

Равнодействующая равна 0 значит тело либо находится в покое, либо движется равномерно и прямолинейно.

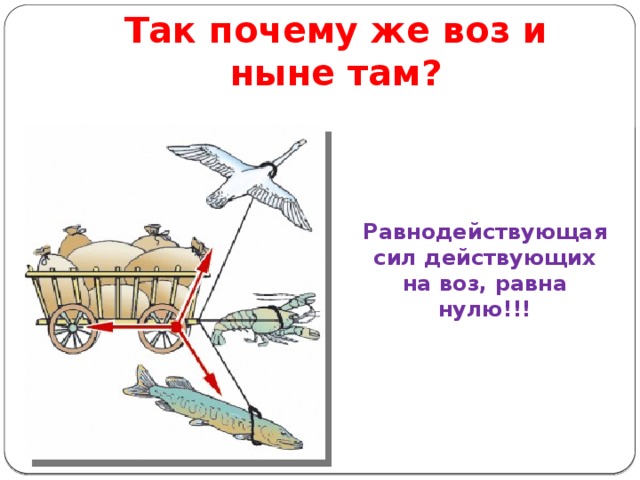

Так почему же воз и ныне там?

Равнодействующая сил действующих на воз, равна нулю!!!

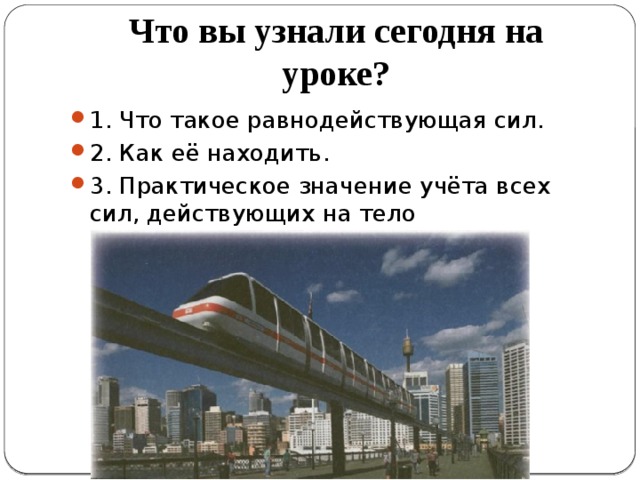

Что вы узнали сегодня на уроке?

• 1. Что такое равнодействующая сил.
• 2. Как её находить.
• 3. Практическое значение учёта всех сил, действующих на тело

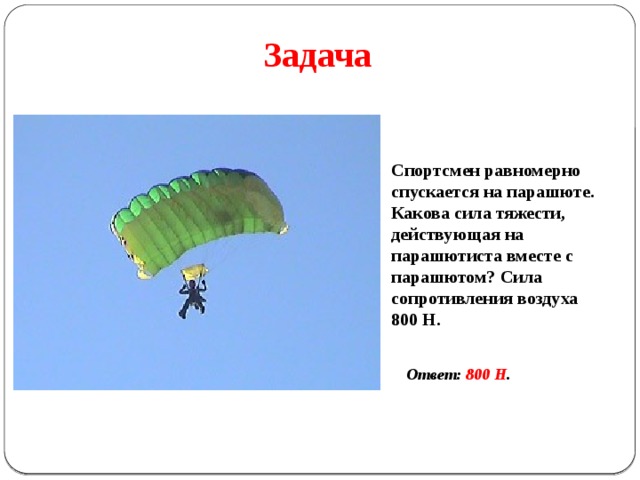

Задача

Спортсмен равномерно спускается на парашюте. Какова сила тяжести, действующая на парашютиста вместе с парашютом? Сила сопротивления воздуха 800 Н.

Ответ: 800 Н .

Решите задачу

Дед, взявшись за репку, развивает силу тяги до 600 Н, бабка до 100 Н, внучка до 50 Н, Жучка до 30 Н, кошка до 10 Н и мышка до 2 Н. Справилась бы с репкой эта компания без мышки, если силы, удерживающие репку, равны 791 Н?

Ответ : 792 Н, нет .

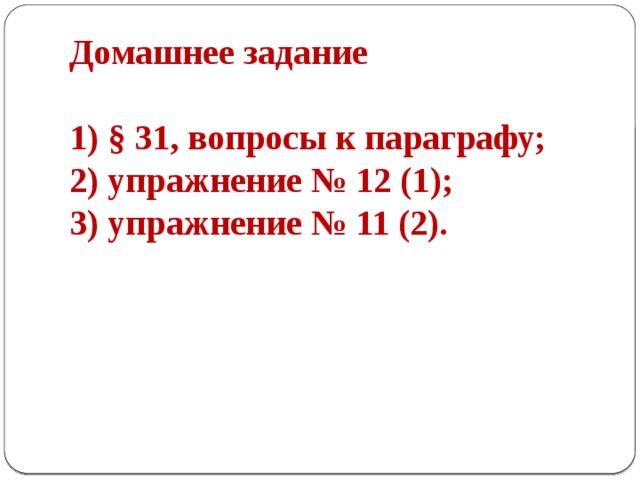

Домашнее задание 1) § 31, вопросы к параграфу; 2) упражнение № 12 (1); 3) упражнение № 11 (2).
