Презентация к уроку ИКТ 8 класс.

ПРОГРАММИРОВАНИЕ РАЗВЕТВЛЯЮЩИХСЯ АЛГОРИТМОВ

НАЧАЛА ПРОГРАММИРОВАНИЯ

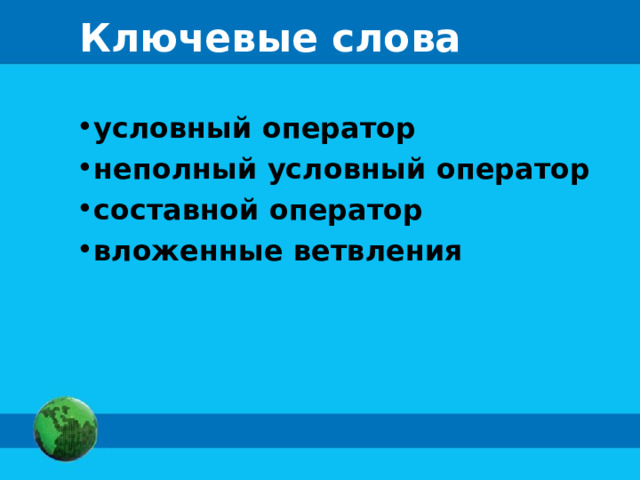

Ключевые слова

• условный оператор
• неполный условный оператор
• составной оператор
• вложенные ветвления

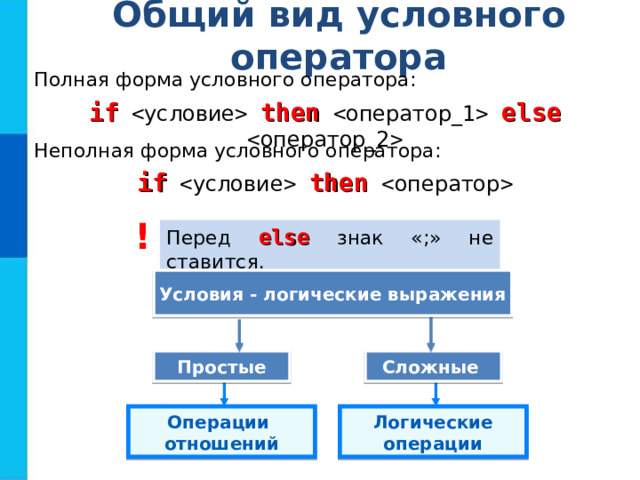

Общий вид условного оператора

Полная форма условного оператора:

if then else

Неполная форма условного оператора:

if then

!

Перед else знак «;» не ставится.

Условия - логические выражения

Простые

Сложные

Операции

отношений

Логические

операции

'); readln (a, b); write ('Введите x'); readln (x); if (x=a) and (xthen writeln ('Точка принадлежит отрезку') else writeln ('Точка не принадлежит отрезку') еnd. a, b, x (x=a) and (xда нет НЕТ ДА " width="640"

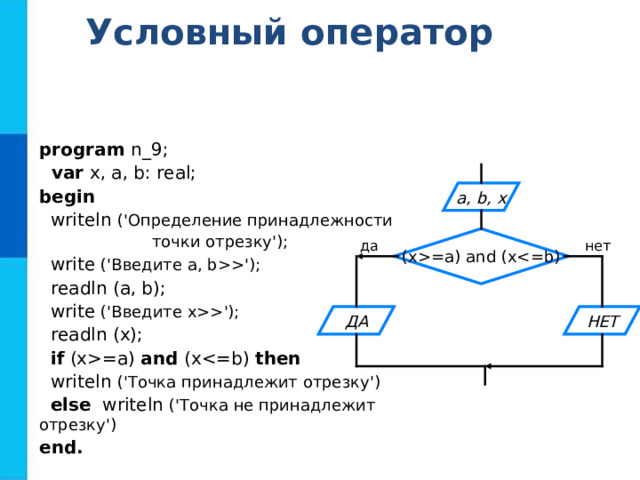

Условный оператор

program n_9;

var x, a, b: real;

begin

writeln ('Определение принадлежности

точки отрезку');

write ('Введите а, b');

readln (a, b);

write ('Введите x');

readln (x);

if (x=a) and (xthen

writeln ('Точка принадлежит отрезку')

else writeln ('Точка не принадлежит отрезку')

еnd.

a, b, x

(x=a) and (x

да

нет

НЕТ

ДА

'); readln (a, b, c); y:=a; if (by) then y:=b; if (cy) then y:=c; writeln ('y=', y) end. Y:=A нет да BY Y:=B да нет CY Y:=C " width="640"

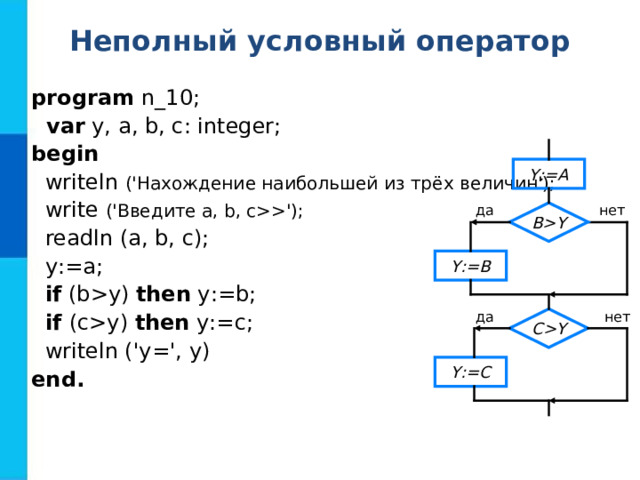

Неполный условный оператор

program n_10;

var y, a, b, c: integer;

begin

writeln ('Нахождение наибольшей из трёх величин');

write ('Введите а, b, с');

readln (a, b, c);

y:=a;

if (by) then y:=b;

if (cy) then y:=c;

writeln ('y=', y)

end.

Y:=A

нет

да

BY

Y:=B

да

нет

CY

Y:=C

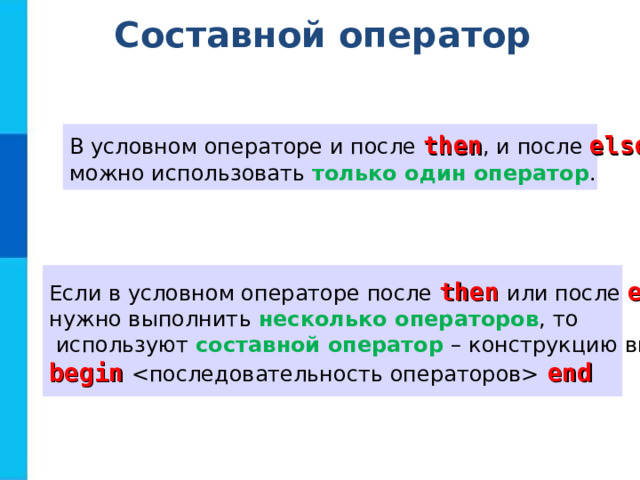

Составной оператор

В условном операторе и после then , и после else

можно использовать только один оператор .

Если в условном операторе после then или после else

нужно выполнить несколько операторов , то

используют составной оператор – конструкцию вида:

begin end

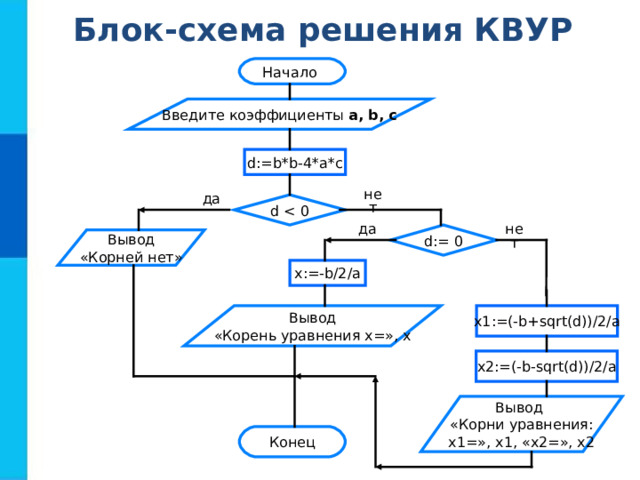

Блок-схема решения КВУР

Начало

Введите коэффициенты a, b, c

d : =b*b-4*a*c

нет

да

d

нет

да

d : = 0

Вывод

«Корней нет»

x : =-b/2/a

Вывод

«Корень уравнения х=», х

х1:= (-b+sqrt(d) ) /2/a

х 2 := (-b-sqrt(d) ) /2/a

Вывод

«Корни уравнения:

х1=», х1, «х2=», х2

Конец

'); readln (a, b, c); d:=b*b-4*a*c; if dthen writeln ('Корней нет') else if d=0 then begin x:=-b/2/a; writeln ('Корень уравнения x=', x:9:3) end else begin x1:=(-b+sqrt(d))/2/a; x2:=(-b-sqrt(d))/2/a; writeln ('Корни уравнения:'); writeln ('x1=', x1:9:3); writeln ('x2=', x2:9:3) end end. " width="640"

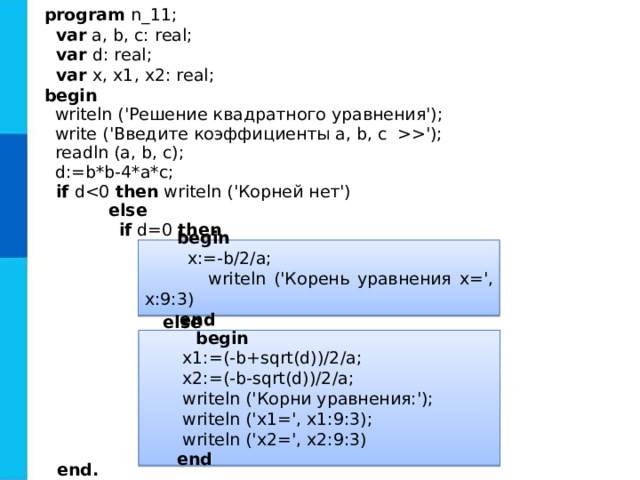

program n_11;

var a, b, c: real;

var d: real;

var x, x1, x2: real;

begin

writeln ('Решение квадратного уравнения');

write ('Введите коэффициенты a, b, c ');

readln (a, b, c);

d:=b*b-4*a*c;

if dthen writeln ('Корней нет')

else

if d=0 then

begin

x:=-b/2/a;

writeln ('Корень уравнения x=', x:9:3)

end

else

begin

x1:=(-b+sqrt(d))/2/a;

x2:=(-b-sqrt(d))/2/a;

writeln ('Корни уравнения:');

writeln ('x1=', x1:9:3);

writeln ('x2=', x2:9:3)

end

end.

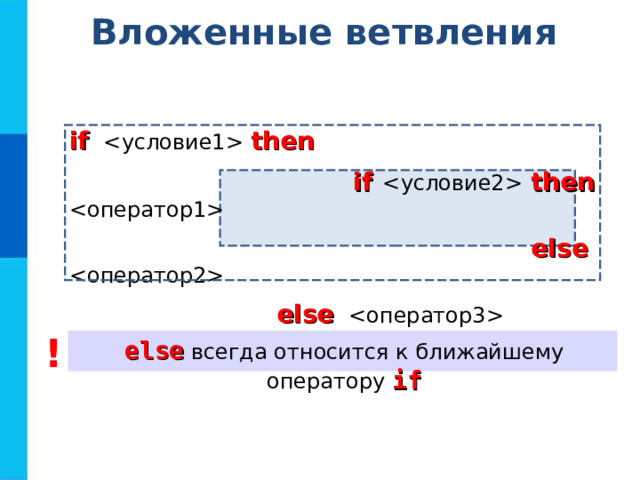

Вложенные ветвления

if then

if then

else

else

!

else всегда относится к ближайшему оператору if

'); readln (a, b); if a0 then begin x:=-b/a; writeln ('Корень уравнения x=', x:9:3) end else if b0 then writeln ('Корней нет') else writeln ('x – любое число'); end . Любое число Корней нет " width="640"

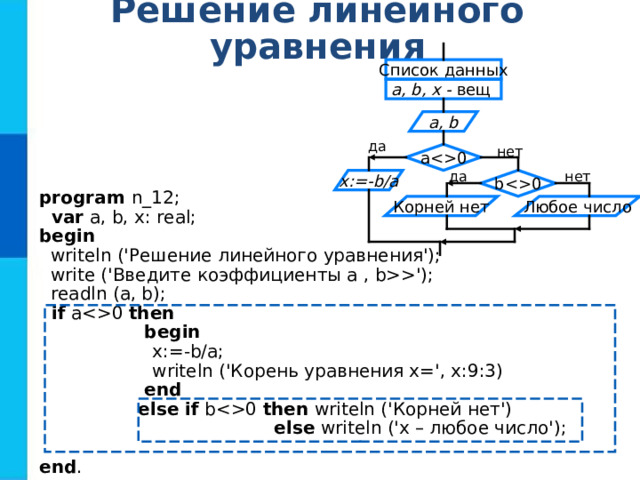

Решение линейного уравнения

Список данных

a, b, x - вещ

a, b

да

нет

a 0

да

нет

b0

x:= - b/a

program n_12;

var a, b, x: real;

begin

writeln ('Решение линейного уравнения');

write ('Введите коэффициенты a , b');

readln (a, b);

if a0 then

begin

x:=-b/a;

writeln ('Корень уравнения x=', x:9:3)

end

else if b0 then writeln ('Корней нет')

else writeln ('x – любое число');

end .

Любое число

Корней нет

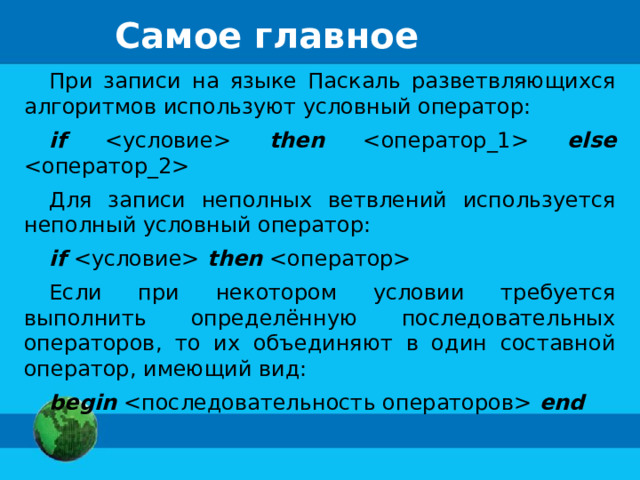

Самое главное

При записи на языке Паскаль разветвляющихся алгоритмов используют условный оператор:

if then else

Для записи неполных ветвлений используется неполный условный оператор:

if then

Если при некотором условии требуется выполнить определённую последовательных операторов, то их объединяют в один составной оператор, имеющий вид:

begin end

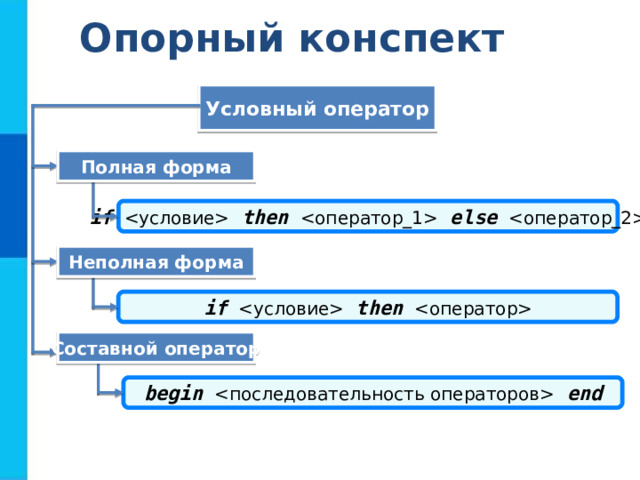

Опорный конспект

Условный оператор

Полная форма

if then else

Неполная форма

if then

Составной оператор

begin en d
