Презентация к уроку информатики по теме "Компьютерные сети"

Локальные компьютерные сети

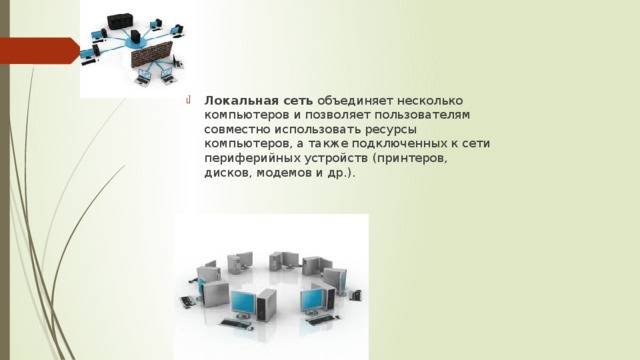

• Локальная сеть объединяет несколько компьютеров и позволяет пользователям совместно использовать ресурсы компьютеров, а также подключенных к сети периферийных устройств (принтеров, дисков, модемов и др.).

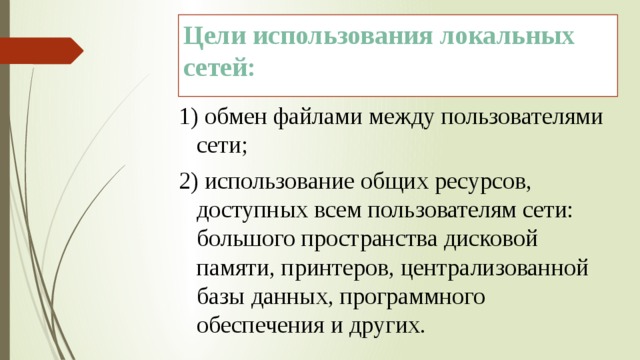

Цели использования локальных сетей:

1) обмен файлами между пользователями сети;

2) использование общих ресурсов, доступных всем пользователям сети: большого пространства дисковой памяти, принтеров, централизованной базы данных, программного обеспечения и других.

• Пользователи локальной сети – рабочая группа.

А компьютеры, за которыми они работают – рабочие станции .

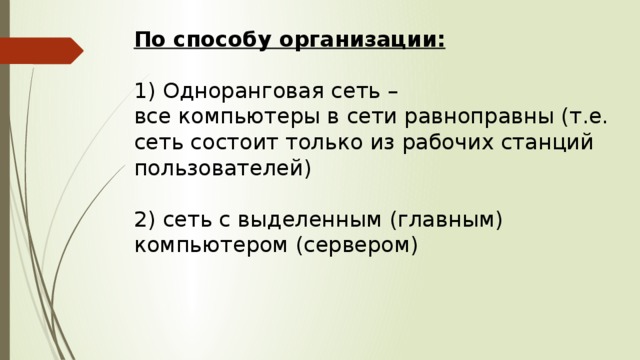

По способу организации: 1) Одноранговая сеть – все компьютеры в сети равноправны (т.е. сеть состоит только из рабочих станций пользователей) 2) сеть с выделенным (главным) компьютером (сервером)

Конфигурации локальных сетей

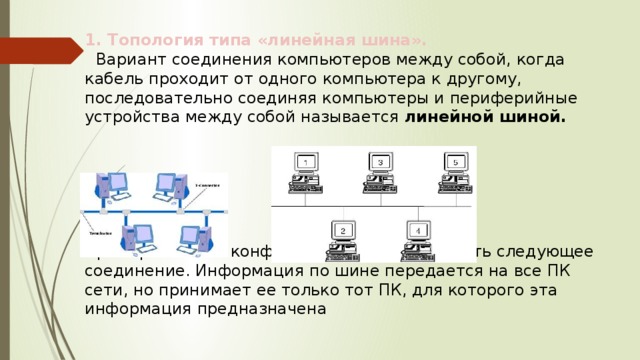

1. Топология типа «линейная шина».

Вариант соединения компьютеров между собой, когда кабель проходит от одного компьютера к другому, последовательно соединяя компьютеры и периферийные устройства между собой называется  линейной шиной.

Примером такой конфигурации может служить следующее соединение. Информация по шине передается на все ПК сети, но принимает ее только тот ПК, для которого эта информация предназначена

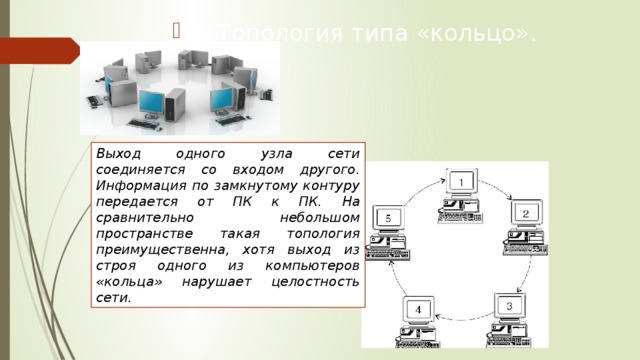

• 2. Топология типа «кольцо».

Выход одного узла сети соединяется со входом другого. Информация по замкнутому контуру передается от ПК к ПК. На сравнительно небольшом пространстве такая топология преимущественна, хотя выход из строя одного из компьютеров «кольца» нарушает целостность сети.

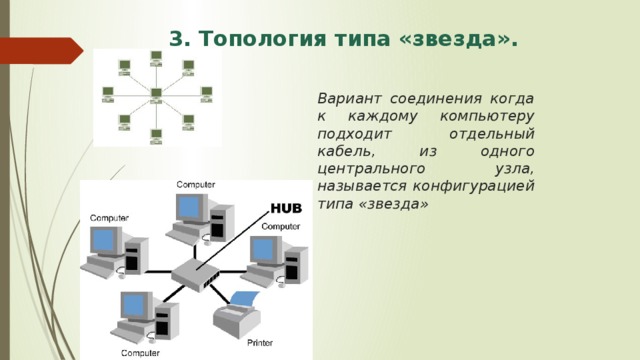

3. Топология типа «звезда».

Вариант соединения когда к каждому компьютеру подходит отдельный кабель, из одного центрального узла, называется конфигурацией типа «звезда»

4. Древовидная топология

     Компьютеры сети могут находиться на разных уровнях (этажах). В этом случае может быть применена такая конфигурация, которую часто называют  "снежинка".

5 . Полносвязная топология

Топология компьютерной сети, в которой каждая рабочая станция подключена ко всем остальным. Этот вариант является громоздким и неэффективным, несмотря на свою логическую простоту.

Чаще всего эта топология используется в многомашинных комплексах или глобальных сетях при малом количестве рабочих станций.

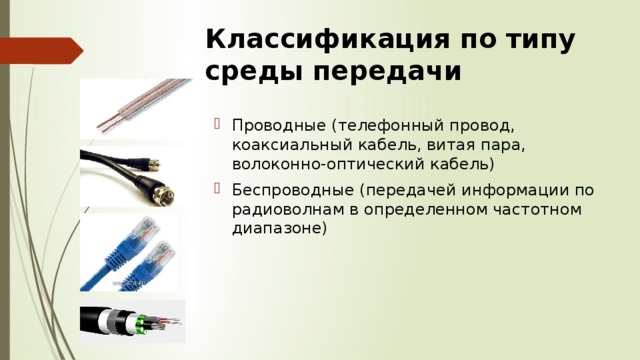

Классификация по типу среды передачи

• Проводные (телефонный провод, коаксиальный кабель, витая пара, волоконно-оптический кабель)
• Беспроводные (передачей информации по радиоволнам в определенном частотном диапазоне)

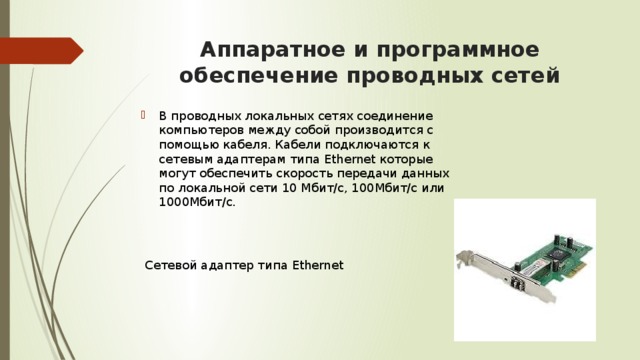

Аппаратное и программное обеспечение проводных сетей

• В проводных локальных сетях соединение компьютеров между собой производится с помощью кабеля. Кабели подключаются к сетевым адаптерам типа Ethernet которые могут обеспечить скорость передачи данных по локальной сети 10 Мбит/с, 100Мбит/с или 1000Мбит/с.

Сетевой адаптер типа Ethernet

Аппаратное и программное обеспечение беспроводных сетей

• Для подключения к локальной сети портативных компьютеров часто используется беспроводное подключение, при котором передача данных осуществляется с помощью электромагнитных волн. В беспроводных локальных сетях в качестве центрального сетевого устройства используется точка доступа. Беспроводные сети типа Wi-Fi могут обеспечить скорость передачи данных до 54 Мбит/с, однако скорость зависит от количества подключенных компьютеров и от расстояния до точки доступа.
