Презентация к уроку "Исполнитель Чертежник. Использование вспомогательных алгоритмов"

Исполнитель Чертежник. Использование вспомогательных алгоритмов.

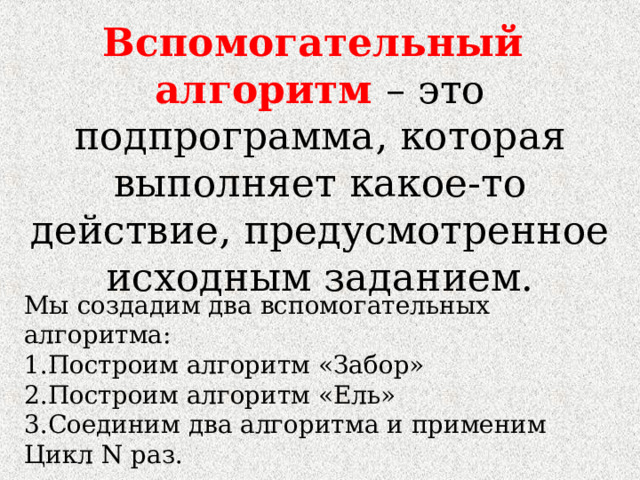

Вспомогательный алгоритм – это подпрограмма, которая выполняет какое-то действие, предусмотренное исходным заданием.

Мы создадим два вспомогательных алгоритма:

• Построим алгоритм «Забор»
• Построим алгоритм «Ель»
• Соединим два алгоритма и применим Цикл N раз.

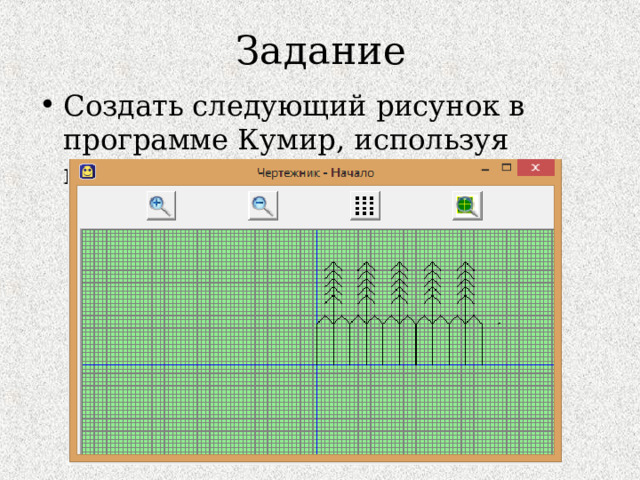

Задание

• Создать следующий рисунок в программе Кумир, используя исполнитель Чертежник.

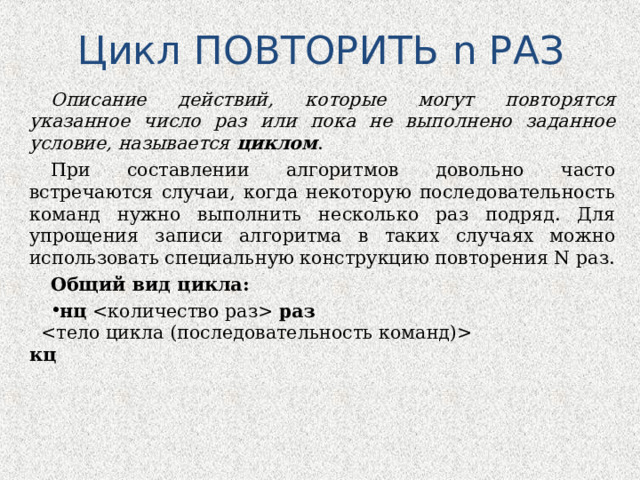

Цикл ПОВТОРИТЬ n РАЗ

Описание действий, которые могут повторятся указанное число раз или пока не выполнено заданное условие, называется циклом .

При составлении алгоритмов довольно часто встречаются случаи, когда некоторую последовательность команд нужно выполнить несколько раз подряд. Для упрощения записи алгоритма в таких случаях можно использовать специальную конструкцию повторения N раз.

Общий вид цикла:

• нц    раз     кц

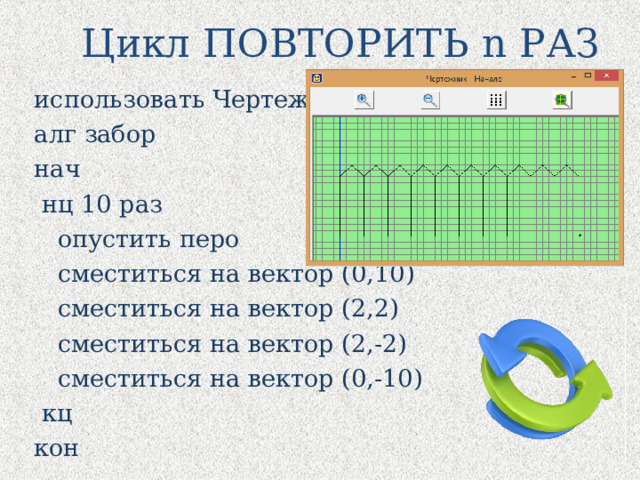

Цикл ПОВТОРИТЬ n РАЗ

использовать Чертежник

алг забор

нач

нц 10 раз

опустить перо

сместиться на вектор (0,10)

сместиться на вектор (2,2)

сместиться на вектор (2,-2)

сместиться на вектор (0,-10)

кц

кон

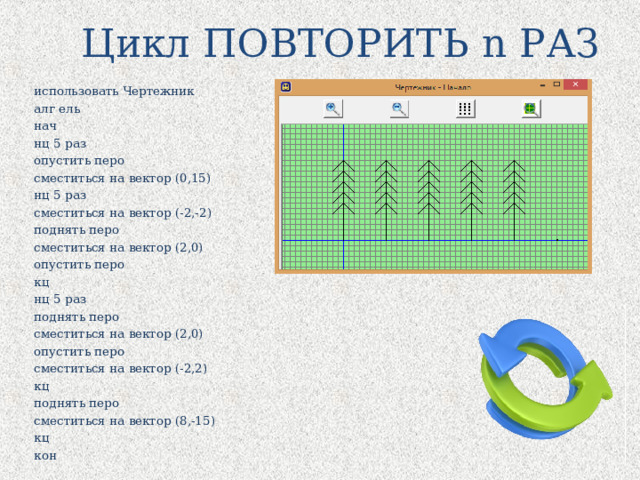

Цикл ПОВТОРИТЬ n РАЗ

использовать Чертежник

алг ель

нач

нц 5 раз

опустить перо

сместиться на вектор (0,15)

нц 5 раз

сместиться на вектор (-2,-2)

поднять перо

сместиться на вектор (2,0)

опустить перо

кц

нц 5 раз

поднять перо

сместиться на вектор (2,0)

опустить перо

сместиться на вектор (-2,2)

кц

поднять перо

сместиться на вектор (8,-15)

кц

кон

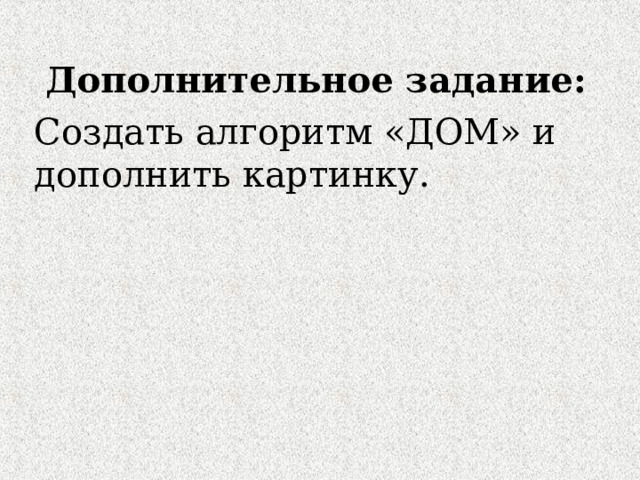

Дополнительное задание:

Создать алгоритм «ДОМ» и дополнить картинку.
