Деловая игра «Взаимодействие работников железнодорожного транспорта при выполнении ремонтных работ на перегоне»

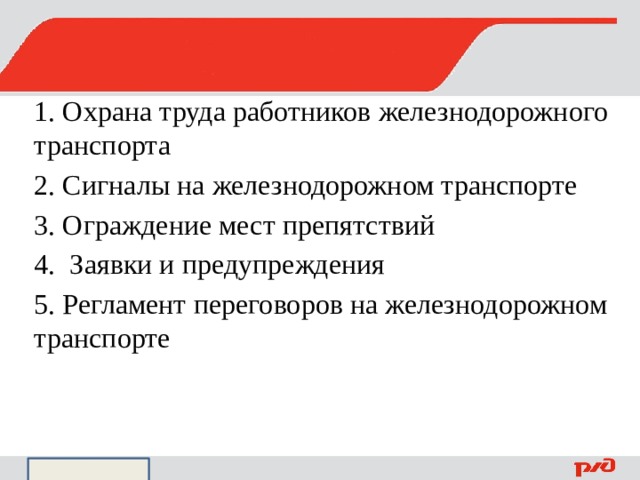

1. Охрана труда работников железнодорожного транспорта

2. Сигналы на железнодорожном транспорте

3. Ограждение мест препятствий

4. Заявки и предупреждения

5. Регламент переговоров на железнодорожном транспорте

Правила и схемы безопасного прохода через пути

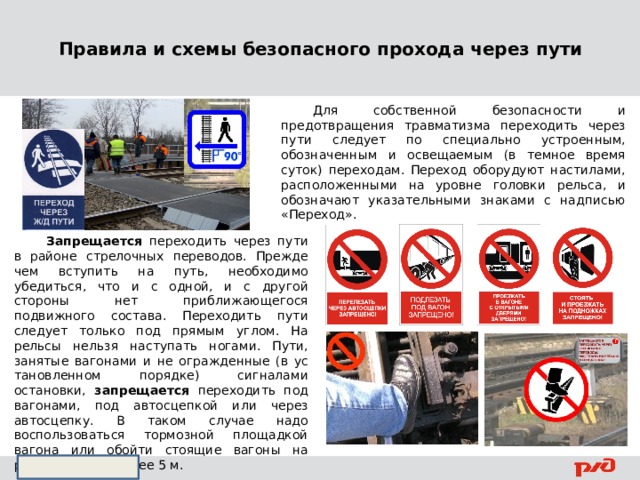

Для собственной безопасности и предотвращения травматизма переходить через пути следует по специально устроенным, обозначенным и освещаемым (в темное время суток) переходам. Переход оборудуют настилами, расположенными на уровне головки рельса, и обозначают указательными знаками с надписью «Переход».

Запрещается переходить через пути в районе стрелочных переводов. Прежде чем вступить на путь, необходимо убедиться, что и с одной, и с другой стороны нет приближающегося подвижного состава. Пе­реходить пути следует только под прямым углом. На рельсы нельзя наступать ногами. Пути, занятые вагонами и не огражденные (в ус­тановленном порядке) сигналами остановки, запрещается переходить под вагонами, под автосцепкой или через автосцепку. В таком слу­чае надо воспользоваться тормозной площадкой вагона или обойти стоящие вагоны на расстоянии не менее 5 м.

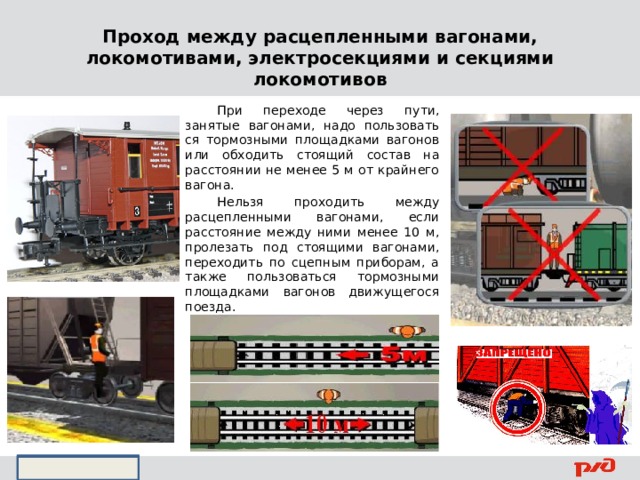

Проход между расцепленными вагонами, локомотивами, электросекциями и секциями локомотивов

При переходе через пути, занятые вагонами, надо пользовать­ся тормозными площадками вагонов или обходить стоящий со­став на расстоянии не менее 5 м от крайнего вагона.

Нельзя проходить между расцепленными вагонами, если расстояние между ними менее 10 м, пролезать под стоящими вагонами, пе­реходить по сцепным приборам, а также пользоваться тормозны­ми площадками вагонов движущегося поезда.

Меры безопасности при пропуске подвижного состава

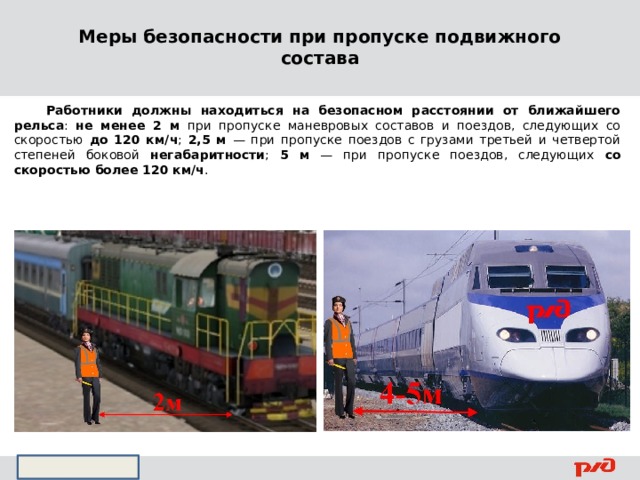

Работники должны находиться на безопасном расстоянии от ближайшего рельса : не менее 2 м при пропуске маневровых составов и поездов, следующих со скоростью до 120 км/ч ; 2,5 м — при пропуске поездов с грузами третьей и четвертой степеней боковой негабаритности ; 5 м — при пропуске поездов, следующих со скоростью более 120 км/ч .

Правила схода с пути при производстве работ в случае приближения поезда

При производстве путевых работ на перегонах, в случае приближения поезда, следующего со скоростью до 120 км/ч, рабочие отводятся от пути с таким расчетом, чтобы при расстоянии до поезда не менее 400 м на пути не осталось ни одного человека.

Расстояния, на которые должны отводиться рабочие, следующие: при приближении поезда — не менее 2 м; при работе путеукладчика, электробалластера, уборочной машины, рельсошлифовального поезда и других путевых машин тяжелого типа — не менее 5 м, путевого струга — не менее 10 м, машин, оборудованных щебнеочистительными устройствами, двухпутных и роторных снегоочистителей — не менее 5 м в сторону, противоположную выбросу снега, льда или засорителей; при работе однопутных снегоочистителей — не менее 25 м.

На участках движения поездов со скоростью более 120 км/ч не позднее чем за 5 мин до прохода поезда рабочие отводятся от пути в полевую сторону на расстояние не менее 4 м от ближайшего рельса. При пропуске поезда на станции рабочие и руководитель работ должны находиться в месте, заранее указанном руководителем.

Сигнальная одежда, сигнальные принадлежности, средства информации и связи при производстве работ на железнодорожных путях

  Приказ Министерства здравоохранения и социального развития РФ от 22 октября 2008 г. N 582н «ОБ УТВЕРЖДЕНИИ ТИПОВЫХ НОРМ БЕСПЛАТНОЙ ВЫДАЧИ СЕРТИФИЦИРОВАННЫХ СПЕЦИАЛЬНОЙ ОДЕЖДЫ, СПЕЦИАЛЬНОЙ ОБУВИ И ДРУГИХ СРЕДСТВ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ РАБОТНИКАМ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ, ЗАНЯТЫМ НА РАБОТАХ С ВРЕДНЫМИ И (ИЛИ) ОПАСНЫМИ УСЛОВИЯМИ ТРУДА, А ТАКЖЕ НА РАБОТАХ, ВЫПОЛНЯЕМЫХ В ОСОБЫХ ТЕМПЕРАТУРНЫХ УСЛОВИЯХ ИЛИ СВЯЗАННЫХ С ЗАГРЯЗНЕНИЕМ

Жилет сигнальный 2 Класс защиты

Сигнальные принадлежности : флаги желтый и красный в чехле, свисток, фонарь.

Ремонтно-оперативная радиосвязь - комплекс стационарных и подвижных технических средств радиосвязи, обеспечивающий связь при производстве работ по ремонту и обслуживанию технических средств на железнодорожных станциях и перегонах.

Сигнализаторы оповещения предназначены для предупреж­дения работающих на путях в горловинах станций, путях разъ­ездов и постов примыкания, оборудованных электрической цент­рализацией, о приближении подвижного состава. Для этого сиг­нализаторы снабжены звуковым и световым сигналами. Они имеют также контрольные сигналы, сообщающие об исправности блоков оповещения.

Сигнал оповещения о приближении подвижного состава, следующего по разрешающим показаниям поездных сигналов, подается не ме­нее чем за 50 с до приближения поезда к месту работ.

При приближении поезда к зоне производства работ звучит сигнал оповещения.

Если сигнал (как контрольный, так и оповеще­ния) отсутствует, надо немедленно прекратить работу и доло­жить о случившемся дежурному по станции или диспетчеру дис­петчерской централизации.

РУЧНЫЕ СИГНАЛЫ

Красным развернутым флагом днем и красным огнем ручного фонаря ночью — «Стой! Движение запрещено»

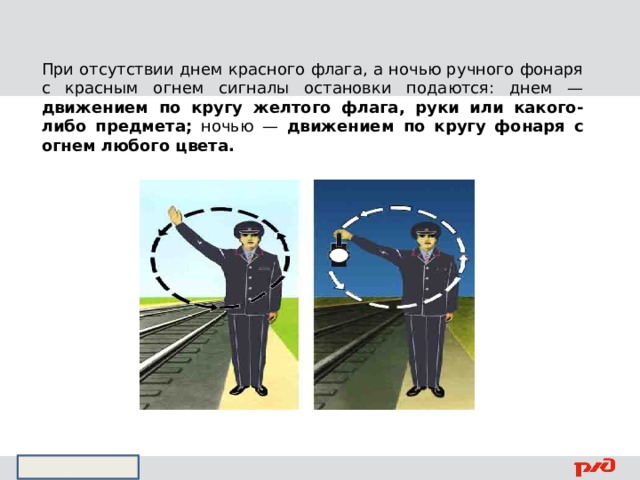

При отсутствии днем красного флага, а ночью ручного фонаря с красным огнем сигналы остановки подаются: днем — движением по кругу желтого флага, руки или какого-либо предмета; ночью — движением по кругу фонаря с огнем любого цвета.

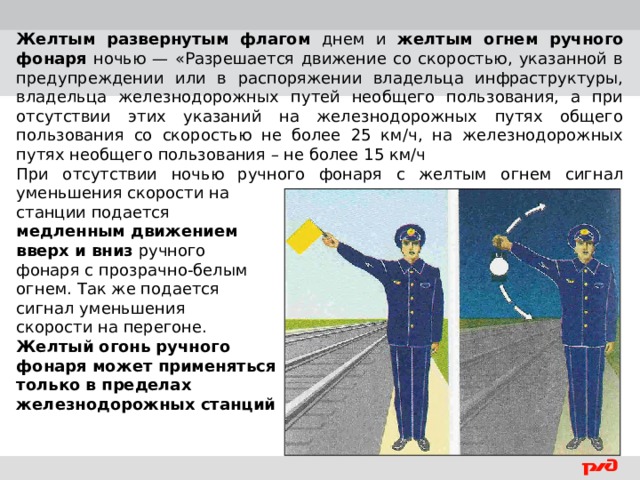

Желтым развернутым флагом днем и желтым огнем ручного фонаря ночью — «Разрешается движение со скоростью, указанной в предупреждении или в распоряжении владельца инфраструктуры, владельца железнодорожных путей необщего пользования, а при отсутствии этих указаний на железнодорожных путях общего пользования со скоростью не более 25 км/ч, на железнодорожных путях необщего пользования – не более 15 км/ч

При отсутствии ночью ручного фонаря с желтым огнем сигнал уменьшения скорости на

станции подается

медленным движением

вверх и вниз ручного

фонаря с прозрачно-белым

огнем. Так же подается

сигнал уменьшения

скорости на перегоне.

Желтый огонь ручного

фонаря может применяться

только в пределах

железнодорожных станций

При свободности пути и отсутствии препятствия для движения подается сигнал днем – свернутым желтым флагом, ночью – прозрачно-белым огнем ручного фонаря.

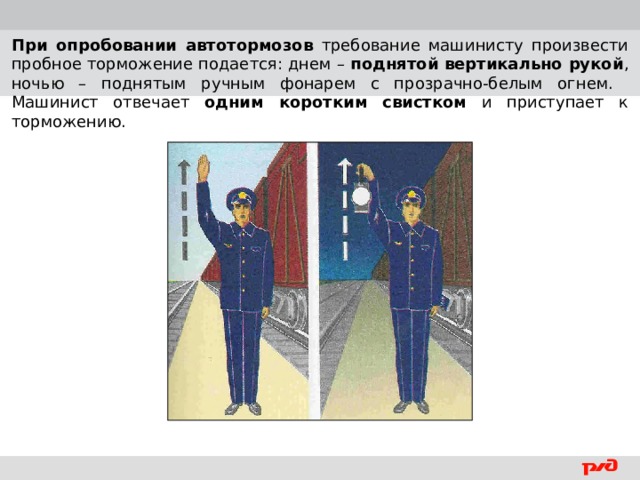

При опробовании автотормозов требование машинисту произвести пробное торможение подается: днем – поднятой вертикально рукой , ночью – поднятым ручным фонарем с прозрачно-белым огнем. Машинист отвечает одним коротким свистком и приступает к торможению.

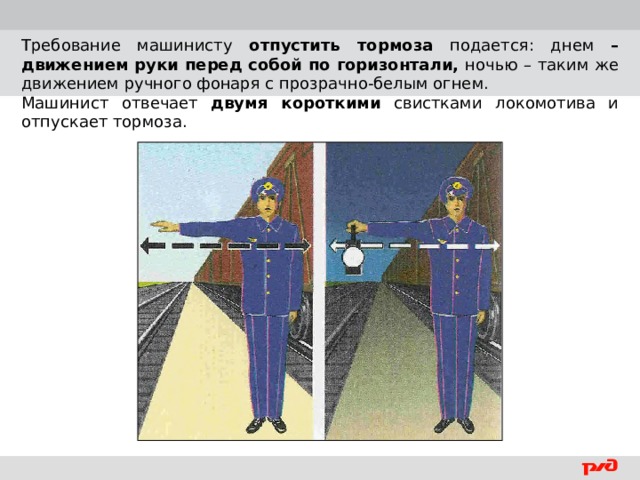

Требование машинисту отпустить тормоза подается: днем – движением руки перед собой по горизонтали, ночью – таким же движением ручного фонаря с прозрачно-белым огнем.

Машинист отвечает двумя короткими свистками локомотива и отпускает тормоза.

При маневрах подаются ручные и звуковые сигналы:

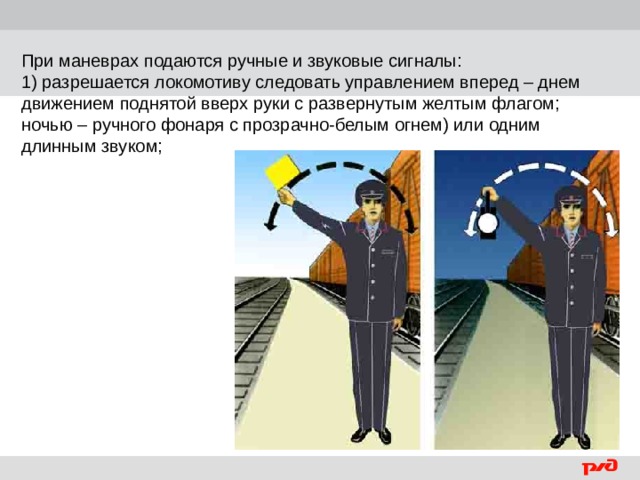

1) разрешается локомотиву следовать управлением вперед – днем движением поднятой вверх руки с развернутым желтым флагом; ночью – ручного фонаря с прозрачно-белым огнем) или одним длинным звуком;

При маневрах подаются ручные и звуковые сигналы:

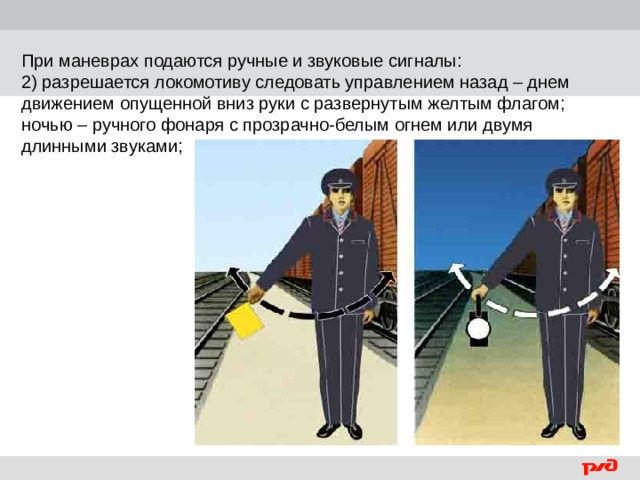

2) разрешается локомотиву следовать управлением назад – днем движением опущенной вниз руки с развернутым желтым флагом; ночью – ручного фонаря с прозрачно-белым огнем или двумя длинными звуками;

При маневрах подаются ручные и звуковые сигналы:

3) тише – днем медленными движениями вверх и вниз развернутого желтого флага; ночью – ручного фонаря с прозрачно-белым огнем или двумя короткими звуками;

При маневрах подаются ручные и звуковые сигналы:

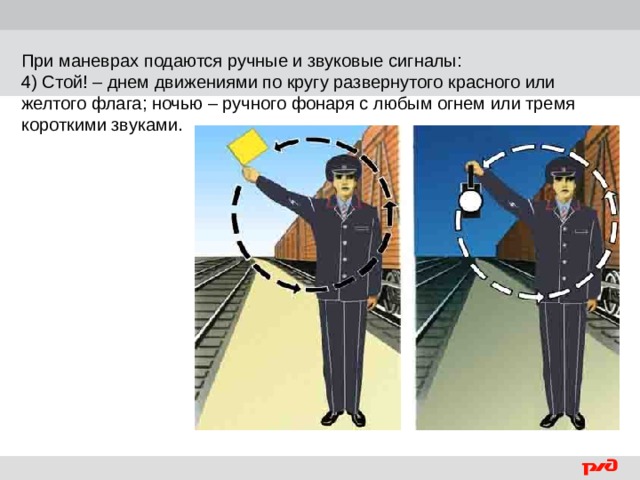

4) Стой! – днем движениями по кругу развернутого красного или желтого флага; ночью – ручного фонаря с любым огнем или тремя короткими звуками.

Сигналы ограждения

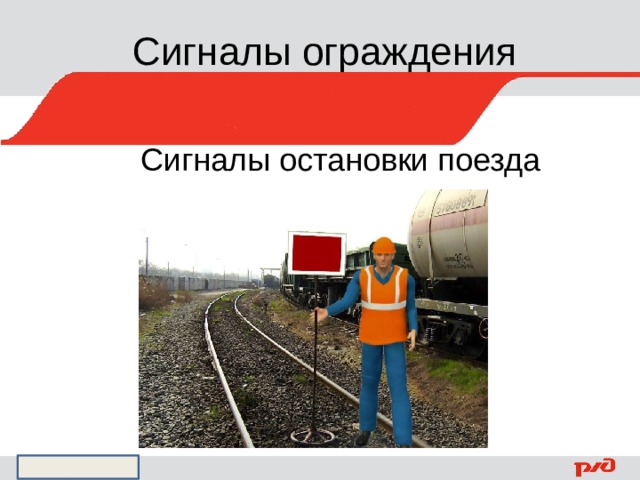

Сигналы остановки поезда

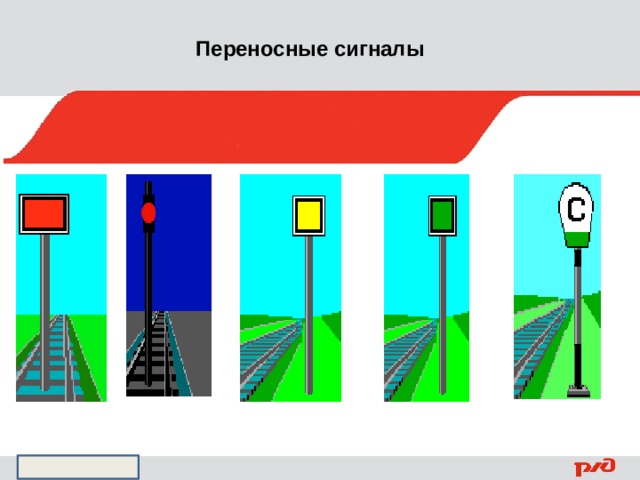

Переносные сигналы

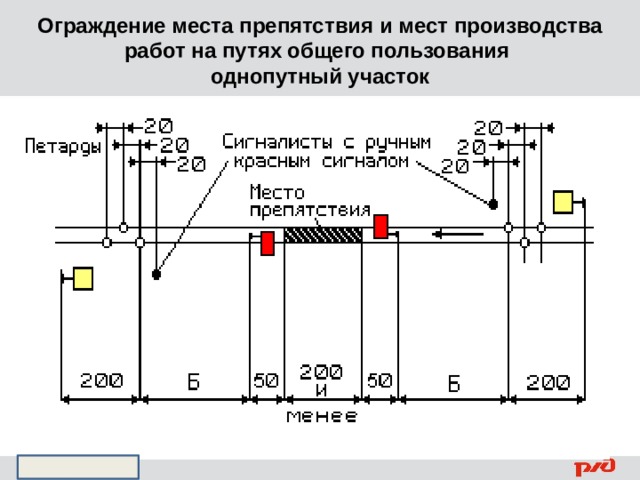

Ограждение места препятствия и мест производства работ на путях общего пользования однопутный участок

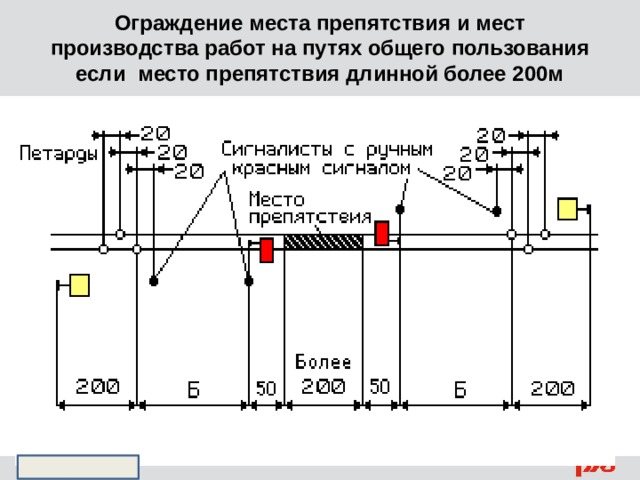

Ограждение места препятствия и мест производства работ на путях общего пользования если место препятствия длинной более 200м

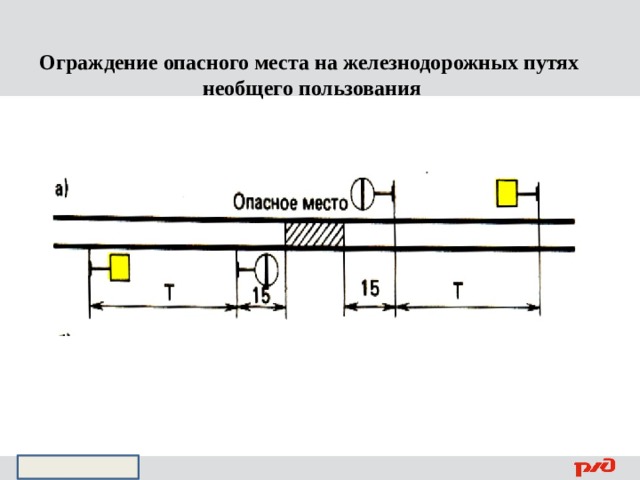

Ограждение опасного места на железнодорожных путях

необщего пользования

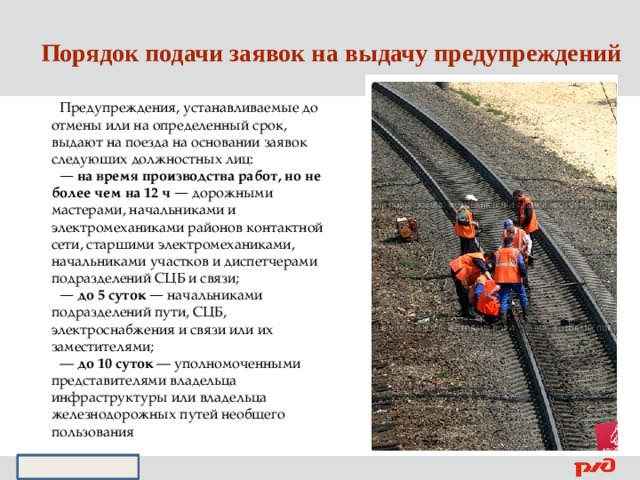

Порядок подачи заявок и выдача предупреждений на ограничение скорости движения поездов и маневровой работы

Порядок подачи заявок на выдачу предупреждений

Предупреждения, устанавливаемые до отмены или на определенный срок, выдают на поезда на основании заявок следующих должностных лиц:

— на время производства работ, но не более чем на 12 ч — дорожными мастерами, начальниками и электромеханиками районов контактной сети, старшими электромеханиками, начальниками участков и диспетчерами подразделений СЦБ и связи;

— до 5 суток — начальниками подразделений пути, СЦБ, электроснабжения и связи или их заместителями;

— до 10 суток — уполномоченными представителями владельца инфраструктуры или владельца железнодорожных путей необщего пользования

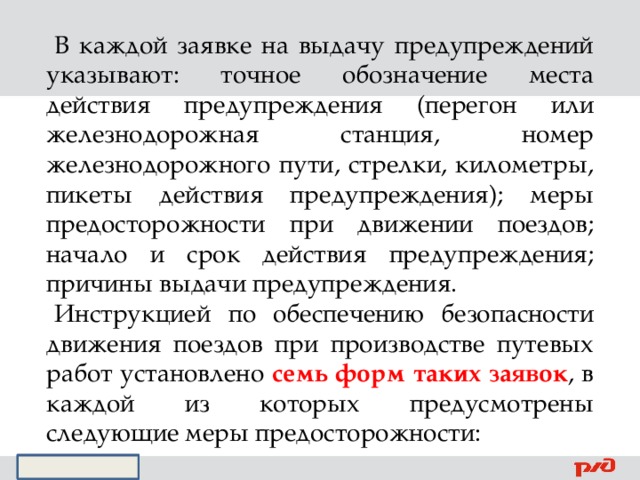

В каждой заявке на выдачу предупреждений указывают: точное обозначение места действия предупреждения (перегон или железнодорожная станция, номер железнодорожного пути, стрелки, километры, пикеты действия предупреждения); меры предосторожности при движении поездов; начало и срок действия предупреждения; причины выдачи предупреждения.

Инструкцией по обеспечению безопасности движения поездов при производстве путевых работ установлено семь форм таких заявок , в каждой из которых предусмотрены следующие меры предосторожности:

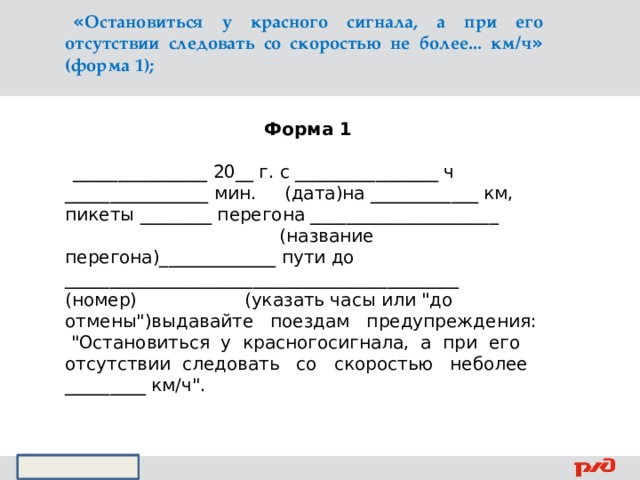

« Остановиться у красного сигнала, а при его отсутствии следовать со скоростью не более... км/ч » (форма 1);

Форма 1

_______________ 20__ г. с ________________ ч ________________ мин. (дата)на ____________ км, пикеты ________ перегона _____________________ (название перегона)_____________ пути до ____________________________________________ (номер) (указать часы или "до отмены")выдавайте поездам предупреждения: "Остановиться у красногосигнала, а при его отсутствии следовать со скоростью неболее _________ км/ч".

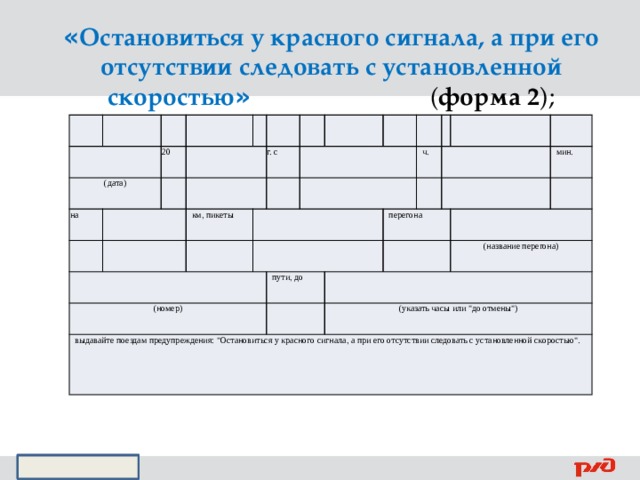

« Остановиться у красного сигнала, а при его отсутствии следовать с установленной скоростью » ( форма 2 );

(дата)

на

20

км, пикеты

(номер)

г. с

выдавайте поездам предупреждения: "Остановиться у красного сигнала, а при его отсутствии следовать с установленной скоростью".

пути, до

ч.

перегона

(указать часы или "до отмены")

мин.

(название перегона)

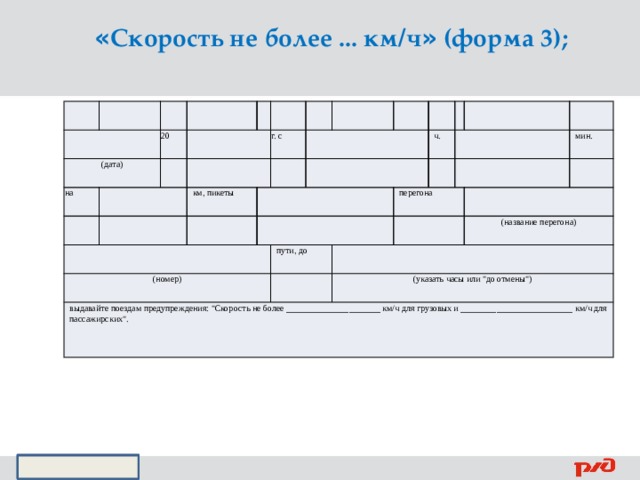

« Скорость не более ... км/ч » (форма 3);

(дата)

на

20

км, пикеты

(номер)

г. с

выдавайте поездам предупреждения: "Скорость не более _____________________ км/ч для грузовых и _________________________ км/ч для пассажирских".

пути, до

ч.

перегона

(указать часы или "до отмены")

мин.

(название перегона)

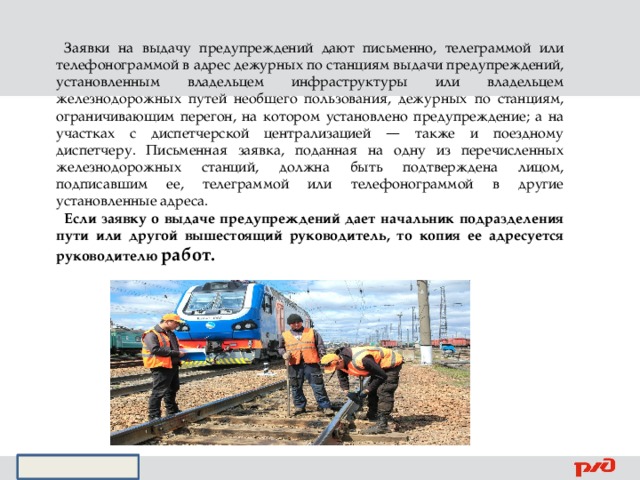

Заявки на выдачу предупреждений дают письменно, телеграммой или телефонограммой в адрес дежурных по станциям выдачи предупреждений, установленным владельцем инфраструктуры или владельцем железнодорожных путей необщего пользования, дежурных по станциям, ограничивающим перегон, на котором установлено предупреждение; а на участках с диспетчерской централизацией — также и поездному диспетчеру. Письменная заявка, поданная на одну из перечисленных железнодорожных станций, должна быть подтверждена лицом, подписавшим ее, телеграммой или телефонограммой в другие установленные адреса.

Если заявку о выдаче предупреждений дает начальник подразделения пути или другой вышестоящий руководитель, то копия ее адресуется руководителю работ.

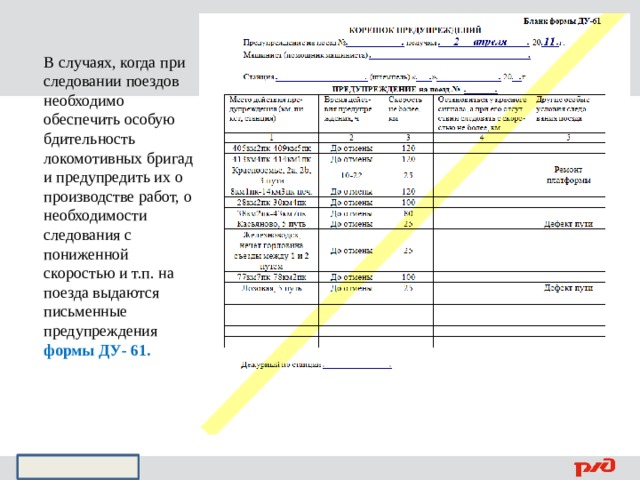

В случаях, когда при следовании поездов необходимо обеспечить особую бдительность локомотивных бригад и предупредить их о производстве работ, о необходимости следования с пониженной скоростью и т.п. на поезда выдаются письменные предупреждения формы ДУ- 61.

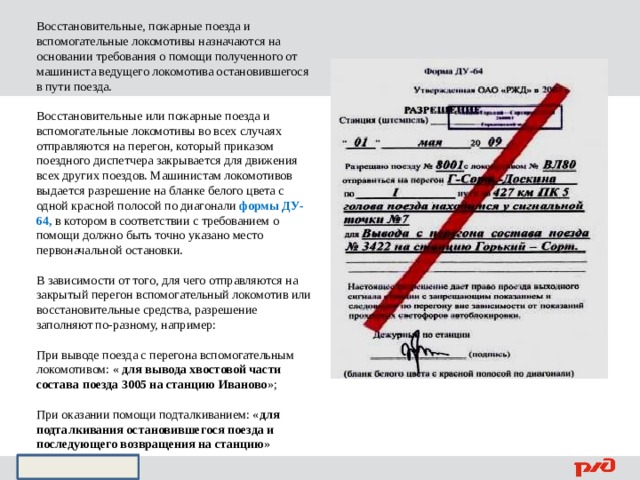

Восстановительные, пожарные поезда и вспомогательные локомотивы назначаются на основании требования о помощи полученного от машиниста ведущего локомотива остановившегося в пути поезда.

Восстановительные или пожарные поезда и вспомогательные локомотивы во всех случаях отправляются на перегон, который приказом поездного диспетчера закрывается для движения всех других поездов. Машинистам локомотивов выдается разрешение на бланке белого цвета с одной красной полосой по диагонали формы ДУ-64, в котором в соответствии с требованием о помощи должно быть точно указано место первоначальной остановки.

В зависимости от того, для чего отправляются на закрытый перегон вспомогательный локомотив или восстановительные средства, разрешение заполняют по-разному, например:

При выводе поезда с перегона вспомогательным локомотивом: « для вывода хвостовой части состава поезда 3005 на станцию Иваново »;

При оказании помощи подталкиванием: « для подталкивания остановившегося поезда и последующего возвращения на станцию »

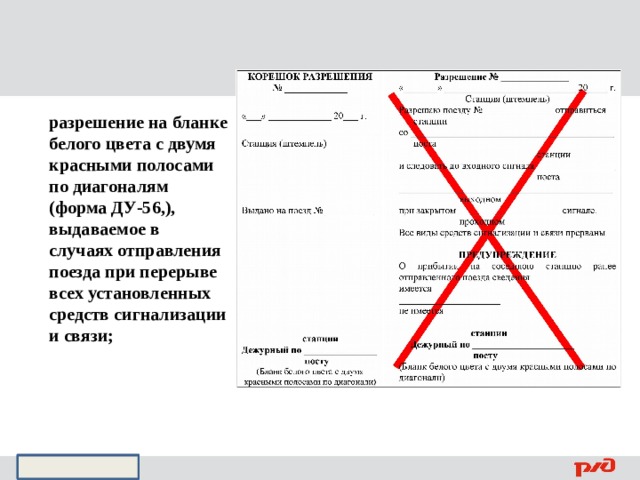

разрешение на бланке белого цвета с двумя красными полосами по диагоналям (форма ДУ-56,), выдаваемое в случаях отправления поезда при перерыве всех установленных средств сигнализации и связи;

Бланки предупреждений заполняют заблаговременно (кроме номера поезда) и подписывает дежурный по станции (посту, парку). Номер поезда проставляется в бланке предупреждения перед его вручением машинисту или его помощнику. Текст предупреждения, заполненного под копирку, должен быть четким и ясным. Предупреждение вручают машинисту локомотива (моторвагонного поезда) или его помощнику под расписку лично дежурный по станции (посту, парку) или по его поручению оператор, работники станционного технологического центра, дежурный стрелочного поста, сигналист. В корешке предупреждения, который остается на станции, обязательно должна быть расписка машиниста или его помощника

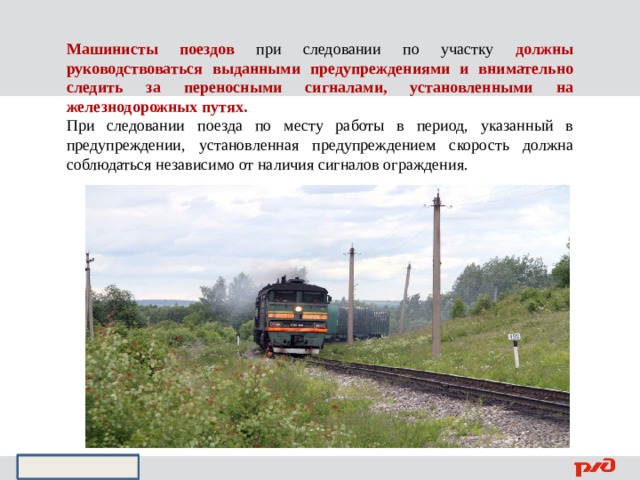

Машинисты поездов при следовании по участку должны руководствоваться выданными предупреждениями и внимательно следить за переносными сигналами, установленными на железнодорожных путях.

При следовании поезда по месту работы в период, указанный в предупреждении, установленная предупреждением скорость должна соблюдаться независимо от наличия сигналов ограждения.

Регламент переговоров

Регламент переговоров при поездной и маневровой работе на железнодорожном транспорте Российской Федерации устанавливает порядок переговоров между машинистом и помощником машиниста локомотива, а также переговоров машиниста и помощника машиниста локомотива по радиосвязи с работниками хозяйства перевозок во время движения по участкам и железнодорожным станциям, а также при производстве маневровой работы.

Регламент переговоров

Форма переговоров с машинистами следующая:

Вызов машиниста : Машинист (, ) ответьте дежурному по ДСП

Сообщение/приказ : Машинист (, ), ДСП

ПРИМЕРЫ

Вызов

Машинист поезда 3452 на приближении к станции Горино, ответьте дежурному по станции Горино ДСП Иванова

Передача сообщения

Машинист поезда 3452 выходной с 2 бокового пути Вам открыт. Следуете до станции Шуя. отправление по графику в 9 часов 29 минут. ДСП

Перед отправлением поезда с железнодорожной станции при разрешающем показании выходного (маршрутного) светофора машинист и помощник машиниста обязаны выполнить регламент «Минута готовности» в виде диалога, при котором помощник машиниста контролирует и объявляет машинисту: 1) о наличии поездных документов и бланка предупреждений; 2) о включении приборов безопасности и радиостанции; 3) об отпуске ручного тормоза (при приемке на станционных железнодорожных путях); 4) о наличии справки формы ВУ-45 об обеспечении поезда тормозами; 5) о соответствии номера хвостового вагона в справке ВУ-45 и натурном листе поезда; 6) времени стоянки от последнего опробования тормозов (для грузовых поездов — о плотности тормозной магистрали поезда … сек.); 7) о давлении в тормозной и напорной магистралях; 8) о показании локомотивного светофора или блока индикации комплексного локомотивного устройства безопасности (КЛУБ) (далее — локомотивный светофор); 9) о проверке целостности тормозной магистрали пассажирского или грузового поезда путем кратковременной постановки ручки крана машиниста в первое положение; 10) о показании выходного (маршрутного) светофора с железнодорожного пути отправления; 11) об установленной скорости следования по маршруту отправления … км/час; 12) об отсутствии сигналов остановки с железнодорожного пути и поезда и о том, что время стоянки пассажирского поезда согласно расписанию закончилось. Машинист, убедившись в соответствии разрешающих показаний выходного (маршрутного) и локомотивного светофоров с железнодорожного пути отправления и при отсутствии сигналов остановки, подаваемых с железнодорожного пути и поезда, приводит поезд в движение.

Приказы дежурного по станции

В своей работе дежурному по станции приходится выдавать приказы машинистам поездов при некоторых ситуация. Чаще всего это нештатные ситуации, например, отказ какого-либо оборудования.

Форма переговоров с машинистами следующая:

- Машинист 2642 у входного на станцию Текстильный, ответьте дежурному.

Получаем ответ

- Машинист 2642, готовьтесь писать приказ.

После подтверждения готовности выдаем текст приказа.

1. Прием под красный

Приказ № от Время

Я, дежурный по станции разрешаю машинисту поезда проследовать запрещающее показание входного светофора и следовать на станции . Дежурный по станции .

2. Отправление под красный

Приказ № от Время

Я, дежурный по станции разрешаю машинисту поезда отправить с на перегон при запрещающем показании выходного светофора. Дежурный по станции

3. Осаживание с перегона

Приказ № от Время:

Перегон (или путь при многопутном перегоне) для движения всех поездов закрыт. Поезд № разрешается осадить до входного/за входной . ДСП по станции

Машинист обязан повторить текст приказа, после чего дежурный подтверждает словами « Верно, выполняйте! »

Регламент переговоров с дежурными по соседним станциям

Дежурный по станции обязан поддерживать связь с дежурными по соседним станциям и поездным диспетчером.

ДСП обязан заблаговременно сообщать ДНЦ или дежурным по соседним станциям о невозможности приема или возобновлении приема поездов.

ПРИМЕРЫ

Вызов

Поездной диспетчер ответьте дежурному по станции .

Дежурный по станции , ответьте дежурному по станции .

Передача сообщения

Поезд готов к отправлению. Разрешите отправить на перегон до станции ?

Алгоритм взаимодействия работников железнодорожного транспорта при работе на перегоне

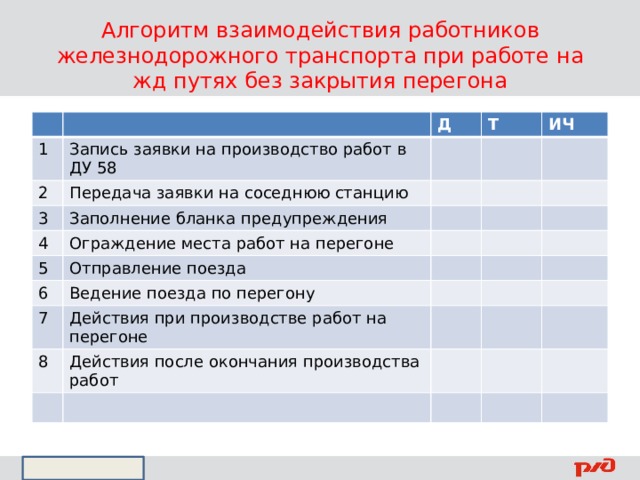

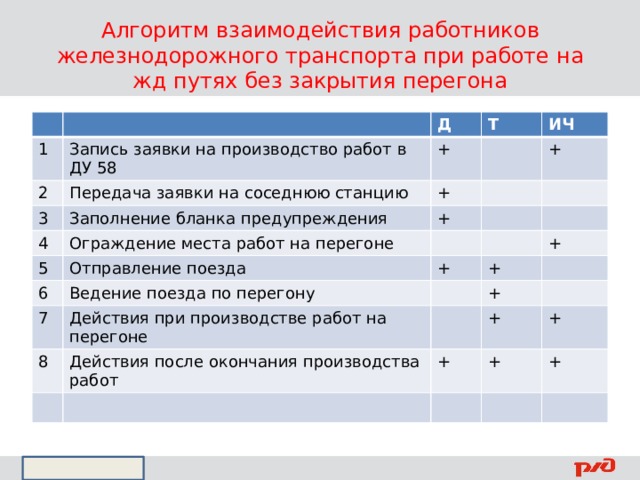

Алгоритм взаимодействия работников железнодорожного транспорта при работе на жд путях без закрытия перегона

1

Д

Запись заявки на производство работ в ДУ 58

2

Т

Передача заявки на соседнюю станцию

3

4

Заполнение бланка предупреждения

ИЧ

Ограждение места работ на перегоне

5

Отправление поезда

6

Ведение поезда по перегону

7

Действия при производстве работ на перегоне

8

Действия после окончания производства работ

Алгоритм взаимодействия работников железнодорожного транспорта при работе на жд путях без закрытия перегона

1

Запись заявки на производство работ в ДУ 58

Д

2

Т

Передача заявки на соседнюю станцию

+

3

4

ИЧ

+

Заполнение бланка предупреждения

Ограждение места работ на перегоне

5

+

+

6

Отправление поезда

Ведение поезда по перегону

7

+

+

+

Действия при производстве работ на перегоне

8

+

Действия после окончания производства работ

+

+

+

+

+
