ТЕМА УРОКА:

КРЕПЛЕНИЕ ТРУБ

Крепление труб в трубных досках Один из способов закрепления труб в трубной доске коллектора— развальцовка (раздача) концов труб.

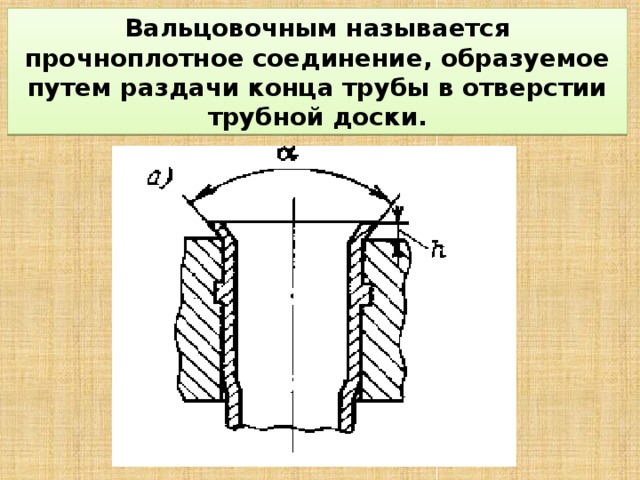

Вальцовочным называется прочноплотное соединение, образуемое путем раздачи конца трубы в отверстии трубной доски.

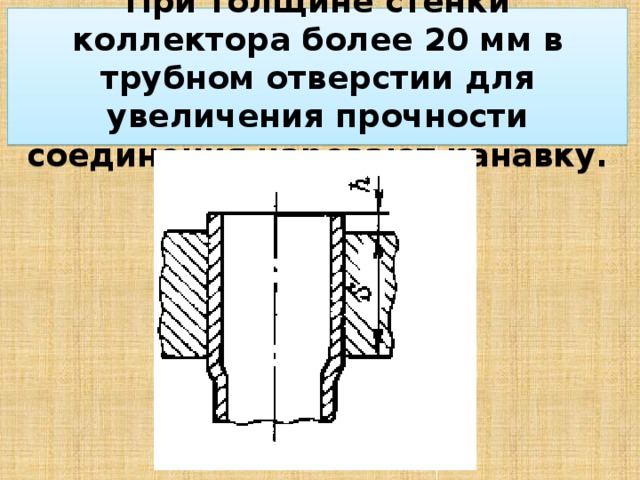

При толщине стенки коллектора более 20 мм в трубном отверстии для увеличения прочности соединения нарезают канавку.

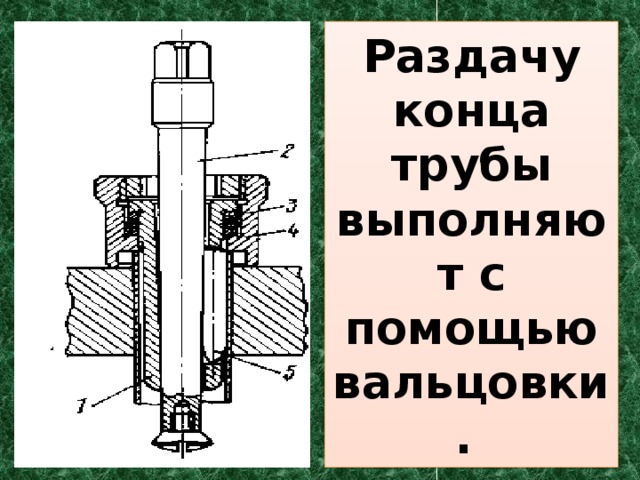

Раздачу конца трубы выполняют с помощью вальцовки.

Способ развальцовки труб является основным. В ряде случаев применяют и другие способы механической развальцовки . При необходимости вальцевания на длине более 40 мм используют не обычную вальцовку, а ленточно-винтовой расширитель.

Механические способы развальцовки труб связаны с затратами тяжелого ручного труда рабочих высокой квалификации.

Значительно легче и производительнее импульсные методы запрессовки труб в трубных досках за счет энергии электрического взрыва проводников (ЭВП) и взрыва взрывчатых веществ (ВВ).

Крепление труб ЭВП происходит в результате динамического удара, возникающего при разрядах электрической дуги высокого напряжения в упругих передаточных средах.

В момент взрыва ВВ создается высокое давление газов, которое через центрирующую втулку передается на стенку. При взрыве ВВ труба раздается и прочно закрепляется в трубной доске.
