Презентация к уроку на тему: Облицовка стен гипсовыми листами с применением крепежных элементов

КГП на ПХВ «Павлодарский монтажный колледж» ПМ04. Технология монтажа каркасов и облицовка их отделочными листовыми материалами Тема: Облицовка стен гипсовыми листами с применением крепежных элементов

Преподаватель специальных дисциплин: Амергалиева Асель Ерганатовна

Материалы для облицовки стен ГКЛ каркасным способом

• Профиль направляющий

27х28;

• Потолочный профиль 60х27;
• Прямой подвес;
• Дюбеля;
• Саморезы;
• Гипсокартонные листы

Инструменты для выполнения работ

Ножом для резки гипсокартона, надрезать картон. Надрезанный лист положить на край стола и надломить неразрезанный гипсовый сердечник.

Образованную кромку обработать обдирочным рубанком

Оцинкованные профили легко режутся ножницами по металлу

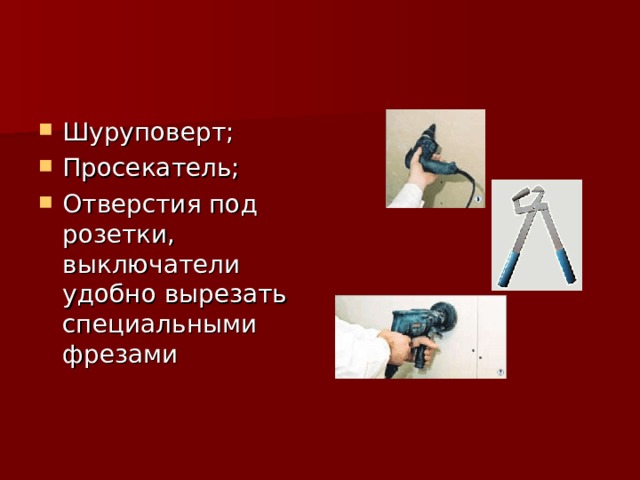

• Шуруповерт;
• Просекатель;
• Отверстия под розетки, выключатели удобно вырезать специальными фрезами

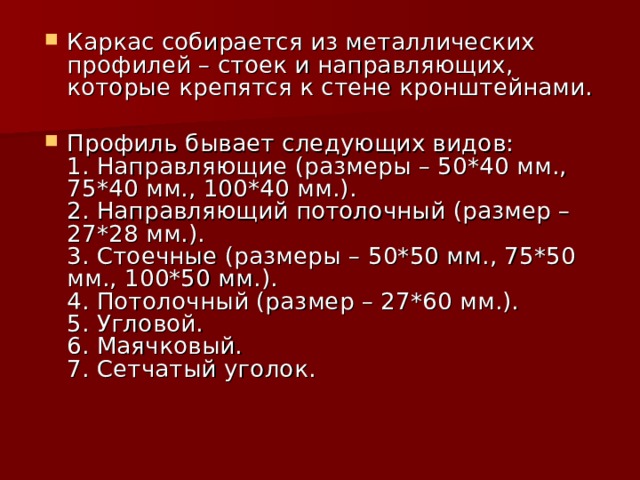

• Каркас собирается из металлических профилей – стоек и направляющих, которые крепятся к стене кронштейнами.
• Профиль бывает следующих видов: 1. Направляющие (размеры – 50*40 мм., 75*40 мм., 100*40 мм.). 2. Направляющий потолочный (размер – 27*28 мм.). 3. Стоечные (размеры – 50*50 мм., 75*50 мм., 100*50 мм.). 4. Потолочный (размер – 27*60 мм.). 5. Угловой. 6. Маячковый. 7. Сетчатый уголок.

Примерный вес 1 м2 облицовки - 16 кг. В случае двухслойной облицовки вес 1 м2 облицовки увеличивается до 27 кг.

• Примерный расход материалов для 1 м2 стены:
• гипсокартонный лист толщиной 12,5 мм— 1 м2;
• профиль ПН75/40 — 0,7 м;
• профиль ПС75/50 — 2,2 м;
• подвес прямой — 2 шт.;
• лепта уплотнительная — 30x3,2 м — 1 м;
• герметик для перегородок — 0,3 упаковки;
• дюбель «К»6x35 — 2 шт;
• шурупы LN 9 мм— 2 шт.;
• шурупы TN 25 мм- 14 шт.;
• лента армирующая — 1 м;
• шпаклевка « Fugenfuller » — 0,3 кг;
• грунтовка— 0,1 л.

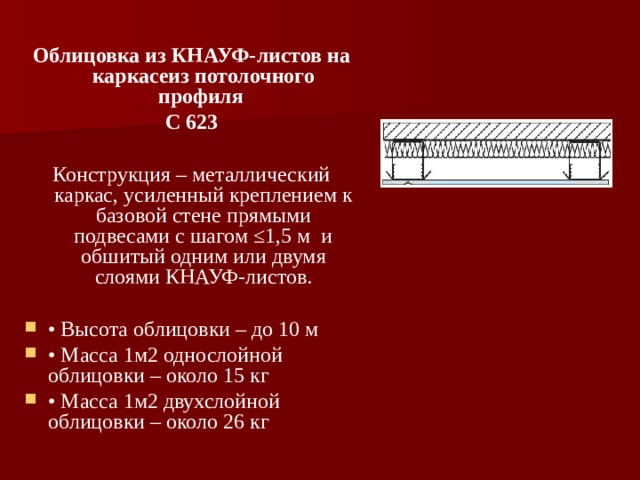

Облицовка из КНАУФ-листов на каркасеиз потолочного профиля

С 623

Конструкция – металлический каркас, усиленный креплением к базовой стене прямыми подвесами с шагом ≤1,5 м и обшитый одним или двумя слоями КНАУФ-листов.

• • Высота облицовки – до 10 м
• • Масса 1м2 однослойной облицовки – около 15 кг
• • Масса 1м2 двухслойной облицовки – около 26 кг

Облицовка из

КНАУФ-листов на металлическом каркасе однослойная С 625

Конструкция – металлический каркас, обшитый однимслоем КНАУФ-листов.

• • Высота облицовки** – до 6,9 м
• • Масса 1м2 облицовки – около 16 кг

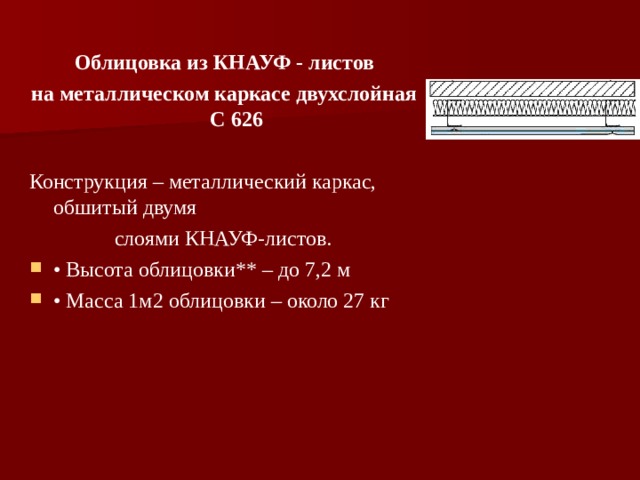

Облицовка из КНАУФ - листов

на металлическом каркасе двухслойная С 626

Конструкция – металлический каркас, обшитый двумя

слоями КНАУФ-листов.

• • Высота облицовки** – до 7,2 м
• • Масса 1м2 облицовки – около 27 кг

С623. Облицовка из КНАУФ-листов на каркасе из потолочного профиля однослойная или двухслойная

1 КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)

• 2 Профиль потолочный ПП 60/27)
• 3 Профиль направляющий ПН 28/27
• 4 Подвес прямой 60/27
• 5 Лента уплотнительная
• 6 Дюбель "К" 6/35
• 7 Шуруп самонарезающий LN 9
• 8а Шуруп самонарезающий TN 2514(17)
• 8b Шуруп самонарезающий TN 35
• 9Профиль угловой*10
• 10 Лента армирующая
• 11 Шпаклевка "Фугенфюллер" ("Унифлот")
• 12 Грунтовка "Тифенгрунд«
• 13 Плита минераловатная

С625 ОБЛИЦОВКА ИЗ КНАУФ-ЛИСТОВ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ ОДНОСЛОЙНАЯ

• 1 КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)
• 2 Профиль направляющий ПН 50/40 (65/40, 75/40, 100/40)
• 3 Профиль стоечный ПС 50/50 (65/50, 75/50, 100/50)
• 4a Шуруп самонарезающий TN 2514
• 4b Шуруп самонарезающий TN 35
• 5 Лента уплотнительная
• 6 Дюбель "К" 6/35
• 7 Профиль угловой
• 8 Лента армирующая
• 9 Шпаклевка "Фугенфюллер" ("Унифлот")
• 10 Грунтовка "Тифенгрунд«
• 11 Плита минераловатная

=                                                                                                      .

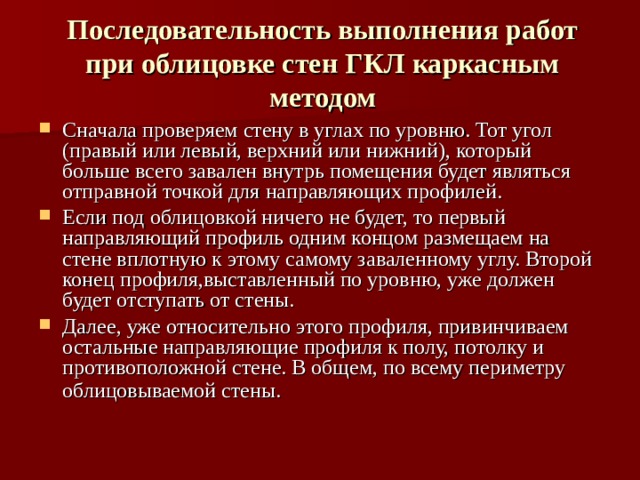

Последовательность выполнения работ при облицовке стен ГКЛ каркасным методом

• Сначала проверяем стену в углах по уровню. Тот угол (правый или левый, верхний или нижний), который больше всего завален внутрь помещения будет являться отправной точкой для направляющих профилей.
• Если под облицовкой ничего не будет, то первый направляющий профиль одним концом размещаем на стене вплотную к этому самому заваленному углу. Второй конец профиля,выставленный по уровню, уже должен будет отступать от стены.
• Далее, уже относительно этого профиля, привинчиваем остальные направляющие профиля к полу, потолку и противоположной стене. В общем, по всему периметру облицовываемой стены.

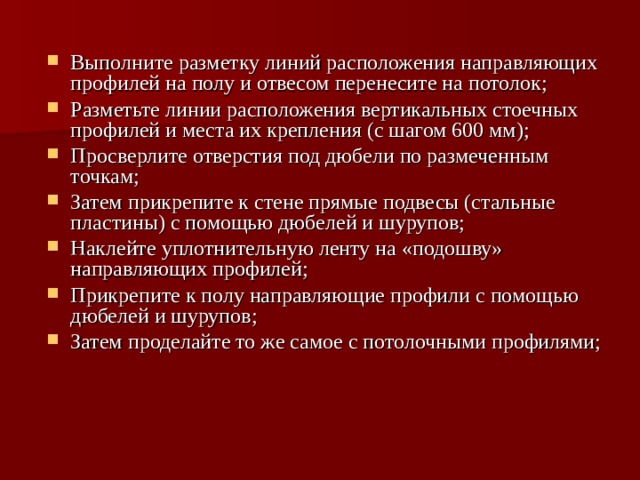

• Выполните разметку линий расположения направляющих профилей на полу и отвесом перенесите на потолок;
• Разметьте линии расположения вертикальных стоечных профилей и места их крепления (с шагом 600 мм);
• Просверлите отверстия под дюбели по размеченным точкам;
• Затем прикрепите к стене прямые подвесы (стальные пластины) с помощью дюбелей и шурупов;
• Наклейте уплотнительную ленту на «подошву» направляющих профилей;
• Прикрепите к полу направляющие профили с помощью дюбелей и шурупов;
• Затем проделайте то же самое с потолочными профилями;

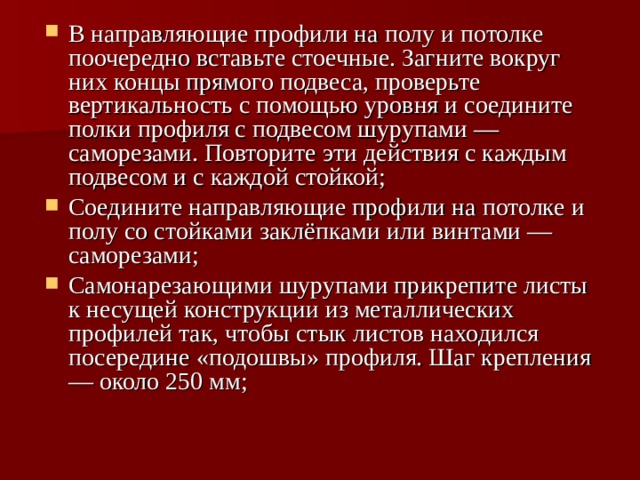

• В направляющие профили на полу и потолке поочередно вставьте стоечные. Загните вокруг них концы прямого подвеса, проверьте вертикальность с помощью уровня и соедините полки профиля с подвесом шурупами — саморезами. Повторите эти действия с каждым подвесом и с каждой стойкой;
• Соедините направляющие профили на потолке и полу со стойками заклёпками или винтами — саморезами;
• Самонарезающими шурупами прикрепите листы к несущей конструкции из металлических профилей так, чтобы стык листов находился посередине «подошвы» профиля. Шаг крепления — около 250 мм;

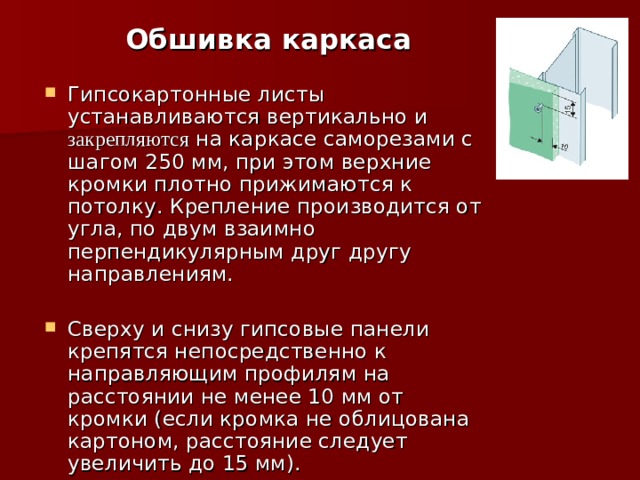

Обшивка каркаса

• Гипсокартонные листы устанавливаются вертикально и закрепляются на каркасе саморезами с шагом 250 мм, при этом верхние кромки плотно прижимаются к потолку. Крепление производится от угла, по двум взаимно перпендикулярным друг другу направлениям.

• Сверху и снизу гипсовые панели крепятся непосредственно к направляющим профилям на расстоянии не менее 10 мм от кромки (если кромка не облицована картоном, расстояние следует увеличить до 15 мм).

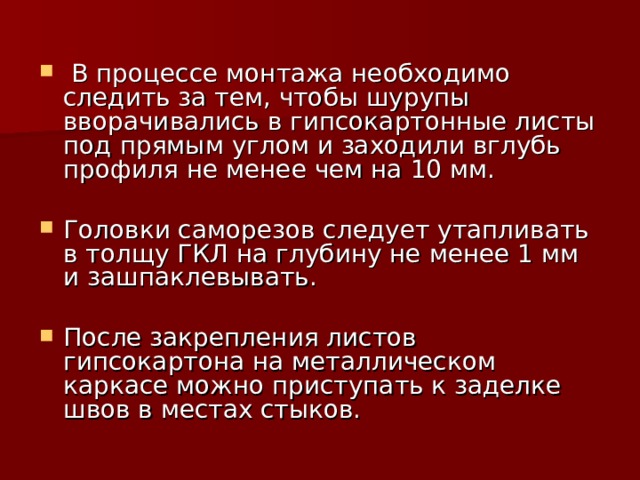

• В процессе монтажа необходимо следить за тем, чтобы шурупы вворачивались в гипсокартонные листы под прямым углом и заходили вглубь профиля не менее чем на 10 мм.

• Головки саморезов следует утапливать в толщу ГКЛ на глубину не менее 1 мм и зашпаклевывать.

• После закрепления листов гипсокартона на металлическом каркасе можно приступать к заделке швов в местах стыков.

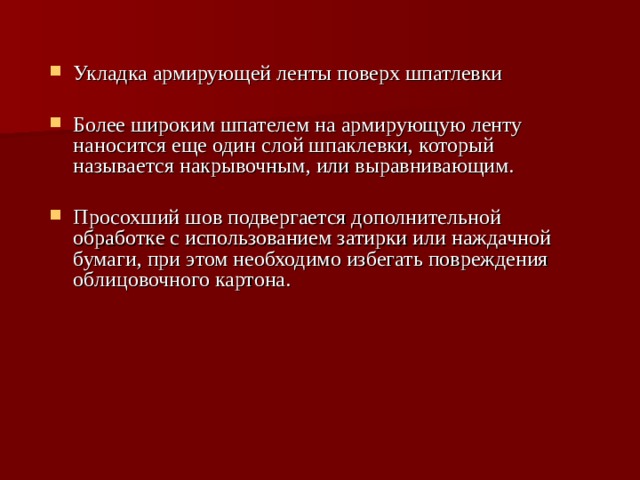

• Укладка армирующей ленты поверх шпатлевки

• Более широким шпателем на армирующую ленту наносится еще один слой шпаклевки, который называется накрывочным, или выравнивающим.

• Просохший шов подвергается дополнительной обработке с использованием затирки или наждачной бумаги, при этом необходимо избегать повреждения облицовочного картона.

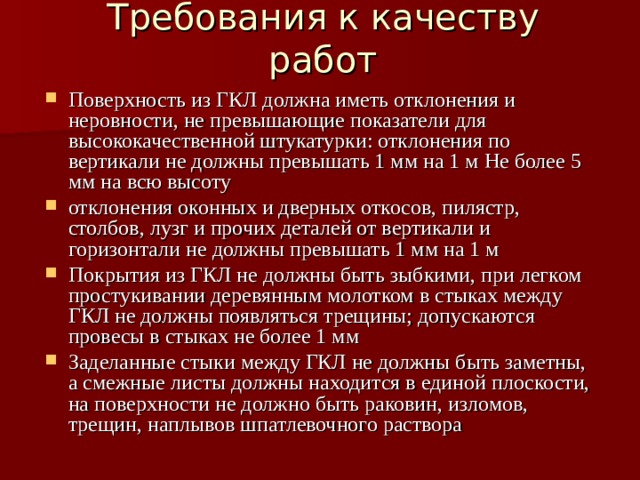

Требования к качеству работ

• Поверхность из ГКЛ должна иметь отклонения и неровности, не превышающие показатели для высококачественной штукатурки: отклонения по вертикали не должны превышать 1 мм на 1 м Не более 5 мм на всю высоту
• отклонения оконных и дверных откосов, пилястр, столбов, лузг и прочих деталей от вертикали и горизонтали не должны превышать 1 мм на 1 м
• Покрытия из ГКЛ не должны быть зыбкими, при легком простукивании деревянным молотком в стыках между ГКЛ не должны появляться трещины; допускаются провесы в стыках не более 1 мм
• Заделанные стыки между ГКЛ не должны быть заметны, а смежные листы должны находится в единой плоскости, на поверхности не должно быть раковин, изломов, трещин, наплывов шпатлевочного раствора

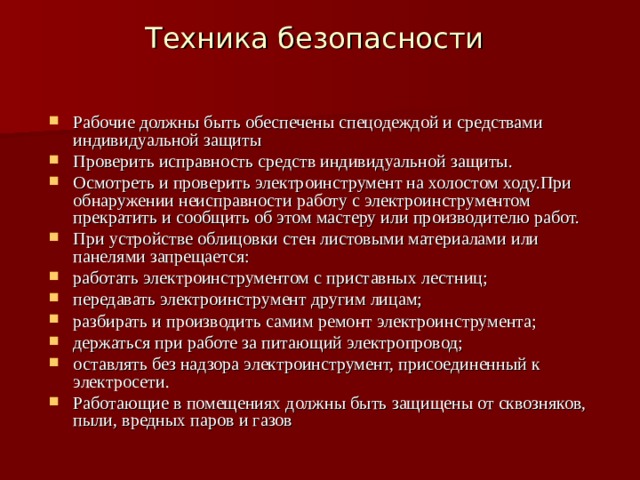

Техника безопасности

• Рабочие должны быть обеспечены спецодеждой и средствами индивидуальной защиты
• Проверить исправность средств индивидуальной защиты.
• Осмотреть и проверить электроинструмент на холостом ходу.При обнаружении неисправности работу с электроинструментом прекратить и сообщить об этом мастеру или производителю работ.
• При устройстве облицовки стен листовыми материалами или панелями запрещается:
• работать электроинструментом с приставных лестниц;
• передавать электроинструмент другим лицам;
• разбирать и производить самим ремонт электроинструмента;
• держаться при работе за питающий электропровод;
• оставлять без надзора электроинструмент, присоединенный к электросети.
• Работающие в помещениях должны быть защищены от сквозняков, пыли, вредных паров и газов

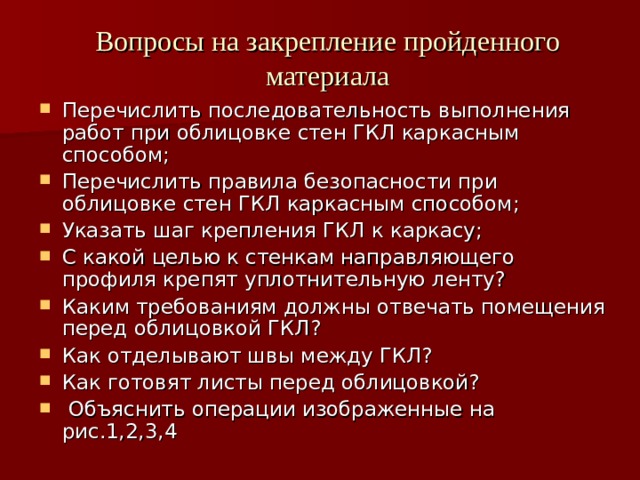

Вопросы на закрепление пройденного материала

• Перечислить последовательность выполнения работ при облицовке стен ГКЛ каркасным способом;
• Перечислить правила безопасности при облицовке стен ГКЛ каркасным способом;
• Указать шаг крепления ГКЛ к каркасу;
• С какой целью к стенкам направляющего профиля крепят уплотнительную ленту?
• Каким требованиям должны отвечать помещения перед облицовкой ГКЛ?
• Как отделывают швы между ГКЛ?
• Как готовят листы перед облицовкой?

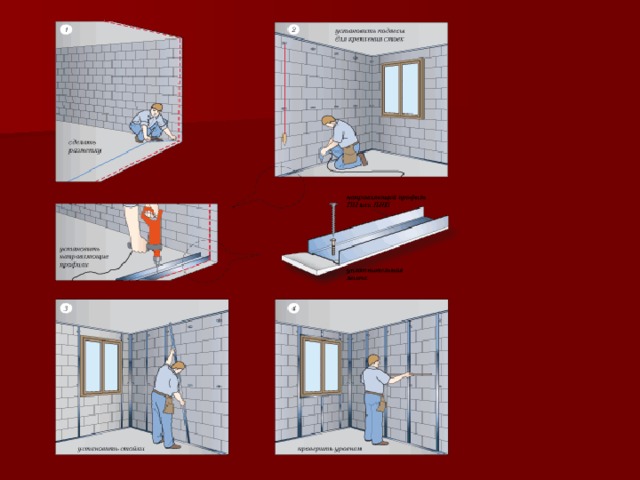

• Объяснить операции изображенные на рис.1,2,3,4

Спасибо за внимание!
