Презентация к уроку "Оборудование для обработки деталей котлов"

ТЕМА УРОКА:

Оборудование для обработки деталей котлов

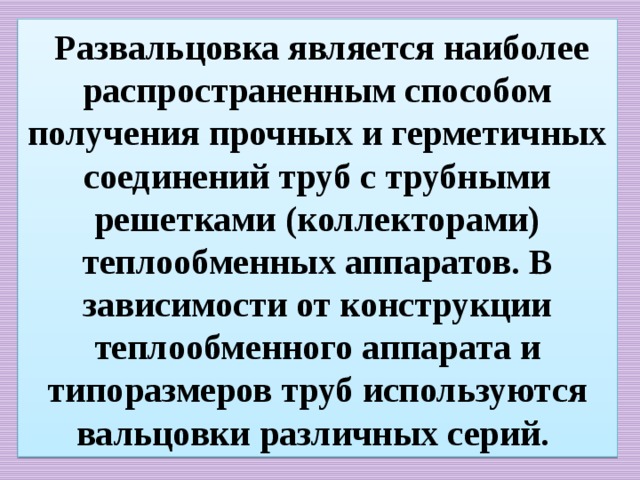

Развальцовка является наиболее распространенным способом получения прочных и герметичных соединений труб с трубными решетками (коллекторами) теплообменных аппаратов. В зависимости от конструкции теплообменного аппарата и типоразмеров труб используются вальцовки различных серий.

ВАЛЬЦОВИКИ

У вальцовок всех серий (кроме “РО”) обозначения конкретных моделей содержат цифровой индекс, указывающий на номинальный внутренний диаметр труб, для которых предназначены эти вальцовки.

Пневматические реверсивные вальцовочные машины применяются для развальцовки стальных труб и труб из цветных сплавов диаметром от 8х1мм до 152х11мм.

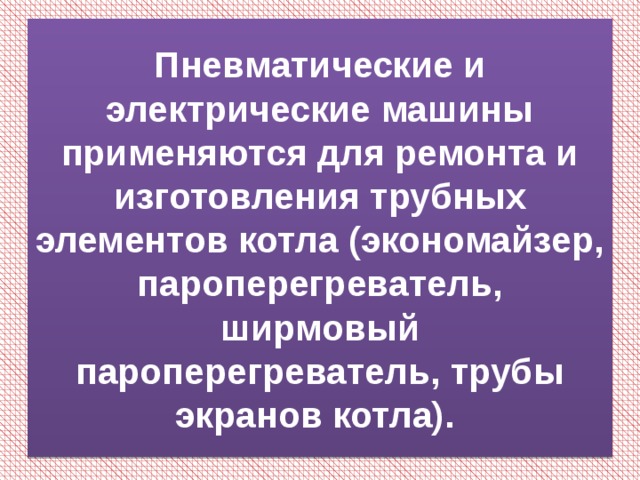

Пневматические и электрические машины применяются для ремонта и изготовления трубных элементов котла (экономайзер, пароперегреватель, ширмовый пароперегреватель, трубы экранов котла).

Они позволяют обрабатывать торцы труб под сварку, вырезать штуцера из коллекторов и барабанов, обрабатывать трубы поверхностей нагрева и экранные (плавниковые) трубы котлов, обрабатывать отверстия коллекторов под приварку труб, удалять сварной шов, высверливать завальцованные трубы, растачивать трубы и штуцера и т.д.

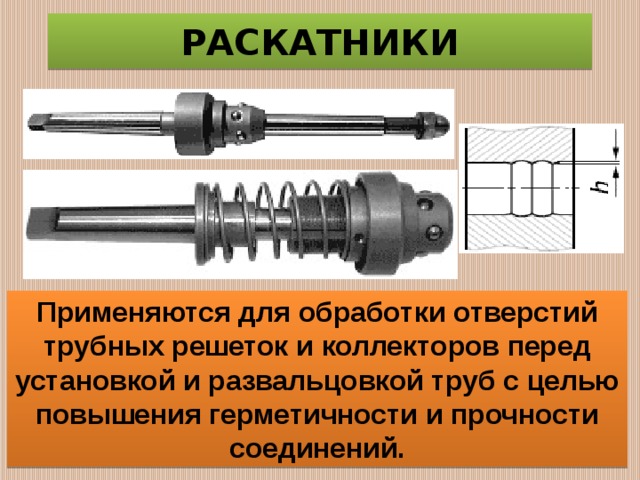

РАСКАТНИКИ

Применяются для обработки отверстий трубных решеток и коллекторов перед установкой и развальцовкой труб с целью повышения герметичности и прочности соединений.

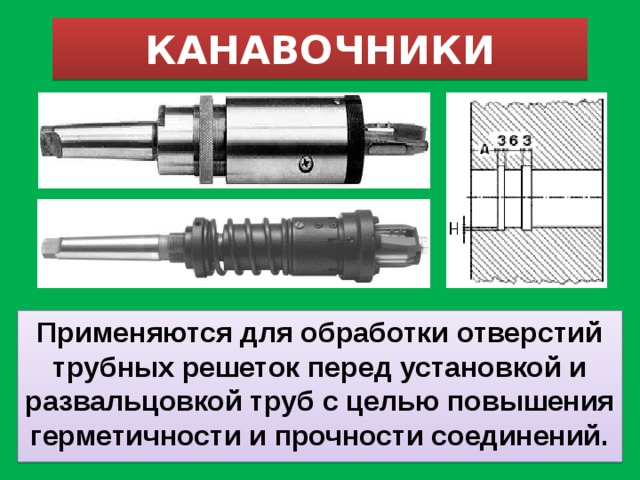

КАНАВОЧНИКИ

Применяются для обработки отверстий трубных решеток перед установкой и развальцовкой труб с целью повышения герметичности и прочности соединений.

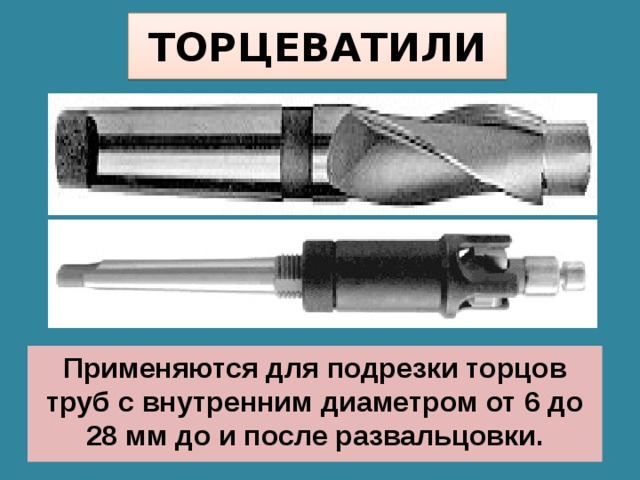

ТОРЦЕВАТИЛИ

Применяются для подрезки торцов труб с внутренним диаметром от 6 до 28 мм до и после развальцовки.

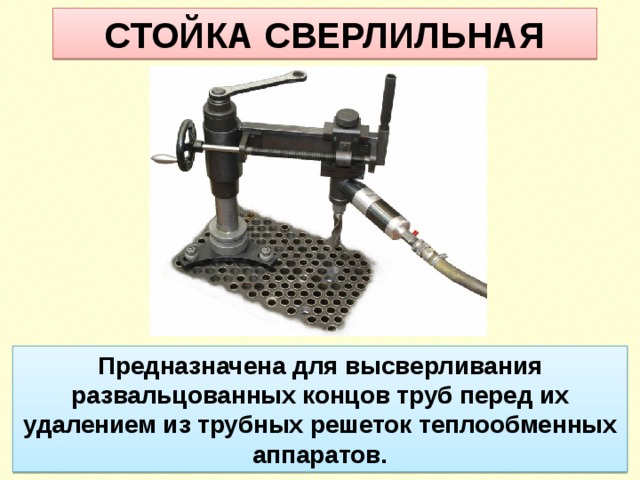

СТОЙКА СВЕРЛИЛЬНАЯ

Предназначена для высверливания развальцованных концов труб перед их удалением из трубных решеток теплообменных аппаратов.

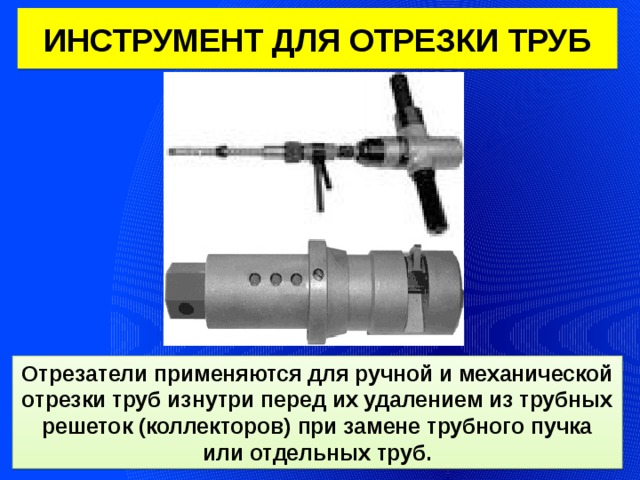

ИНСТРУМЕНТ ДЛЯ ОТРЕЗКИ ТРУБ

Отрезатели применяются для ручной и механической отрезки труб изнутри перед их удалением из трубных решеток (коллекторов) при замене трубного пучка или отдельных труб.

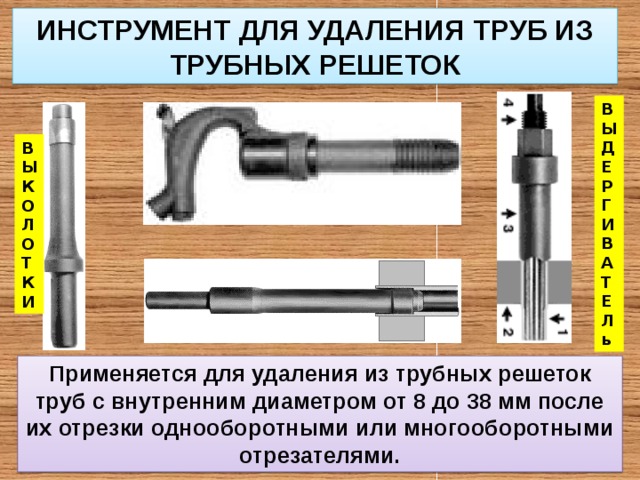

ИНСТРУМЕНТ ДЛЯ УДАЛЕНИЯ ТРУБ ИЗ ТРУБНЫХ РЕШЕТОК

В

Ы

Д

Е

Р

Г

И

В

А

Т

Е

Л

ь

В

Ы

К

О

Л

О

Т

К

И

Применяется для удаления из трубных решеток труб с внутренним диаметром от 8 до 38 мм после их отрезки однооборотными или многооборотными отрезателями.

МАШИНА ПНЕВМАТИЧЕСКАЯ ДЛЯ УДАЛЕНИЯ ОРЕБРЕНИЯ НА КОНЦАХ ТРУБ

Машина пневматическая предназначена для удаления алюминиевого оребрения правой навивки на длине до 100 мм на концах труб аппаратов воздушного охлаждения (АВО).

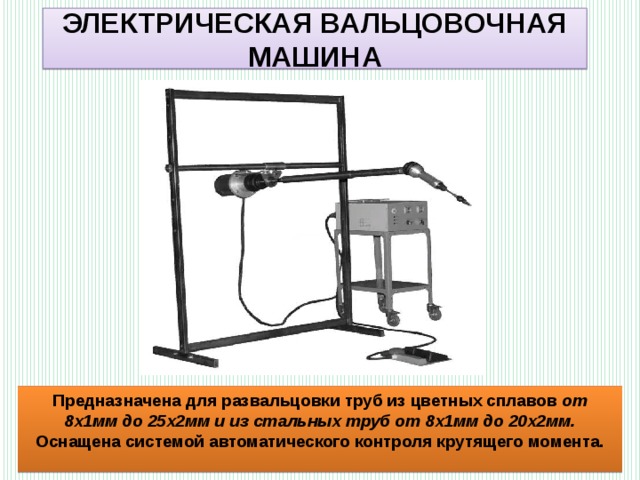

ЭЛЕКТРИЧЕСКАЯ ВАЛЬЦОВОЧНАЯ МАШИНА

Предназначена для развальцовки труб из цветных сплавов от 8х1мм до 25х2мм и из стальных труб от 8х1мм до 20х2мм. Оснащена системой автоматического контроля крутящего момента.

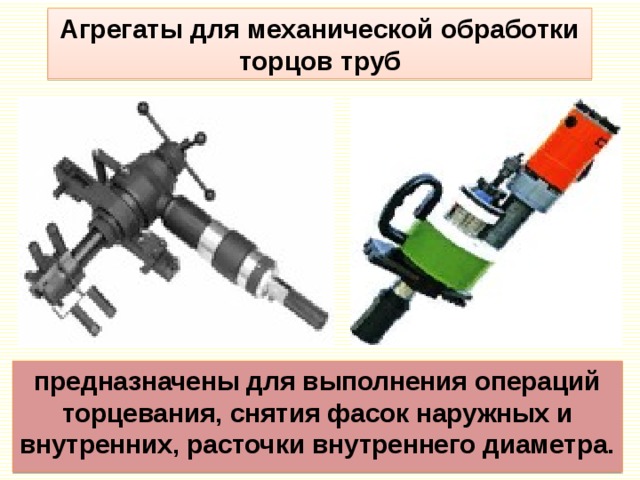

Агрегаты для механической обработки торцов труб

предназначены для выполнения операций торцевания, снятия фасок наружных и внутренних, расточки внутреннего диаметра.

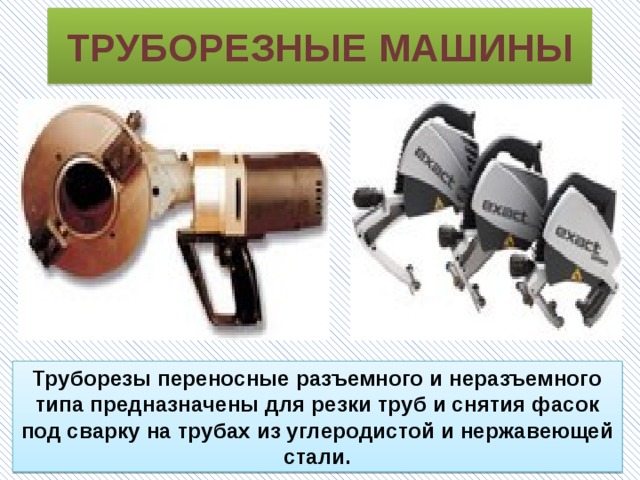

ТРУБОРЕЗНЫЕ МАШИНЫ

Труборезы переносные разъемного и неразъемного типа предназначены для резки труб и снятия фасок под сварку на трубах из углеродистой и нержавеющей стали.

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ТРУБ

Применяется для механической очистки внутренних поверхностей труб котлов с внутренним диаметром от 30 до 150мм.

Устройство для механической очистки труб теплообменников

ЭЛЕКТРОГИДРОИМПУЛЬСНЫЕ УСТАНОВКИ

Принцип действия установок основан на использовании энергии электрического разряда в воде. Ударная волна и гидродинамические потоки, образующиеся при разряде в воде разрушают накипь, не повреждая трубу.

Установки предназначены для электрогидроимпульсной очистки от накипи и отложений труб котлов и теплообменников с внутренним диаметром от 6 до 300мм.
