Презентация к уроку технология штукатурных работ

Технология штукатурных работ

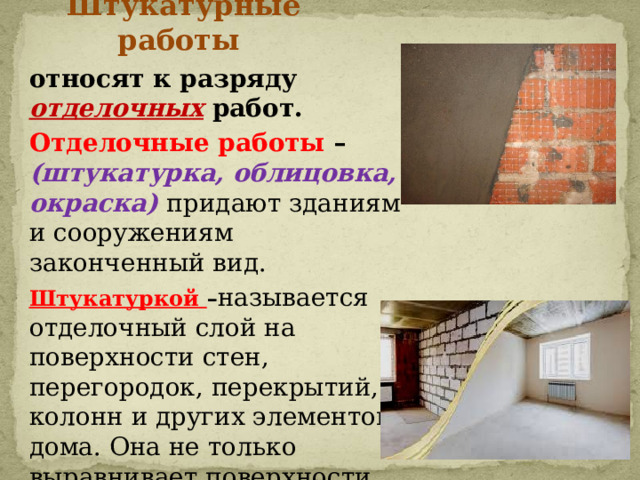

Штукатурные работы

относят к разряду отделочных работ.

Отделочные работы – (штукатурка, облицовка, окраска) придают зданиям и сооружениям законченный вид.

Штукатуркой – называется отделочный слой на поверхности стен, перегородок, перекрытий, колонн и других элементов дома. Она не только выравнивает поверхности, но и придаёт им определенную форму и фактуру.

Функции штукатурки:

• Защитные

• Декоративные

• Санитарно-гигиенические Оштукатуренные помещения легче содержать в чистоте, их можно окрасить или оклеить обоями.

Виды штукатурок

• Монолитные (мокрые) штукатурки;
• Сухие штукатурки (гипсокартонные листы ГКЛ)

Мокрая штукатурка – это слой затвердевшего раствора, нанесенный на отделываемую поверхность, который служит для защиты конструкций и придания им декоративных свойств.

Сухая штукатурка – облицовка поверхностей листами сухой штукатурки индустриального изготовления.

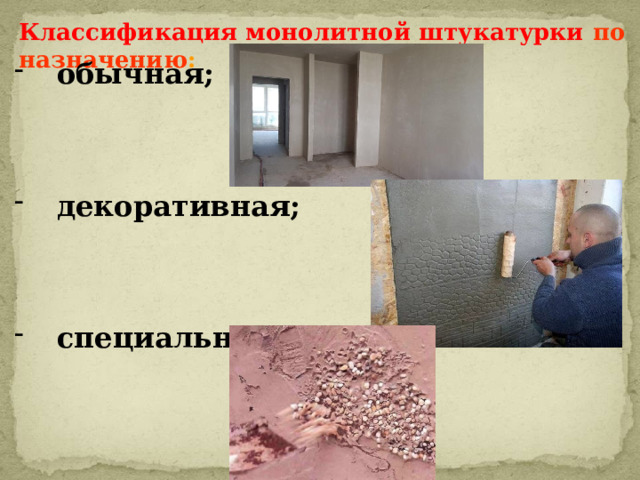

Классификация монолитной штукатурки по назначению :

• обычная;

• декоративная;

• специальная.

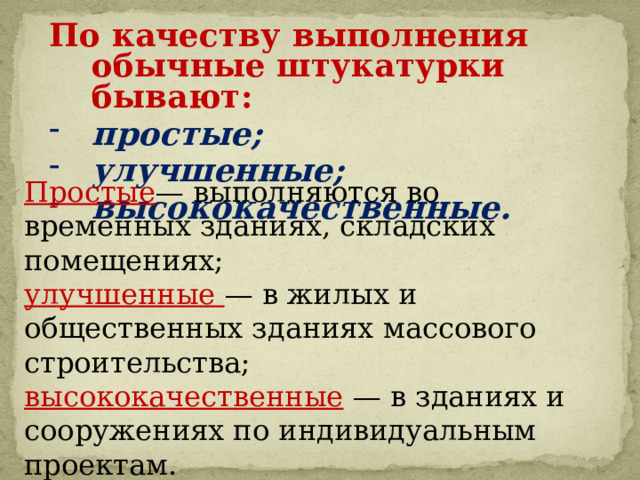

По качеству выполнения обычные штукатурки бывают:

• простые;
• улучшенные;
• высококачественные.

Простые — выполняются во временных зданиях, складских помещениях;

улучшенные — в жилых и общественных зданиях массового строительства;

высококачественные — в зданиях и сооружениях по индивидуальным проектам.

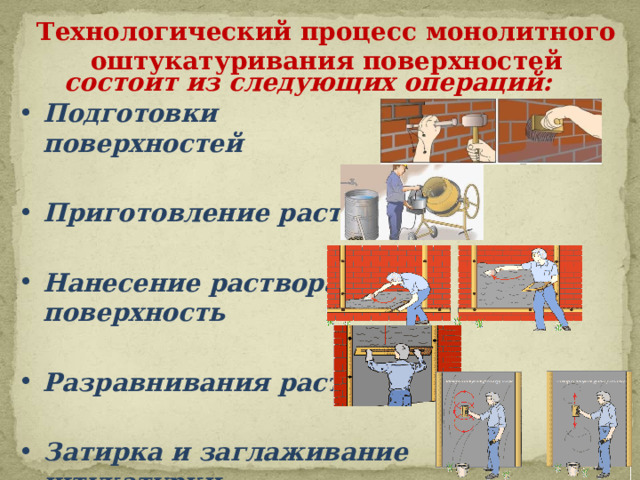

Технологический процесс монолитного оштукатуривания поверхностей

состоит из следующих операций:

• Подготовки поверхностей

• Приготовление раствора

• Нанесение раствора на поверхность

• Разравнивания раствора

• Затирка и заглаживание штукатурки

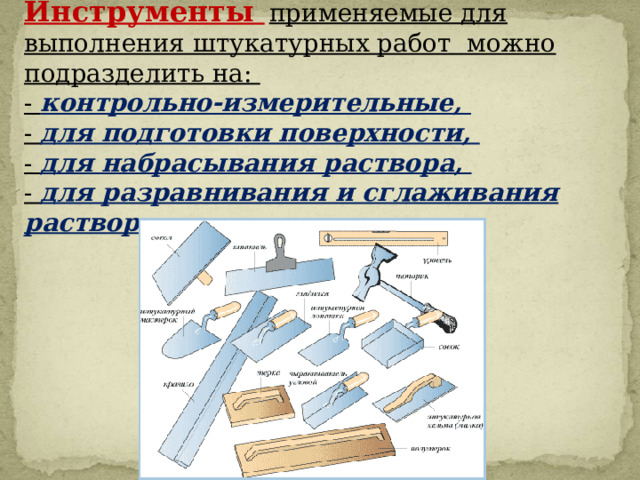

Инструменты применяемые для выполнения штукатурных работ можно подразделить на:

- контрольно-измерительные,

- для подготовки поверхности,

- для набрасывания раствора,

- для разравнивания и сглаживания раствора.

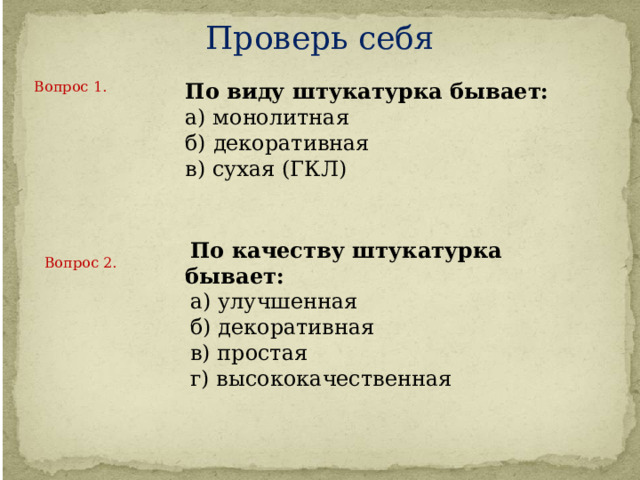

Проверь себя

Вопрос 1.

По виду штукатурка бывает:

а) монолитная

б) декоративная

в) сухая (ГКЛ)

По качеству штукатурка бывает:

а) улучшенная

б) декоративная

в) простая

г) высококачественная

Вопрос 2.

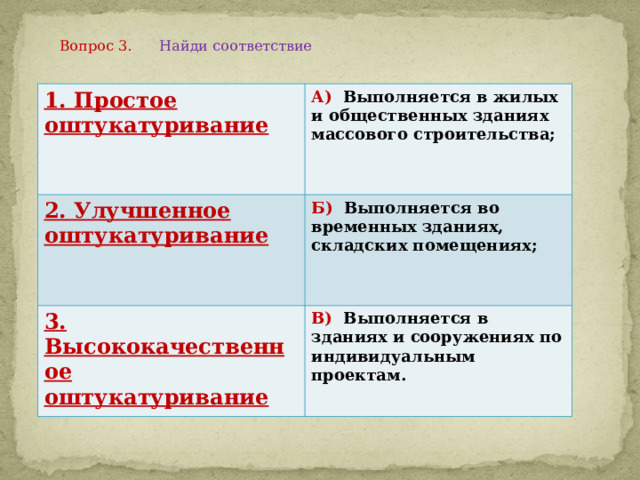

Вопрос 3. Найди соответствие

1. Простое оштукатуривание

А) Выполняется в жилых и общественных зданиях массового строительства;

2. Улучшенное оштукатуривание

Б) Выполняется во временных зданиях, складских помещениях;

3. Высококачественное оштукатуривание

В) Выполняется в зданиях и сооружениях по индивидуальным проектам.

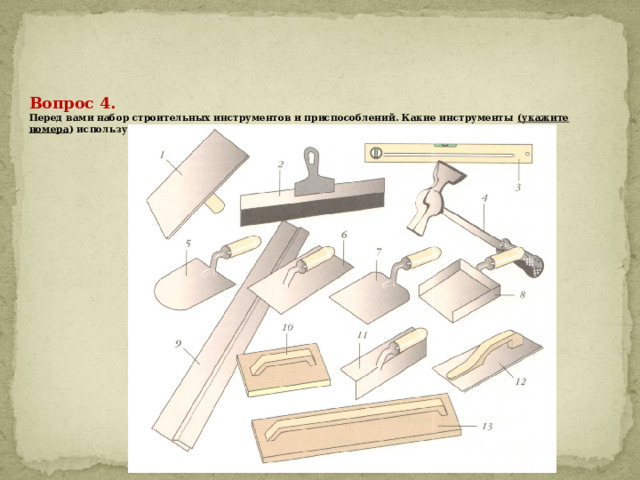

Вопрос 4. Перед вами набор строительных инструментов и приспособлений. Какие инструменты (укажите номера ) используются только при подготовке поверхностей.

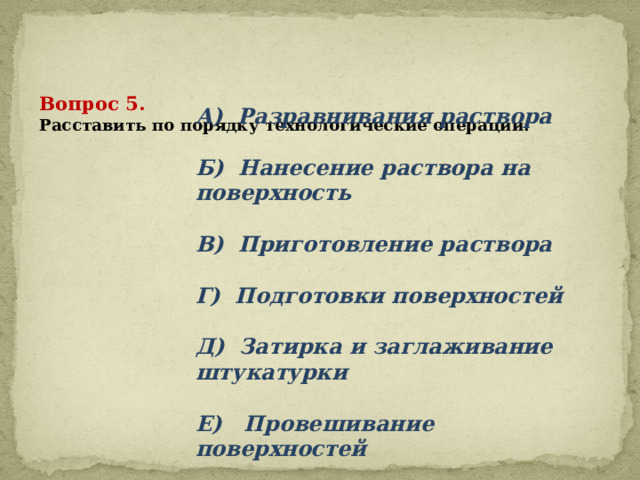

Вопрос 5. Расставить по порядку технологические операции:

А) Разравнивания раствора

Б) Нанесение раствора на поверхность

В) Приготовление раствора

Г) Подготовки поверхностей

Д) Затирка и заглаживание штукатурки

Е) Провешивание поверхностей

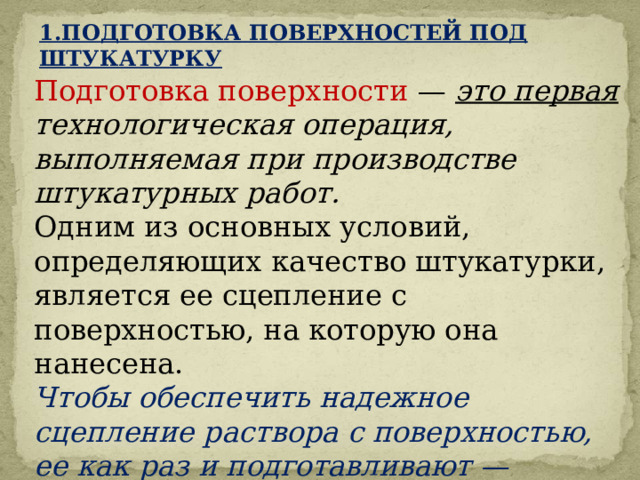

1.ПОДГОТОВКА ПОВЕРХНОСТЕЙ ПОД ШТУКАТУРКУ

Подготовка поверхности — это первая технологическая операция, выполняемая при производстве штукатурных работ.

Одним из основных условий, определяющих качество штукатурки, является ее сцепление с поверхностью, на которую она нанесена.

Чтобы обеспечить надежное сцепление раствора с поверхностью, ее как раз и подготавливают — придают шероховатость, очищают от пыли и загрязнений.

Подготовка поверхностей всегда начинается с провешивания поверхностей. Проверяют вертикальность и горизонтальность конструкций и выявляют отклонения.

Если в процессе проверки выяснится, что отклонения превышают нормы, приведенные в СНиП, дефекты устраняют.

Для провешивания поверхностей используют отвес, уровень с правилом, водяной уровень.

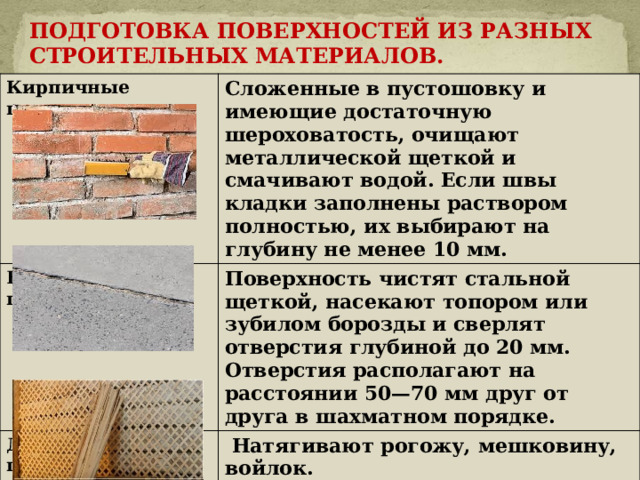

ПОДГОТОВКА ПОВЕРХНОСТЕЙ ИЗ РАЗНЫХ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ.

Кирпичные поверхности

Сложенные в пустошовку и имеющие достаточную шероховатость, очищают металлической щеткой и смачивают водой. Если швы кладки заполнены раствором полностью, их выбирают на глубину не менее 10 мм.

Бетонные поверхности

Поверхность чистят стальной щеткой, насекают топором или зубилом борозды и сверлят отверстия глубиной до 20 мм. Отверстия располагают на расстоянии 50—70 мм друг от друга в шахматном порядке.

Деревянные поверхности

Натягивают рогожу, мешковину, войлок.

Набивают дрань.

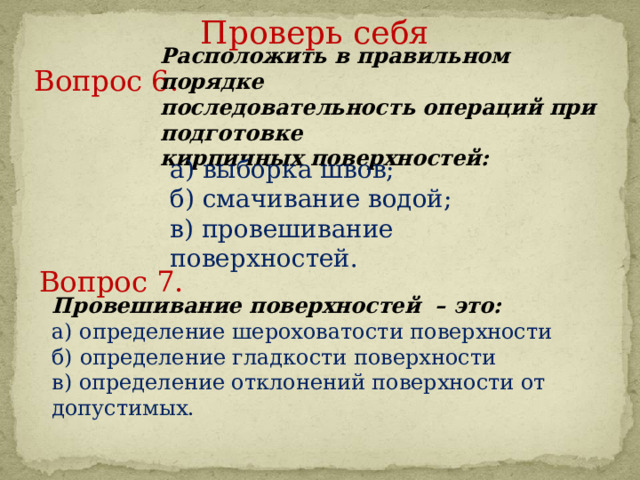

Проверь себя

Расположить в правильном порядке

последовательность операций при подготовке

кирпичных поверхностей:

Вопрос 6.

а) выборка швов;

б) смачивание водой;

в) провешивание поверхностей.

Вопрос 7.

Провешивание поверхностей – это:

а) определение шероховатости поверхности

б) определение гладкости поверхности

в) определение отклонений поверхности от допустимых.

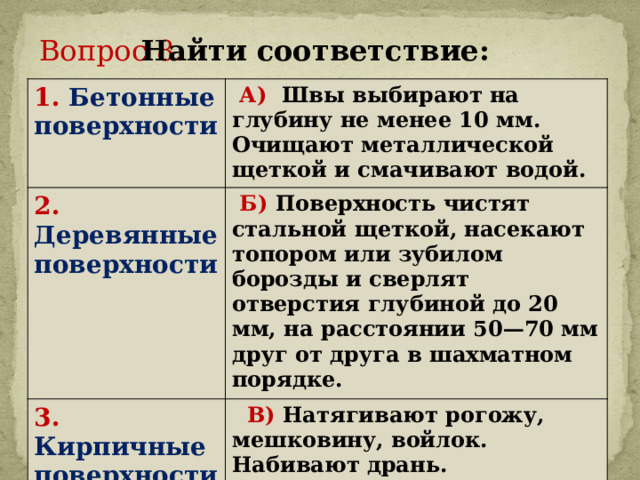

Найти соответствие:

Вопрос 8.

1. Бетонные поверхности

2. Деревянные поверхности

А) Швы выбирают на глубину не менее 10 мм. Очищают металлической щеткой и смачивают водой.

Б) Поверхность чистят стальной щеткой, насекают топором или зубилом борозды и сверлят отверстия глубиной до 20 мм, на расстоянии 50—70 мм друг от друга в шахматном порядке.

3. Кирпичные поверхности

В) Натягивают рогожу, мешковину, войлок. Набивают дрань.

.

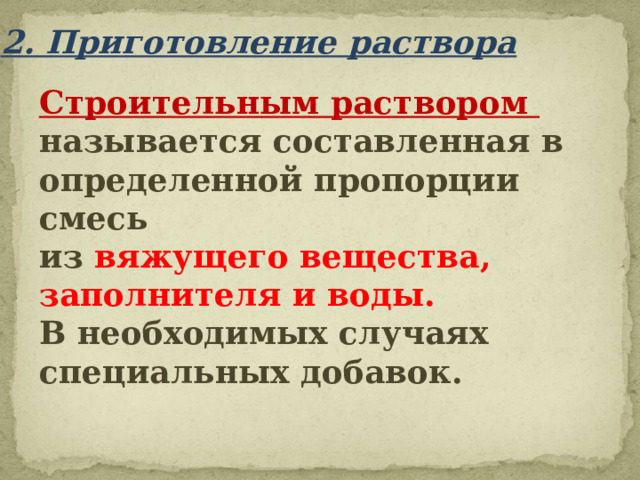

2. Приготовление раствора

Строительным раствором называется составленная в определенной пропорции смесь из вяжущего вещества, заполнителя и воды. В необходимых случаях специальных добавок.

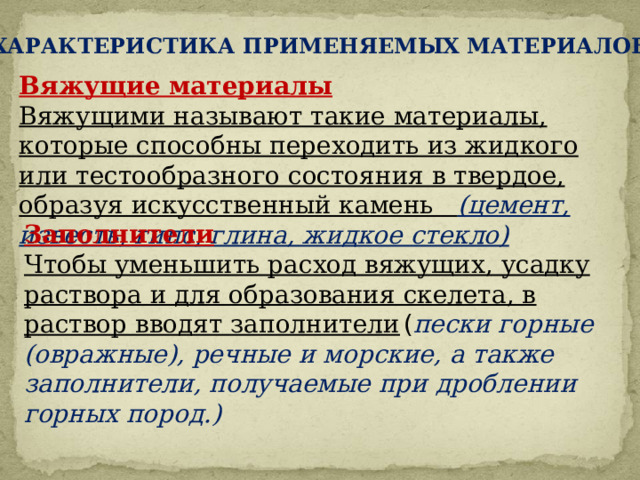

ХАРАКТЕРИСТИКА ПРИМЕНЯЕМЫХ МАТЕРИАЛОВ

Вяжущие материалы

Вяжущими называют такие материалы, которые способны переходить из жидкого или тестообразного состояния в твердое, образуя искусственный камень (цемент, известь, гипс, глина, жидкое стекло)

Заполнители

Чтобы уменьшить расход вяжущих, усадку раствора и для образования скелета, в раствор вводят заполнители ( пески горные (овражные), речные и морские, а также заполнители, получаемые при дроблении горных пород.)

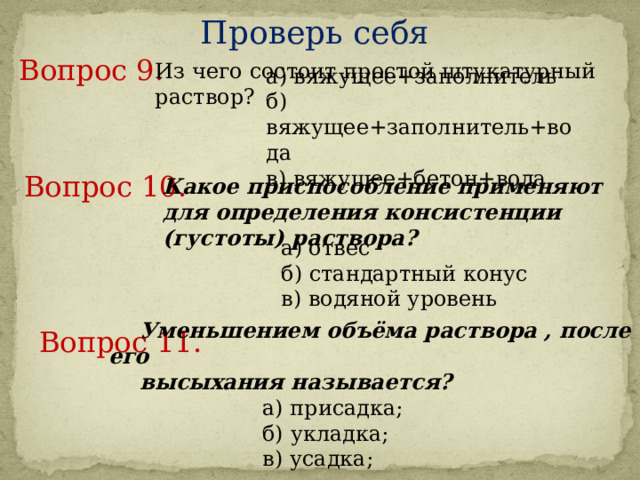

Проверь себя

Вопрос 9.

Из чего состоит простой штукатурный раствор?

а) вяжущее+заполнитель

б) вяжущее+заполнитель+вода

в) вяжущее+бетон+вода

Вопрос 10.

Какое приспособление применяют для определения консистенции (густоты) раствора?

а) отвес

б) стандартный конус

в) водяной уровень

Вопрос 11.

Уменьшением объёма раствора , после его

высыхания называется?

а) присадка;

б) укладка;

в) усадка;

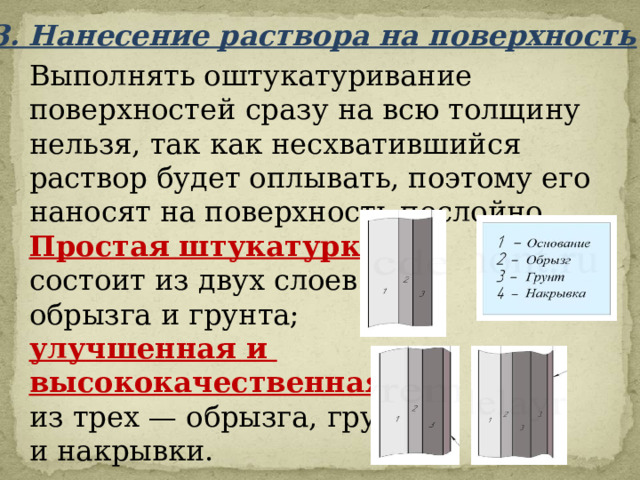

3. Нанесение раствора на поверхность

Выполнять оштукатуривание поверхностей сразу на всю толщину нельзя, так как несхватившийся раствор будет оплывать, поэтому его наносят на поверхность послойно.

Простая штукатурка

состоит из двух слоев —

обрызга и грунта;

улучшенная и

высококачественная

из трех — обрызга, грунта

и накрывки.

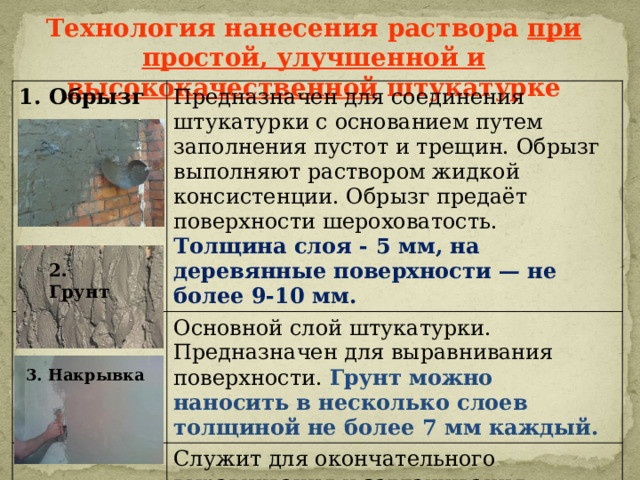

Технология нанесения раствора при простой, улучшенной и высококачественной штукатурке

1. Обрызг

Предназначен для соединения штукатурки с основанием путем заполнения пустот и трещин. Обрызг выполняют раствором жидкой консистенции. Обрызг предаёт поверхности шероховатость. Толщина слоя - 5 мм, на деревянные поверхности — не более 9-10 мм.

Основной слой штукатурки. Предназначен для выравнивания поверхности. Грунт можно наносить в несколько слоев толщиной не более 7 мм каждый.

Служит для окончательного выравнивания и заглаживания поверхности при устройстве улучшенной и высококачественной штукатурке. Толщина слоя 3 мм.

2. Грунт

3. Накрывка

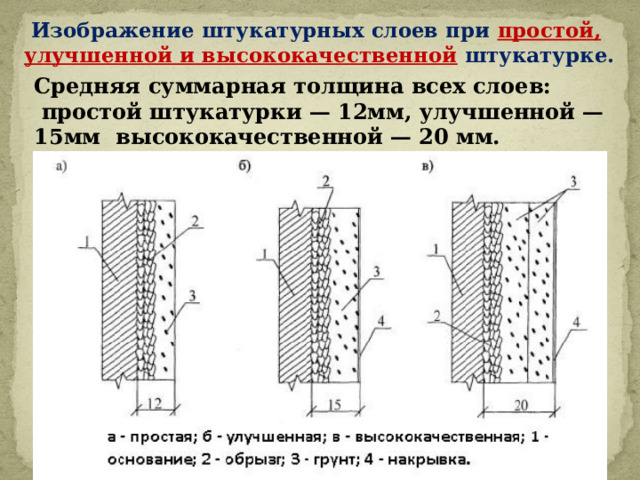

Изображение штукатурных слоев при простой, улучшенной и высококачественной штукатурке.

Средняя суммарная толщина всех слоев:

простой штукатурки — 12мм, улучшенной — 15мм высококачественной — 20 мм.

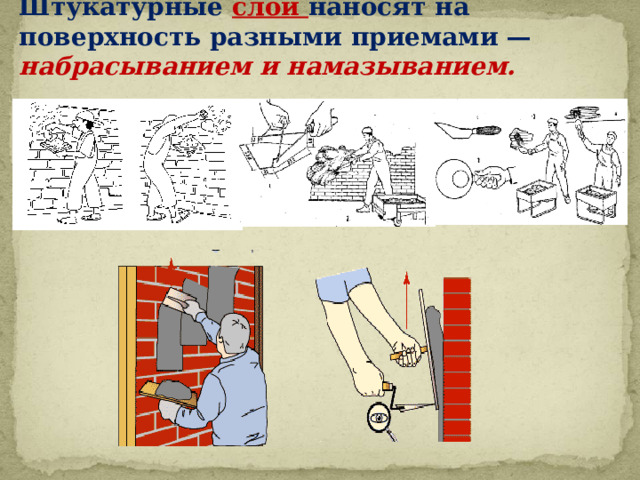

Штукатурные слои наносят на поверхность разными приемами — набрасыванием и намазыванием.

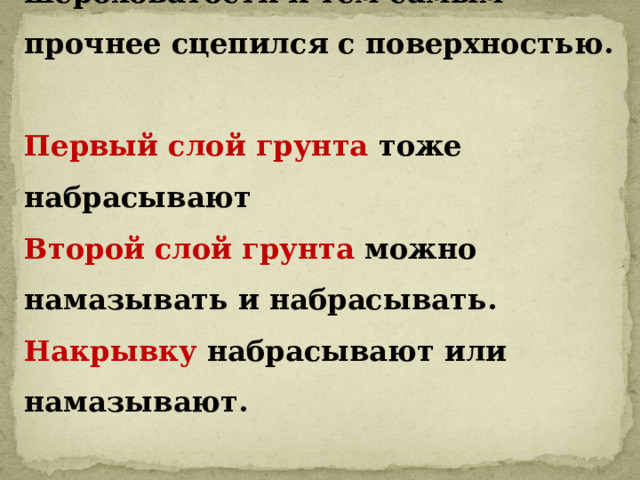

Слой обрызга наносят только набрасыванием для того, чтобы он лучше проник во все шероховатости и тем самым прочнее сцепился с поверхностью. Первый слой грунта тоже набрасывают Второй слой грунта можно намазывать и набрасывать. Накрывку набрасывают или намазывают.

Проверь себя

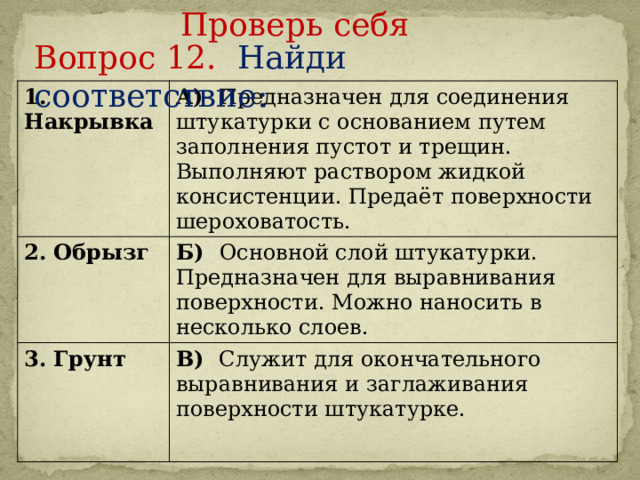

Вопрос 12. Найди соответствие:

1. Накрывка

А) Предназначен для соединения штукатурки с основанием путем заполнения пустот и трещин. Выполняют раствором жидкой консистенции. Предаёт поверхности шероховатость.

2. Обрызг

Б) Основной слой штукатурки. Предназначен для выравнивания поверхности. Можно наносить в несколько слоев.

3. Грунт

В) Служит для окончательного выравнивания и заглаживания поверхности штукатурке.

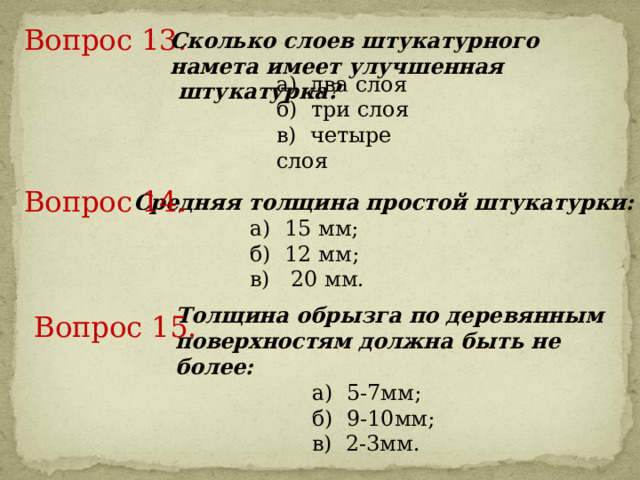

Вопрос 13.

Сколько слоев штукатурного намета имеет улучшенная  штукатурка?

а) два слоя

б) три слоя

в) четыре слоя

Вопрос 14.

Средняя толщина простой штукатурки:

а) 15 мм;

б) 12 мм;

в) 20 мм.

Толщина обрызга по деревянным поверхностям должна быть не более:

а) 5-7мм;

б) 9-10мм;

в) 2-3мм.

Вопрос 15.

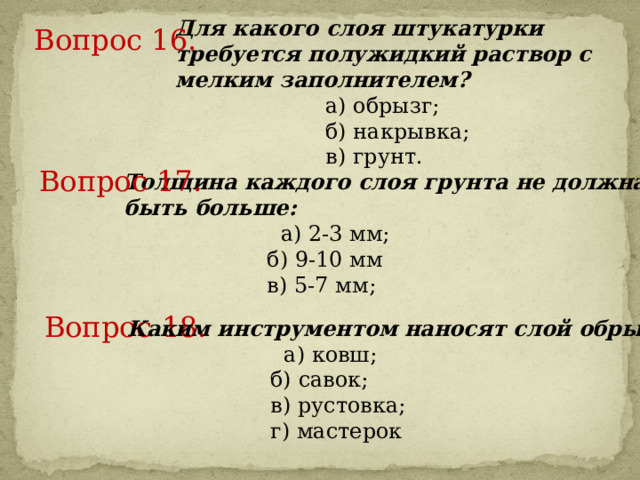

Для какого слоя штукатурки требуется полужидкий раствор с мелким заполнителем?

а) обрызг;

б) накрывка;

в) грунт.

Вопрос 16.

Вопрос 17.

Толщина каждого слоя грунта не должна

быть больше:

а) 2-3 мм;

б) 9-10 мм

в) 5-7 мм;

Вопрос 18.

Каким инструментом наносят слой обрызга?

а) ковш;

б) савок;

в) рустовка;

г) мастерок

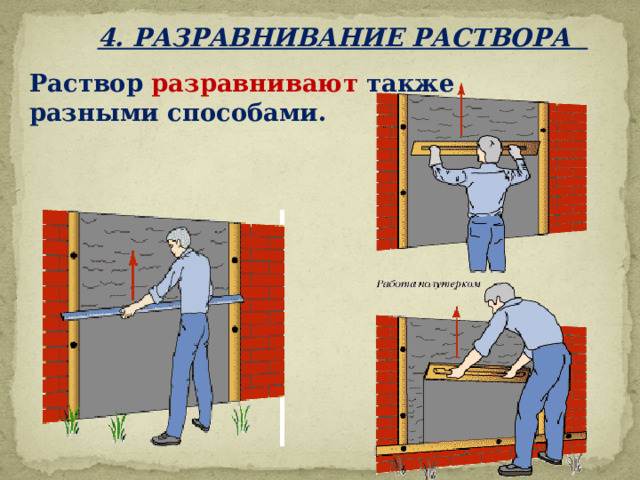

4. РАЗРАВНИВАНИЕ РАСТВОРА

Раствор разравнивают также разными способами.

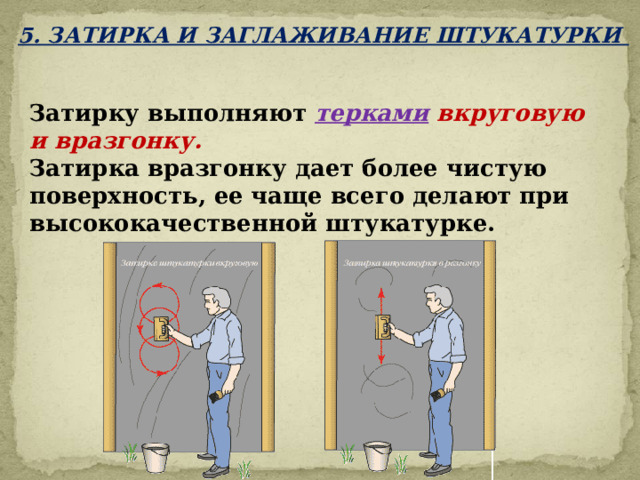

5. ЗАТИРКА И ЗАГЛАЖИВАНИЕ ШТУКАТУРКИ

Затирку выполняют терками вкруговую и вразгонку. Затирка вразгонку дает более чистую поверхность, ее чаще всего делают при высококачественной штукатурке.

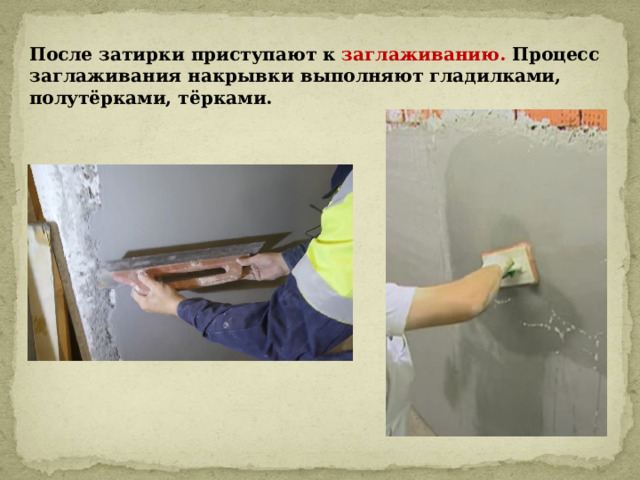

После затирки приступают к заглаживанию. Процесс заглаживания накрывки выполняют гладилками, полутёрками, тёрками.

Требования к качеству штукатурки

Отклонения

Допустимые отклонения по качеству штукатурки

простой

Неровности поверхности (обнаруживаются при накладывании правила или шаблона длиной 2 м)

улучшенной

Не более трех неровностей глубиной или высотой до 5 мм

Отклонение поверхности от вертикали

высококачественной

Не более двух неровностей до 3 мм

15 мм на высоту помещения

Глубиной или высотой до 2 мм

2 мм на 1 м высоты, но не более 10 мм на всю высоту помещения

1 мм на 1 м высоты, но не более 5 мм на всю высоту помещения

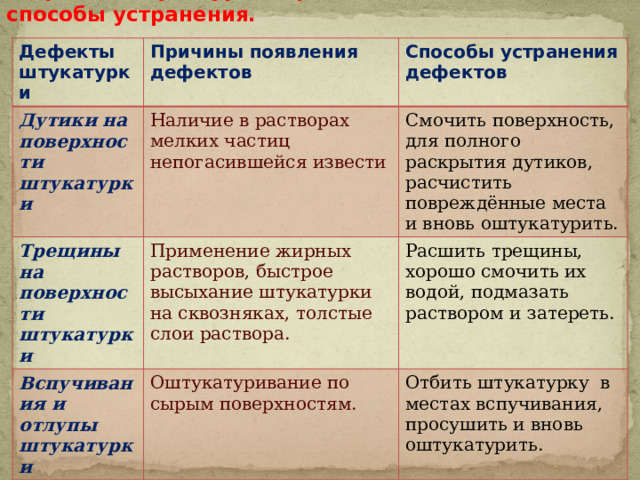

Дефекты штукатурки, причины их появления и способы устранения.

Дефекты штукатурки

Причины появления дефектов

Дутики на поверхности штукатурки

Способы устранения дефектов

Наличие в растворах мелких частиц непогасившейся извести

Трещины на поверхности штукатурки

Смочить поверхность, для полного раскрытия дутиков, расчистить повреждённые места и вновь оштукатурить.

Применение жирных растворов, быстрое высыхание штукатурки на сквозняках, толстые слои раствора.

Вспучивания и отлупы штукатурки

Расшить трещины, хорошо смочить их водой, подмазать раствором и затереть.

Оштукатуривание по сырым поверхностям.

Отслаивание штукатурки

Отбить штукатурку в местах вспучивания, просушить и вновь оштукатурить.

Раствор нанесён на неочищенную, неподготовленную, не смоченную поверхность

Отбить отслоившуюся штукатурку и нанести новую с соблюдением всех технологических процессов

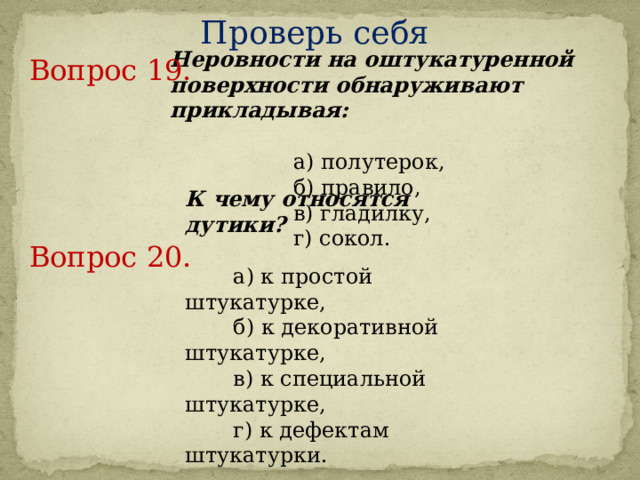

Проверь себя

Неровности на оштукатуренной поверхности обнаруживают прикладывая:

        а) полутерок,

б) правило,

в) гладилку,

г) сокол.

Вопрос 19.

К чему относятся дутики?

     а) к простой штукатурке,

б) к декоративной штукатурке,

        в) к специальной штукатурке,

г) к дефектам штукатурки.

Вопрос 20.

Вопрос 21. Перед вами набор строительных инструментов и приспособлений. Какие инструменты (укажите номера ) используются для разравнивания раствора на поверхности.

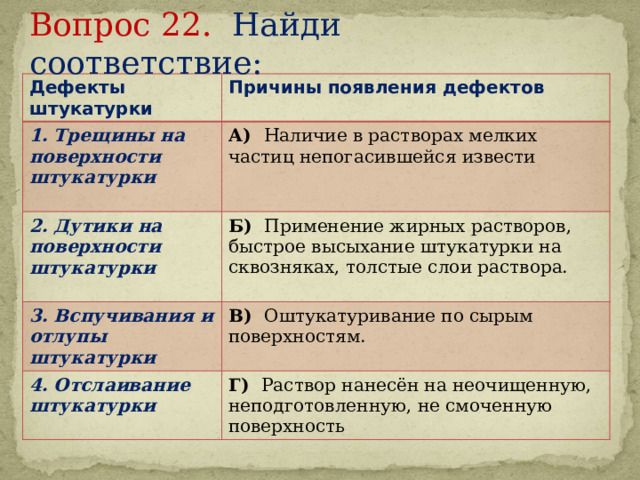

Вопрос 22. Найди соответствие:

Дефекты штукатурки

Причины появления дефектов

1. Трещины на поверхности штукатурки

А) Наличие в растворах мелких частиц непогасившейся извести

2. Дутики на поверхности штукатурки

Б) Применение жирных растворов, быстрое высыхание штукатурки на сквозняках, толстые слои раствора.

3. Вспучивания и отлупы штукатурки

В) Оштукатуривание по сырым поверхностям.

4. Отслаивание штукатурки

Г) Раствор нанесён на неочищенную, неподготовленную, не смоченную поверхность

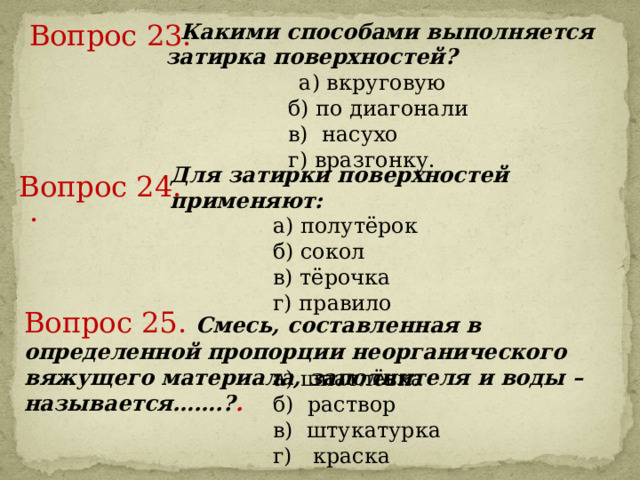

Вопрос 23.

Какими способами выполняется затирка поверхностей?

а) вкруговую

б) по диагонали

в) насухо

г) вразгонку.

Для затирки поверхностей применяют:

а) полутёрок

б) сокол

в) тёрочка

г) правило

Вопрос 24.

.

Вопрос 25. Смесь, составленная в определенной пропорции неорганического вяжущего материала, заполнителя и воды – называется…….? .

а) шпатлёвка

б) раствор

в) штукатурка

г) краска

Правильные ответы на вопросы.

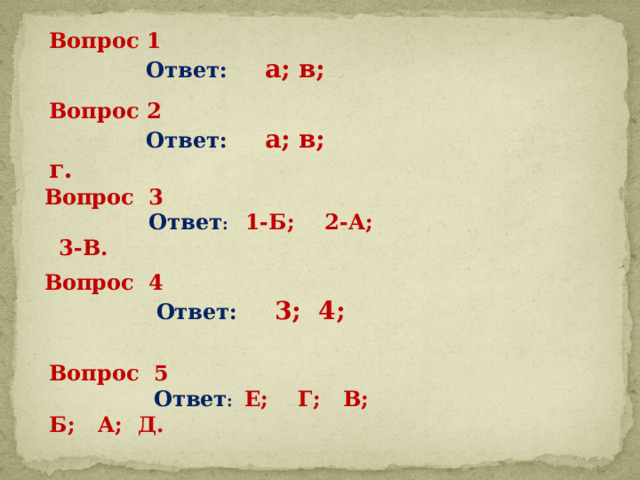

Вопрос 1

Ответ: а; в;

Вопрос 2

Ответ: а; в; г.

Вопрос 3

Ответ : 1-Б; 2-А; 3-В.

Вопрос 4

Ответ: 3; 4;

Вопрос 5

Ответ : Е; Г; В; Б; А; Д.

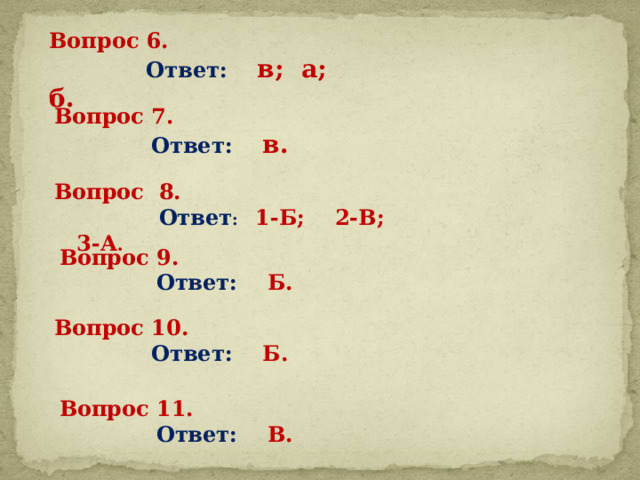

Вопрос 6.

Ответ: в; а; б.

Вопрос 7.

Ответ: в.

Вопрос 8.

Ответ : 1-Б; 2-В; 3-А .

Вопрос 9.

Ответ: Б.

Вопрос 10.

Ответ: Б.

Вопрос 11.

Ответ: В.

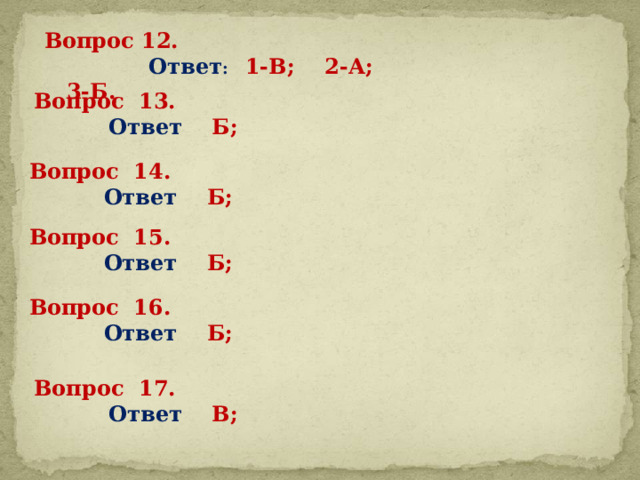

Вопрос 12.

Ответ : 1-В; 2-А; 3-Б.

Вопрос 13.

Ответ Б;

Вопрос 14.

Ответ Б;

Вопрос 15.

Ответ Б;

Вопрос 16.

Ответ Б;

Вопрос 17.

Ответ В;

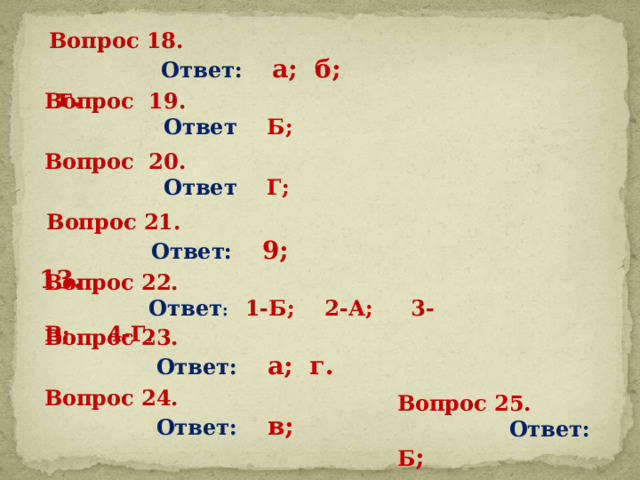

Вопрос 18.

Ответ: а; б; г.

Вопрос 19.

Ответ Б;

Вопрос 20.

Ответ Г;

Вопрос 21.

Ответ: 9; 13.

Вопрос 22.

Ответ : 1-Б; 2-А; 3-В; 4-Г.

Вопрос 23.

Ответ: а; г.

Вопрос 24.

Ответ: в;

Вопрос 25.

Ответ: Б ;

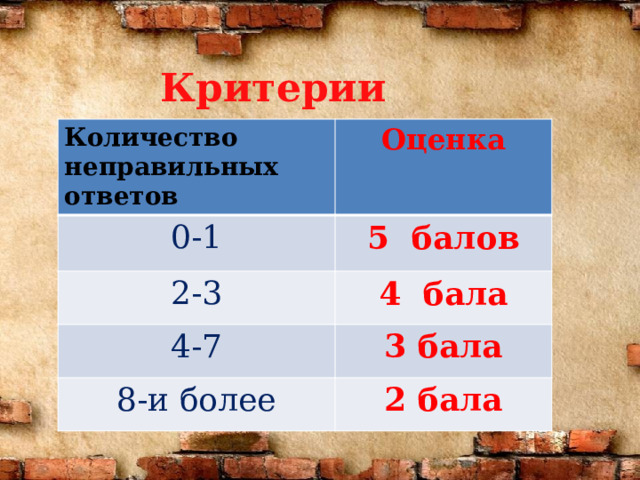

Критерии оценок.

Количество неправильных ответов

Оценка

0-1

5 балов

2-3

4 бала

4-7

3 бала

8-и более

2 бала
