Презентация к уроку "Тепловые двигатели"

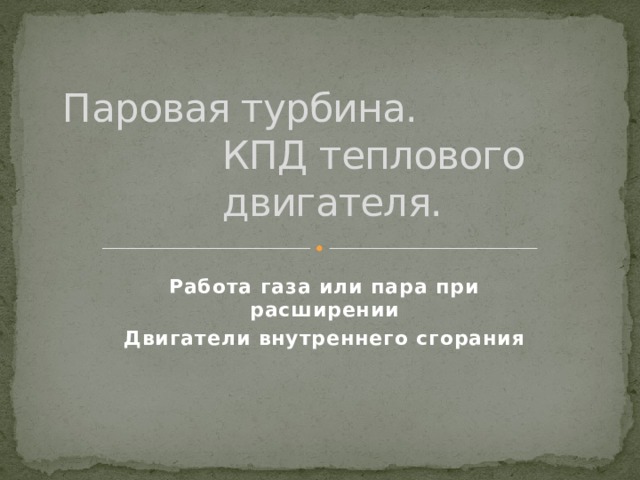

Паровая турбина. КПД теплового двигателя.

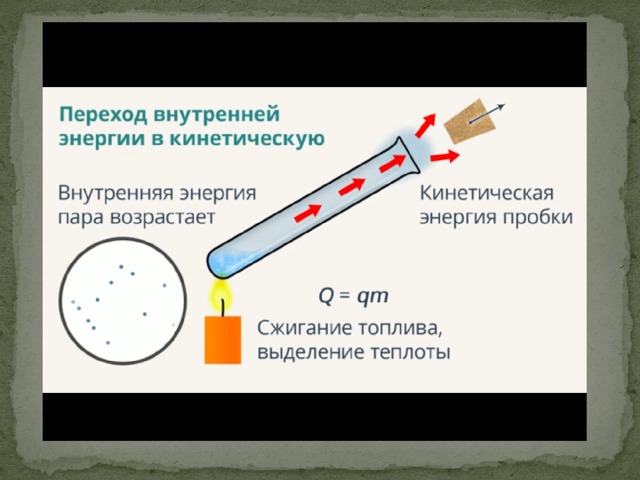

Работа газа или пара при расширении

Двигатели внутреннего сгорания

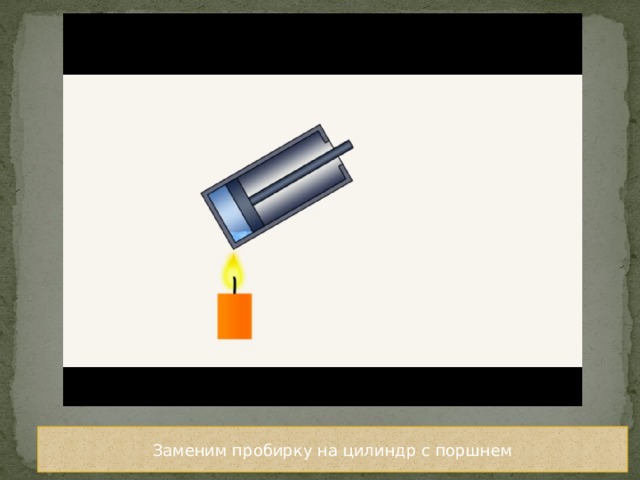

Заменим пробирку на цилиндр с поршнем

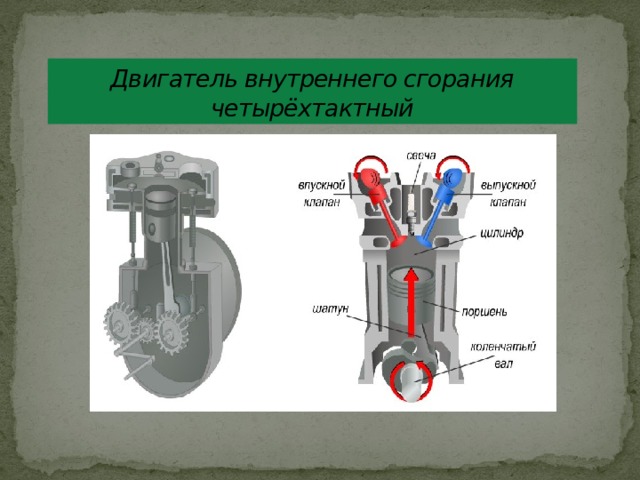

Двигатель внутреннего сгорания четырёхтактный

Учебник физика 8 класс, автор Пёрышкин А.В.

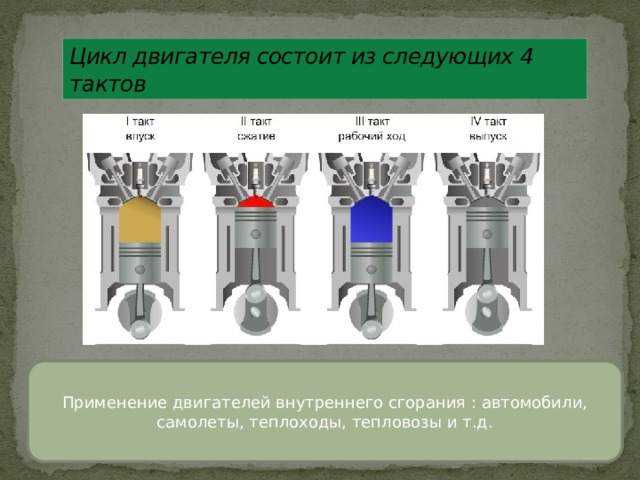

Цикл двигателя состоит из следующих 4 тактов

Применение двигателей внутреннего сгорания : автомобили, самолеты, теплоходы, тепловозы и т.д.

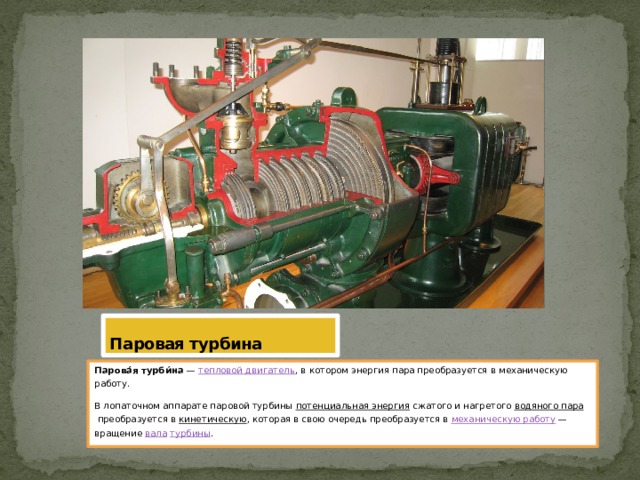

Паровая турбина

Парова́я турби́на  —  тепловой двигатель , в котором энергия пара преобразуется в механическую работу.

В лопаточном аппарате паровой турбины  потенциальная энергия  сжатого и нагретого  водяного пара  преобразуется в  кинетическую , которая в свою очередь преобразуется в  механическую работу  — вращение  вала   турбины .

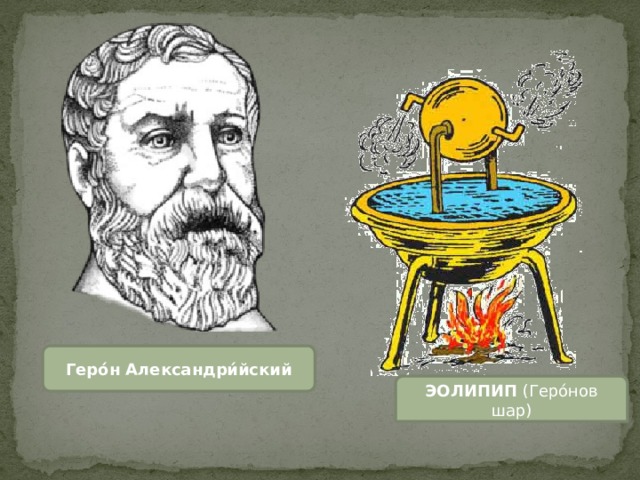

Геро́н Александри́йский

ЭОЛИПИП (Геро́нов шар)

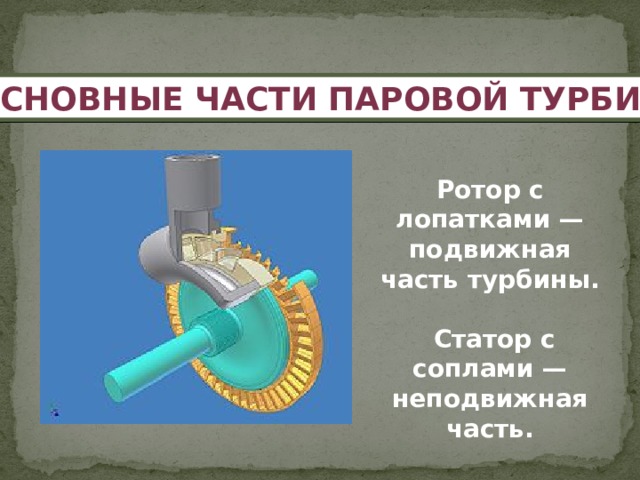

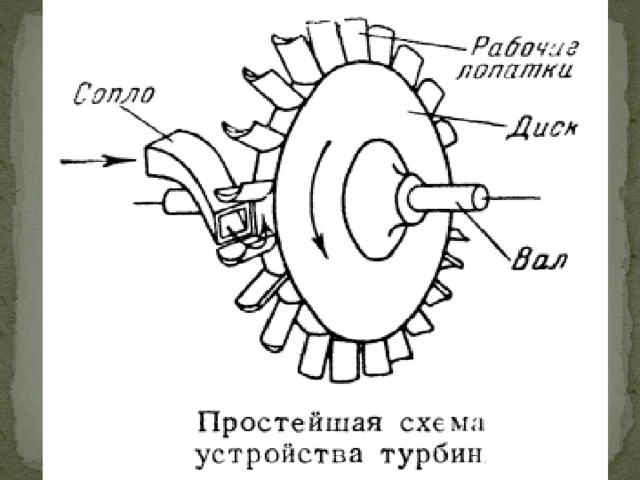

Основные части Паровой турбины

Ротор с лопатками — подвижная часть турбины.

Статор с соплами — неподвижная часть.

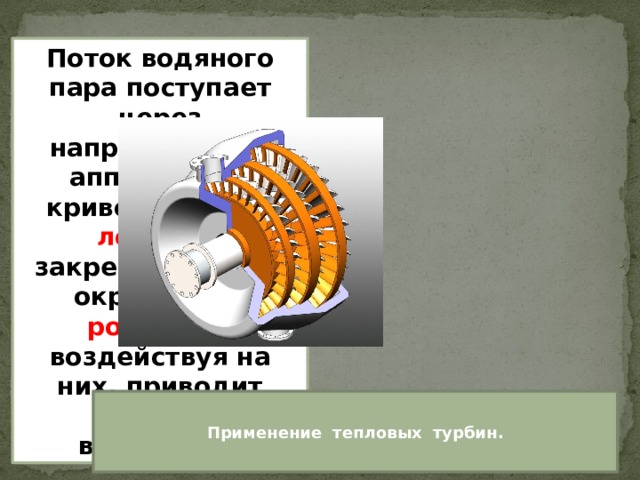

Поток водяного пара поступает через направляющие аппараты на криволинейные лопатки, закрепленные по окружности ротора, и, воздействуя на них, приводит ротор во вращение.

Применение тепловых турбин.

Коэффициент полезного действия (КПД) теплового двигателя

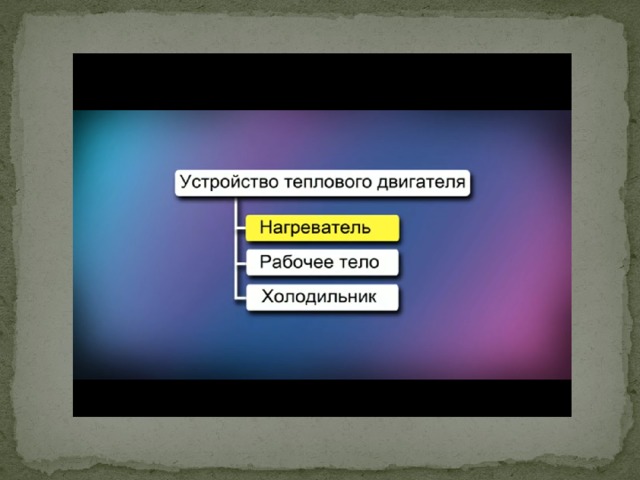

Принцип работы теплового двигателя

Нагреватель

Q 1

В тепловом двигателе нельзя преобразовать в механическую работу все количество теплоты Q 1 , получаемое от нагревателя.

Некоторое количество теплоты - Q 2 отдается холодильнику

A полезная = Q 1 - Q 2

Рабочее тело

ГАЗ, ПАР

A= Q 1 - Q 2

Q 2

Холодильник

Окружающая среда

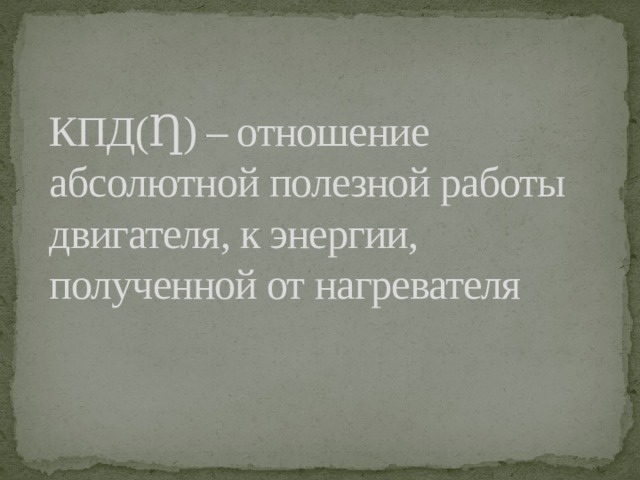

КПД(Ƞ) – отношение абсолютной полезной работы двигателя, к энергии, полученной от нагревателя

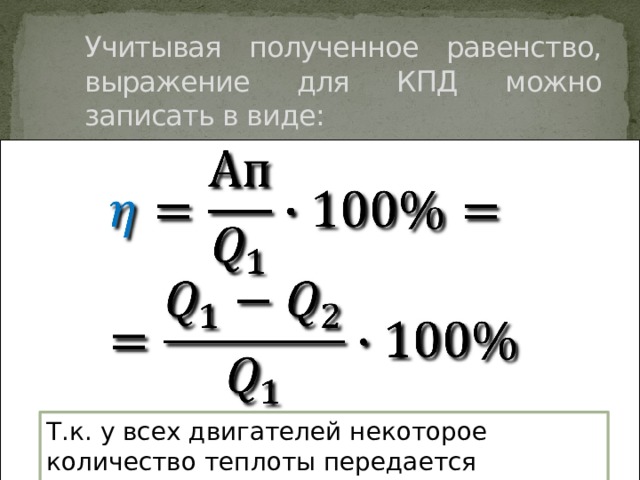

Учитывая полученное равенство, выражение для КПД можно записать в виде:

Т.к. у всех двигателей некоторое количество теплоты передается холодильнику, то η

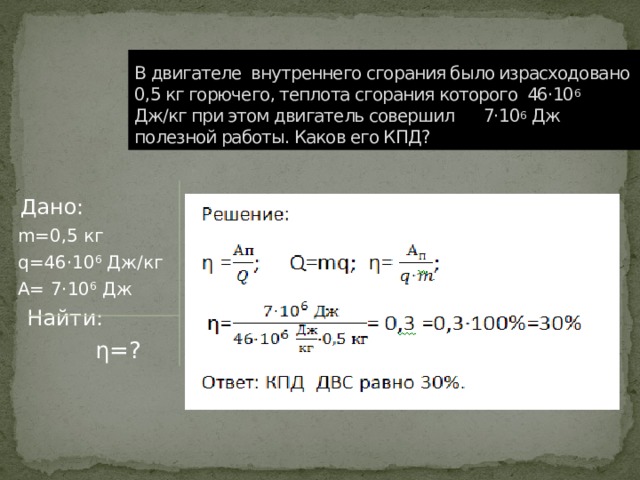

В двигателе внутреннего сгорания было израсходовано 0,5 кг горючего, теплота сгорания которого 46·10 6 Дж/кг при этом двигатель совершил 7·10 6 Дж полезной работы. Каков его КПД?

Дано:

m=0,5 кг

q=46·10 6 Дж/кг

А= 7·10 6 Дж

Найти:

η=?

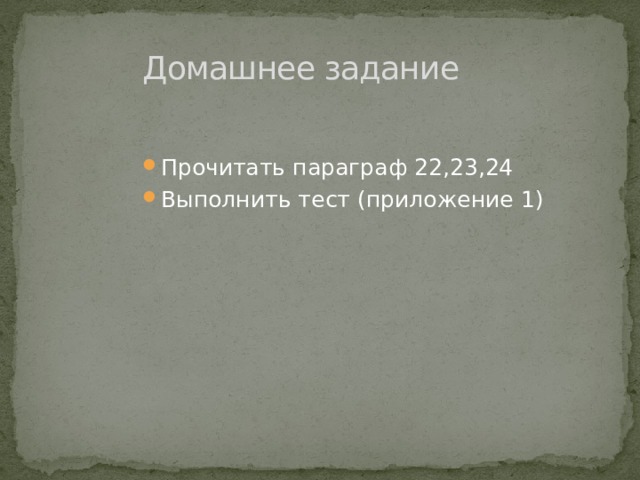

Домашнее задание

• Прочитать параграф 22,23,24
• Выполнить тест (приложение 1)
