Презентация к уроку "Зенкование, развёртывание отверстий

Зенкование, развёртывание отверстий

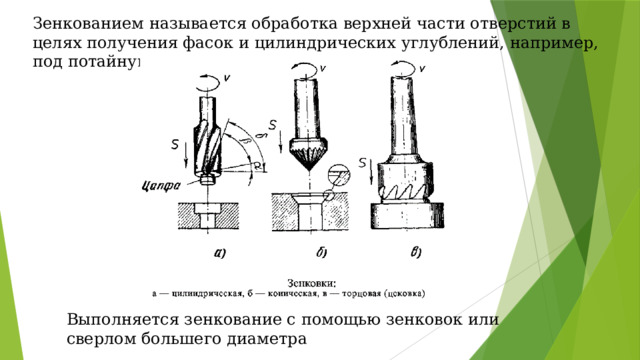

Зенкованием называется обработка верхней части отверстий в целях получения фасок и цилиндрических углублений, например, под потайную головку винта или заклепки.

Выполняется зенкование с помощью зенковок или сверлом большего диаметра

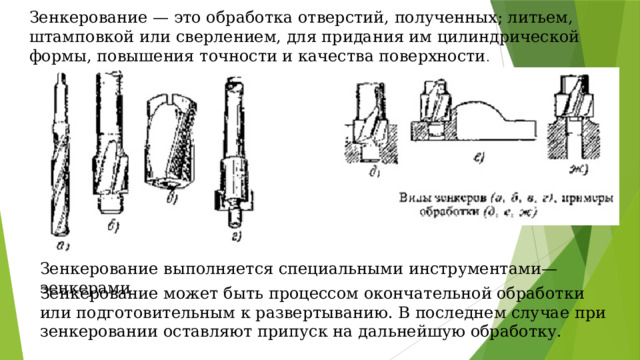

Зенкерование — это обработка отверстий, полученных; литьем, штамповкой или сверлением, для придания им цилиндрической формы, повышения точности и качества поверхности .

Зенкерование выполняется специальными инструментами— зенкерами

Зенкерование может быть процессом окончательной обработки или подготовительным к развертыванию. В последнем случае при зенкеровании оставляют припуск на дальнейшую обработку.

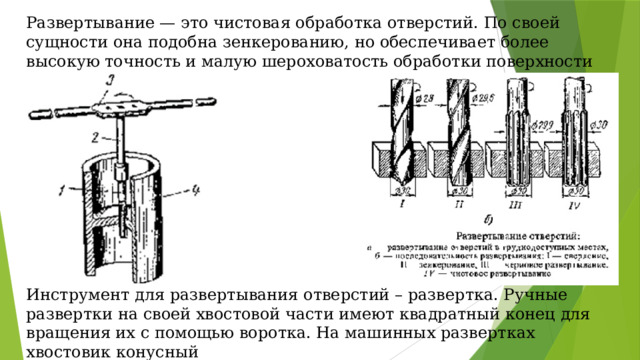

Развертывание — это чистовая обработка отверстий. По своей сущности она подобна зенкерованию, но обеспечивает более высокую точность и малую шероховатость обработки поверхности отверстий

Инструмент для развертывания отверстий – развертка. Ручные развертки на своей хвостовой части имеют квадратный конец для вращения их с помощью воротка. На машинных развертках хвостовик конусный

На сверлильных станках могут выполняться все основные операции по получению и обработке отверстий сверлением, зенкованием, зенкерованием и развертыванием

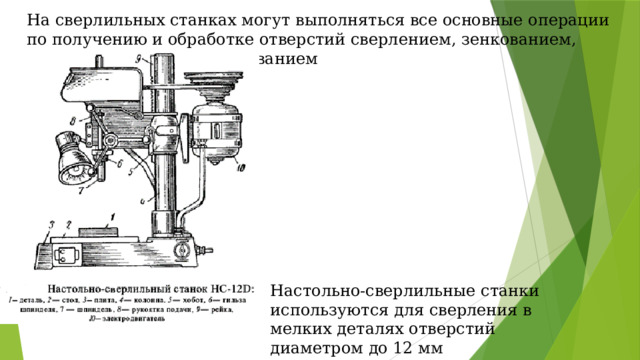

Настольно-сверлильные станки используются для сверления в мелких деталях отверстий диаметром до 12 мм

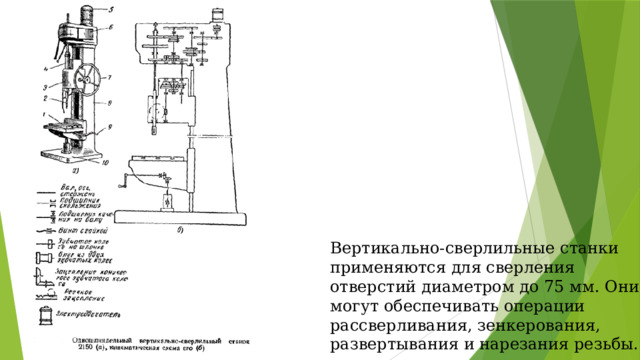

Вертикально-сверлильные станки применяются для сверления отверстий диаметром до 75 мм. Они могут обеспечивать операции рассверливания, зенкерования, развертывания и нарезания резьбы.

При работе на сверлильных станках применяют различные приспособления для закрепления заготовок и режущего инструмента

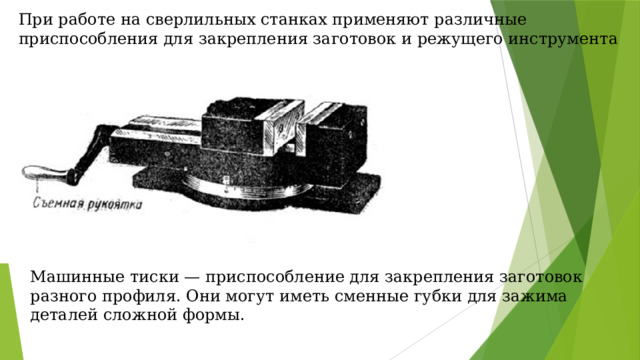

Машинные тиски — приспособление для закрепления заготовок разного профиля. Они могут иметь сменные губки для зажима деталей сложной формы.

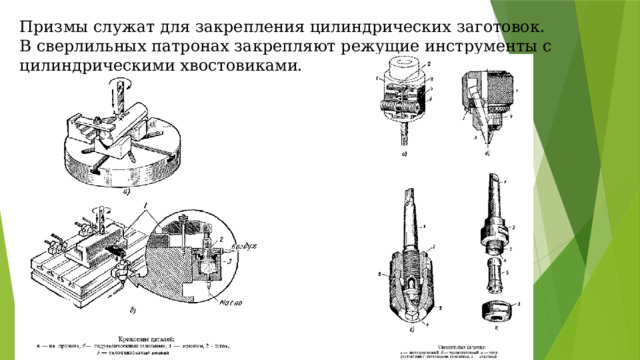

Призмы служат для закрепления цилиндрических заготовок.

В сверлильных патронах закрепляют режущие инструменты с цилиндрическими хвостовиками.

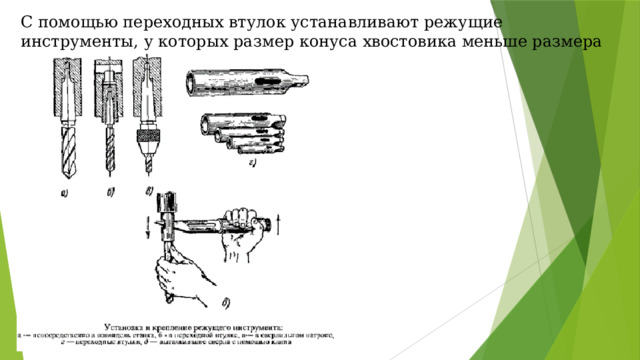

С помощью переходных втулок устанавливают режущие инструменты, у которых размер конуса хвостовика меньше размера конуса шпинделя станка.

Техника безопасности при сверлении металла:

- Работай на исправном сверлильном станке (исправные защитные ограждения, заземление, надежность установки патрона на шпинделе станка).

- Надежно закрепи обрабатываемую деталь на столе сверлильного станка.

- Запрещается трогать вращающийся патрон станка.

- На время сверления одень головной убор, проследи, чтобы все пуговицы на одежде были застегнуты.

- Не держи руками заготовку во время сверления.

- В конце сверления ослабь подачу сверла.

- Опилки после сверления не убирай руками.
