Урок-игра по станциям «ЗНАТОКИ ЧЕРЧЕНИЯ»

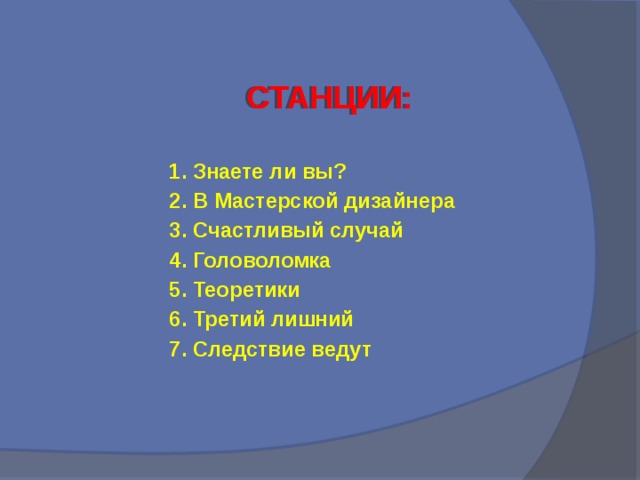

СТАНЦИИ:

1. Знаете ли вы?

2. В Мастерской дизайнера

3. Счастливый случай

4. Головоломка

5. Теоретики

6. Третий лишний

7. Следствие ведут

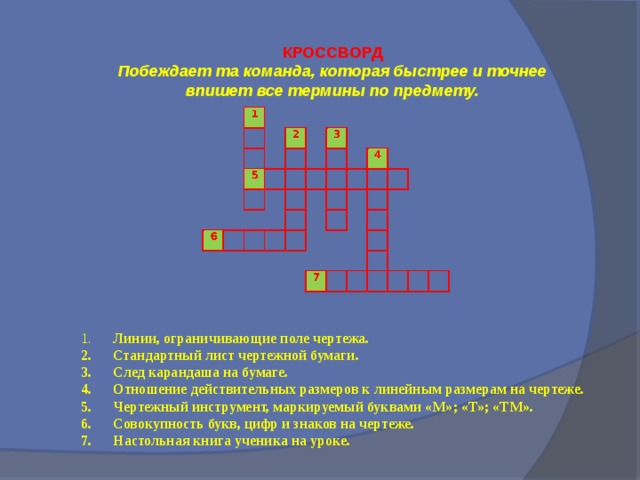

КРОССВОРД

Побеждает та команда, которая быстрее и точнее впишет все термины по предмету.

1. Линии, ограничивающие поле чертежа.

2. Стандартный лист чертежной бумаги.

3. След карандаша на бумаге.

4. Отношение действительных размеров к линейным размерам на чертеже.

5. Чертежный инструмент, маркируемый буквами «М»; «Т»; «ТМ».

6. Совокупность букв, цифр и знаков на чертеже.

7. Настольная книга ученика на уроке.

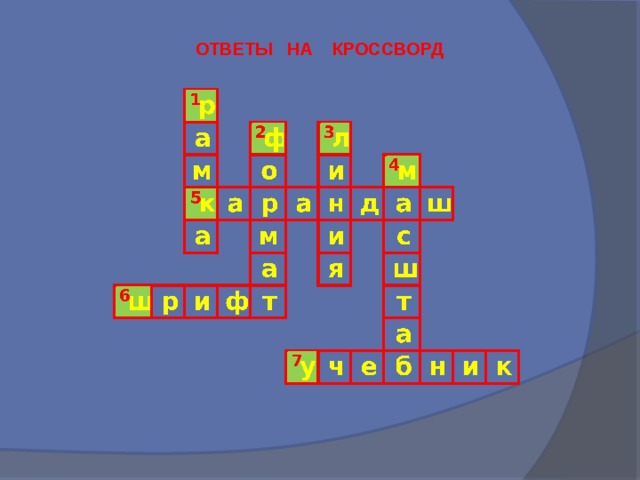

ОТВЕТЫ НА

КРОССВОРД

В МАСТЕРСКОЙ ДИЗАЙНЕРА

На картинке вы видите сервиз.

Постройте шестигранную тарелку с геометрическим орнаментом.

РЕБУСЫ

«ЧЕРТЕЖНЫЕ ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ.

ГЕОМЕТРИЧЕСКИЕ ТЕЛА И ИХ ПРОЕКЦИИ.»

Разгадайте ребусы. У каждой команды по 7 ребусов

РЕБУСЫ

«ЧЕРТЕЖНЫЕ ИНСТРУМЕНТЫ И ПРИНАДЛЕЖНОСТИ.

ГЕОМЕТРИЧЕСКИЕ ТЕЛА И ИХ ПРОЕКЦИИ.»

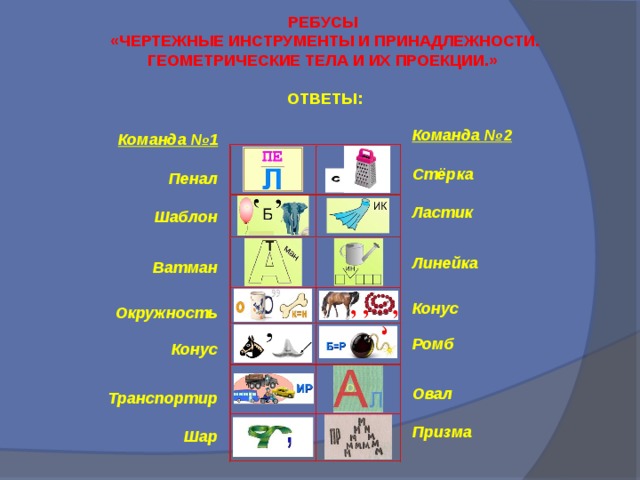

ОТВЕТЫ:

Команда №2

Стёрка

Ластик

Линейка

Конус

Ромб

Овал

Призма

Команда №1

Пенал

Шаблон

Ватман

Окружность

Конус

Транспортир

Шар

«ТЕОРЕТИКИ»

Командам за определенное время необходимо выполнить тест.

ТЕСТ

1. Относительно толщины какой линии задаются толщины всех других линий чертежа?

а) основной сплошной толстой; б) основной сплошной тонкой; в) штриховой.

2. К прерывистым линиям относятся:

а) тонкая ; в) штрихпунктирная; д) толстая.

б) штриховая; г) линия сечений;

3. Плавный переход одной линии в другую называется:

а) круг ; б) сопряжение; в) деление окружности.

4. Толщина сплошной основной линии равна:

а) 0,5 мм; б) 0,5...1,4 мм; в) 1,4 мм.

5. Рамку основной надписи на чертеже выполняют:

а) основной тонкой линией ; б) основной толстой линией; в) любой линией.

6. Линия основная сплошная толстая предназначена для вычерчивания линий:

а) видимого контура; в) осевых линий;

б) невидимого контура; г) линий сечений.

7. Штрихпунктирная тонкая линия предназначена для вычерчивания линий:

а) видимого контура; в) осевых линий;

б) невидимого контура; г) линий сечений.

8. Масштаб - это расстояние между двумя точками на плоскости:

а) да; б) нет.

9. Буквой R на чертеже обозначается:

а) расстояние между любыми двумя точками окружности;

б) расстояние между двумя наиболее удаленными противоположными точками окружности;

в) расстояние от центра окружности до точки на ней.

«ТЕОРЕТИКИ»

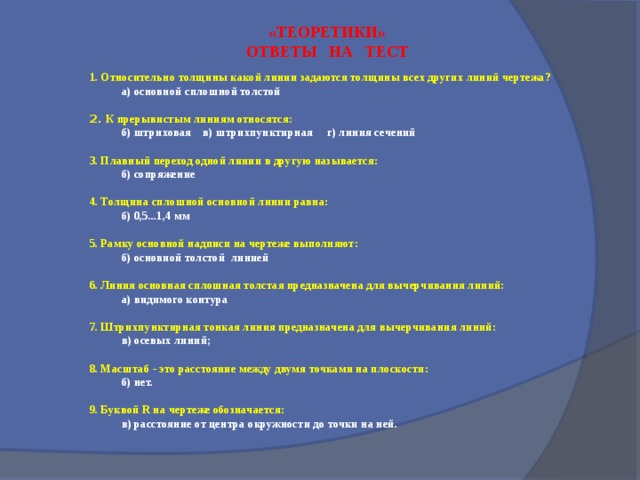

ОТВЕТЫ НА ТЕСТ

1. Относительно толщины какой линии задаются толщины всех других линий чертежа?

а) основной сплошной толстой

2. К прерывистым линиям относятся:

б) штриховая в) штрихпунктирная г) линия сечений

3. Плавный переход одной линии в другую называется:

б) сопряжение

4. Толщина сплошной основной линии равна:

б) 0,5...1,4 мм

5. Рамку основной надписи на чертеже выполняют:

б) основной толстой линией

6. Линия основная сплошная толстая предназначена для вычерчивания линий:

а) видимого контура

7. Штрихпунктирная тонкая линия предназначена для вычерчивания линий:

в) осевых линий;

8. Масштаб - это расстояние между двумя точками на плоскости:

б) нет.

9. Буквой R на чертеже обозначается:

в) расстояние от центра окружности до точки на ней.
