Презентация "Кольца Ньютона"

МУНИЦИПАЛЬНОЕ БЮДЖЕТНОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

«СРЕДНЯЯ ШКОЛА №9» города СМОЛЕНСКА

Кольца Ньютона

Выполнила работу:

Селезнева Анастасия Вячеславовна, учащаяся 11 класса А

Руководитель: Львова Наталья Вячеславовна, учитель физики МБОУ СШ № 9

2016 год

План

• Кольца Ньютона
• Наблюдение колец Ньютона
• Объяснение Юнга
• Использование

Кольца Ньютона

Простая интерференционная картина в виде концентрических колец (колец Ньютона) возникает в тонкой прослойке воздуха между стеклянной пластиной и положенной на нее плосковыпуклой линзой, сферическая поверхность которой имеет большой

радиус кривизны.

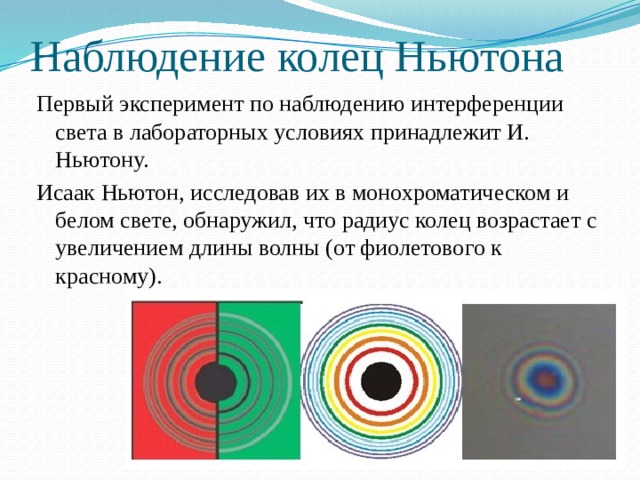

Наблюдение колец Ньютона

Первый эксперимент по наблюдению интерференции света в лабораторных условиях принадлежит И. Ньютону.

Исаак Ньютон, исследовав их в монохроматическом и белом свете, обнаружил, что радиус колец возрастает с увеличением длины волны (от фиолетового к красному).

Объяснение Юнга

Удовлетворительно объяснить, почему возникают кольца, Ньютон не смог. Удалось это Юнгу. Проследим за ходом его рассуждений. В их основе лежит предположение о том, что свет — это волны. Рассмотрим случай, когда монохроматическая волна падает почти перпендикулярно на плосковыпуклую линзу.

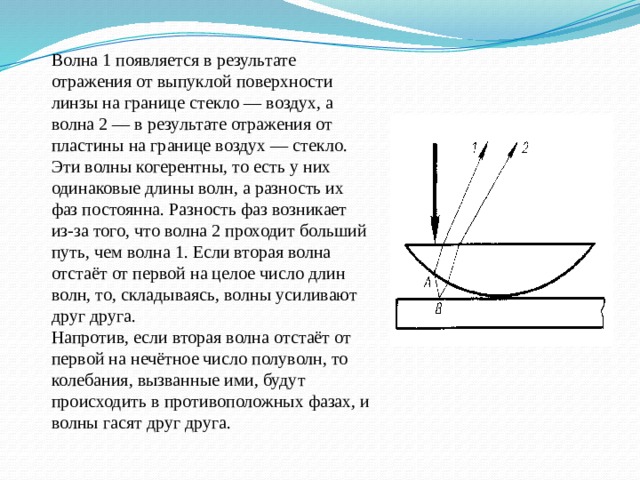

Волна 1 появляется в результате отражения от выпуклой поверхности линзы на границе стекло — воздух, а волна 2 — в результате отражения от пластины на границе воздух — стекло. Эти волны когерентны, то есть у них одинаковые длины волн, а разность их фаз постоянна. Разность фаз возникает из-за того, что волна 2 проходит больший путь, чем волна 1. Если вторая волна отстаёт от первой на целое число длин волн, то, складываясь, волны усиливают друг друга.

Напротив, если вторая волна отстаёт от первой на нечётное число полуволн, то колебания, вызванные ими, будут происходить в противоположных фазах, и волны гасят друг друга.

Использование

Кольца Ньютона используются для измерения радиусов кривизны поверхностей, для измерения длин волн света и показателей преломления. В некоторых случаях (например, при сканировании изображений на плёнках или оптической печати с негатива) кольца Ньютона представляют собой нежелательное явление.
