Презентация - компьютерные сети

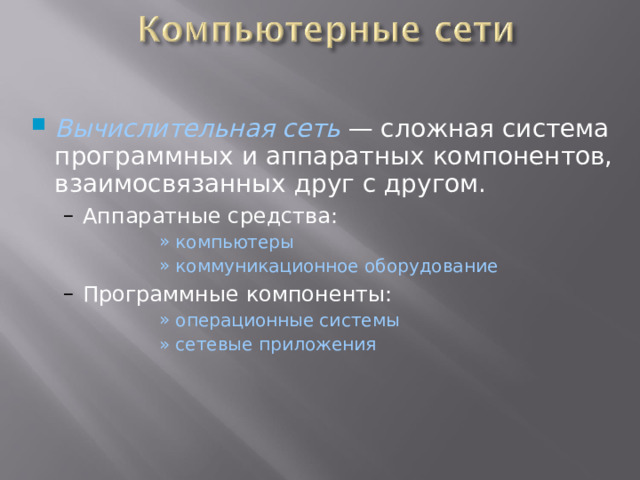

• Вычислительная сеть — сложная система программных и аппаратных компонентов, взаимосвязанных друг с другом.

• Аппаратные средства:
• Аппаратные средства:

• компьютеры коммуникационное оборудование
• компьютеры коммуникационное оборудование
• компьютеры коммуникационное оборудование
• компьютеры коммуникационное оборудование
• компьютеры
• коммуникационное оборудование

• Программные компоненты:
• Программные компоненты:

• операционные системы сетевые приложения
• операционные системы сетевые приложения
• операционные системы сетевые приложения
• операционные системы сетевые приложения
• операционные системы
• сетевые приложения

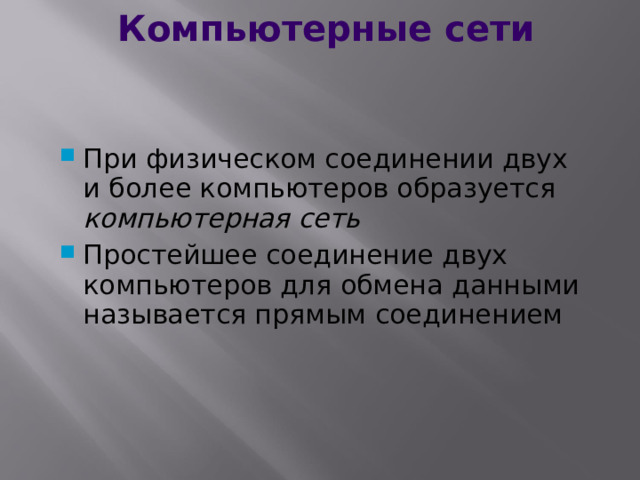

Компьютерные сети

• При физическом соединении двух и более компьютеров образуется компьютерная сеть
• Простейшее соединение двух компьютеров для обмена данными называется прямым соединением

Компьютерные сети

• Назначение компьютерных сетей – совместный доступ к общим ресурсам
• Типы ресурсов:

• Аппаратные Программные Информационные
• Аппаратные
• Программные
• Информационные

Компьютерные сети

• Для обеспечения необходимой совместимости как по аппаратуре, так и по программам в компьютерных сетях действуют специальные стандарты, называемые протоколами
• Аппаратные протоколы определяют характер аппаратного взаимодействия компонентов сети
• Программные протоколы определяют характер взаимодействия программ и данных

• Все устройства, подключаемые к сети, разделяют на три функциональные группы:

• рабочие станции; серверы сети; коммуникационные узлы.
• рабочие станции;
• серверы сети;
• коммуникационные узлы.

• Рабочая станция — это персональный компьютер, подключенный к сети, на котором пользователь сети выполняет свою работу.

• Каждая рабочая станция обрабатывает свои локальные файлы и использует свою операционную систему. Но при этом пользователю доступны ресурсы сети.
• Каждая рабочая станция обрабатывает свои локальные файлы и использует свою операционную систему. Но при этом пользователю доступны ресурсы сети.

• Три типа рабочих станций:

• рабочая станция с локальным диском - операционная система загружается с этого локального диска; бездисковая рабочая станция - операционная система загружается с диска файлового сервера. Такая возможность обеспечивается специальной микросхемой, устанавливаемой на сетевом адаптере бездисковой станции. удаленная рабочая станция - подключается к локальной сети через телекоммуникационные каналы связи (например, с помощью телефонной сети).
• рабочая станция с локальным диском - операционная система загружается с этого локального диска;
• бездисковая рабочая станция - операционная система загружается с диска файлового сервера. Такая возможность обеспечивается специальной микросхемой, устанавливаемой на сетевом адаптере бездисковой станции.
• удаленная рабочая станция - подключается к локальной сети через телекоммуникационные каналы связи (например, с помощью телефонной сети).

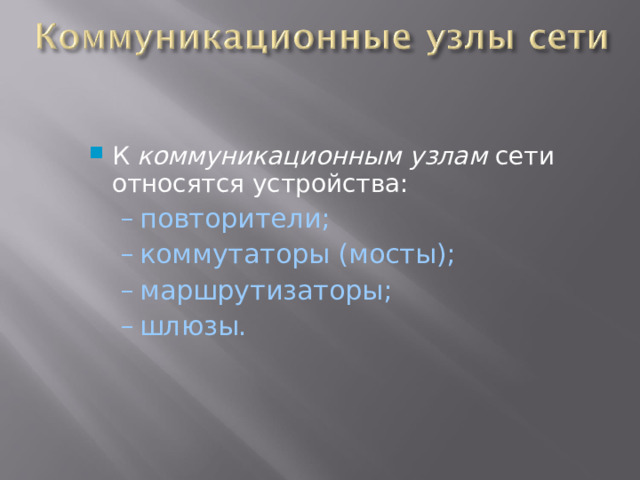

• К коммуникационным узлам сети относятся устройства:

• повторители; коммутаторы (мосты); маршрутизаторы; шлюзы.
• повторители;
• коммутаторы (мосты);
• маршрутизаторы;
• шлюзы.

Коммуникационные узлы сети

• Повторитель — устройство, усиливающее или регенерирующее пришедший на него сигнал.

• Повторитель, приняв пакет из одного сегмента, передает его во все остальные. В каждый момент времени во всех связанных повторителем сегментах поддерживается обмен данными только между двумя станциями.
• Повторитель, приняв пакет из одного сегмента, передает его во все остальные.
• В каждый момент времени во всех связанных повторителем сегментах поддерживается обмен данными только между двумя станциями.

• Коммутатор или мост — устройство, которое, как и повторитель, позволяет объединять несколько сегментов.

• В отличие от повторителя, мост одновременно поддерживает несколько процессов обмена данными для каждой пары станций разных сегментов.
• В отличие от повторителя, мост одновременно поддерживает несколько процессов обмена данными для каждой пары станций разных сегментов.

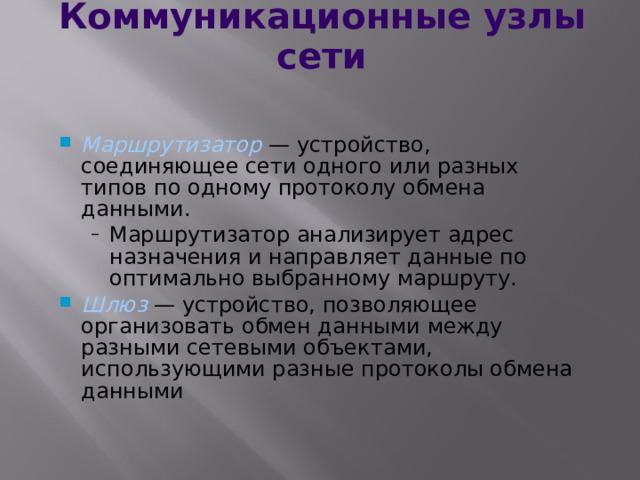

Коммуникационные узлы сети

• Маршрутизатор — устройство, соединяющее сети одного или разных типов по одному протоколу обмена данными.

• Маршрутизатор анализирует адрес назначения и направляет данные по оптимально выбранному маршруту.
• Маршрутизатор анализирует адрес назначения и направляет данные по оптимально выбранному маршруту.

• Шлюз — устройство, позволяющее организовать обмен данными между разными сетевыми объектами, использующими разные протоколы обмена данными

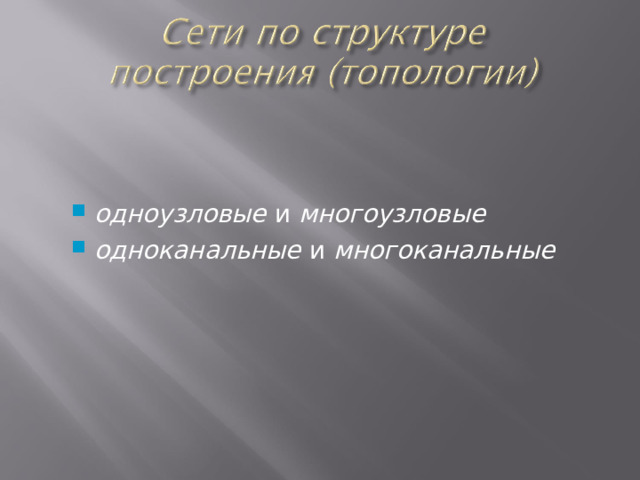

• одноузловые и многоузловые
• одноканальные и многоканальные

• определяется способом соединения абонентов друг с другом и ЭВМ:





























Общая шина

Радиальная (звезда)

Кольцевая

12

• В соответствии с используемыми протоколами компьютерные сети разделяют на:

• Локальные (LAN – Local Area Network) Глобальные (WAN – Wide Area Network)
• Локальные (LAN – Local Area Network)
• Глобальные (WAN – Wide Area Network)

12

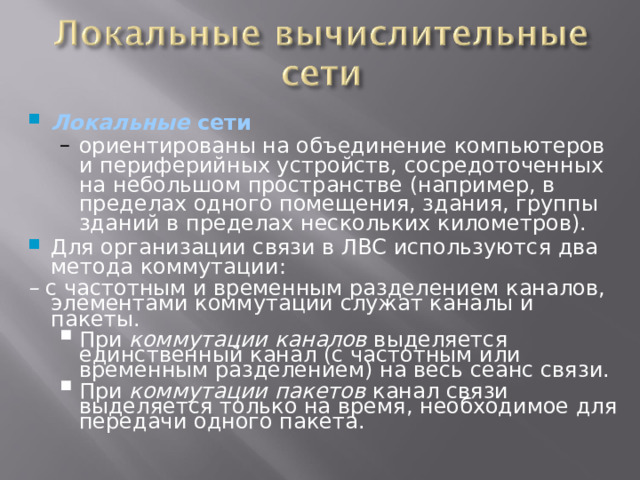

• Локальные сети

• ориентированы на объединение компьютеров и периферийных устройств, сосредоточенных на небольшом пространстве (например, в пределах одного помещения, здания, группы зданий в пределах нескольких километров).
• ориентированы на объединение компьютеров и периферийных устройств, сосредоточенных на небольшом пространстве (например, в пределах одного помещения, здания, группы зданий в пределах нескольких километров).

• Для организации связи в ЛВС используются два метода коммутации:

– с частотным и временным разделением каналов, элементами коммутации служат каналы и пакеты.

• При коммутации каналов выделяется единственный канал (с частотным или временным разделением) на весь сеанс связи. При коммутации пакетов канал связи выделяется только на время, необходимое для передачи одного пакета.
• При коммутации каналов выделяется единственный канал (с частотным или временным разделением) на весь сеанс связи.
• При коммутации пакетов канал связи выделяется только на время, необходимое для передачи одного пакета.

12

• Пакет – основная единица информации в компьютерных сетях.
• При разбиении файлов на пакеты скорость их передачи возрастает настолько, что каждый компьютер в сети получает возможность передавать и принимать данные практически одновременно с остальными компьютерами.

12

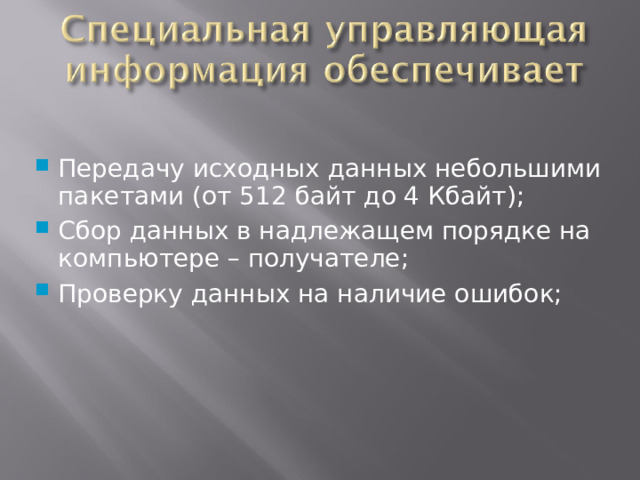

• Передачу исходных данных небольшими пакетами (от 512 байт до 4 Кбайт);
• Сбор данных в надлежащем порядке на компьютере – получателе;
• Проверку данных на наличие ошибок;

12

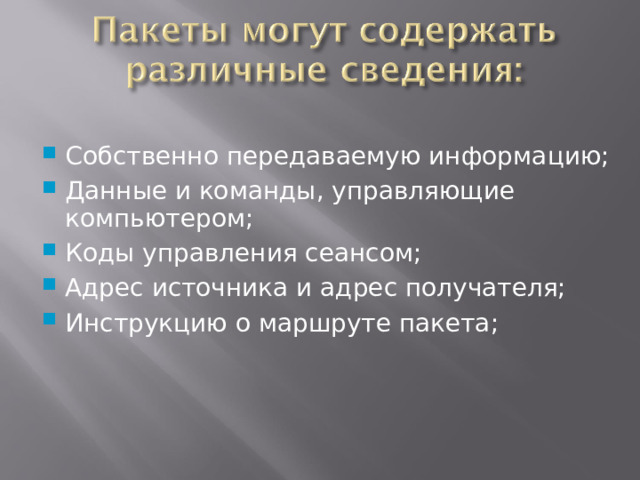

• Собственно передаваемую информацию;
• Данные и команды, управляющие компьютером;
• Коды управления сеансом;
• Адрес источника и адрес получателя;
• Инструкцию о маршруте пакета;

12

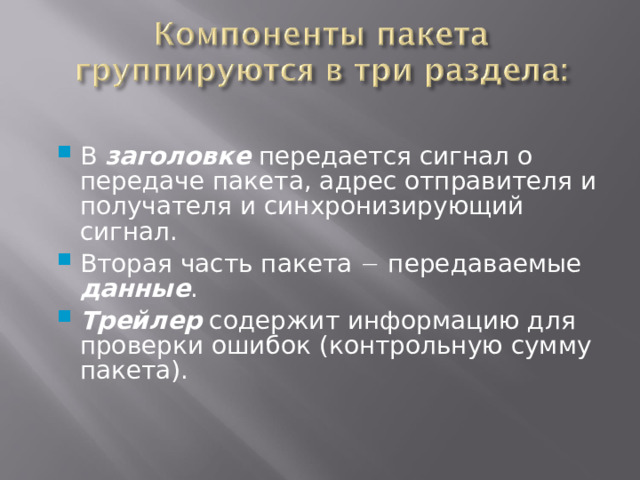

• В заголовке передается сигнал о передаче пакета, адрес отправителя и получателя и синхронизирующий сигнал.
• Вторая часть пакета  передаваемые данные .
• Трейлер содержит информацию для проверки ошибок (контрольную сумму пакета).
