Конденсаторы

Старые идеи уступают новым таким образом, что носители старого умирают, а новое поколение воспитывается в новых идеях, воспринимая их как нечто само собой разумеющееся.

Макс Планк

24 марта 1896 г

Александр Степанович Попов

16. 03. 1859 — 13. 01. 1906

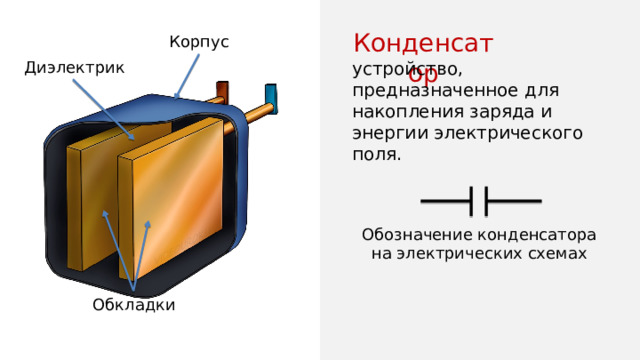

Конденсатор

Корпус

устройство, предназначенное для накопления заряда и энергии электрического поля.

Диэлектрик

Обозначение конденсатора на электрических схемах

Обкладки

Под зарядом конденсатора понима-ется модуль заряда одной из его обкладок.

C — электроемкость конденсатора.

Электроемкость конденсатора — это физическая величина, чис-ленно равная отношению заряда конденсатора к разности потен-циалов между его обкладками.

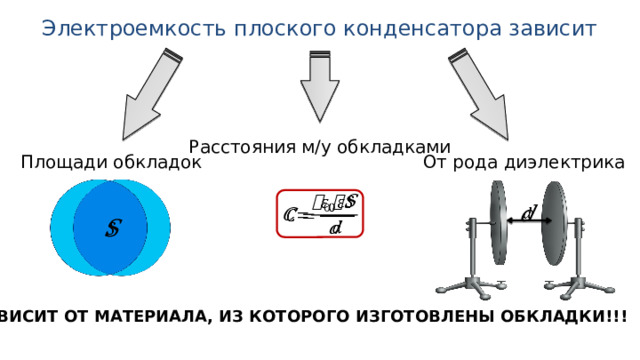

Электроемкость плоского конденсатора зависит

Расстояния м/у обкладками

От рода диэлектрика

Площади обкладок

НЕ ЗАВИСИТ ОТ МАТЕРИАЛА, ИЗ КОТОРОГО ИЗГОТОВЛЕНЫ ОБКЛАДКИ!!!

Батарея конденсаторов

Параллельное соединение

Последовательное соединение

+

–

+

+

+

–

–

–

+

–

+

–

Заряд:

Заряд:

Напряжение:

Напряжение:

Емкость батареи:

Емкость батареи:

Напряженность () — это физи-ческая векторная величина, характе-ризующая электрическое поле в данной точке и численно равная от-ношению силы, действующей на не-подвижный пробный заряд, поме-щенный в данную точку поля, к ве-личине этого заряда.

Поле плоского конденсатора однородно.

Плоский конденсатор

Если

Если

1

2

Конденсаторы

Постоянной емкости

Переменной емкости

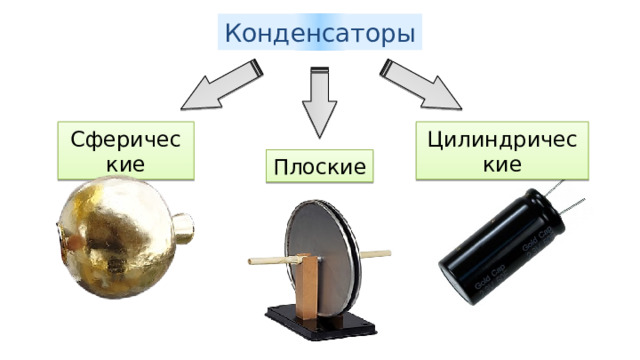

Конденсаторы

Цилиндрические

Сферические

Плоские

Конденсаторы

Электролитические

Керамические

Бумажные

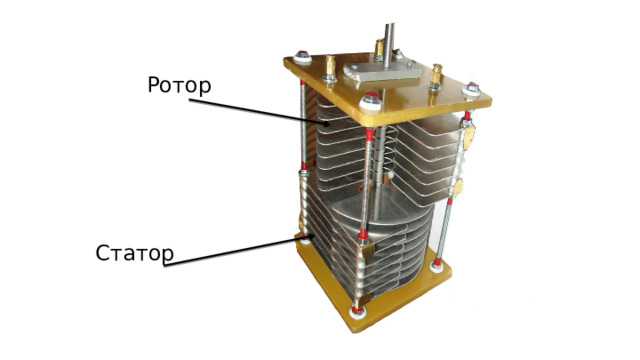

Ротор

Статор

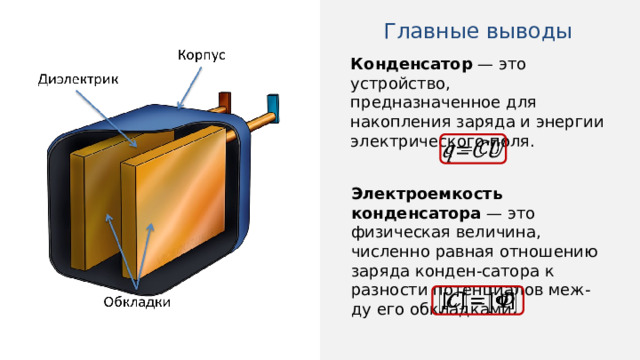

Главные выводы

Конденсатор — это устройство, предназначенное для накопления заряда и энергии электрического поля.

Электроемкость конденсатора — это физическая величина, численно равная отношению заряда конден-сатора к разности потенциалов меж-ду его обкладками.

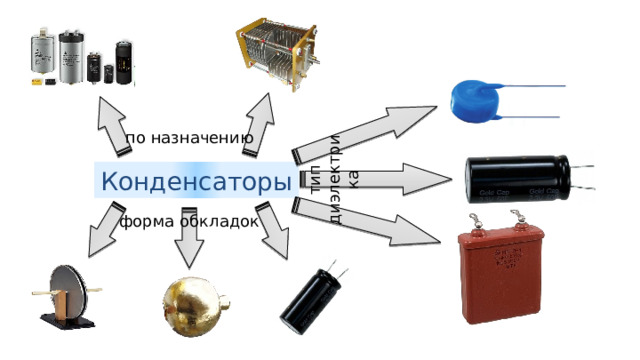

тип диэлектрика

по назначению

Конденсаторы

форма обкладок
