Презентация к уроку "Конденсаторы"

Электроемкость

Конденсаторы

Первые конденсаторы

Питер ван Мушенбрук

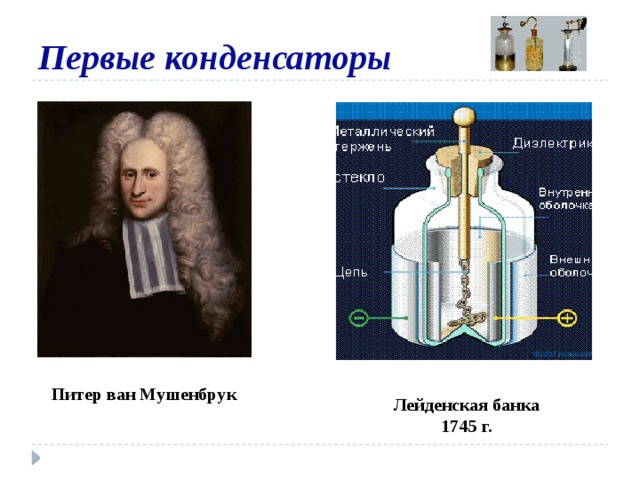

Лейденская банка

1745 г.

Первые опыты

С помощью лейденской банки удалось выяснить высокую скорость распространения электричества, его влияние на организм человека и животных, возможность поджигания электрическими искрами горючих газов и т.д. Новость о лейденской банке с большой скоростью распространилась по Европе и Америке. В лабораториях, аристократических салонах, на ярмарках ставились удивительнее опыты, неприятные, забавные и волнующие одновременно.

Определение электроемкости

Электроемкостью двух проводников называют отношение заряда одного из проводников к разности потенциалов между этим проводником и соседним.

С – электроемкость (Ф)

q – заряд (Кл)

U – разность потенциалов (В)

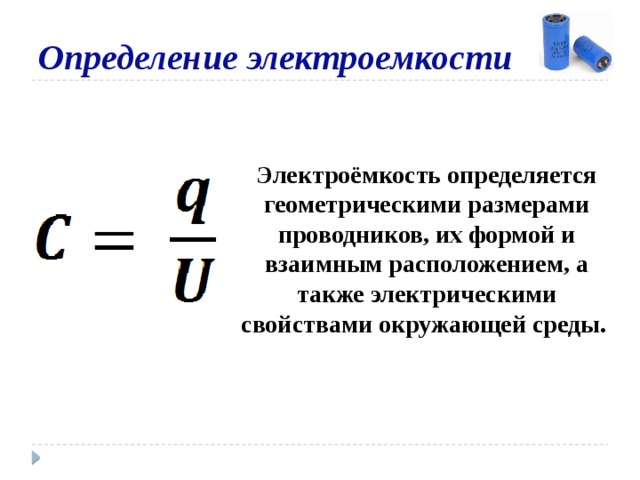

Определение электроемкости

Электроёмкость определяется геометрическими размерами проводников, их формой и взаимным расположением, а также электрическими свойствами окружающей среды.

Единицы измерения

На практике используют

микрофарады (мкФ)

нанофарады (нФ)

пикофарады (пФ)

R = 6400 км

С = 0,7 мФ

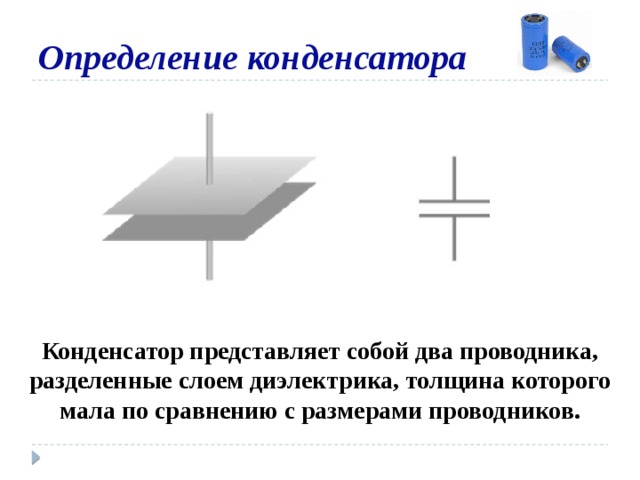

Определение конденсатора

Конденсатор представляет собой два проводника, разделенные слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.

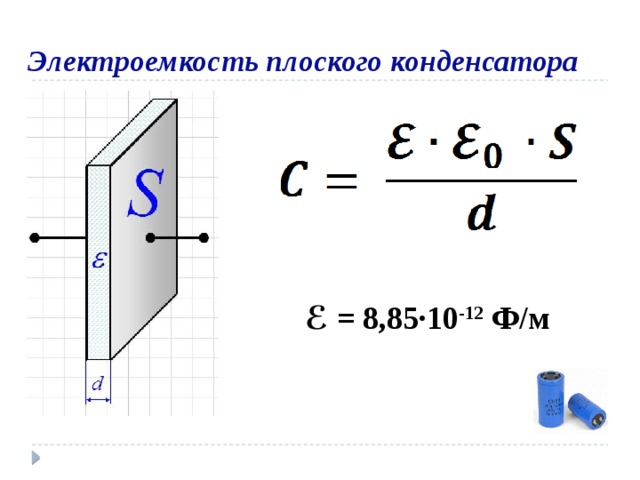

Электроемкость плоского конденсатора

ℰ = 8,85∙10 -12 Ф/м

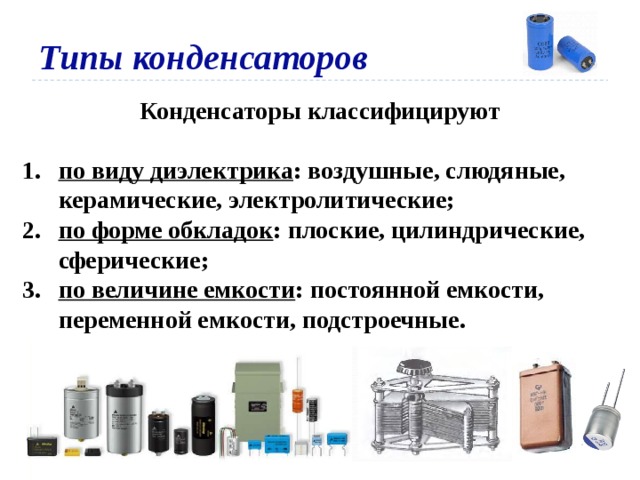

Типы конденсаторов

Конденсаторы классифицируют

• по виду диэлектрика : воздушные, слюдяные, керамические, электролитические;
• по форме обкладок : плоские, цилиндрические, сферические;
• по величине емкости : постоянной емкости, переменной емкости, подстроечные.

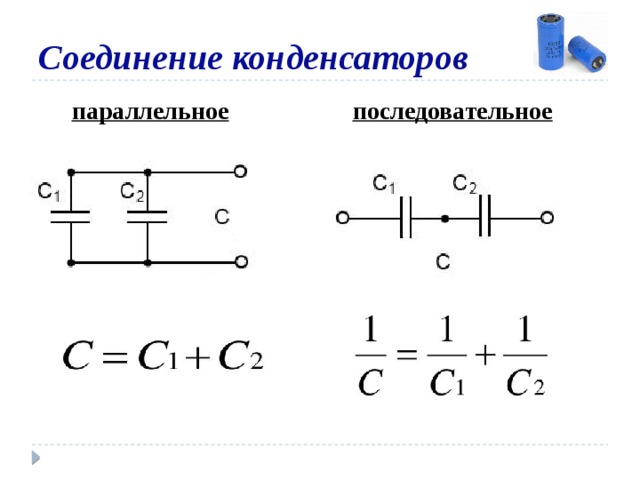

Соединение конденсаторов

параллельное последовательное

Энергия заряженного конденсатора

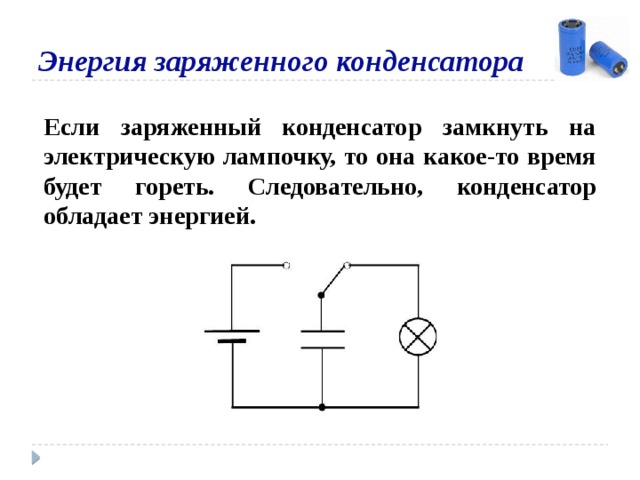

Если заряженный конденсатор замкнуть на электрическую лампочку, то она какое-то время будет гореть. Следовательно, конденсатор обладает энергией.

Энергия заряженного конденсатора

W – энергия конденсатора (Дж)

Применение конденсаторов

компьютеры

фотографическая

техника

люминесцентные

лампы

лазерная техника

радиолокационная

техника

Применение конденсаторов

система зажигания

электроизмерительная

техника

телефоны

радиотехническая

аппаратура
