Презентация на тему "Чертеж детали"

Чертёж детали

Чертёж – это условное изображение предмета, выполненное по определённым правилам с помощью чертёжных инструментов.

Эскиз

Технический рисунок

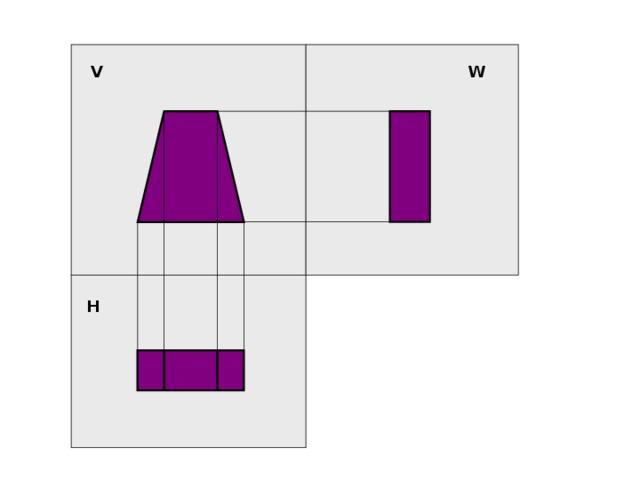

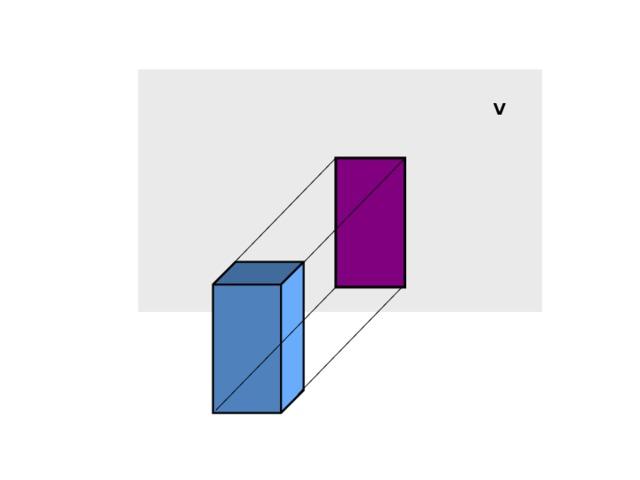

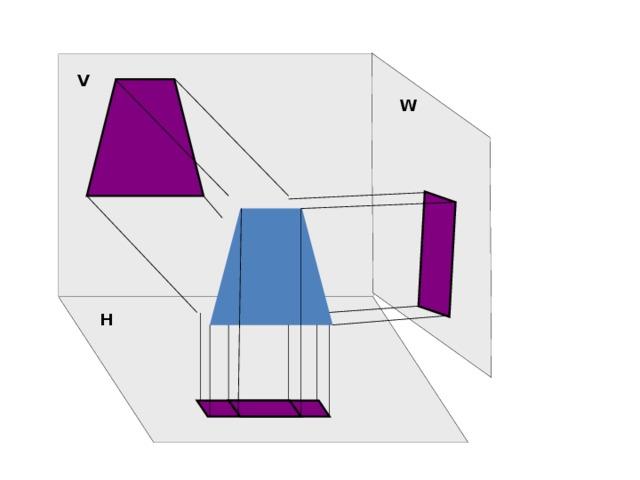

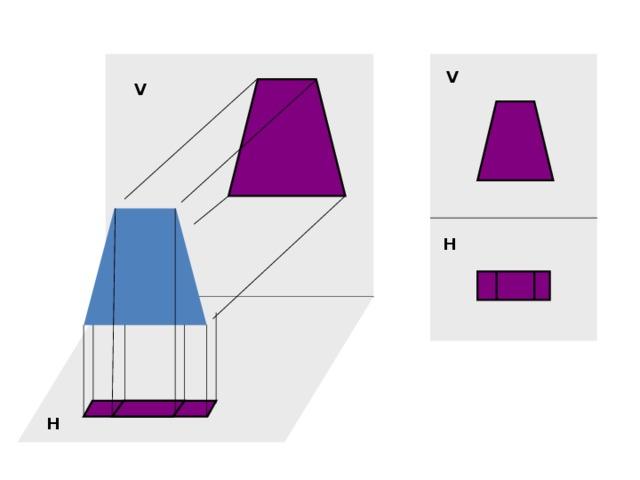

Параллельное прямоугольное проецирование

B

A

C

H

b

c

a

V

V

V

H

H

V

W

H

V

W

H

Линии чертежа.

1 . Сплошная толстая основная линия ( линии видимого контура детали )

Толщина (S): 0,5 – 1,4 мм

2 . Сплошная тонкая линия ( выносные и размерные линии )

Толщина

3 . Штриховая линия ( линии невидимого контура детали )

Толщина

Длина штриха: 2 – 8 мм; расстояние между штрихами: 1 – 2 мм

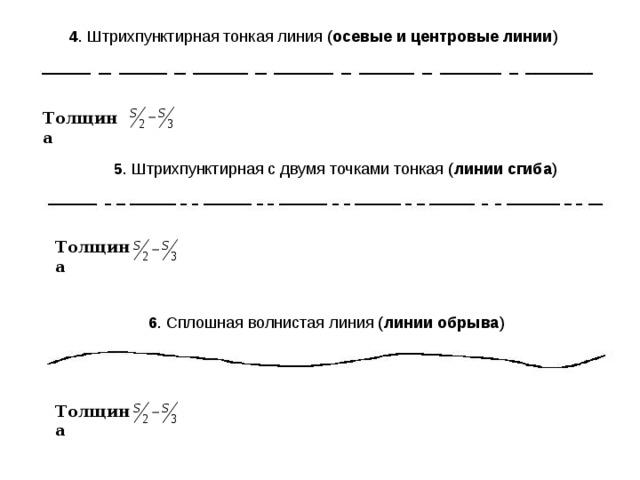

4 . Штрихпунктирная тонкая линия ( осевые и центровые линии )

Толщина

5 . Штрихпунктирная с двумя точками тонкая ( линии сгиба )

Толщина

6 . Сплошная волнистая линия ( линии обрыва )

Толщина

3

6

4

2

1

Нанесение размеров. Масштабы.

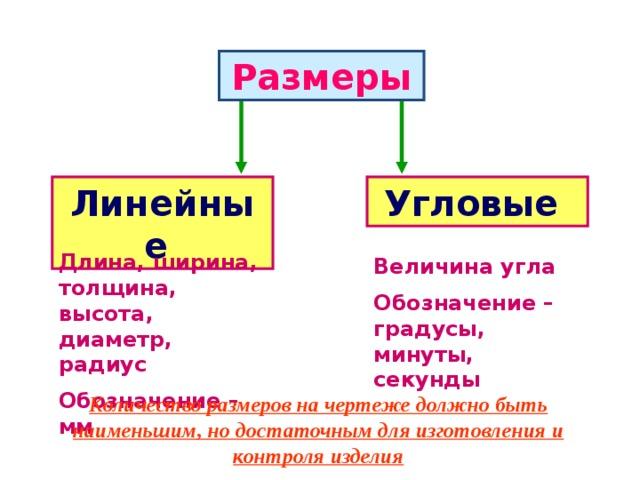

Размеры

Линейные

Угловые

Длина, ширина, толщина, высота, диаметр, радиус

Обозначение – мм

Величина угла

Обозначение – градусы, минуты, секунды

Количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия

1…2

5

26

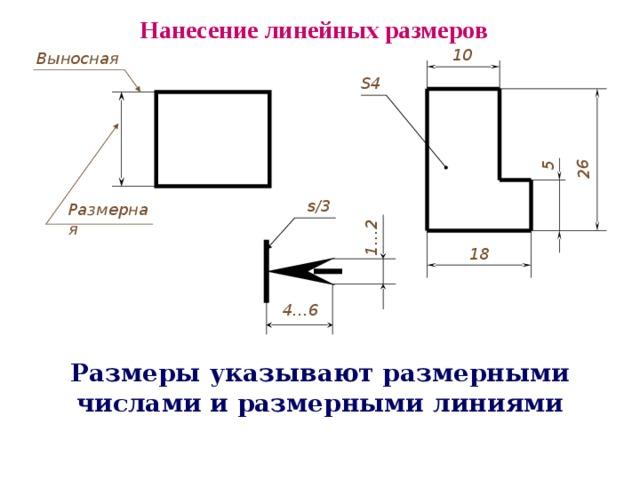

Нанесение линейных размеров

10

Выносная

S4

s/3

Размерная

18

4…6

Размеры указывают размерными числами и размерными линиями

Ø35

Ø 16

Нанесение размера окружностей

Ø 8

R25

Нанесение размера дуг и угла

R8

45°

Ø 10

25

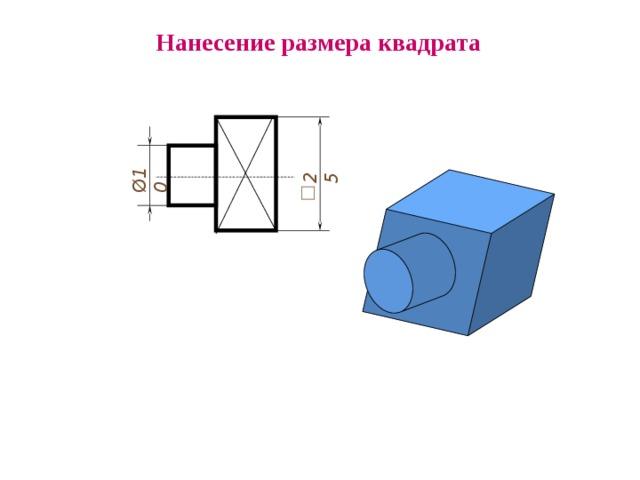

Нанесение размера квадрата

Масштабы

М асштаб – это отношение линейных размеров изображения предмета к действительным.

Масштаб уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10 и др.

Натуральная величина – 1:1

Масштаб увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1 и др.

Размеры на чертежах всегда наносят действительные, т.е. те, которые должна иметь деталь в натуре

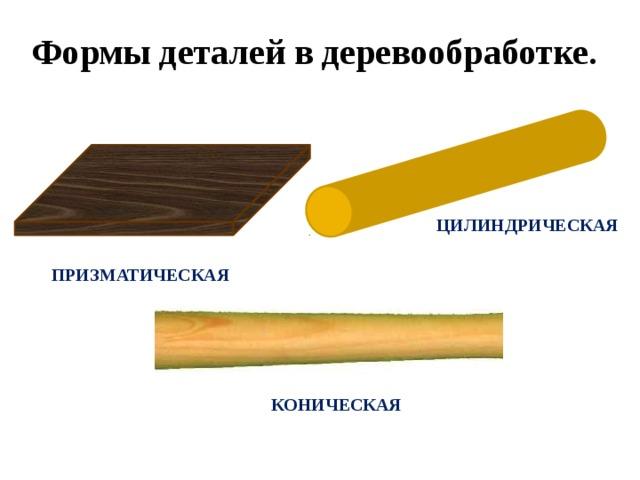

Формы деталей в деревообработке.

ЦИЛИНДРИЧЕСКАЯ

ПРИЗМАТИЧЕСКАЯ

КОНИЧЕСКАЯ

V

W

Вид спереди (главный)

Вид слева (сбоку)

H

Вид сверху

Основные размеры детали проставляют на главном виде, а недостающие – на других видах.

Основные размеры детали – это её габаритные размеры : длина, ширина, высота или толщина.

Также на чертеже проставляют размеры элементов детали (отверстий, пазов, впадин, выступов) и их расположение относительно сторон детали и между собой.

47
