Презентация на тему Эксплуатация трансформаторных подстанций и РУ по специальности 13.02.11 МДК.01.02 Организация технического обслуживания и ремонта электрического и электромеханического оборудования

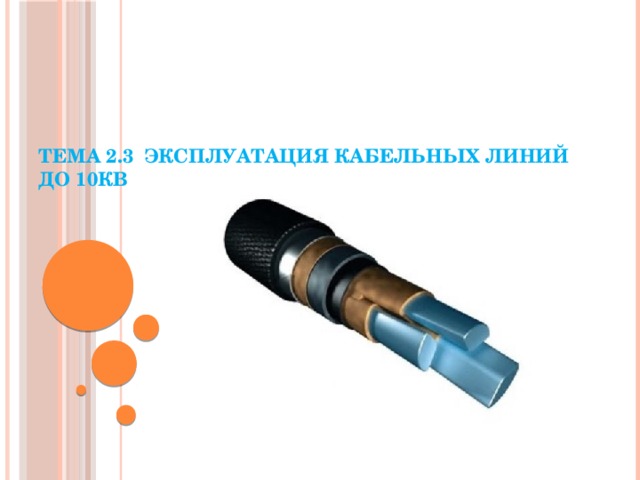

Тема 2.3 Эксплуатация кабельных линий до 10кВ

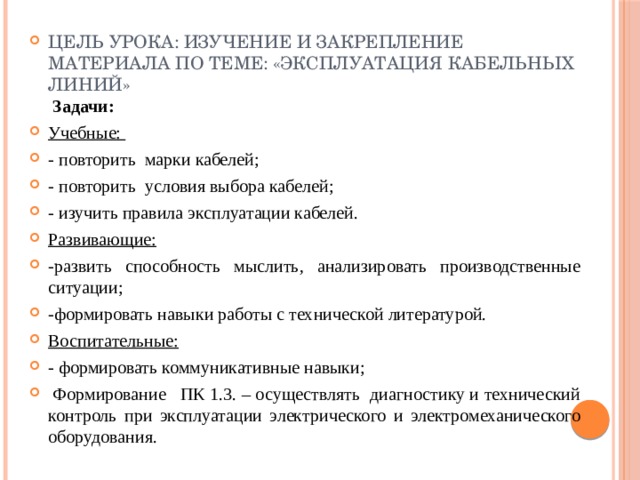

• Цель урока: Изучение и закрепление материала по теме: «Эксплуатация кабельных линий» Задачи:
• Учебные:
• - повторить марки кабелей;
• - повторить условия выбора кабелей;
• - изучить правила эксплуатации кабелей.
• Развивающие:
• -развить способность мыслить, анализировать производственные ситуации;
• -формировать навыки работы с технической литературой.
• Воспитательные:
• - формировать коммуникативные навыки;
•   Формирование ПК 1.3. – осуществлять диагностику и технический контроль при эксплуатации электрического и электромеханического оборудования.

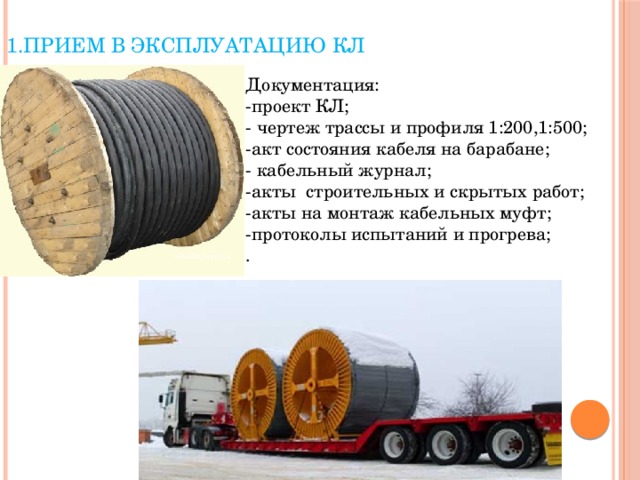

1.Прием в эксплуатацию КЛ

Документация:

-проект КЛ;

- чертеж трассы и профиля 1:200,1:500;

-акт состояния кабеля на барабане;

- кабельный журнал;

-акты строительных и скрытых работ;

-акты на монтаж кабельных муфт;

-протоколы испытаний и прогрева;

.

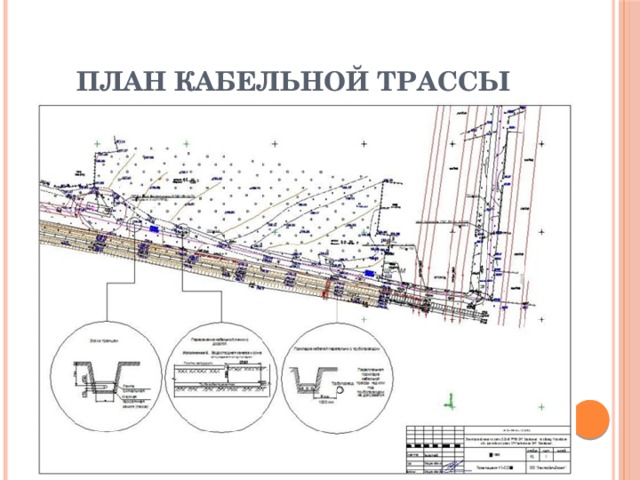

План кабельной трассы

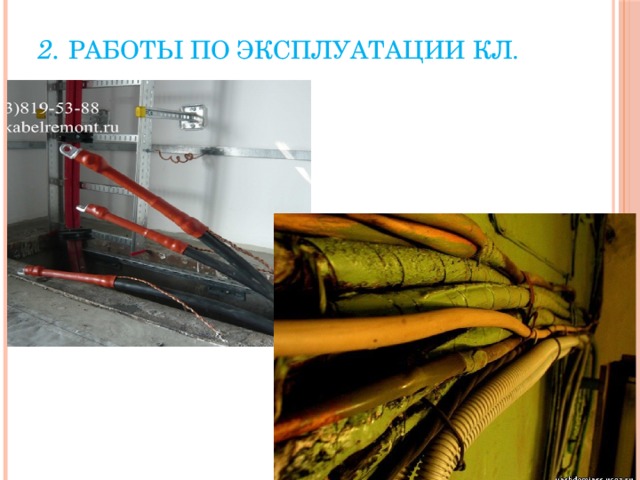

2. Работы по эксплуатации КЛ.

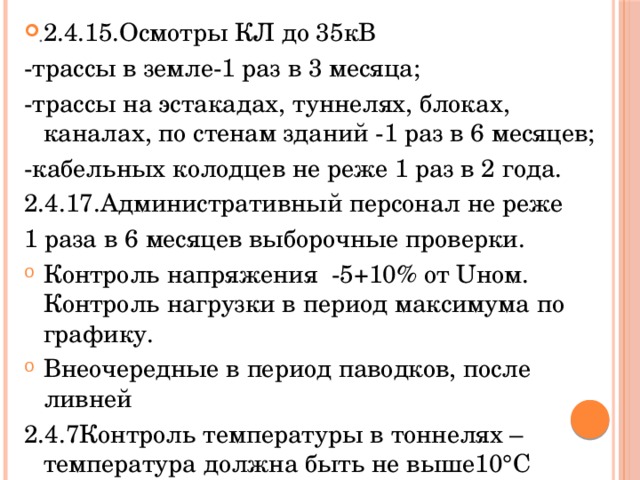

• 2.4.15.Осмотры КЛ до 35кВ

-трассы в земле-1 раз в 3 месяца;

-трассы на эстакадах, туннелях, блоках, каналах, по стенам зданий -1 раз в 6 месяцев;

-кабельных колодцев не реже 1 раз в 2 года.

2.4.17.Административный персонал не реже

1 раза в 6 месяцев выборочные проверки.

• Контроль напряжения -5+10% от Uном. Контроль нагрузки в период максимума по графику.
• Внеочередные в период паводков, после ливней

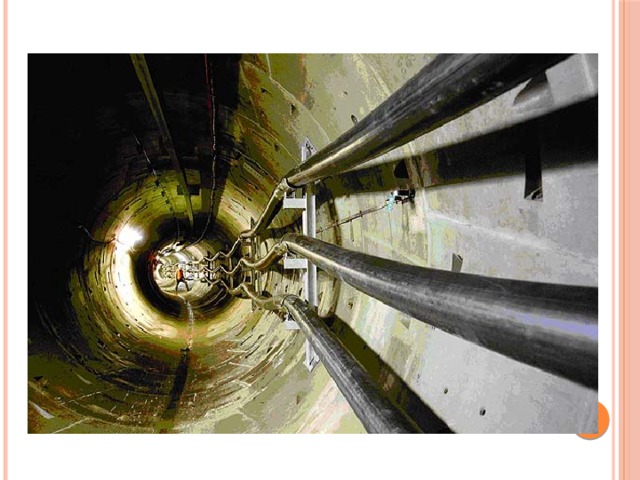

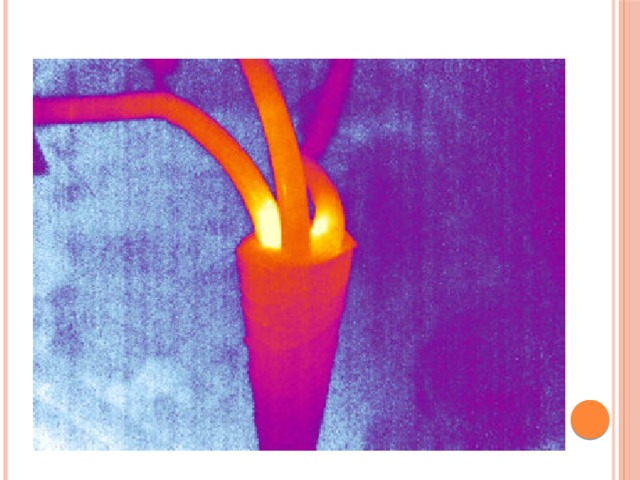

2.4.7Контроль температуры в тоннелях –температура должна быть не выше10°С температуры наружного воздуха.

.

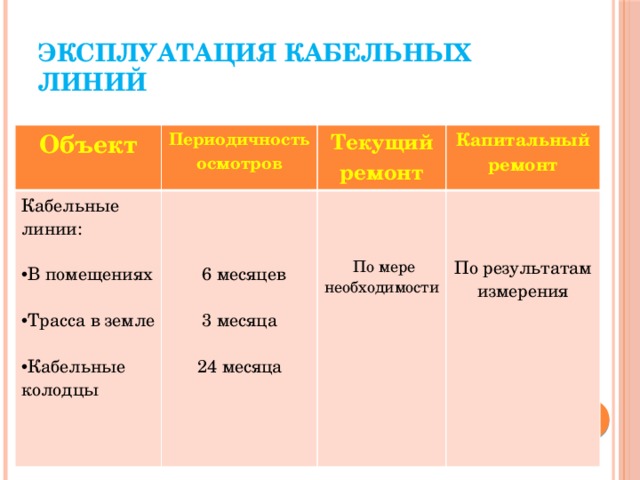

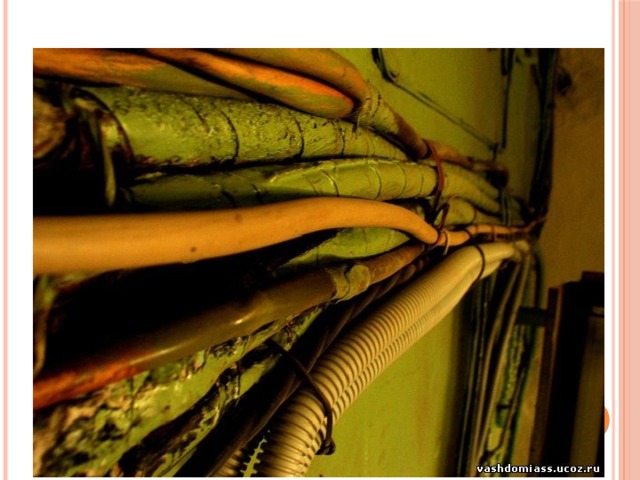

Эксплуатация кабельных линий

Объект

Периодичность осмотров

Кабельные линии:

Текущий ремонт

Капитальный ремонт

• В помещениях

6 месяцев

• Трасса в земле

По мере необходимости

3 месяца

По результатам измерения

• Кабельные колодцы

24 месяца

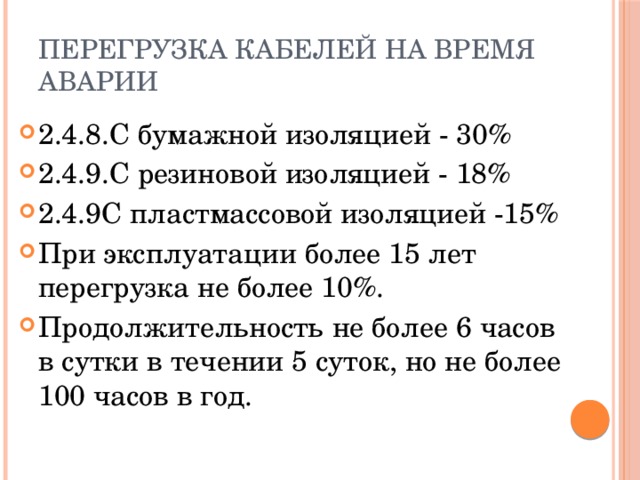

Перегрузка кабелей на время аварии

• 2.4.8.С бумажной изоляцией - 30%
• 2.4.9.С резиновой изоляцией - 18%
• 2.4.9С пластмассовой изоляцией -15%
• При эксплуатации более 15 лет перегрузка не более 10%.
• Продолжительность не более 6 часов в сутки в течении 5 суток, но не более 100 часов в год.

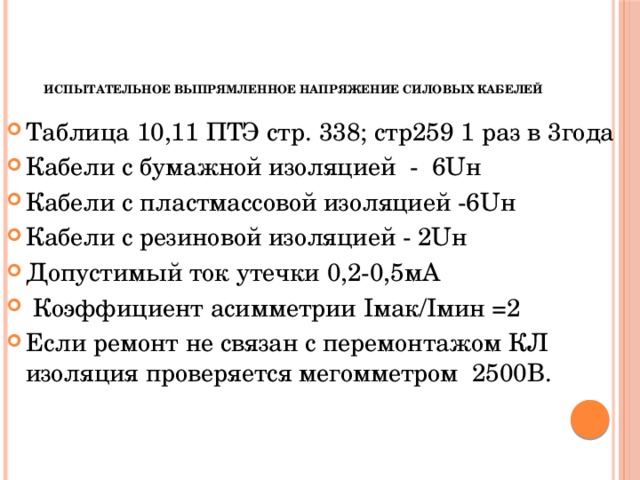

Испытательное выпрямленное напряжение силовых кабелей

• Таблица 10,11 ПТЭ стр. 338; стр259 1 раз в 3года
• Кабели с бумажной изоляцией - 6Uн
• Кабели с пластмассовой изоляцией -6Uн
• Кабели с резиновой изоляцией - 2Uн
• Допустимый ток утечки 0,2-0,5мА
• Коэффициент асимметрии Iмак/Iмин =2
• Если ремонт не связан с перемонтажом КЛ изоляция проверяется мегомметром 2500В.

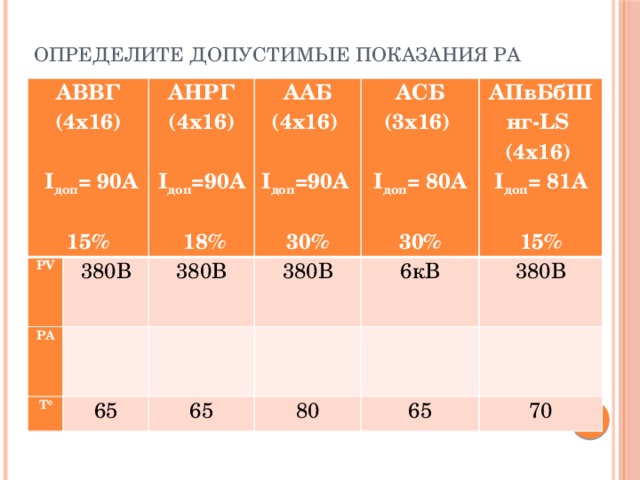

Определите допустимые показания РА

АВВГ

(4х16)

PV

АНРГ

РА

380В

ААБ

I доп = 90А

380В

Т 0

(4х16)

380В

(4х16)

АСБ

65

15%

6кВ

АПвБбШ

(3х16)

65

I доп =90А

80

нг-LS

380В

I доп =90А

65

I доп = 80А

(4х16)

18%

I доп = 81А

30%

70

30%

15%

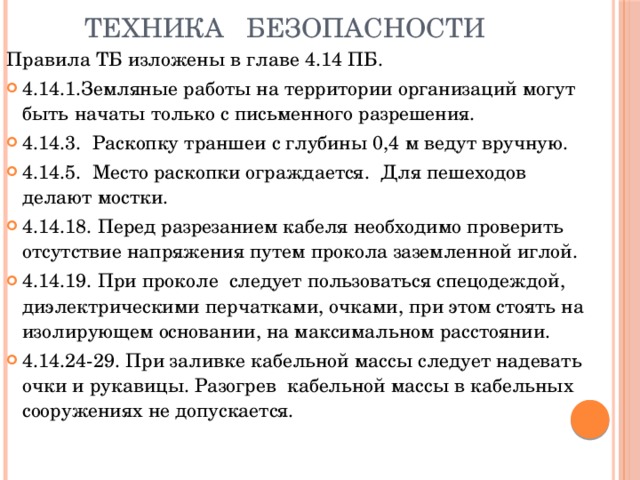

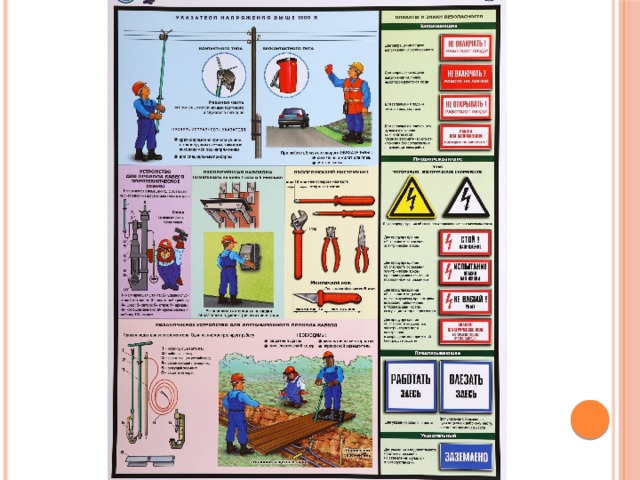

Техника безопасности

Правила ТБ изложены в главе 4.14 ПБ.

• 4.14.1.Земляные работы на территории организаций могут быть начаты только с письменного разрешения.
• 4.14.3. Раскопку траншеи с глубины 0,4 м ведут вручную.
• 4.14.5. Место раскопки ограждается. Для пешеходов делают мостки.
• 4.14.18. Перед разрезанием кабеля необходимо проверить отсутствие напряжения путем прокола заземленной иглой.
• 4.14.19. При проколе следует пользоваться спецодеждой, диэлектрическими перчатками, очками, при этом стоять на изолирующем основании, на максимальном расстоянии.
• 4.14.24-29. При заливке кабельной массы следует надевать очки и рукавицы. Разогрев кабельной массы в кабельных сооружениях не допускается.

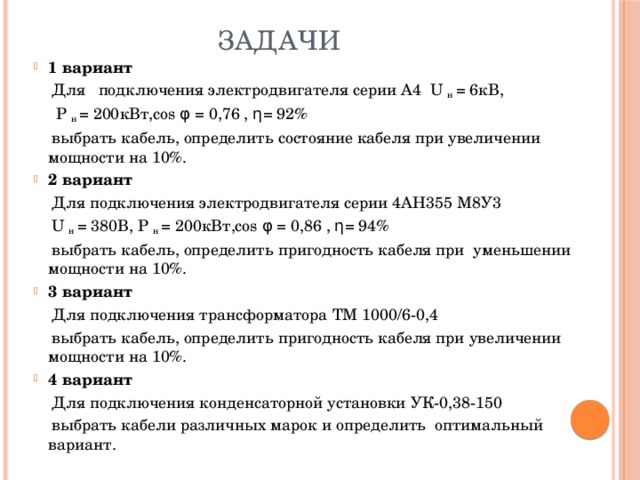

Задачи

• 1 вариант

Для подключения электродвигателя серии А4 U н = 6кВ,

Р н = 200кВт,соs φ = 0,76 , η= 92%

выбрать кабель, определить состояние кабеля при увеличении мощности на 10%.

• 2 вариант

Для подключения электродвигателя серии 4АН355 М8У3

U н = 380В, Р н = 200кВт,соs φ = 0,86 , η= 94%

выбрать кабель, определить пригодность кабеля при уменьшении мощности на 10%.

• 3 вариант

Для подключения трансформатора ТМ 1000/6-0,4

выбрать кабель, определить пригодность кабеля при увеличении мощности на 10%.

• 4 вариант

Для подключения конденсаторной установки УК-0,38-150

выбрать кабели различных марок и определить оптимальный вариант.

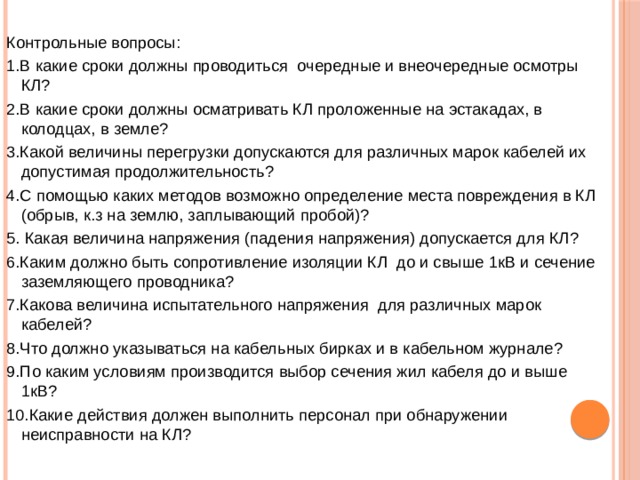

Контрольные вопросы:

1.В какие сроки должны проводиться очередные и внеочередные осмотры КЛ?

2.В какие сроки должны осматривать КЛ проложенные на эстакадах, в колодцах, в земле?

3.Какой величины перегрузки допускаются для различных марок кабелей их допустимая продолжительность?

4.С помощью каких методов возможно определение места повреждения в КЛ (обрыв, к.з на землю, заплывающий пробой)?

5. Какая величина напряжения (падения напряжения) допускается для КЛ?

6.Каким должно быть сопротивление изоляции КЛ до и свыше 1кВ и сечение заземляющего проводника?

7.Какова величина испытательного напряжения для различных марок кабелей?

8.Что должно указываться на кабельных бирках и в кабельном журнале?

9.По каким условиям производится выбор сечения жил кабеля до и выше 1кВ?

10.Какие действия должен выполнить персонал при обнаружении неисправности на КЛ?
