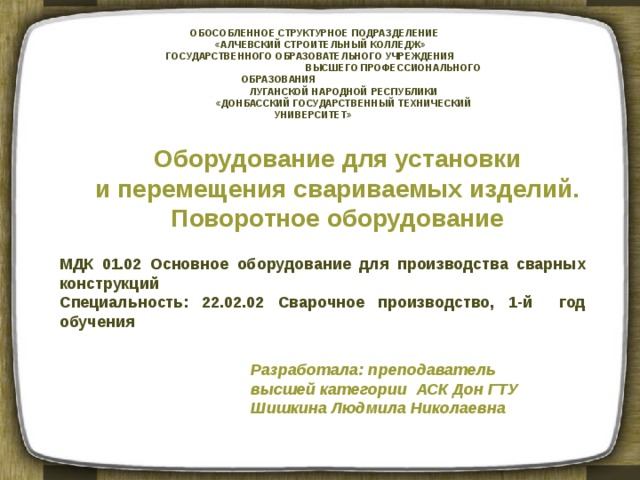

ОБОСОБЛЕННОЕ СТРУКТУРНОЕ ПОДРАЗДЕЛЕНИЕ
«АЛЧЕВСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ»
ГОСУДАРСТВЕННОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
ЛУГАНСКОЙ НАРОДНОЙ РЕСПУБЛИКИ
«ДОНБАССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Оборудование для установки
и перемещения свариваемых изделий. Поворотное оборудование
МДК 01.02 Основное оборудование для производства сварных конструкций
Специальность: 22.02.02 Сварочное производство, 1-й год обучения
Разработала: преподаватель высшей категории АСК Дон ГТУ
Шишкина Людмила Николаевна

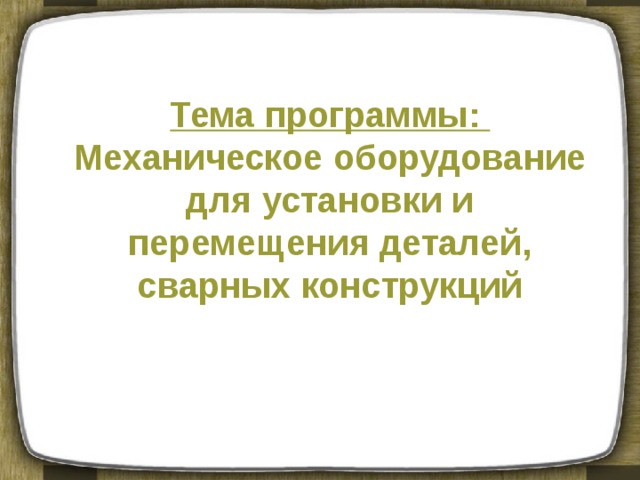

Тема программы:
Механическое оборудование для установки и перемещения деталей, сварных конструкций

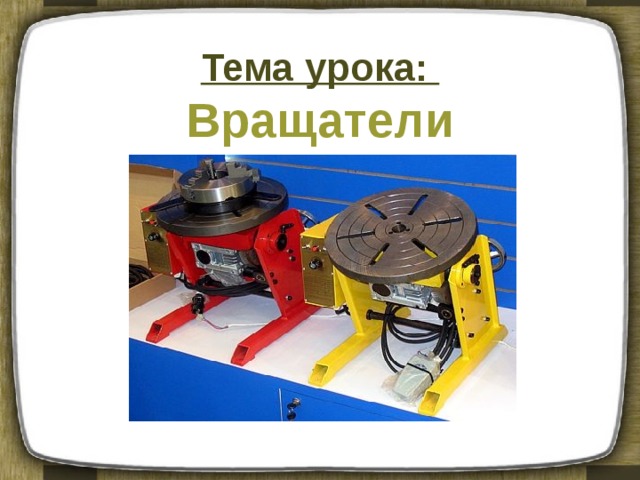

Тема урока:
Вращатели

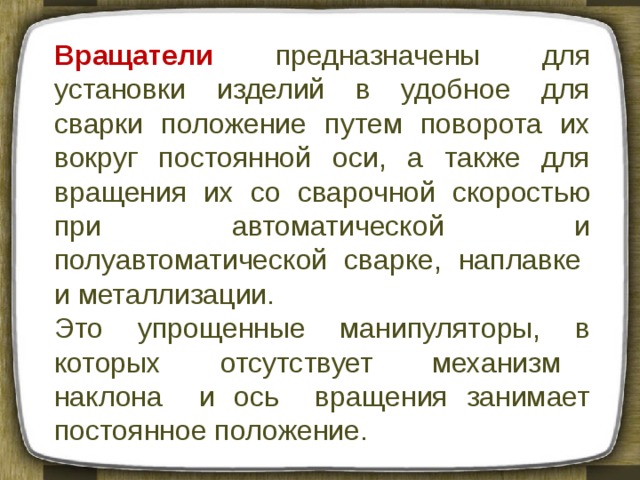

Вращатели предназначены для установки изделий в удобное для сварки положение путем поворота их вокруг постоянной ocи, а также для вращения их со сварочной скоростью при автоматической и полуавтоматической сварке, наплавке и металлизации.
Это упрощенные манипуляторы, в которых отсутствует механизм наклона и ось вращения занимает постоянное положение.

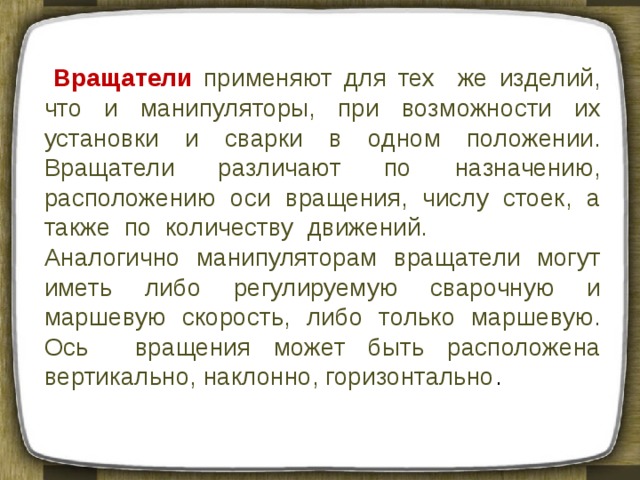

Вращатели применяют для тех же изделий, что и манипуляторы, при возможности их установки и сварки в одном положении. Вращатели различают по назначению, расположению оси вращения, числу стоек, а также по количеству движений.
Аналогично манипуляторам вращатели могут иметь либо регулируемую сварочную и маршевую скорость, либо только маршевую. Ось вращения может быть расположена вертикально, наклонно, горизонтально .

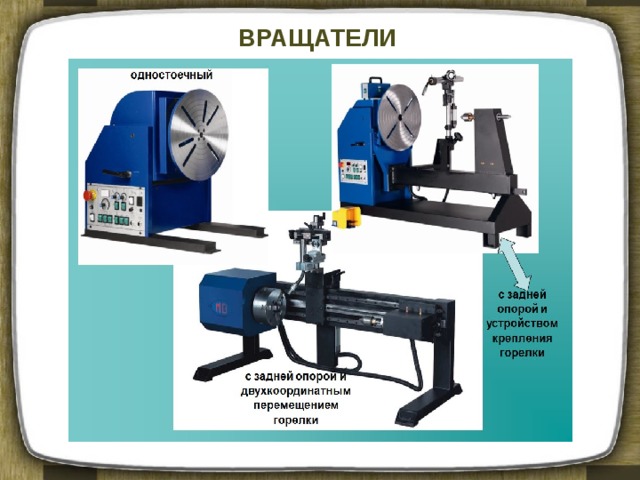

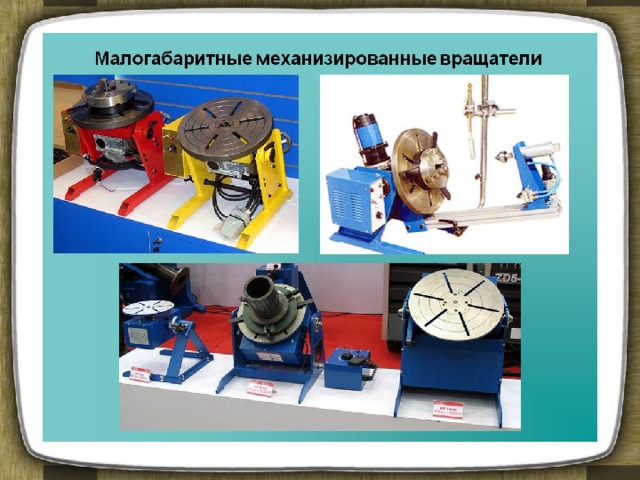

ВРАЩАТЕЛИ

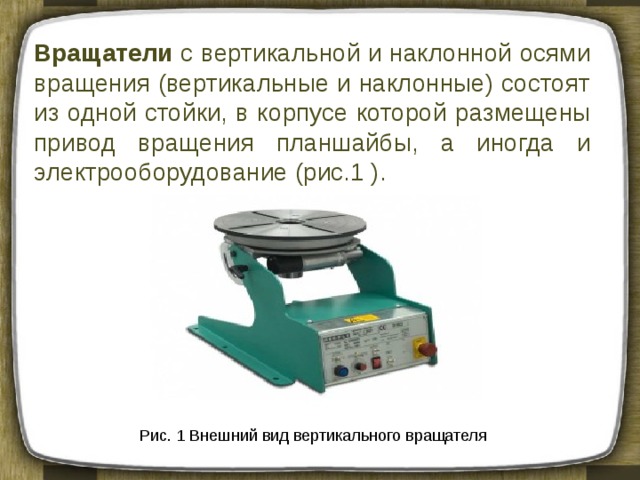

Вращатели с вертикальной и наклонной осями вращения (вертикальные и наклонные) состоят из одной стойки, в корпусе которой размещены привод вращения планшайбы, а иногда и электрооборудование (рис.1 ).
Рис. 1 Внешний вид вертикального вращателя

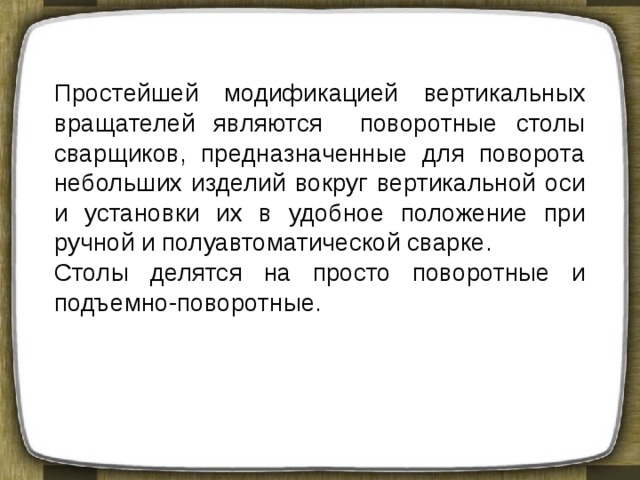

Простейшей модификацией вертикальных вращателей являются поворотные столы сварщиков, предназначенные для поворота небольших изделий вокруг вертикальной оси и установки их в удобное положение при ручной и полуавтоматической сварке.
Столы делятся на просто поворотные и подъемно-поворотные.

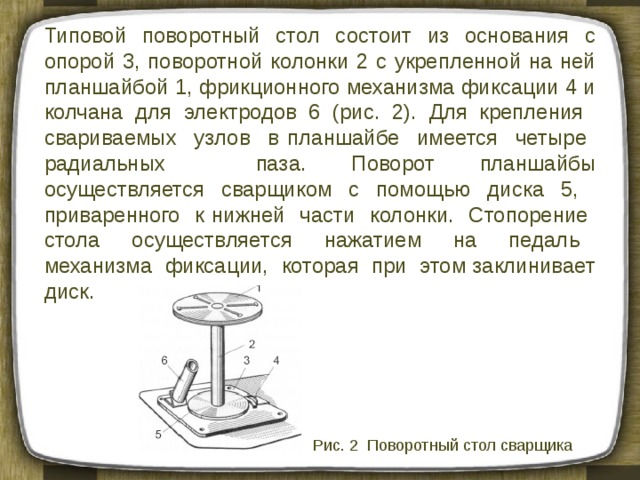

Типовой поворотный стол состоит из основания с опорой 3, поворотной колонки 2 с укрепленной на ней планшайбой 1, фрикционного механизма фиксации 4 и колчана для электродов 6 (рис. 2). Для крепления свариваемых узлов в планшайбе имеется четыре радиальных паза. Поворот планшайбы осуществляется сварщиком с помощью диска 5, приваренного к нижней части колонки. Стопорение стола осуществляется нажатием на педаль механизма фиксации, которая при этом заклинивает диск.
Рис. 2 Поворотный стол сварщика
![Подъемно-поворотный стол отличается от поворотного стола наличием в нем подъемного винта, расположенного в поворотной колонке, обеспечивающего регулирование высоты планшайбы [2].](https://fsd.multiurok.ru/html/2019/02/28/s_5c775ad08b58f/img9.jpg)

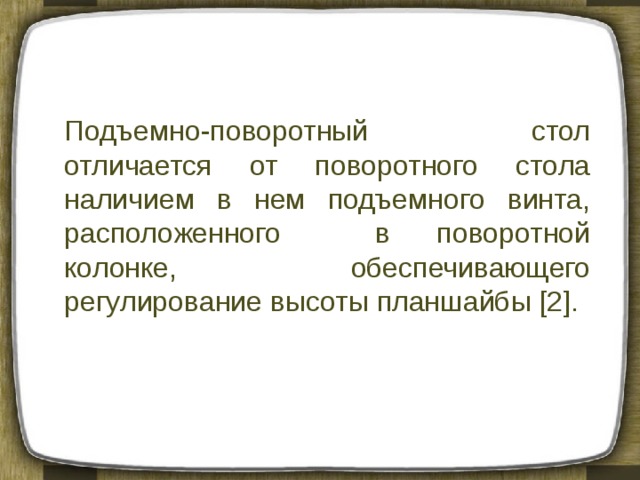

Подъемно-поворотный стол отличается от поворотного стола наличием в нем подъемного винта, расположенного в поворотной колонке, обеспечивающего регулирование высоты планшайбы [2].

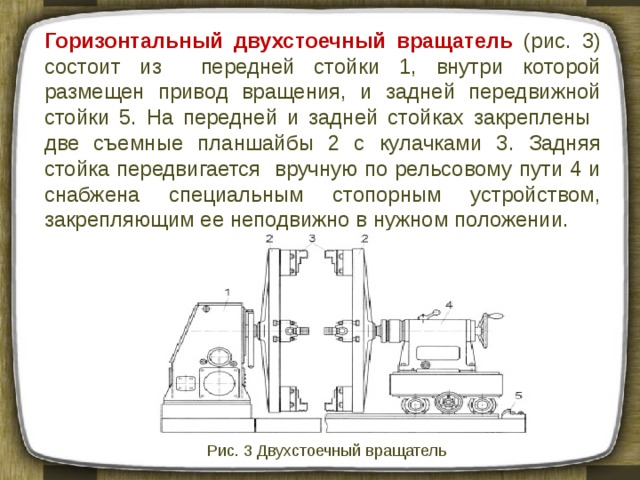

Горизонтальный двухстоечный вращатель (рис. 3) состоит из передней стойки 1, внутри которой размещен привод вращения, и задней передвижной стойки 5. На передней и задней стойках закреплены две съемные планшайбы 2 с кулачками 3. Задняя стойка передвигается вручную по рельсовому пути 4 и снабжена специальным стопорным устройством, закрепляющим ее неподвижно в нужном положении.
Рис. 3 Двухстоечный вращатель

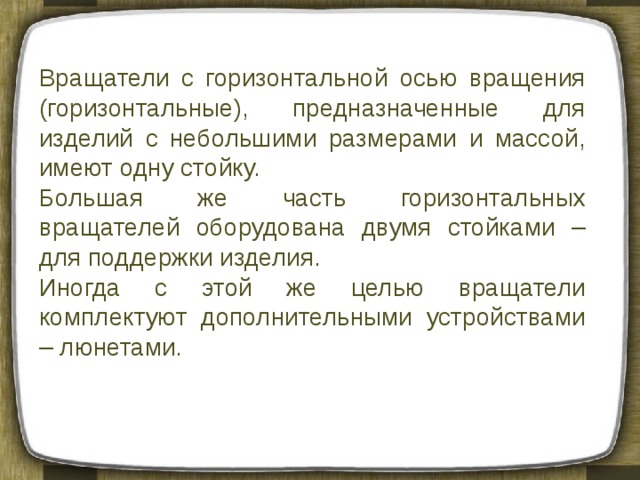

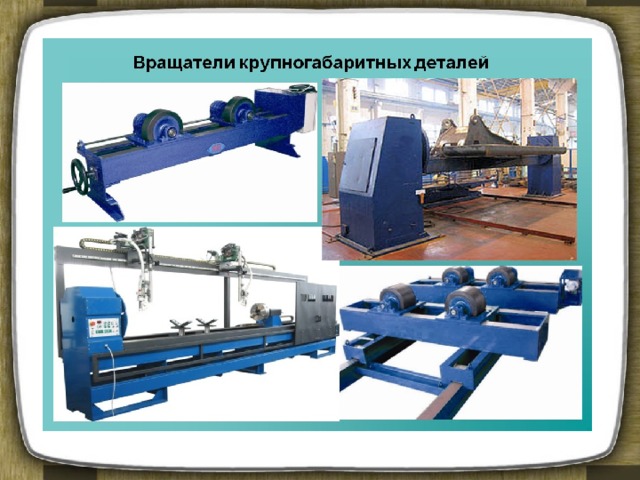

Вращатели с горизонтальной осью вращения (горизонтальные), предназначенные для изделий с небольшими размерами и массой, имеют одну стойку.
Большая же часть горизонтальных вращателей оборудована двумя стойками – для поддержки изделия.
Иногда с этой же целью вращатели комплектуют дополнительными устройствами – люнетами.

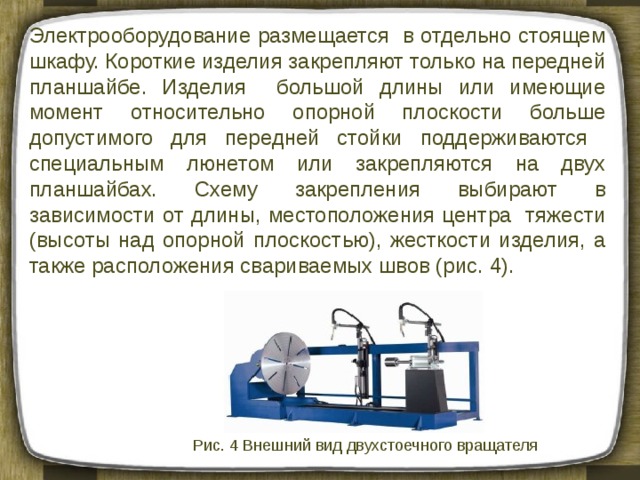

Электрооборудование размещается в отдельно стоящем шкафу. Короткие изделия закрепляют только на передней планшайбе. Изделия большой длины или имеющие момент относительно опорной плоскости больше допустимого для передней стойки поддерживаются специальным люнетом или закрепляются на двух планшайбах. Схему закрепления выбирают в зависимости от длины, местоположения центра тяжести (высоты над опорной плоскостью), жесткости изделия, а также расположения свариваемых швов (рис. 4).
Рис. 4 Внешний вид двухстоечного вращателя

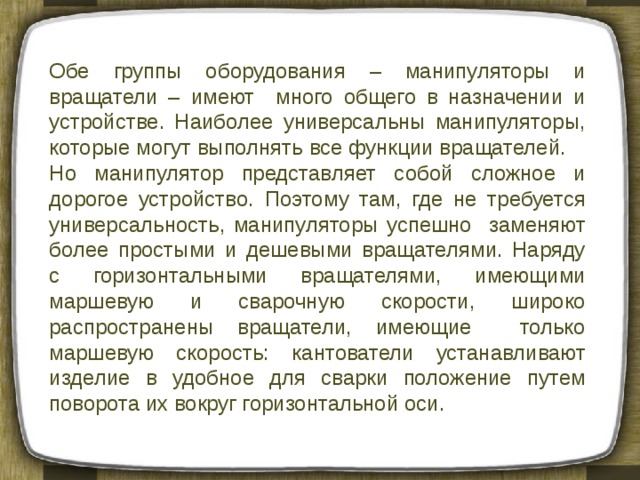

Обе группы оборудования – манипуляторы и вращатели – имеют много общего в назначении и устройстве. Наиболее универсальны манипуляторы, которые могут выполнять все функции вращателей.
Но манипулятор представляет собой сложное и дорогое устройство. Поэтому там, где не требуется универсальность, манипуляторы успешно заменяют более простыми и дешевыми вращателями. Наряду с горизонтальными вращателями, имеющими маршевую и сварочную скорости, широко распространены вращатели, имеющие только маршевую скорость: кантователи устанавливают изделие в удобное для сварки положение путем поворота их вокруг горизонтальной оси.
СПАСИБО
ЗА РАБОТУ
НА УРОКЕ!
