Презентация на тему: "Законы гидродинамики"

Цель:

• Научиться производить расчеты на основании уравнения неразрывности потока и уравнения Бернулли

ПЛАН ЛЕКЦИИ

• Уравнение неразрывности потока
• Понятие напора
• Уравнение Бернулли

1. УРАВНЕНИЕ НЕРАЗРЫВНОСТИ ПОТОКА

Для жидких и газовых сред

ω 1

F 2

ω 2

F 1

Для жидких сред

Уравнение неразрывности потока – МАТЕРИАЛЬНЫЙ БАЛАНС ПОТОКА

2. ПОНЯТИЕ НАПОРА

НАПОР – давление жидкости, выражаемое высотой столба жидкости

над выбранным уровнем отсчета

НАПОР – линейная величина, выражающая удельную энергию потока в данной точке [ H ] или [ h ] = [м]

Скоростной

напор –

Геометрический

напор – зависит от высоты подъема точки над поверхностью сравнения

Пьезометрический напор –

зависит от гидростатического давления в данной точке

зависит от скорости потока

ГИДРОСТАТИЧЕСКИЙ НАПОР

ГИДРОДИНАМИЧЕСКИЙ НАПОР

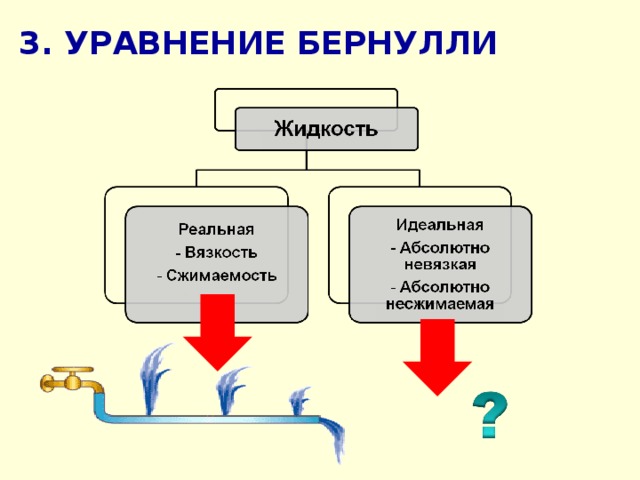

3. УРАВНЕНИЕ БЕРНУЛЛИ

Потери напора

Коэффициент Кориолиса

Уравнение Бернулли – ЭНЕРГЕТИЧЕСКИЙ БАЛАНС ПОТОКА

Уравнение Бернулли для элементарной струйки идеальной жидкости

Задача №1

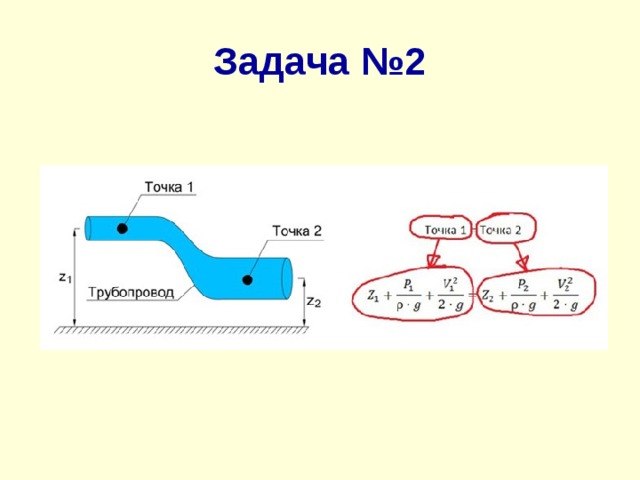

Задача №2
