Презентация "Обувные швейные машинки".

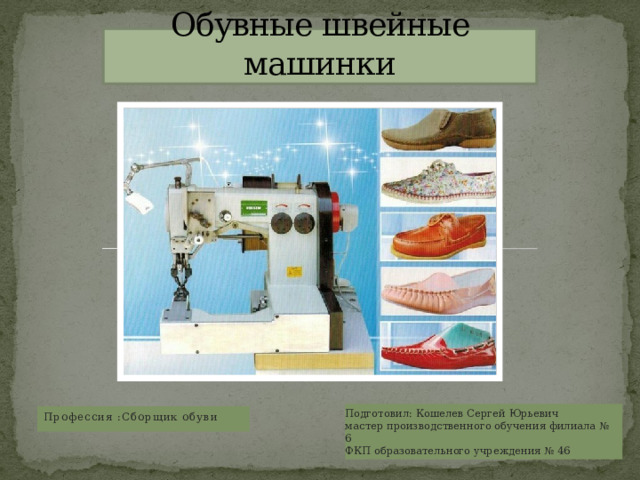

Обувные швейные машинки

Подготовил: Кошелев Сергей Юрьевич

мастер производственного обучения филиала № 6

ФКП образовательного учреждения № 46

Профессия :Сборщик обуви

• Обувные швейные машины сконструированы для работы с такими тяжёлыми материалами, как кожа, кожзаменитель, замша, резина, кирза. Наиболее универсальным считается оборудование колонкового и рукавного типа, поэтому его чаще всего используют для производства обуви. Главная задача обувной швейной машины — обеспечить простую подачу материала и высокую маневренность шитья.
• Колонковые и рукавные швейные машины обладают широким спектром возможностей. Их применяют для пошива:
• обуви;
• сумок;
• чехлов.
• Оборудование подходит для изготовления обуви разных габаритов — от детских сандалий до ботфортов. Также его можно использовать для шитья сумок и чехлов любых размеров и форм. Подходящую модель можно выбрать на основе характеристик:
• тип и длина стежка;
• тип и количество игл;
• тип смазки;
• высота подъёма прижимной лапки;
• скорость шитья;
• толщина материала.
• Для повышения производительности ряд функций автоматизирован. Чтобы на машинах было удобно работать, некоторые модели снабжаются пультом управления и светильником.

Техника безопасности при работе на обувной швейной машинки

Не оставлять без присмотра включённую в сеть швейную машину . После работы нужно отключить её от сети.

Быть внимательным при работе с движущимися частями машины . Пальцы рук должны находиться на безопасном удалении от лапки и движущейся иглы.

Использовать дополнительные приспособления и аксессуары, рекомендованные производителем . Они должны подходить к модели швейной машины.

Не использовать повреждённые и некачественные иглы . Их нужно менять по мере необходимости и в соответствии с материалом, из которого шьётся изделие.

Заправлять нитки и устанавливать иглу согласно инструкции к машинке . При необходимости выполнить тестовую строчку на лоскутке ткани, из которой будет шиться изделие.

Не тянуть и не проталкивать ткань во время шитья . Это может привести к ухудшению качества строчки и поломке иглы.

Обеспечить хорошее освещение . Если встроенного освещения в машине недостаточно, можно установить дополнительную лампу таким образом, чтобы свет падал на рабочую область слева или спереди.

Сидеть за швейной машинкой прямо , не напрягая спину. Голову сильно не наклонять. Ноги должны находиться в удобном положении, особенно та, что на педали.

По окончании работы выключить машину и убрать рабочее место .

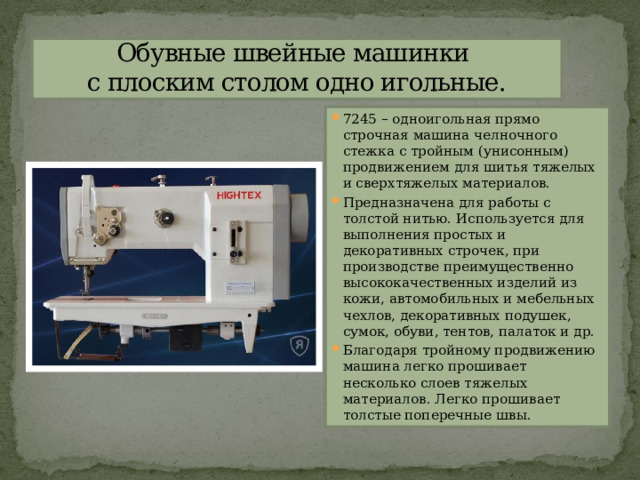

Обувные швейные машинки с плоским столом одно игольные.

• 7245 – одноигольная прямо строчная машина челночного стежка с тройным (унисонным) продвижением для шитья тяжелых и сверхтяжелых материалов.
• Предназначена для работы с толстой нитью. Используется для выполнения простых и декоративных строчек, при производстве преимущественно высококачественных изделий из кожи, автомобильных и мебельных чехлов, декоративных подушек, сумок, обуви, тентов, палаток и др.
• Благодаря тройному продвижению машина легко прошивает несколько слоев тяжелых материалов. Легко прошивает толстые поперечные швы.

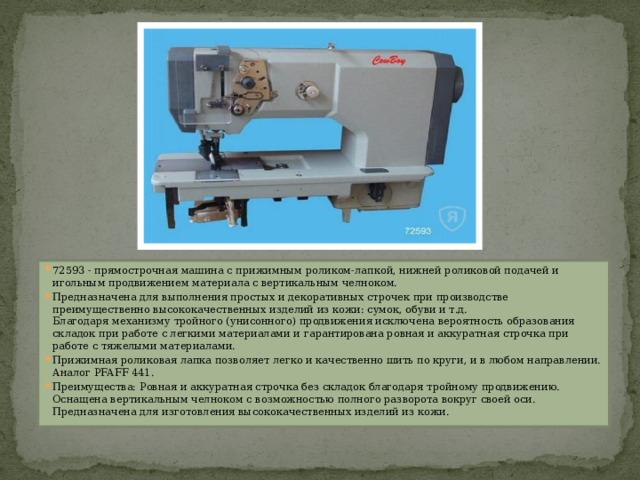

• 72593 - прямострочная машина с прижимным роликом-лапкой, нижней роликовой подачей и игольным продвижением материала с вертикальным челноком.
• Предназначена для выполнения простых и декоративных строчек при производстве преимущественно высококачественных изделий из кожи: сумок, обуви и т.д. Благодаря механизму тройного (унисонного) продвижения исключена вероятность образования складок при работе с легкими материалами и гарантирована ровная и аккуратная строчка при работе с тяжелыми материалами.
• Прижимная роликовая лапка позволяет легко и качественно шить по круги, и в любом направлении. Аналог PFAFF 441.
• Преимущества: Ровная и аккуратная строчка без складок благодаря тройному продвижению. Оснащена вертикальным челноком с возможностью полного разворота вокруг своей оси. Предназначена для изготовления высококачественных изделий из кожи.

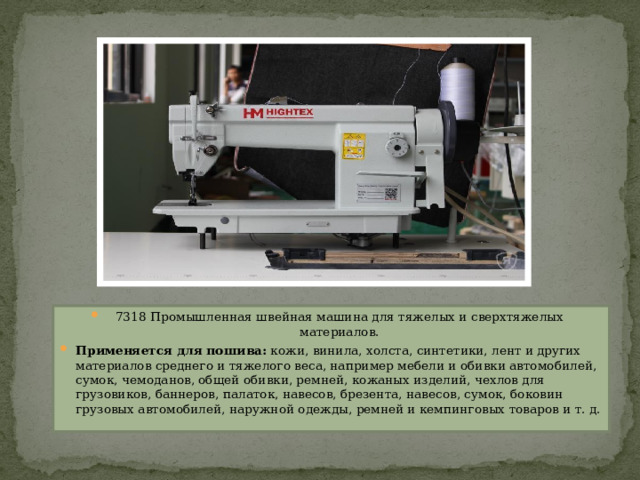

• 7318 Промышленная швейная машина для тяжелых и сверхтяжелых материалов.
• Применяется для пошива: кожи, винила, холста, синтетики, лент и других материалов среднего и тяжелого веса, например мебели и обивки автомобилей, сумок, чемоданов, общей обивки, ремней, кожаных изделий, чехлов для грузовиков, баннеров, палаток, навесов, брезента, навесов, сумок, боковин грузовых автомобилей, наружной одежды, ремней и кемпинговых товаров и т. д.

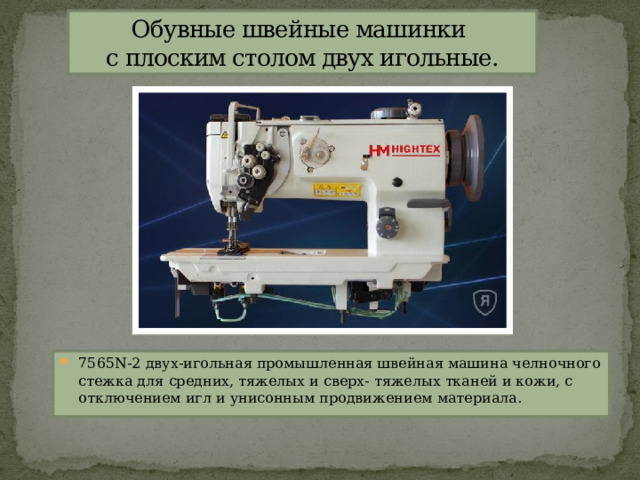

Обувные швейные машинки с плоским столом двух игольные.

• 7565N-2 двух-игольная промышленная швейная машина челночного стежка для средних, тяжелых и сверх- тяжелых тканей и кожи, с отключением игл и унисонным продвижением материала.

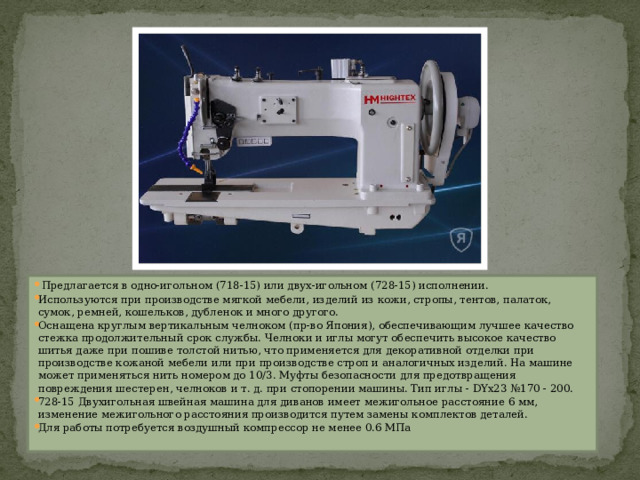

•   Предлагается в одно-игольном (718-15) или двух-игольном (728-15) исполнении.
• Используются при производстве мягкой мебели, изделий из кожи, стропы, тентов, палаток, сумок, ремней, кошельков, дубленок и много другого.
• Оснащена круглым вертикальным челноком (пр-во Япония), обеспечивающим лучшее качество стежка продолжительный срок службы. Челноки и иглы могут обеспечить высокое качество шитья даже при пошиве толстой нитью, что применяется для декоративной отделки при производстве кожаной мебели или при производстве строп и аналогичных изделий. На машине может применяться нить номером до 10/3. Муфты безопасности для предотвращения повреждения шестерен, челноков и т. д. при стопорении машины. Тип иглы - DYх23 №170 - 200.
• 728-15 Двухигольная швейная машина для диванов имеет межигольное расстояние 6 мм, изменение межигольного расстояния производится путем замены комплектов деталей.
• Для работы потребуется воздушный компрессор не менее 0.6 МПа

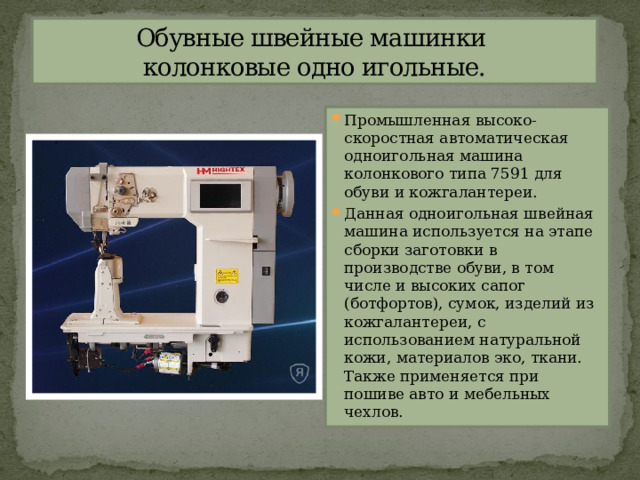

Обувные швейные машинки колонковые одно игольные.

• Промышленная высоко-скоростная автоматическая одноигольная машина колонкового типа 7591 для обуви и кожгалантереи.
• Данная одноигольная швейная машина используется на этапе сборки заготовки в производстве обуви, в том числе и высоких сапог (ботфортов), сумок, изделий из кожгалантереи, с использованием натуральной кожи, материалов эко, ткани. Также применяется при пошиве авто и мебельных чехлов.

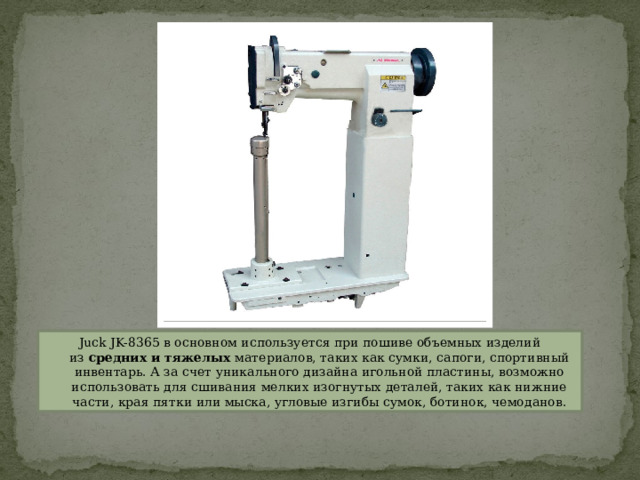

Juck JK-8365 в основном используется при пошиве объемных изделий из  средних и тяжелых  материалов, таких как сумки, сапоги, спортивный инвентарь. А за счет уникального дизайна игольной пластины, возможно использовать для сшивания мелких изогнутых деталей, таких как нижние части, края пятки или мыска, угловые изгибы сумок, ботинок, чемоданов.

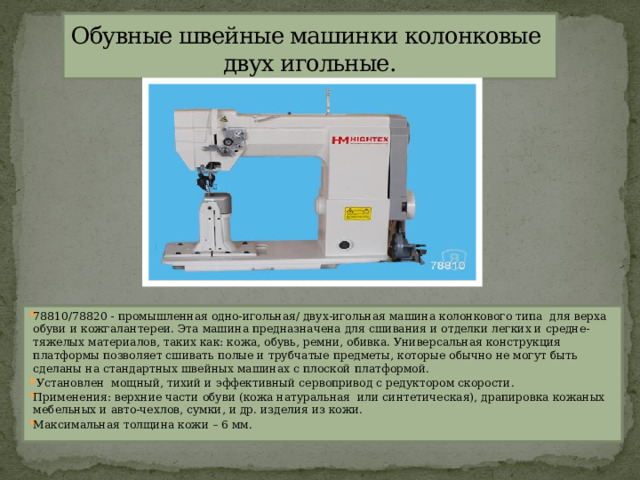

Обувные швейные машинки колонковые двух игольные.

• 78810/78820 - промышленная одно-игольная/ двух-игольная машина колонкового типа  для верха обуви и кожгалантереи. Эта машина предназначена для сшивания и отделки легких и средне- тяжелых материалов, таких как: кожа, обувь, ремни, обивка. Универсальная конструкция платформы позволяет сшивать полые и трубчатые предметы, которые обычно не могут быть сделаны на стандартных швейных машинах с плоской платформой.
•   Установлен  мощный, тихий и эффективный сервопривод с редуктором скорости.
• Применения: верхние части обуви (кожа натуральная  или синтетическая), драпировка кожаных мебельных и авто-чехлов, сумки, и др. изделия из кожи.
• Максимальная толщина кожи – 6 мм.

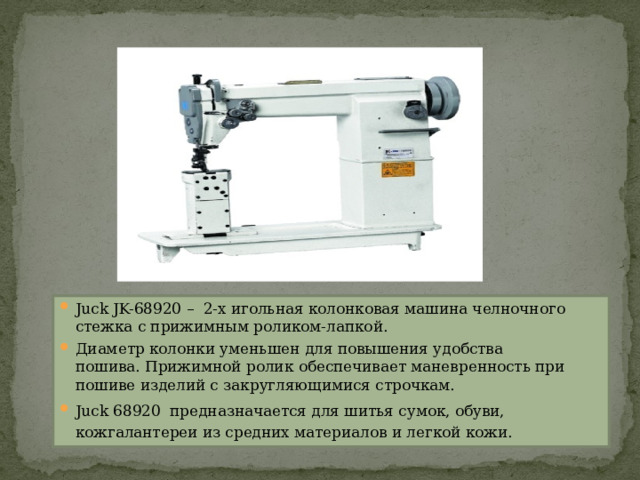

• Juck JK-68920 –  2-х игольная колонковая машина челночного стежка с прижимным роликом-лапкой.
• Диаметр колонки уменьшен для повышения удобства пошива. Прижимной ролик обеспечивает маневренность при пошиве изделий с закругляющимися строчкам.
• Juck 68920  предназначается для шитья сумок, обуви, кожгалантереи из средних материалов и легкой кожи.

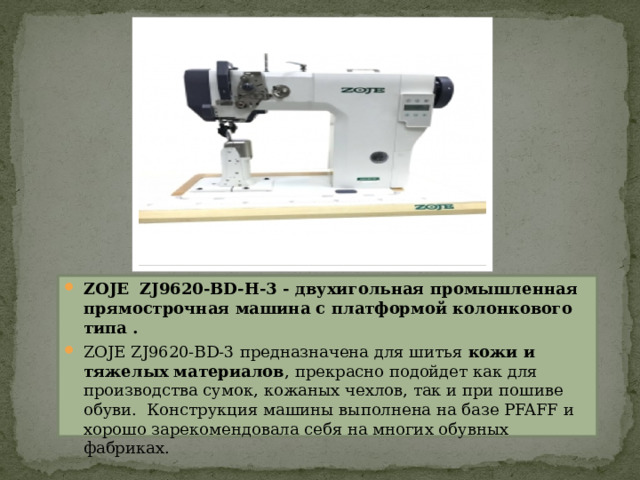

• ZOJE  ZJ9620-BD-H-3 - двухигольная промышленная прямострочная машина c платформой колонкового типа .
• ZOJE ZJ9620-BD-3 предназначена для шитья  кожи и тяжелых материалов , прекрасно подойдет как для производства сумок, кожаных чехлов, так и при пошиве обуви.  Конструкция машины выполнена на базе PFAFF и хорошо зарекомендовала себя на многих обувных фабриках.

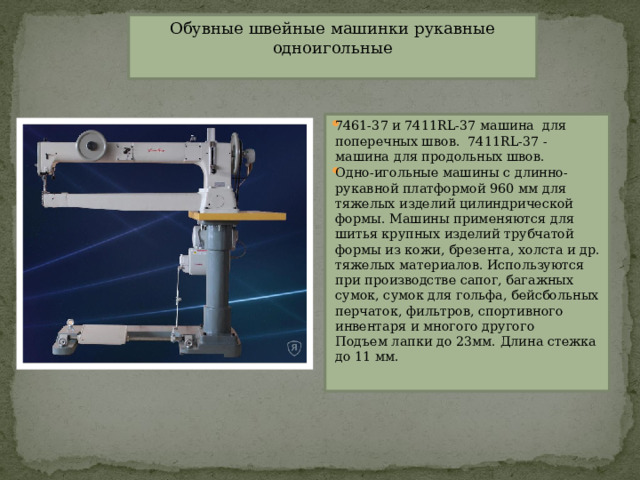

Обувные швейные машинки рукавные одноигольные

• 7461-37 и 7411RL-37 машина  для поперечных швов.  7411RL-37 - машина для продольных швов.
• Одно-игольные машины с длинно-рукавной платформой 960 мм для тяжелых изделий цилиндрической формы. Машины применяются для шитья крупных изделий трубчатой формы из кожи, брезента, холста и др. тяжелых материалов. Используются при производстве сапог, багажных сумок, сумок для гольфа, бейсбольных перчаток, фильтров, спортивного инвентаря и многого другого Подъем лапки до 23мм. Длина стежка до 11 мм.

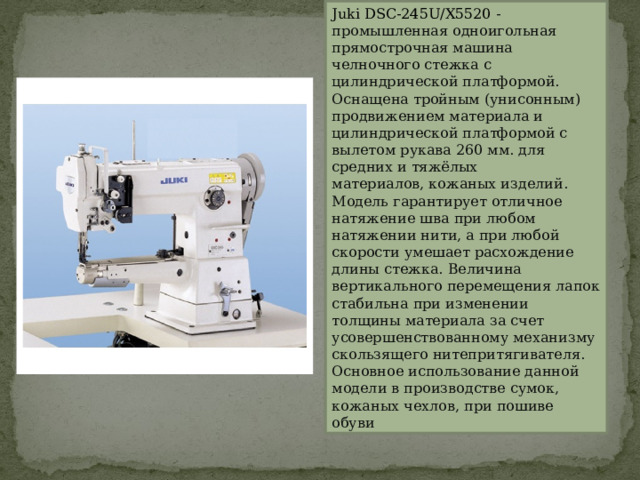

Juki DSC-245U/X5520  - промышленная одноигольная прямострочная машина челночного стежка с цилиндрической платформой. Оснащена тройным (унисонным) продвижением материала и цилиндрической платформой с вылетом рукава 260 мм. для средних и тяжёлых материалов, кожаных изделий.

Модель гарантирует отличное натяжение шва при любом натяжении нити, а при любой скорости умешает расхождение длины стежка. Величина вертикального перемещения лапок стабильна при изменении толщины материала за счет усовершенствованному механизму скользящего нитепритягивателя.

Основное использование данной модели в производстве сумок, кожаных чехлов, при пошиве обуви

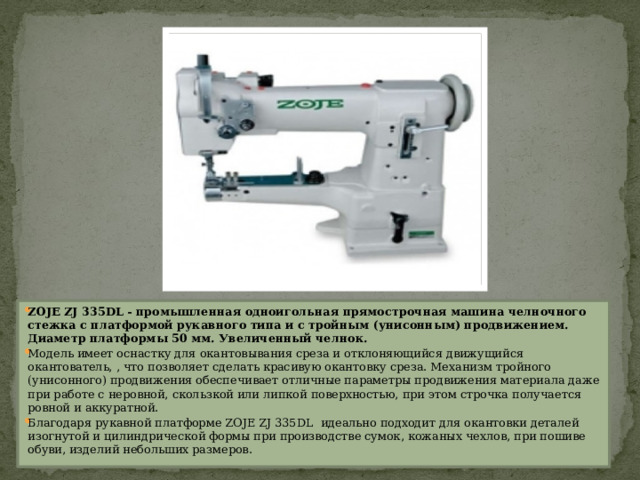

• ZOJE ZJ 335DL - промышленная одноигольная прямострочная машина челночного стежка c платформой рукавного типа и с тройным (унисонным) продвижением. Диаметр платформы 50 мм. Увеличенный челнок.
• Модель имеет оснастку для окантовывания среза и отклоняющийся движущийся окантователь, , что позволяет сделать красивую окантовку среза. Механизм тройного (унисонного) продвижения обеспечивает отличные параметры продвижения материала даже при работе с неровной, скользкой или липкой поверхностью, при этом строчка получается ровной и аккуратной.
• Благодаря рукавной платформе ZOJE ZJ 335DL  идеально подходит для окантовки деталей изогнутой и цилиндрической формы при производстве сумок, кожаных чехлов, при пошиве обуви, изделий небольших размеров.

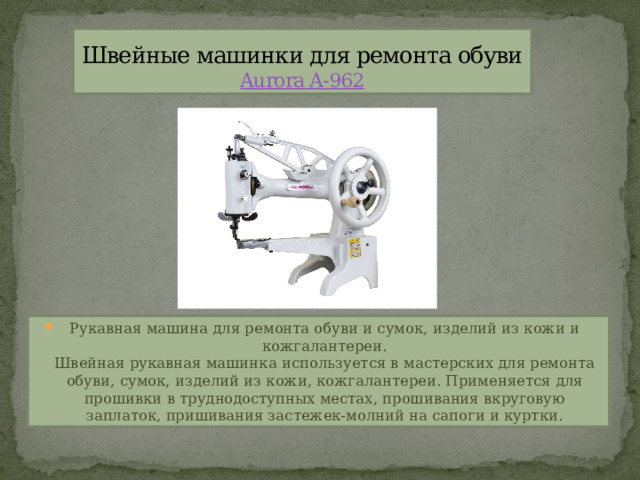

Швейные машинки для ремонта обуви Aurora A-962

• Рукавная машина для ремонта обуви и сумок, изделий из кожи и кожгалантереи. Швейная рукавная машинка используется в мастерских для ремонта обуви, сумок, изделий из кожи, кожгалантереи. Применяется для прошивки в труднодоступных местах, прошивания вкруговую заплаток, пришивания застежек-молний на сапоги и куртки.

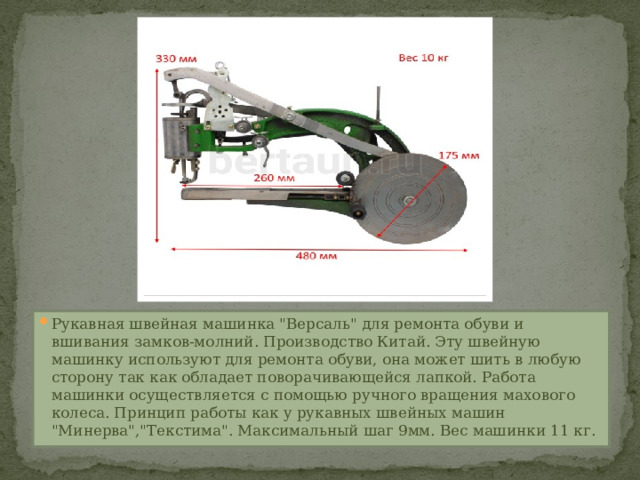

• Рукавная швейная машинка "Версаль" для ремонта обуви и вшивания замков-молний. Производство Китай. Эту швейную машинку используют для ремонта обуви, она может шить в любую сторону так как обладает поворачивающейся лапкой. Работа машинки осуществляется с помощью ручного вращения махового колеса. Принцип работы как у рукавных швейных машин "Минерва","Текстима". Максимальный шаг 9мм. Вес машинки 11 кг.
