СПб ГБПОУ «Индустриально-судостроительный лицей»

Дисциплина: «Основы слесарных и сборочных работ»

Тема урока: Опиливание металла

Разработал: преподаватель

технологии Бембеев И.В.

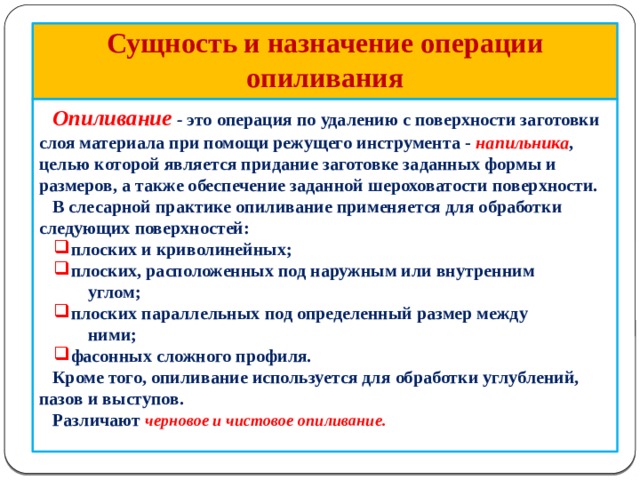

Сущность и назначение операции опиливания

Опиливание - это операция по удалению с поверхности заготовки слоя материала при помощи режущего инструмента - напильника , целью которой является придание заготовке заданных формы и размеров, а также обеспечение заданной шероховатости поверхности.

В слесарной практике опиливание применяется для обработки следующих поверхностей:

• плоских и криволинейных; плоских, расположенных под наружным или внутренним
• плоских и криволинейных;
• плоских, расположенных под наружным или внутренним

углом;

• плоских параллельных под определенный размер между
• плоских параллельных под определенный размер между

ними;

• фасонных сложного профиля.
• фасонных сложного профиля.

Кроме того, опиливание используется для обработки углублений, пазов и выступов.

Различают черновое и чистовое опиливание.

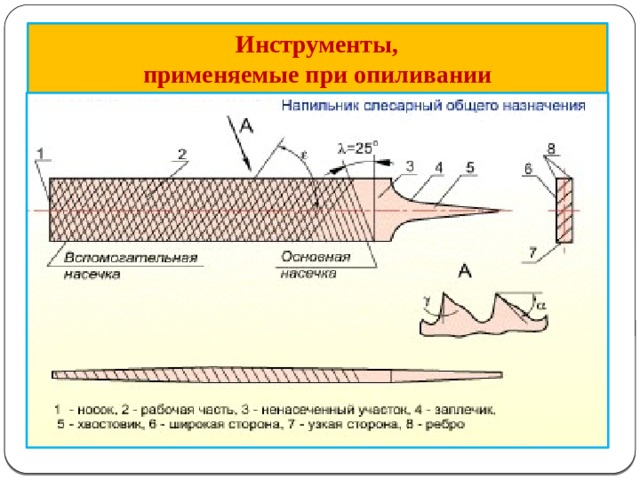

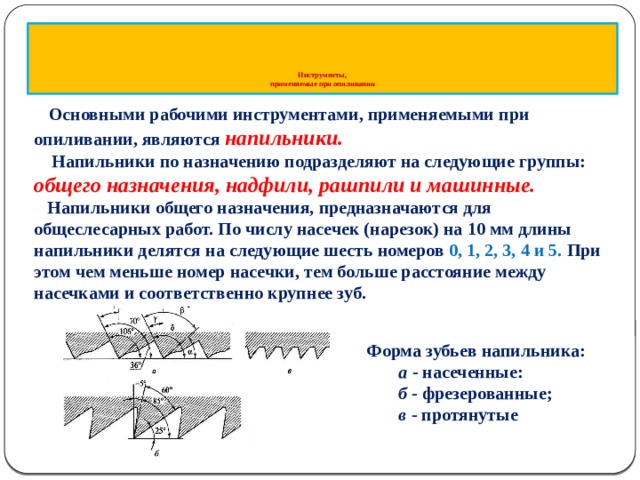

Инструменты, применяемые при опиливании

Основными рабочими инструментами, применяемыми при опиливании, являются напильники.

Напильники по назначению подразделяют на следующие группы:

общего назначения, надфили, рашпили и машинные.

Напильники общего назначения, предназначаются для общеслесарных работ. По числу насечек (нарезок) на 10 мм длины напильники делятся на следующие шесть номеров 0, 1, 2, 3, 4 и 5. При этом чем меньше номер насечки, тем больше расстояние между насечками и соответственно крупнее зуб.

Форма зубьев напильника:

а - насеченные:

б - фрезеро­ванные;

в - протянутые

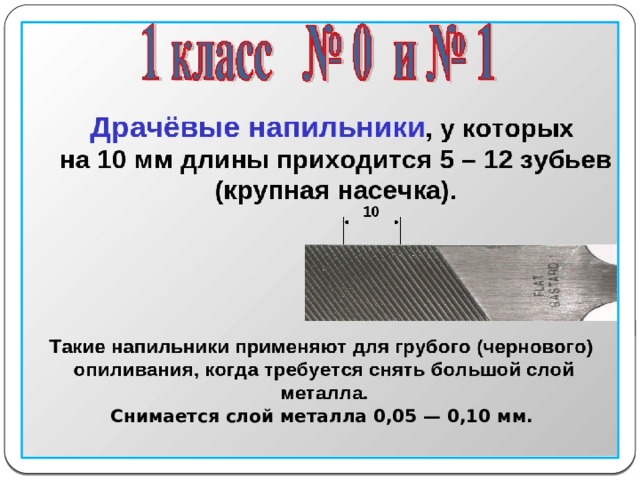

Снимается слой металла 0,05 — 0,10 мм.

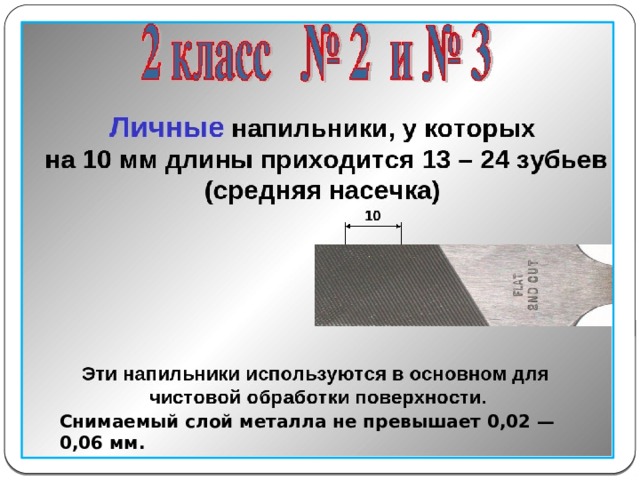

Снимаемый слой металла не превышает 0,02 — 0,06 мм.

10

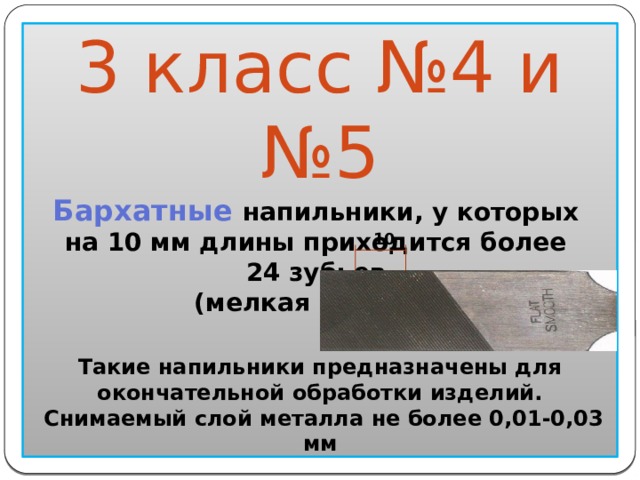

3 класс №4 и №5

Бархатные напильники, у которых

на 10 мм длины приходится более

24 зубьев

(мелкая насечка)

Такие напильники предназначены для окончательной обработки изделий.

Снимаемый слой металла не более 0,01-0,03 мм

Инструменты, применяемые при опиливании

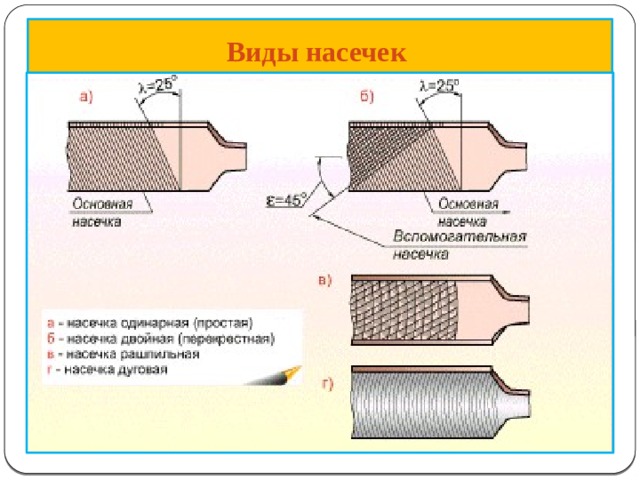

Виды насечек

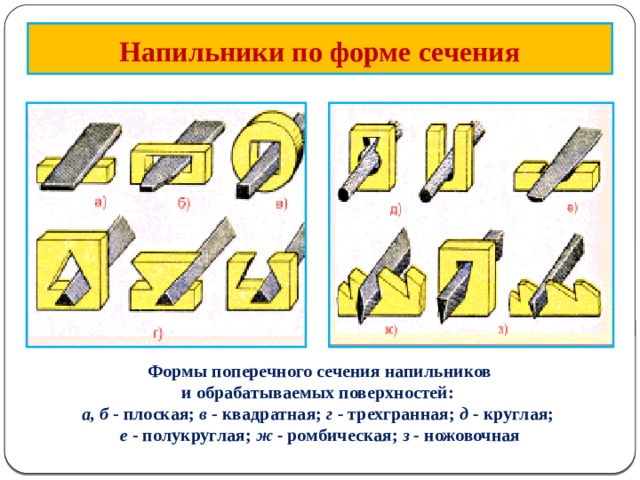

Напильники по форме сечения

Формы поперечного сечения напильников

и обрабатываемых поверхностей:

а, б - плоская; в - квадратная; г - трехгранная; д - круглая;

е - полукруглая; ж - ромбическая; з - ножовочная

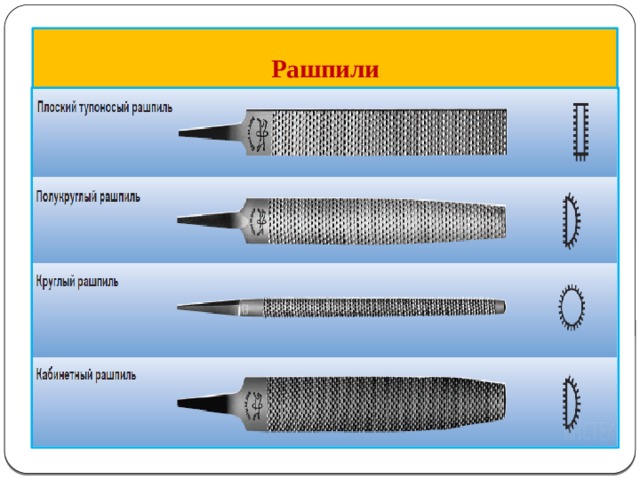

Рашпили

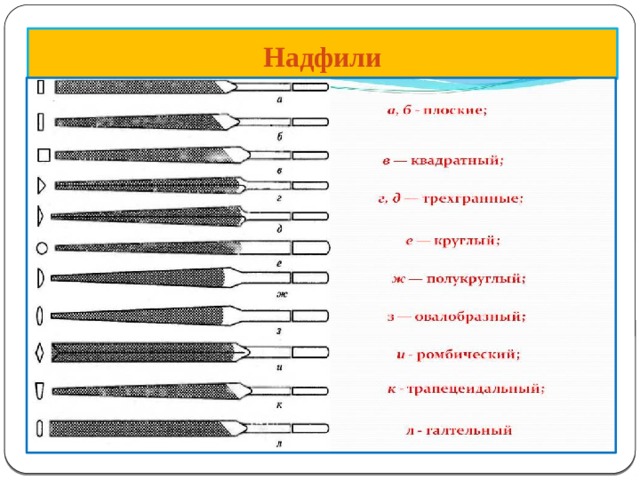

Надфили

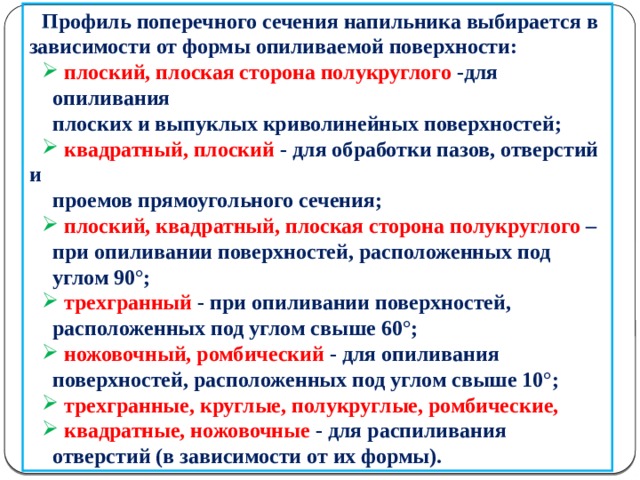

Профиль поперечного сечения напильника выбирается в зависимости от формы опиливаемой поверхности:

• плоский, плоская сторона полукруглого -для

опиливания

плоских и выпуклых криволинейных поверхностей;

• квадратный, плоский - для обработки пазов, отверстий и

проемов прямоугольного сечения;

• плоский, квадратный, плоская сторона полукруглого –

при опиливании поверхностей, расположенных под

углом 90°;

• трехгранный - при опиливании поверхностей,

расположенных под углом свыше 60°;

• ножовочный, ромбический - для опиливания

поверхностей, расположенных под углом свыше 10°;

• трехгранные, круглые, полукруглые, ромбические,
• квадратные, ножовочные - для распиливания

отверстий (в зависимости от их формы).

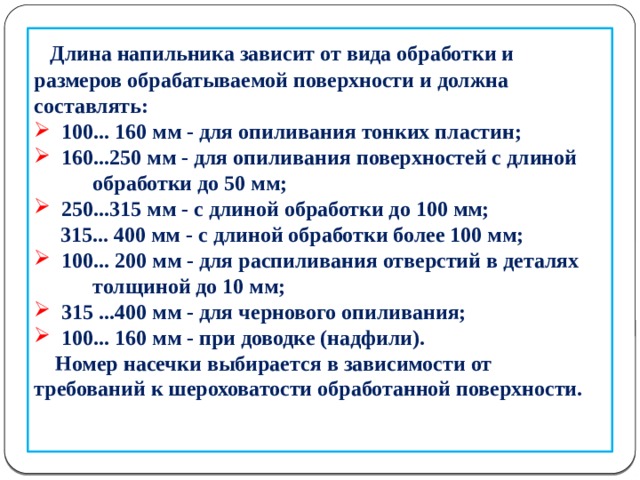

Длина напильника зависит от вида обработки и размеров обрабатываемой поверхности и должна составлять:

• 100... 160 мм - для опиливания тонких пластин;
• 160...250 мм - для опиливания поверхностей с длиной

обработки до 50 мм;

• 250...315 мм - с длиной обработки до 100 мм; 315... 400 мм - с длиной обработки более 100 мм;
• 100... 200 мм - для распиливания отверстий в деталях

толщиной до 10 мм;

• 315 ...400 мм - для чернового опиливания;
• 100... 160 мм - при доводке (надфили).

Номер насечки выбирается в зависимости от требований к шероховатости обработанной поверхности.

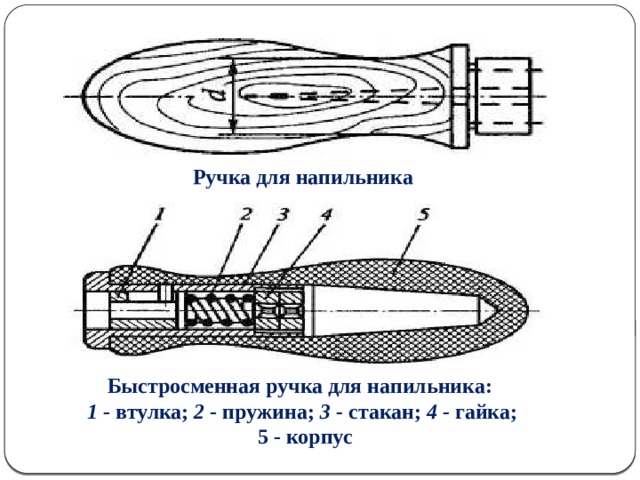

Ручка для напильника

Быстросменная ручка для напильника:

1 - втулка; 2 - пружина; 3 - стакан; 4 - гайка;

5 - корпус

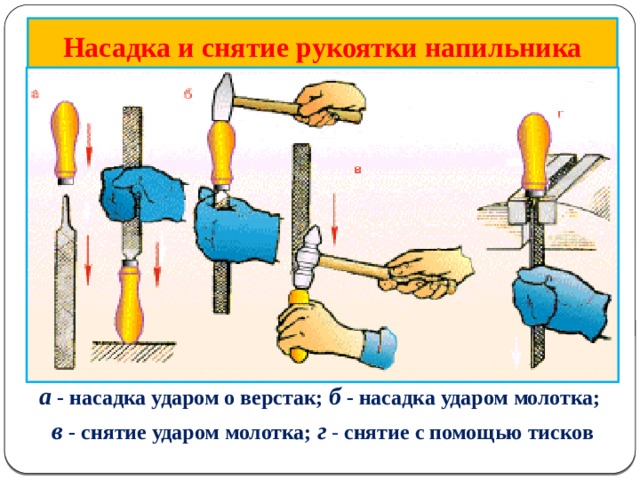

Насадка и снятие рукоятки напильника

а - насадка ударом о верстак; б - насадка ударом молотка;

в - снятие ударом молотка; г - снятие с помощью тисков

Приспособления для опиливания

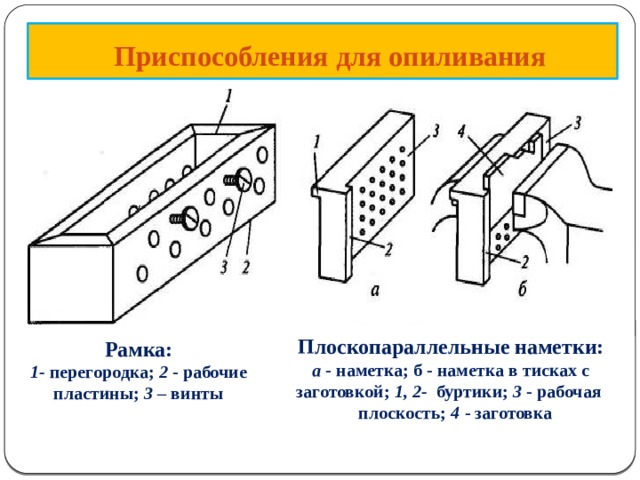

Плоскопараллельные наметки:

а - наметка; б - наметка в тисках с заготовкой; 1, 2- буртики; 3 - рабочая плоскость; 4 - заготовка

Рамка:

1- перегородка; 2 - рабочие пластины; 3 – винты

Приспособления для опиливания

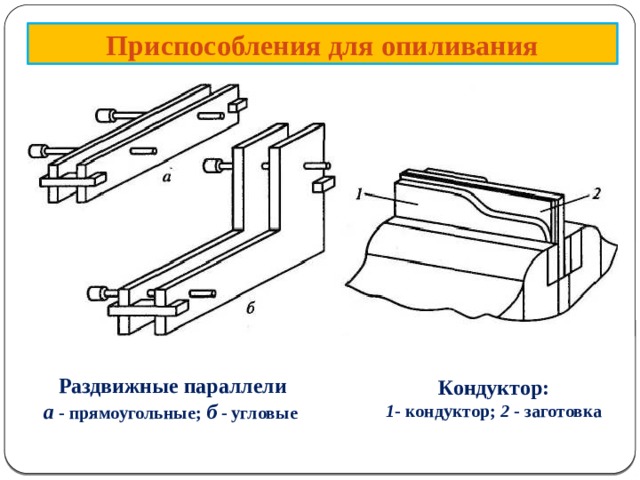

Раздвижные параллели

а - прямоугольные; б - угловые

Кондуктор:

1 - кондуктор; 2 - заготовка

Приспособления для опиливания

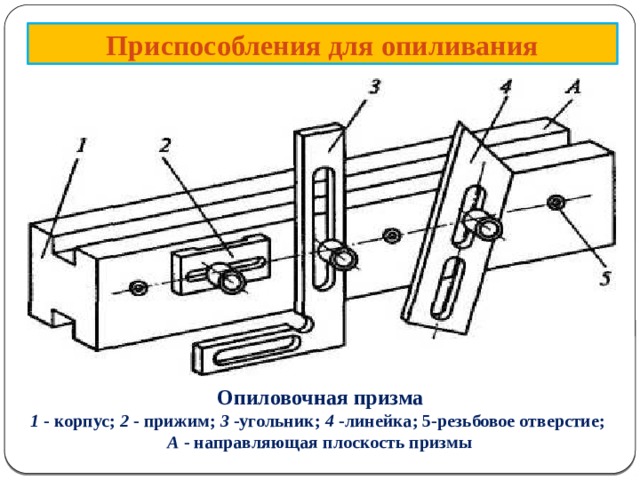

Опиловочная призма

1 - корпус; 2 - прижим; 3 -угольник; 4 -линейка; 5-резьбовое отверстие;

А - направляющая плоскость призмы

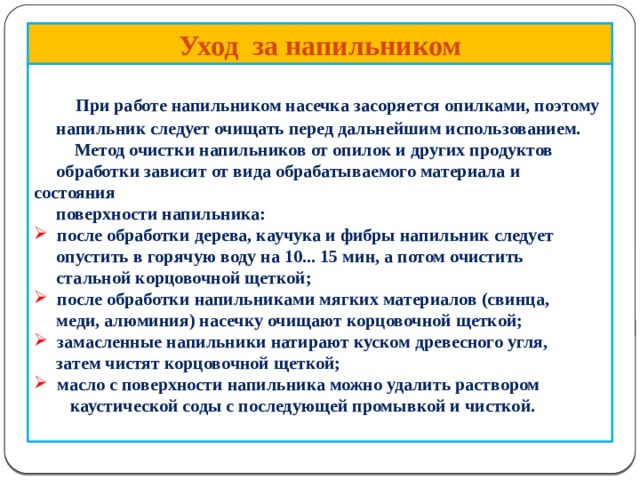

Уход за напильником

При работе напильником насечка засоряется опилками, поэтому

напильник следует очищать перед дальнейшим использованием.

Метод очистки напильников от опилок и других продуктов

обработки зависит от вида обрабатываемого материала и состояния

поверхности напильника:

• после обработки дерева, каучука и фибры напильник следует

опустить в горячую воду на 10... 15 мин, а потом очистить

стальной корцовочной щеткой;

• после обработки напильниками мягких материалов (свинца,

меди, алюминия) насечку очищают корцовочной щеткой;

• замасленные напильники натирают куском древесного угля,

затем чистят корцовочной щеткой;

• масло с поверхности напильника можно удалить раствором

каустической соды с последующей промывкой и чисткой.

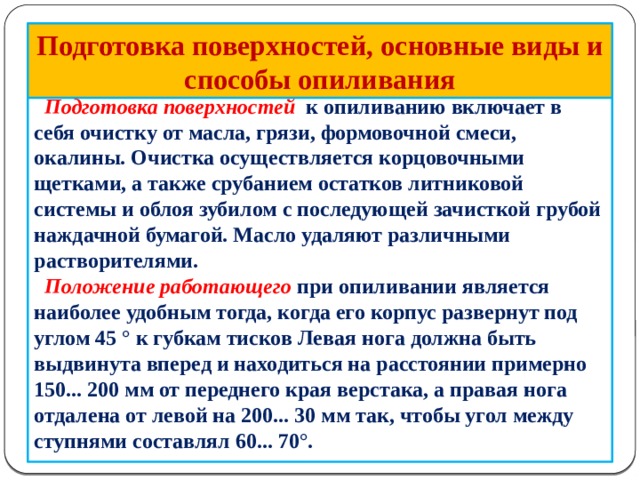

Подготовка поверхностей, основные виды и способы опиливания

Подготовка поверхностей к опиливанию включает в себя очистку от масла, грязи, формовочной смеси, окалины. Очистка осуществляется корцовочными щетками, а также срубанием остатков литниковой системы и облоя зубилом с последующей зачисткой грубой наждачной бумагой. Масло удаляют различными растворителями.

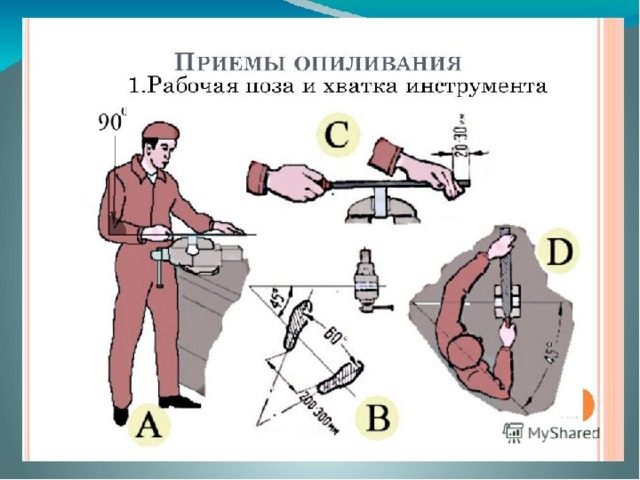

Положение работающего при опиливании является наиболее удобным тогда, когда его корпус развернут под углом 45 ° к губкам тисков Левая нога должна быть выдвинута вперед и находиться на расстоянии примерно 150... 200 мм от переднего края верстака, а правая нога отдалена от левой на 200... 30 мм так, что­бы угол между ступнями составлял 60... 70°.

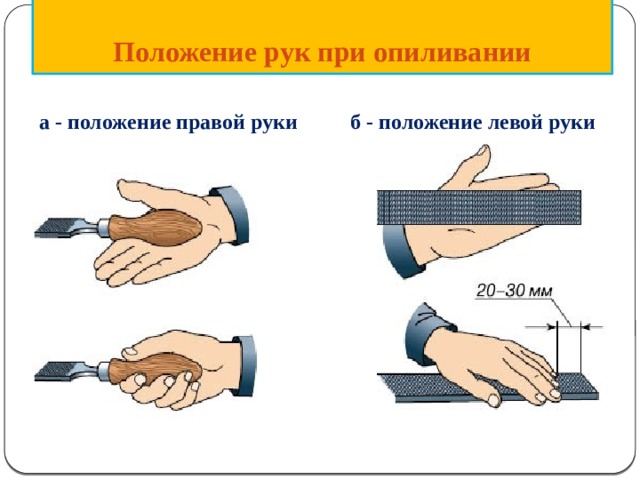

Положение рук при опиливании

а - положение правой руки б - положение левой руки

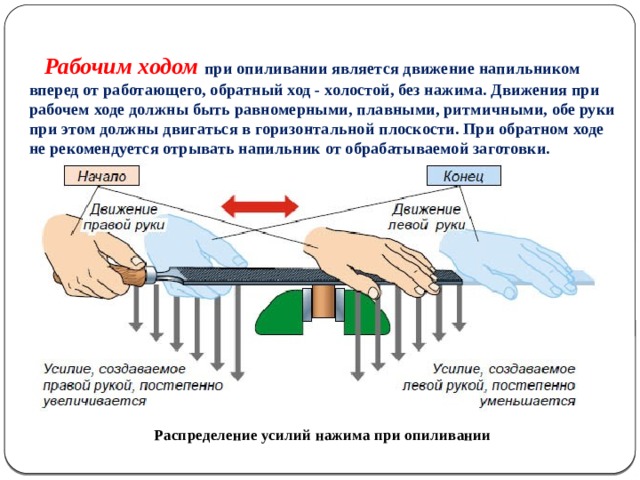

Рабочим ходом при опиливании является движение напильником вперед от работающего, обратный ход - холостой, без нажима. Движения при рабочем ходе должны быть равномерными, плавными, ритмичными, обе руки при этом должны двигаться в горизонтальной плоскости. При обратном ходе не рекомендуется отрывать напильник от обрабатываемой заготовки.

Распределение усилий нажима при опиливании

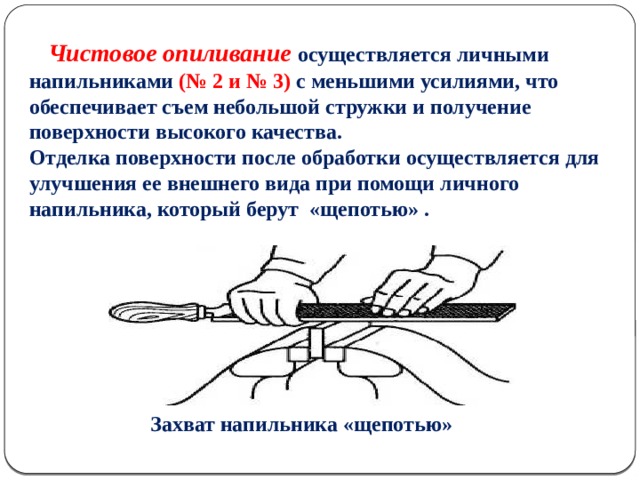

Чистовое опиливание осуществляется личными напильниками (№ 2 и № 3) с меньшими усилиями, что обеспечивает съем небольшой стружки и получение поверхности высокого качества.

Отделка поверхности после обработки осуществляется для улучшения ее внешнего вида при помощи личного напильника, который берут «щепотью» .

Захват напильника «щепотью»

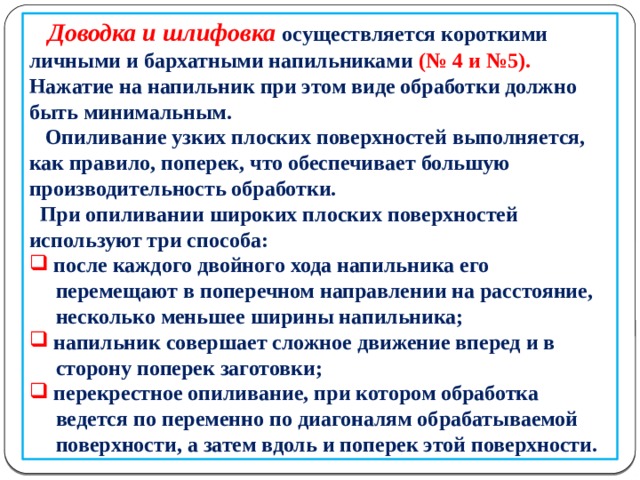

Доводка и шлифовка осуществляется короткими личными и бархатными напильниками (№ 4 и №5).

Нажатие на напильник при этом виде обработки должно быть минимальным.

Опиливание узких плоских поверхностей выполняется, как правило, поперек, что обеспечивает большую производительность обработки.

При опиливании широких плоских поверхностей используют три способа:

• после каждого двойного хода напильника его

перемещают в поперечном направлении на расстояние,

несколько меньшее ширины напильника;

• напильник совершает сложное движение вперед и в

сторону поперек заготовки;

• перекрестное опиливание, при котором обработка

ведется по переменно по диагоналям обрабатываемой

поверхности, а затем вдоль и поперек этой поверхности.

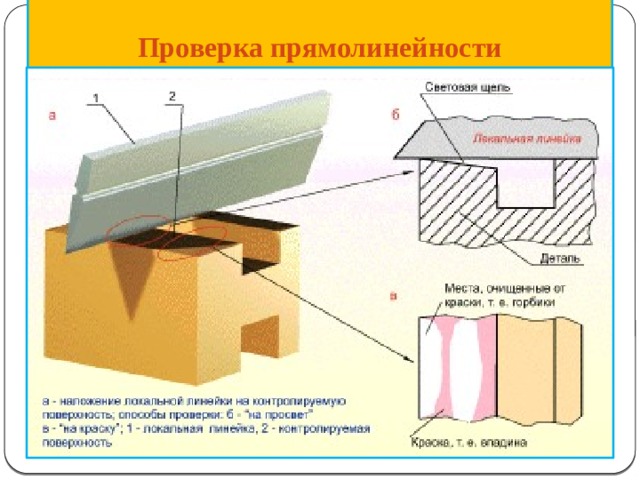

Проверка прямолинейности

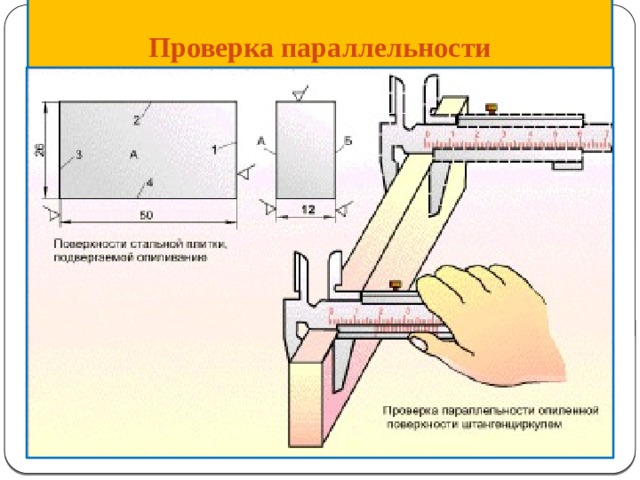

Проверка параллельности

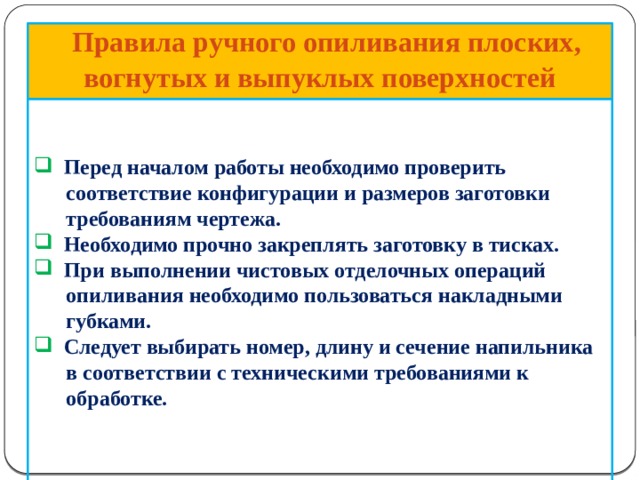

Правила ручного опиливания плоских, вогнутых и выпуклых поверхностей

• Перед началом работы необходимо проверить

соответствие конфигурации и размеров заготовки

требованиям чертежа.

• Необходимо прочно закреплять заготовку в тисках.
• При выполнении чистовых отделочных операций

опиливания необходимо пользоваться накладными

губками.

• Следует выбирать номер, длину и сечение напильника

в соответствии с техническими требованиями к

обработке.

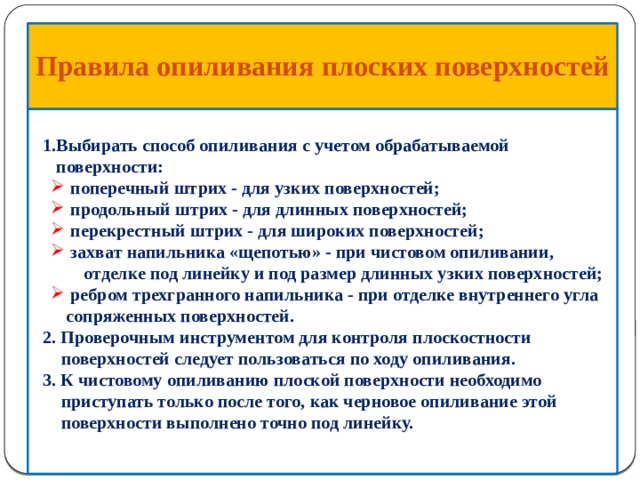

Правила опиливания плоских поверхностей

1.Выбирать способ опиливания с учетом обрабатываемой

поверхности:

• поперечный штрих - для узких поверхностей; продольный штрих - для длинных поверхностей; перекрестный штрих - для широких поверхностей; захват напильника «щепотью» - при чистовом опиливании,
• поперечный штрих - для узких поверхностей;
• продольный штрих - для длинных поверхностей;
• перекрестный штрих - для широких поверхностей;
• захват напильника «щепотью» - при чистовом опиливании,

отделке под линейку и под размер длинных узких поверхностей;

• ребром трехгранного напильника - при отделке внутреннего угла сопряженных поверхностей.
• ребром трехгранного напильника - при отделке внутреннего угла сопряженных поверхностей.

2. Проверочным инструментом для контроля плоскостности

поверхностей следует пользоваться по ходу опиливания.

3. К чистовому опиливанию плоской поверхности необходимо

приступать только после того, как черновое опиливание этой

поверхности выполнено точно под линейку.

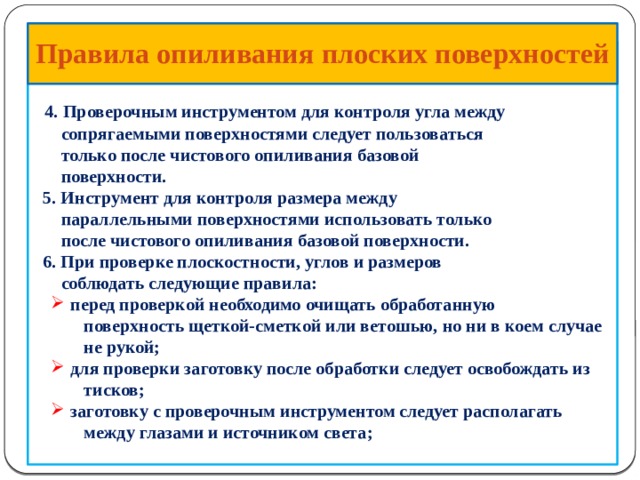

Правила опиливания плоских поверхностей

4. Проверочным инструментом для контроля угла между

сопрягаемыми поверхностями следует пользоваться

только после чистового опиливания базовой

поверхности.

5. Инструмент для контроля размера между

параллельными поверхностями использовать только

после чистового опиливания базовой поверхности.

6. При проверке плоскостности, углов и размеров

соблюдать следующие правила:

• перед проверкой необходимо очищать обработанную
• перед проверкой необходимо очищать обработанную

поверхность щеткой-сметкой или ветошью, но ни в коем случае

не рукой;

• для проверки заготовку после обработки следует освобождать из
• для проверки заготовку после обработки следует освобождать из

тисков;

• заготовку с проверочным инструментом следует располагать
• заготовку с проверочным инструментом следует располагать

между глазами и источником света;

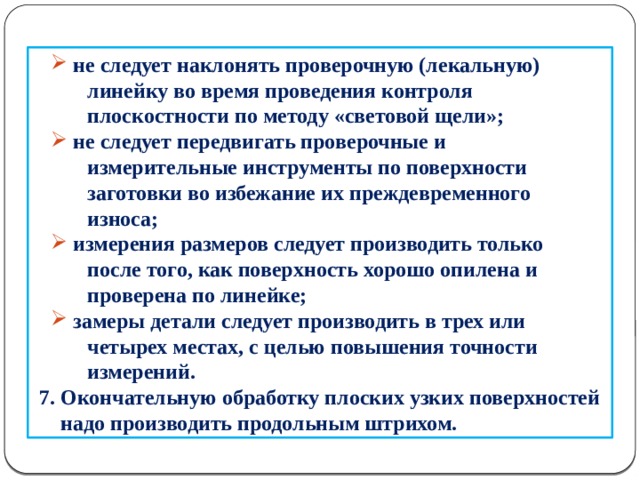

• не следует наклонять проверочную (лекальную)
• не следует наклонять проверочную (лекальную)

линейку во время проведения контроля

плоскостности по методу «световой щели»;

• не следует передвигать проверочные и
• не следует передвигать проверочные и

измерительные инструменты по поверхности

заготовки во избежание их преждевременного

износа;

• измерения размеров следует производить только
• измерения размеров следует производить только

после того, как поверхность хорошо опилена и

проверена по линейке;

• замеры детали следует производить в трех или
• замеры детали следует производить в трех или

четырех местах, с целью повышения точности

измерений.

7. Окончательную обработку плоских узких поверхностей

надо производить продольным штрихом.

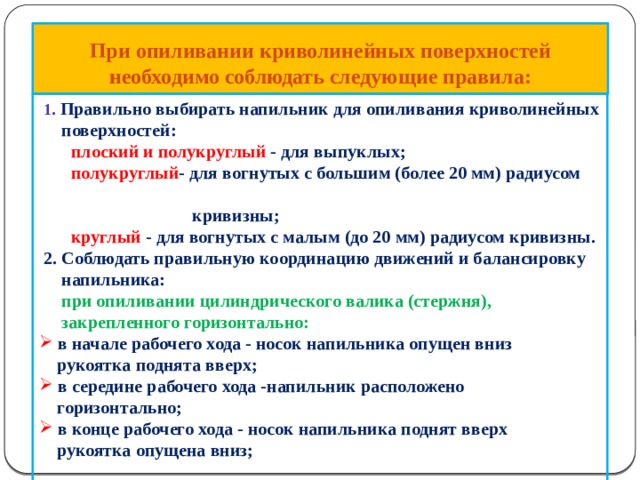

При опиливании криволинейных поверхностей необходимо соблюдать следующие правила:

1 . Правильно выбирать напильник для опиливания криволинейных

поверхностей:

плоский и полукруглый - для выпуклых;

полукруглый - для вогнутых с большим (более 20 мм) радиусом

кривизны;

круглый - для вогнутых с малым (до 20 мм) радиусом кривизны.

2. Соблюдать правильную координацию движений и балансировку

напильника:

при опиливании цилиндрического валика (стержня),

закрепленного горизонтально:

• в начале рабочего хода - носок напильника опущен вниз
• в начале рабочего хода - носок напильника опущен вниз

рукоятка поднята вверх;

• в середине рабочего хода -напильник расположено
• в середине рабочего хода -напильник расположено

горизонтально;

• в конце рабочего хода - носок напильника поднят вверх
• в конце рабочего хода - носок напильника поднят вверх

рукоятка опущена вниз;

при опиливании цилиндрического валика (стержня),

закрепленного вертикально:

• в начале рабочего хода - носок напильника направлен влево; в конце рабочего хода - носок напильника направлен вперед
• в начале рабочего хода - носок напильника направлен влево;
• в конце рабочего хода - носок напильника направлен вперед

при опиливании вогнутой поверхности большого радиуса кривизны

• во время рабочего хода необходимо смещать напильник по поверхности вправо или влево, слегка поворачивая его;
• во время рабочего хода необходимо смещать напильник по поверхности вправо или влево, слегка поворачивая его;

при опиливании вогнутых поверхностей малого радиуса кривизны

• во время рабочего хода необходимо производить вращательное движение напильником;
• во время рабочего хода необходимо производить вращательное движение напильником;

3. Чистовую обработку (отделку по шаблону) выпуклых и вогнутых

поверхностей производить продольным штрихом, удерживая

напильник «щепотью».

4. Выпуклые поверхности плоских деталей необходимо вначале

опиливать на многогранник с припуском 0,5 мм, а затем опиливать

по разметке и шаблону.

5. Чистовую обработку следует производить только после

предварительного (чернового) припиливания поверхности по

шаблону.

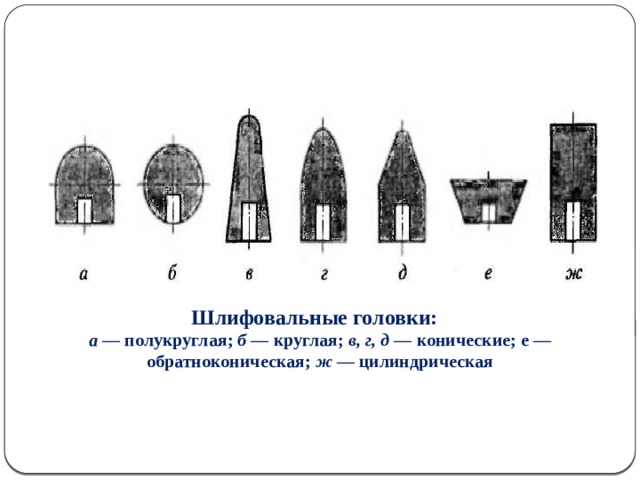

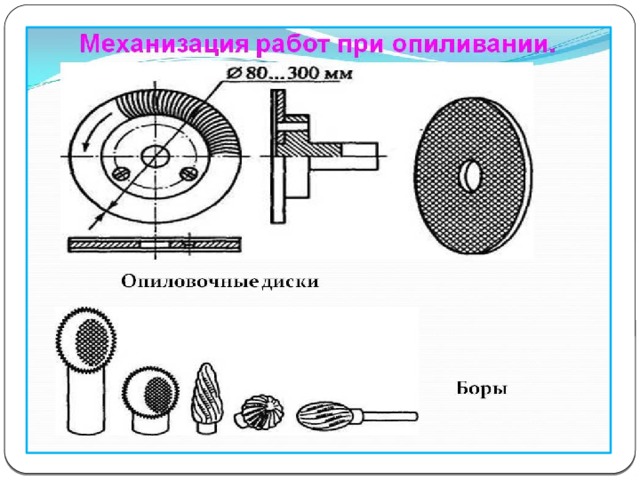

Шлифовальные головки:

а — полукруглая; б — круглая; в, г, д — конические; е — обратноконическая; ж — цилиндрическая

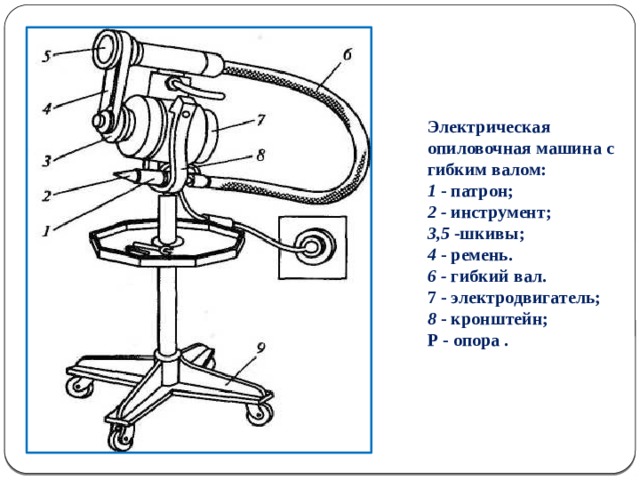

Электрическая опиловочная машина с гибким валом:

1 - патрон;

2 - инструмент;

3,5 -шкивы;

4 - ремень.

6 - гибкий вал.

7 - электродвигатель;

8 - кронштейн;

Р - опора .

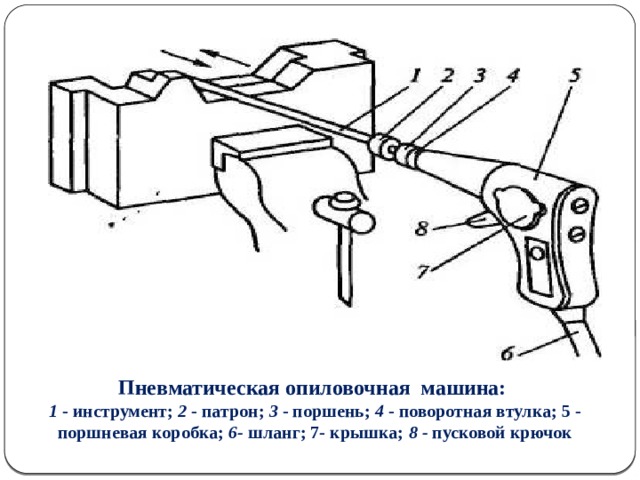

Пневматическая опиловочная машина:

1 - инструмент; 2 - патрон; 3 - поршень; 4 - поворотная втулка; 5 - поршневая коробка; 6- шланг; 7- крышка; 8 - пусковой крючок

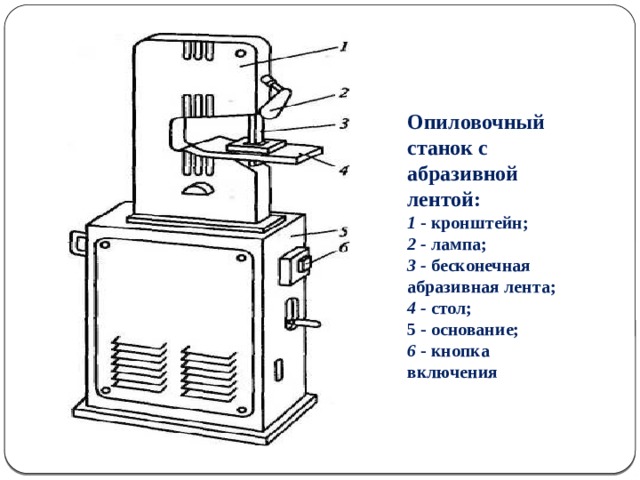

Опиловочный станок с абразивной лентой:

1 - кронштейн;

2 - лампа;

3 - бесконечная абразивная лента;

4 - стол;

5 - основание;

6 - кнопка включения

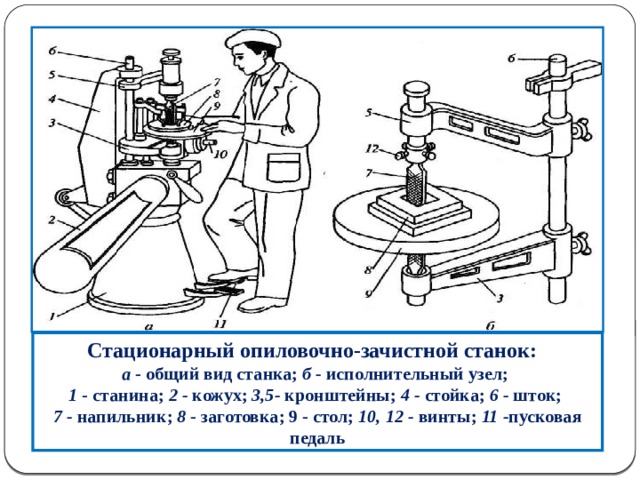

Стационарный опиловочно-зачистной станок:

а - общий вид станка; б - исполнительный узел;

1 - станина; 2 - кожух; 3,5- кронштейны; 4 - стойка; 6 - шток;

7 - напильник; 8 - заготовка; 9 - стол; 10, 12 - винты; 11 - пусковая педаль

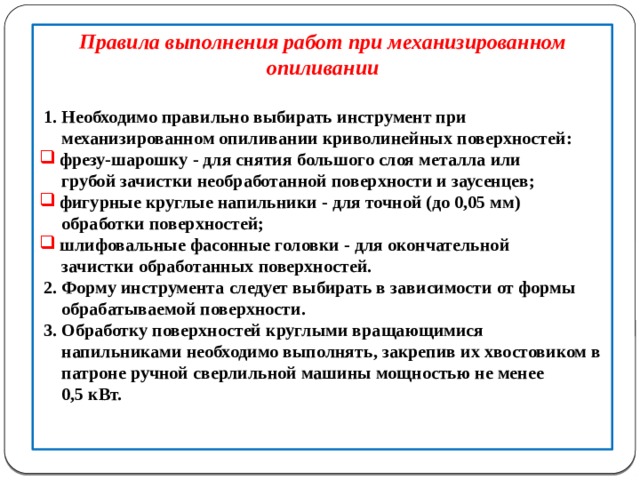

Правила выполнения работ при механизированном опиливании

1. Необходимо правильно выбирать инструмент при

механизированном опиливании криволинейных поверхностей:

• фрезу-шарошку - для снятия большого слоя металла или
• фрезу-шарошку - для снятия большого слоя металла или

грубой зачистки необработанной поверхности и заусенцев;

• фигурные круглые напильники - для точной (до 0,05 мм)
• фигурные круглые напильники - для точной (до 0,05 мм)

обработки поверхностей;

• шлифовальные фасонные головки - для окончательной
• шлифовальные фасонные головки - для окончательной

зачистки обработанных поверхностей.

2. Форму инструмента следует выбирать в зависимости от формы

обрабатываемой поверхности.

3. Обработку поверхностей круглыми вращающимися

напильниками необходимо выполнять, закрепив их хвостовиком в

патроне ручной сверлильной машины мощностью не менее

0,5 кВт.

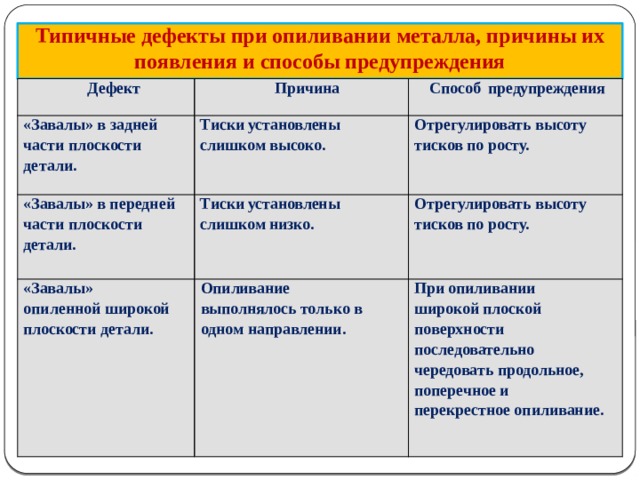

Типичные дефекты при опиливании металла, причины их появления и способы предупреждения

Дефект

Причина

«Завалы» в задней

Способ предупреждения

части плоскости

Тиски установ лены

«Завалы» в пе редней

детали.

слишком высоко.

Отрегулировать высоту

части плоскости

Тиски установ лены

«Завалы»

Опиливание

опи ленной широ кой

Отрегулировать высоту

слишком низко.

дета ли.

тисков по росту.

тисков по росту.

плоскости детали.

выполнялось только в

При опиливании

одном направлении.

широкой плоской

по верхности

последовательно

чередовать продольное,

поперечное и

перекрест ное опиливание.

Дефект

Не удается опилить

Причина

сопря женные

Не соблюда лись

Угольник не плотно

Способ предупреждения

Некачественно

Не удается опилить

прилегает к

правила опиливания

Вначале точно, под линейку, и начисто опилить

плос кие

плос кие

отделан угол в

Не соблюдают ся

Отделку угла между сопрягаемыми пло скими

базовую плоскую поверхность детали, а затем по

со пряженных

плоским

поверхно сти под

правила опи ливания

поверхно сти

Вначале точно, под линейку, и начисто опилить

поверхностями производить реб ром трехгранного

сопряжении.

уголь ник.

поверхностям,

плоских по верхностей.

ней припиливать со пряженную плоскую

пло ских поверхно стей.

базовую плоскость детали. Опиливание

сопряженным под

параллель но друг

поверхность.

напильника или надфиля, сделать прорезь в

внутрен ним углом.

другу.

углу сопряже ния поверхностей.

сопряженной плоскости производить, чередуя с

самого начала работы регулярную проверку ее

плоско стности линейкой и размера

штанген циркулем. Места опиливания

определять по просвету между губками

штан генциркуля и опиливаемой поверхно стью, а

также на основе сравнения ре зультатов

измерений.

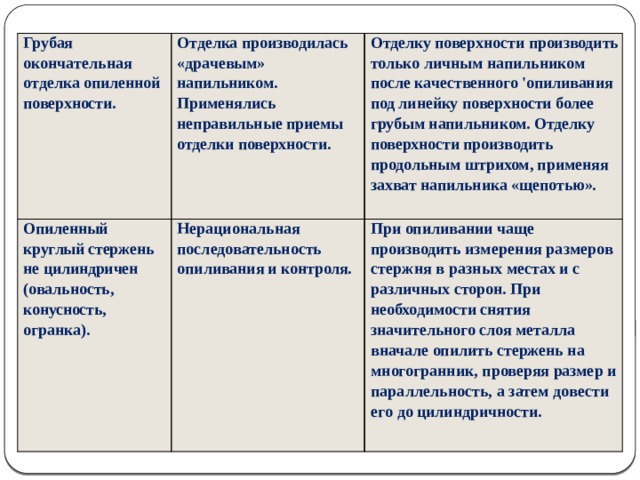

Грубая

оконча тельная

Отделка произ водилась

Опиленный

Отделку поверхности производить

Нерациональная

круглый стер жень

отдел ка опиленной

«дра чевым»

напильником.

только личным напильником

При опиливании чаще

последовательность

поверхности.

не цилиндричен

Приме нялись

(овальность,

после ка чественного 'опиливания

производить из мерения размеров

опи ливания и конт роля.

стержня в разных местах и с

конусность,

под линейку поверхности более

неправильные прие мы

грубым напильни ком. Отделку

различных сторон. При

огранка).

отделки поверхности.

необходимости снятия

поверхности производить

продольным штрихом, применяя

значительного слоя металла

захват напильника «щепотью».

вначале опилить стержень на

многогранник, проверяя размер и

параллельность, а затем довести

его до цилиндричности.

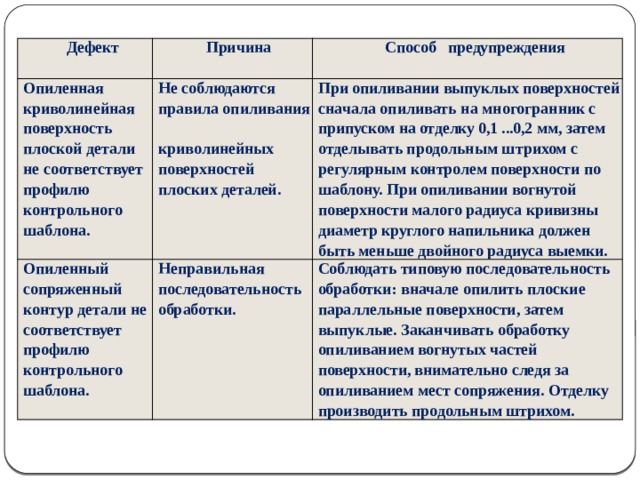

Дефект

Опиленная

Причина

Не соблюдают ся

Способ предупреждения

кри волинейная

Опиленный

поверхность

При опиливании выпуклых поверхно стей

правила опи ливания

сопряженный

Неправильная

криво линейных

пло ской детали

сначала опиливать на многогран­ ник с

контур детали не

последователь ность

Соблюдать типовую последовательность

припуском на отделку 0,1 ...0,2 мм, затем

не соответствует

поверхностей

обработки: вначале опилить плоские

обработ ки.

соответствует

отделывать продольным штри хом с

плоских дета лей.

профилю

профилю

параллельные поверхности, затем

регулярным контролем поверхности по

выпуклые. Заканчивать обработку

конт рольного

контрольного

опи ливанием вогнутых частей

шаб лона.

шаблону. При опиливании во гнутой

шаблона.

поверхности малого радиуса кривизны

поверхности, внимательно следя за

диаметр круглого напильника должен

опиливанием мест сопряжения. Отделку

быть меньше двойного радиуса выемки.

производить продольным штрихом.
