Презентация: Опиливание заготовок из сортового проката

Технология обработки металла.

Опиливание заготовок из сортового проката

Как выполняется рубка металла ?

• инструменты для рубки металла;
• приемы рубки металла на плите;
• приемы рубки металла в тисках.

ТЕСТ

1 . Рубка металла – это обработка металла:

А . Ударным и режущими инструментами.

Б . Ударными инструментами.

В. Режущими инструментами.

Г. Слесарными инструментами.

2. Не является режущим инструментом при рубке металла:

А. Зубило.

Б. Молоток.

В. Крейцмейсель

3. Рубка металла в тисках производится:

А. По уровню губок.

Б. Выше уровня губок.

В. Ниже уровня губок.

Опиливание-

• Технологическая операция по снятию слоя металла с заготовки с помощью напильника.
• Различают начальное ( черновое, драчёвое) и окончательное ( отделочное, чистовое) опиливание.

Напильник-

• Стальной брусок с насечкой определённой формы и размеров. Изготавливается из качественной углеродистой инструментальной стали. (У13.)

Кольцо

Виды напильников:

• По форме рабочей части:

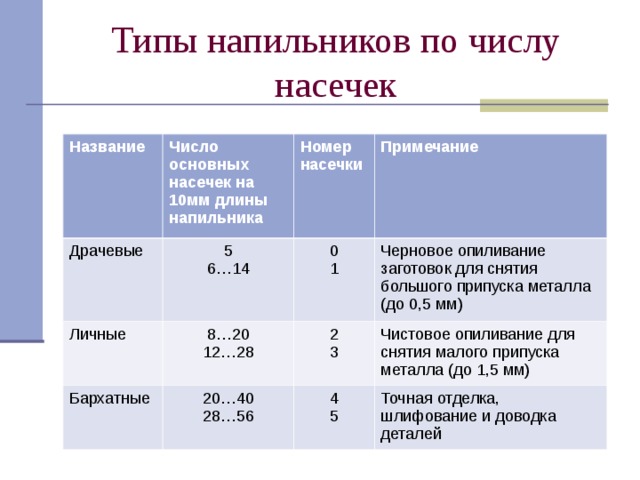

Типы напильников по числу насечек

Название

Число основных насечек на 10мм длины напильника

Драчевые

5

6…14

Номер насечки

Личные

Бархатные

Примечание

0

1

8…20

12…28

20…40

28…56

Черновое опиливание заготовок для снятия большого припуска металла (до 0,5 мм)

2

3

Чистовое опиливание для снятия малого припуска металла (до 1,5 мм)

4

5

Точная отделка, шлифование и доводка деталей

Виды напильников:

• По виду насечки:

Работа напильником:

• Выбор напильника

Работа напильником:

• Положение рук при опиливании

Работа напильником:

• Положение работающего

Работа напильником:

• Координация усилий

Работа напильником:

• Очистка напильника

Приёмы работы напильником:

• Поперечное и продольное опиливание

• Перекрёстное опиливание

• Круговое опиливание

Контроль качества опиливания:

Возможный брак при опиливании:

• Неровности опиленных поверхностей и «завалы» краёв заготовки возникают тогда, когда не соблюдаются усилия нажима на напильник левой и правой рукой.
• Неточность размеров опиленной поверхности – результат неточности измерений или невнимательности.
• Задиры и крупные царапины возникают при работе тупым (нужно заменить) или забитым опилками напильником (нужно почистить).

Инструктаж по ТБ при работе с напильником

• Нельзя работать с напильником с расколотой или слабо насаженной ручкой;
• Не следует подгибать пальцы левой руки под напильник, чтобы не поранить их во время работы;
• Нельзя проверять качество обрабатываемой поверхности пальцами;

• Запрещается сдувать опилки с тисков и верстака или смахивать их руками;
• Нельзя ронять на пол инструменты и заготовки.

Практическая работа: Опиливание заготовок из сортового проката

• Выправь вырубленную заготовку шаблона на правильной плите и надёжно закрепи в тисках.
• Опили наружные поверхности заготовки.
• Выбери напильник нужного профиля и обработай углы заготовки.
• Проверь при помощи линейки и слесарного угольника качество полученных поверхностей.

Домашнее задание

• Прочитать § 22,стр. 95-98
• Подготовить устный развёрнутый ответ на вопрос: Как выполняется опиливание металла?
