Презентация "Пайка металлов"

Тема урока:

Как вы считаете, в чем преимущество соединения металлических деталей пайкой перед склеиванием?

Пайка металлов

Учитель технологии: Гавриш А.М.

Процесс получения неразъемного соединения материалов с помощью расплавленного припоя называется пайкой (паянием)

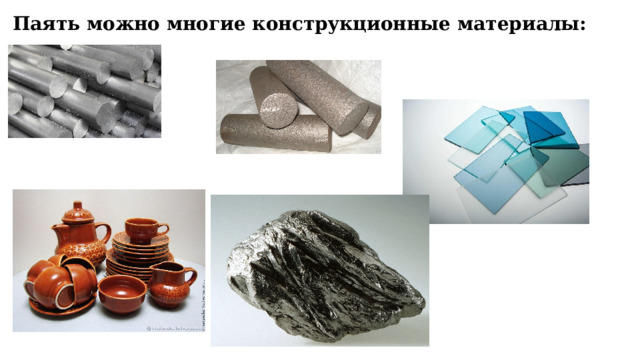

Паять можно многие конструкционные материалы:

Пайку выполняют

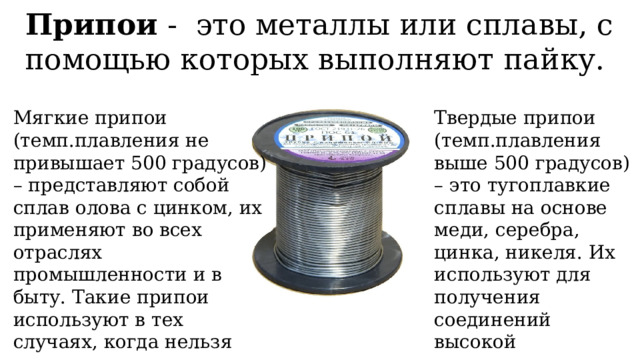

Припои - это металлы или сплавы, с помощью которых выполняют пайку.

Мягкие припои (темп.плавления не привышает 500 градусов) – представляют собой сплав олова с цинком, их применяют во всех отраслях промышленности и в быту. Такие припои используют в тех случаях, когда нельзя нагреть металл до высоких температур или при невысоких требованиях к прочности соединения.

Твердые припои (темп.плавления выше 500 градусов) – это тугоплавкие сплавы на основе меди, серебра, цинка, никеля. Их используют для получения соединений высокой прочности.

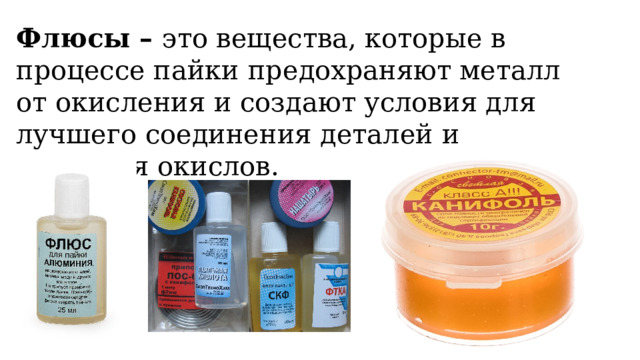

Флюсы – это вещества, которые в процессе пайки предохраняют металл от окисления и создают условия для лучшего соединения деталей и удаления окислов.

Для выполнения качественной пайки необходимо:

— до блеска зачистить напильником рабочую часть паяльника;

— подключить паяльник к электросети и положить его на подставку;

— когда рабочая часть паяльника нагреется, на несколько секунд погрузить её во флюс (канифоль);

— набрав несколько капель припоя, вести по канифоли до тех пор, пока рабочая часть наконечника не покроется тонким слоем припоя, т. е. облудится;

— очистить поверхность заготовки от грязи и следов коррозии до равномерного металлического блеска с помощью напильника или шлифовальной шкурки, промыть заготовку чистой водой и высушить.

Технология пайки

Перед началом пайки необходимо установить соединяемые детали в удобное для пайки положение и зафиксировать с помощью зажимных приспособлений и инструментов — слесарных или ручных тисков, струбцины, пинцета, плоскогубцев.

Место пайки равномерно нагревают электрическим паяльником до рабочей температуры (припой должен расплавляться быстро и легко). Важно правильно выбрать степень нагрева поверхности детали и паяльника. Сильно нагретый паяльник плохо удерживает припой. Если при пайке соединяемые поверхности были нагреты слабо, соединение будет ненадёжным.

При достижении рабочей температуры сначала плавится флюс, а затем припой. Когда весь флюс расплавится, предварительно нагретый припой наносят на зазор (место пайки). При соприкосновении припоя с нагретой заготовкой он плавится и проникает в зазор между соединяемыми деталями.

Зажимы, удерживающие детали, ослабляют только после того, как остынет припой. Изделие охлаждают на воздухе или погружая его в воду. По окончании пайки остатки флюса необходимо смыть чистой водой, чтобы они не вызывали коррозию металла.

Ошибки при пайке

1. Заготовки в местах соединения пайкой плохо очищены и не обезжирены. Такие соединения будут непрочными. Места соединений нужно очистить и обезжирить ещё раз.

2. Паяльник плохо подготовлен к работе. Необходимо повторить зачистку рабочего стержня напильником и облудить жало паяльника.

3. Паяльник перегрет, вследствие чего на нём образовалась окалина, к которой олово не пристаёт. Паяльник необходимо заново обработать напильником и облудить жало.

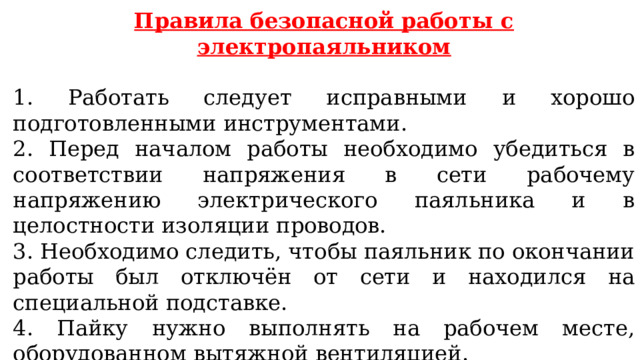

Правила безопасной работы с электропаяльником

1. Работать следует исправными и хорошо подготовленными инструментами.

2. Перед началом работы необходимо убедиться в соответствии напряжения в сети рабочему напряжению электрического паяльника и в целостности изоляции проводов.

3. Необходимо следить, чтобы паяльник по окончании работы был отключён от сети и находился на специальной подставке.

4. Пайку нужно выполнять на рабочем месте, оборудованном вытяжной вентиляцией.

5. Следует осторожно обращаться с нагретыми паяльником и деталями.

Выполните практическую работу на стр. 138
