«Презентация по теме 3.10 Действие магнитного поля на проводник с током. Закон Ампера. Магнитный поток. Работа по перемещению проводника с током в магнитном поле.»

 ГАПОУ НСО  «Барабинский медицинский колледж»     Тема:   « Действие магнитного поля на проводник с током. Закон Ампера. Магнитный поток. Работа по перемещению проводника с током в магнитном поле »    Преподаватель: Вашурина Т. В.     Барабинск, 2018

ГАПОУ НСО «Барабинский медицинский колледж»

Тема:

« Действие магнитного поля на проводник с током. Закон Ампера. Магнитный поток. Работа по перемещению проводника с током в магнитном поле »

Преподаватель: Вашурина Т. В. Барабинск, 2018

Цели учебного занятия:

  • Учебные цели: сформировать представления о роли и месте физики в современной научной картине мира; понимание физической сущности наблюдаемых во Вселенной явлений через изучение понятия силы, действующей со стороны магнитного поля на проводник с током, закона Ампера; магнитного потока; работы по перемещению проводника с током в магнитном поле; понимание роли физики в формировании кругозора и функциональной грамотности человека для решения практических задач; способствовать формированию умения владеть основополагающими физическими понятиями, уверенно пользоваться физической терминологией и символикой. Способствовать формированию умения организовывать собственную деятельность, выбирать типовые методы и способы выполнения упражнений (ОК 2).
  • Развивающие цели: развивать интерес к будущей профессии, понимание сущности и социальной значимости (ОК 1), способствовать формированию умения решать физические задачи.
  • Воспитательные цели: способствовать развитию коммуникативных способностей; создавать условия для развития скорости восприятия и переработки информации, культуры речи; формировать умение работать в коллективе и команде (ОК 6).

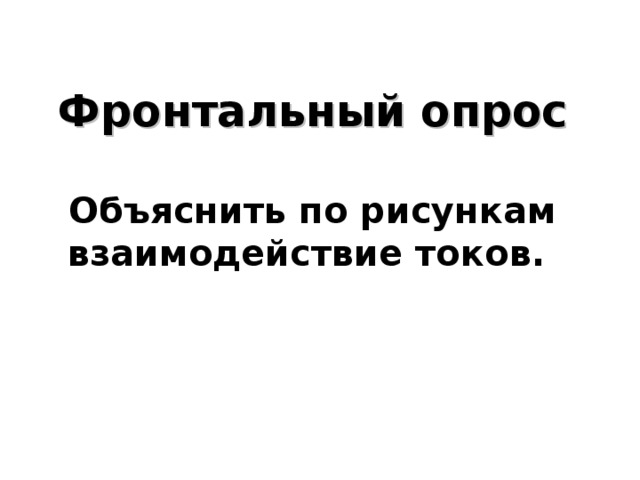

   Фронтальный опрос   Объяснить по рисункам взаимодействие токов.

Фронтальный опрос Объяснить по рисункам взаимодействие токов.

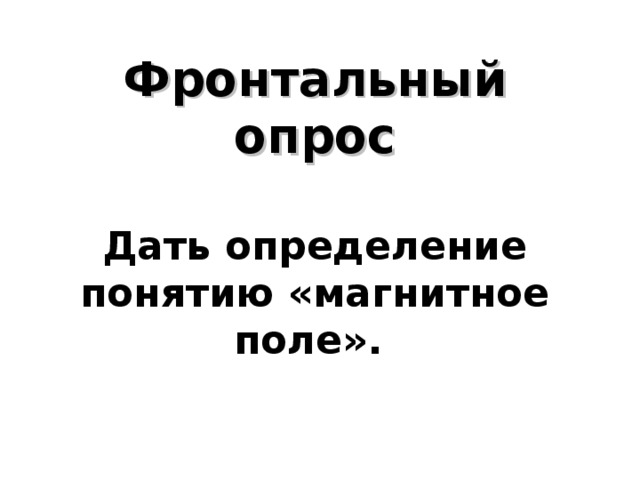

 Фронтальный опрос   Дать определение понятию «магнитное поле».

Фронтальный опрос Дать определение понятию «магнитное поле».

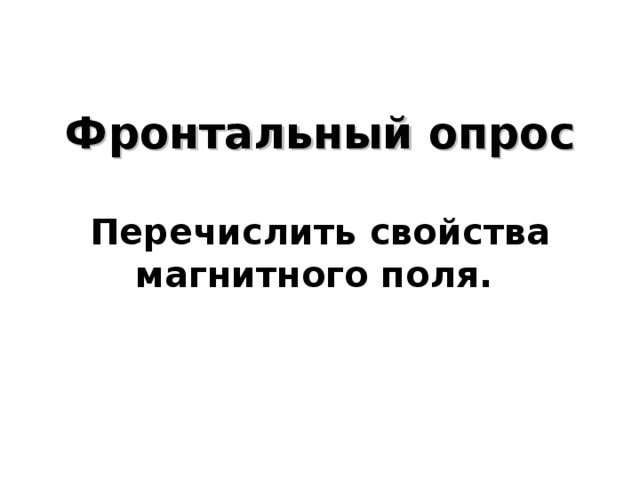

     Фронтальный опрос   Перечислить свойства магнитного поля.

Фронтальный опрос Перечислить свойства магнитного поля.

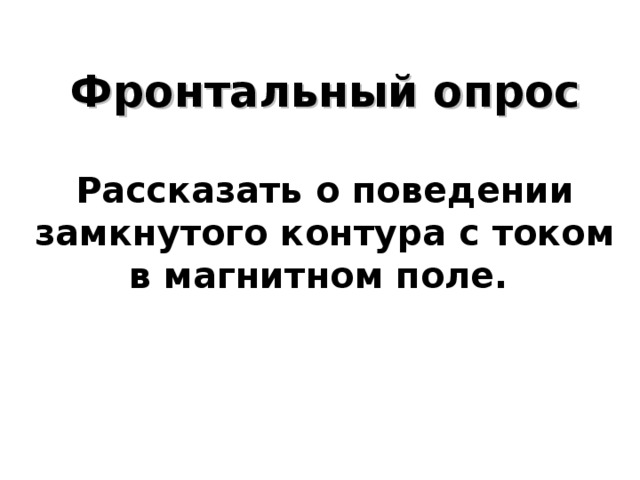

   Фронтальный опрос   Рассказать о поведении замкнутого контура с током в магнитном поле.

Фронтальный опрос Рассказать о поведении замкнутого контура с током в магнитном поле.

 Фронтальный опрос   Двть определение понятиям «магнитная индукция» и «линии магнитной индукции».

Фронтальный опрос Двть определение понятиям «магнитная индукция» и «линии магнитной индукции».

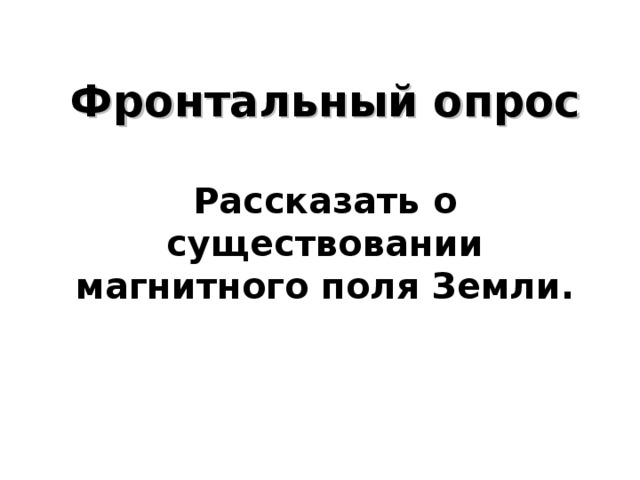

  Фронтальный опрос   Рассказать о существовании магнитного поля Земли.

Фронтальный опрос Рассказать о существовании магнитного поля Земли.

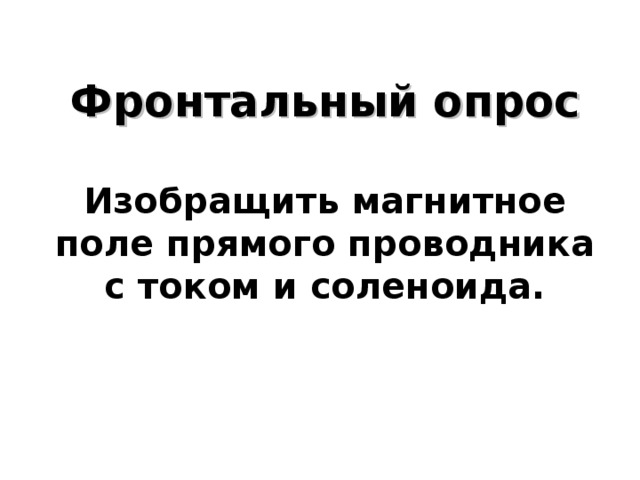

  Фронтальный опрос   Изобращить магнитное поле прямого проводника с током и соленоида.

Фронтальный опрос Изобращить магнитное поле прямого проводника с током и соленоида.

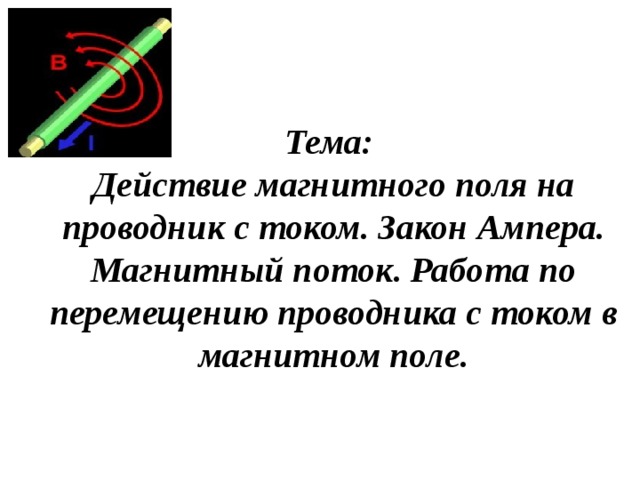

Тема:  Действие магнитного поля на проводник с током. Закон Ампера. Магнитный поток. Работа по перемещению проводника с током в магнитном поле.

Тема: Действие магнитного поля на проводник с током. Закон Ампера. Магнитный поток. Работа по перемещению проводника с током в магнитном поле.

 Сила Ампера – это сила, с которой магнитное поле действует на проводник с током. От чего зависит сила Ампера?

  • Сила Ампера – это сила, с которой магнитное поле действует на проводник с током.
  • От чего зависит сила Ампера?

Экспериментально установлено, что сила Ампера зависит от значения силы тока в проводнике, от длины проводника, от угла, образованного вектором магнитной индукции и проводником. Примечание: сила Ампера максимальна когда вектор магнитной индукции перпендикулярен проводнику.

Экспериментально установлено, что сила Ампера зависит

  • от значения силы тока в проводнике,
  • от длины проводника,
  • от угла, образованного вектором магнитной индукции и проводником.

Примечание: сила Ампера максимальна когда вектор магнитной индукции перпендикулярен проводнику.

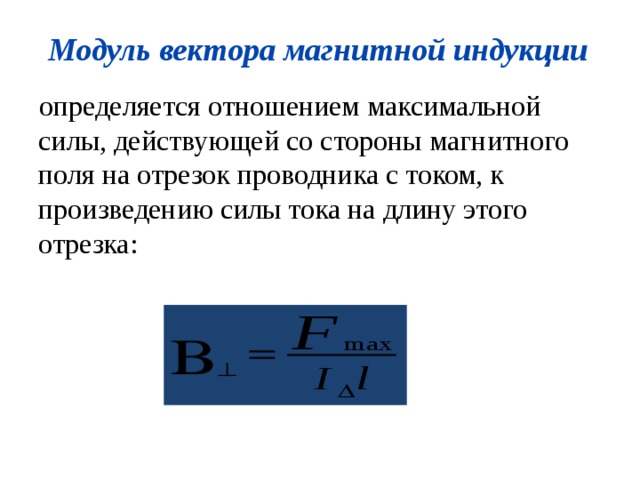

Модуль вектора магнитной индукции определяется отношением максимальной силы, действующей со стороны магнитного поля на отрезок проводника с током, к произведению силы тока на длину этого отрезка:

Модуль вектора магнитной индукции

определяется отношением максимальной силы, действующей со стороны магнитного поля на отрезок проводника с током, к произведению силы тока на длину этого отрезка:

  Единица измерения магнитной индукции – Тесла (Тл)   Физический смысл: За единицу магнитной индукции принимают индукцию однородного поля, в котором на участок проводника длиной 1 м при силе тока в нем 1 А, действует со стороны поля сила 1 Н:

Единица измерения магнитной индукции – Тесла (Тл)

  • Физический смысл: За единицу магнитной индукции принимают индукцию однородного поля, в котором на участок проводника длиной 1 м при силе тока в нем 1 А, действует со стороны поля сила 1 Н:
 Модуль силы Ампера Из опыта: магнитное поле, вектор индукции которого направлен вдоль проводника с током, не оказывает никакого действия на ток.  Поэтому модуль силы зависит лишь от модуля составляющей вектора В, перпендикулярной проводнику, и не зависит от составляющей В, направленной вдоль проводника .

Модуль силы Ампера

Из опыта: магнитное поле, вектор индукции которого направлен вдоль проводника с током, не оказывает никакого действия на ток.

Поэтому модуль силы зависит лишь от модуля составляющей вектора В, перпендикулярной проводнику, и не зависит от составляющей В, направленной вдоль проводника .

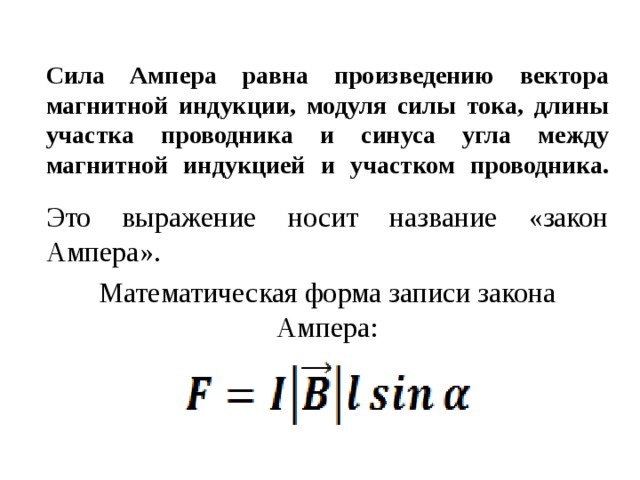

Сила Ампера равна произведению вектора магнитной индукции, модуля силы тока, длины участка проводника и синуса угла между магнитной индукцией и участком проводника.   Это выражение носит название «закон Ампера». Математическая форма записи закона Ампера:

Сила Ампера равна произведению вектора магнитной индукции, модуля силы тока, длины участка проводника и синуса угла между магнитной индукцией и участком проводника.

Это выражение носит название «закон Ампера».

Математическая форма записи закона Ампера:

  Направление силы Ампера можно определить используя п равило левой руки:

Направление силы Ампера можно определить используя п равило левой руки:

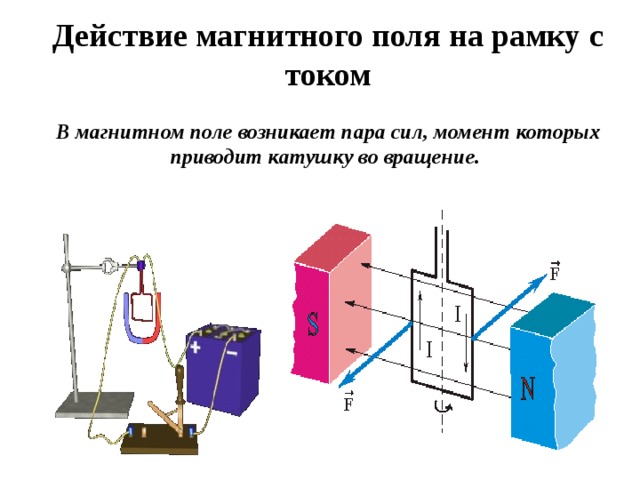

 Действие магнитного поля на рамку с током    В магнитном поле возникает пара сил, момент которых приводит катушку во вращение.

Действие магнитного поля на рамку с током В магнитном поле возникает пара сил, момент которых приводит катушку во вращение.

Применение силы Ампера. Ориентирующее действие магнитного поля на контур с током используют в электроизмерительных приборах магнитоэлектрической системы – амперметрах и вольтметрах.  1. Сила, действующая на катушку, прямо пропорциональна силе тока в ней. 2. При большой силе тока катушка поворачивается на больший угол, а вместе с ней и стрелка. 3. Остается проградуировать прибор – т.е. установить каким углам поворота соответствуют известные значения силы тока.

Применение силы Ампера.

Ориентирующее действие магнитного поля на

контур с током используют в

электроизмерительных приборах

магнитоэлектрической системыамперметрах и вольтметрах.

1. Сила, действующая на катушку, прямо пропорциональна

силе тока в ней.

2. При большой силе тока

катушка поворачивается на

больший угол, а вместе с ней и

стрелка.

3. Остается проградуировать

прибор – т.е. установить каким

углам поворота соответствуют

известные значения силы тока.

 МАГНИТНЫЙ ПОТОК — (символ Ф), мера силы и протяженности МАГНИТНОГО ПОЛЯ. Единицей магнитного потока является вебер - 1 Вб Вильгельм Эдуард Вебер 1804 – 1891 г.г

МАГНИТНЫЙ ПОТОК — (символ Ф), мера силы и протяженности МАГНИТНОГО ПОЛЯ. Единицей магнитного потока является вебер - 1 Вб

Вильгельм Эдуард Вебер

1804 – 1891 г.г

Ф - магнитный поток, пронизывающий площадь контура, зависит от величины вектора магнитной индукции, площади контура и его ориентации относительно линий индукции магнитного поля.

Ф - магнитный поток, пронизывающий площадь контура, зависит от величины вектора магнитной индукции, площади контура и его ориентации относительно линий индукции магнитного поля.

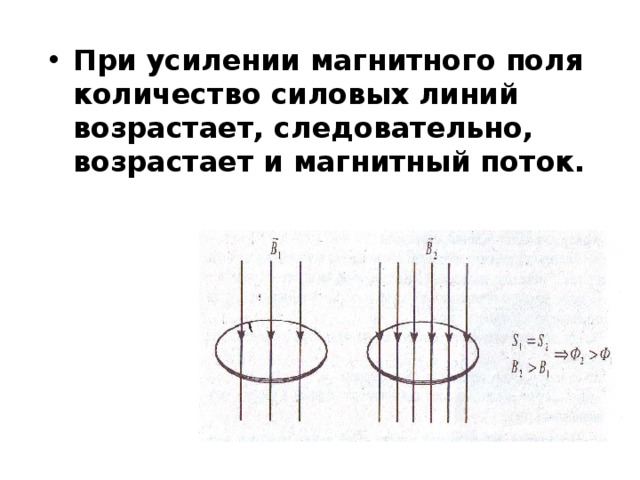

При усилении магнитного поля количество силовых линий возрастает, следовательно, возрастает и магнитный поток.
  • При усилении магнитного поля количество силовых линий возрастает, следовательно, возрастает и магнитный поток.
Уменьшение площади контура при неизменной магнитной индукции магнитного поля приводит к уменьшению числа линий, пронизывающих контур и, следовательно, к уменьшению Ф.
  • Уменьшение площади контура при неизменной магнитной индукции магнитного поля приводит к уменьшению числа линий, пронизывающих контур и, следовательно, к уменьшению Ф.
Поворот контура также приводит к изменению числа линий, пронизывающих замкнутый контур.

Поворот контура также приводит к изменению числа линий, пронизывающих замкнутый контур.

Работа по перемещению проводника с током в магнитном поле.   Так как на проводник с током в магнитном поле действует силы, то, очевидно, при перемещении этого проводника будет совершаться работа. Поскольку в рассматриваемом случае направления силы и перемещения совпадают и так как  , то имеем:

Работа по перемещению проводника с током в магнитном поле.

  • Так как на проводник с током в магнитном поле действует силы, то, очевидно, при перемещении этого проводника будет совершаться работа.
  • Поскольку в рассматриваемом случае направления силы и перемещения совпадают и так как  , то имеем:

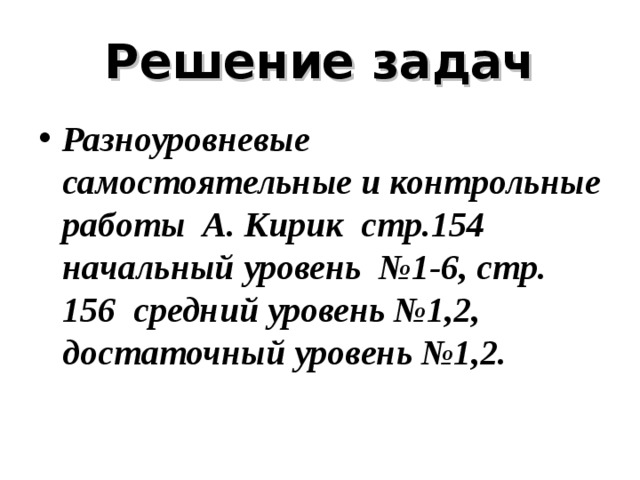

Решение задач Разноуровневые самостоятельные и контрольные работы А. Кирик стр.154 начальный уровень №1-6, стр. 156 средний уровень №1,2, достаточный уровень №1,2.

Решение задач

  • Разноуровневые самостоятельные и контрольные работы А. Кирик стр.154 начальный уровень №1-6, стр. 156 средний уровень №1,2, достаточный уровень №1,2.

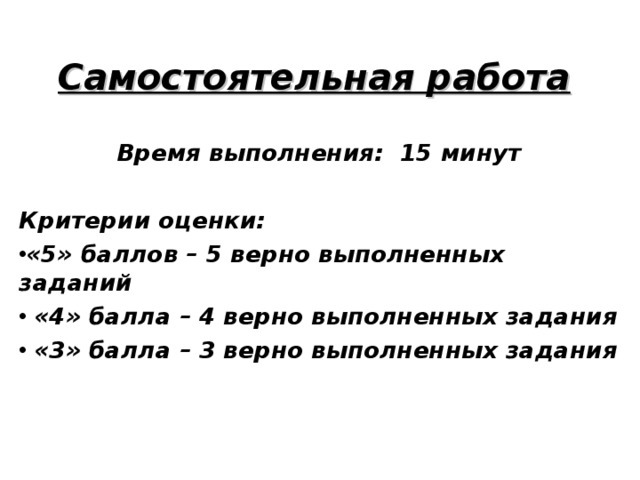

Самостоятельная работа Время выполнения: 15 минут  Критерии оценки: «5» баллов – 5 верно выполненных заданий  «4» балла – 4 верно выполненных задания  «3» балла – 3 верно выполненных задания

Самостоятельная работа

Время выполнения: 15 минут

Критерии оценки:

  • «5» баллов – 5 верно выполненных заданий
  • «4» балла – 4 верно выполненных задания
  • «3» балла – 3 верно выполненных задания

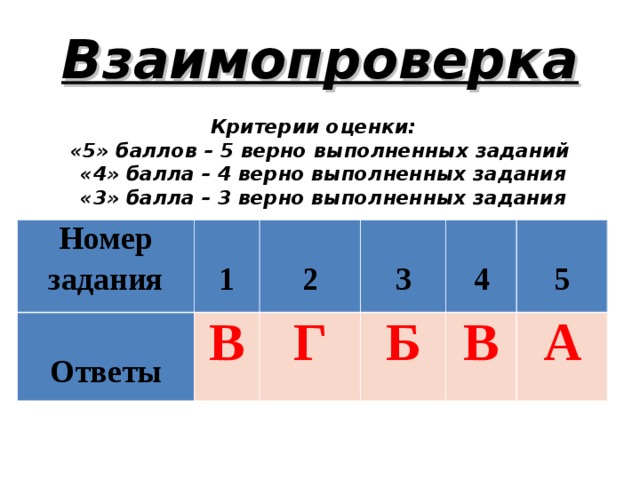

Взаимопроверка     Критерии оценки:  «5» баллов – 5 верно выполненных заданий  «4» балла – 4 верно выполненных задания  «3» балла – 3 верно выполненных задания    Номер задания   Ответы   1   2 В   3 Г   4 Б В   5 А

Взаимопроверка Критерии оценки: «5» баллов – 5 верно выполненных заданий «4» балла – 4 верно выполненных задания «3» балла – 3 верно выполненных задания

Номер задания



Ответы



1



2

В



3

Г



4

Б

В



5

А

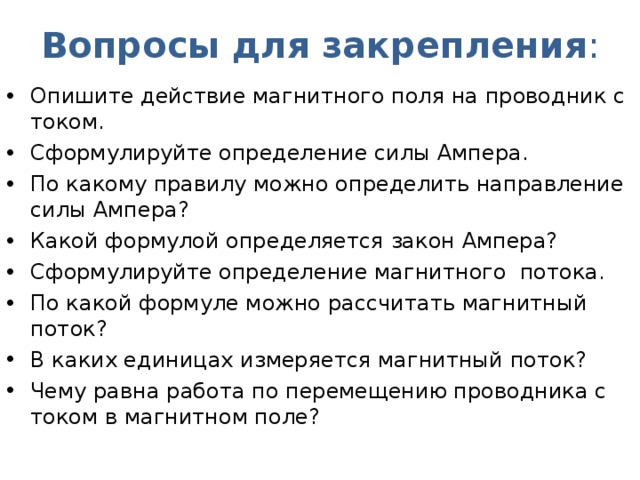

Вопросы для закрепления : Опишите действие магнитного поля на проводник с током. Сформулируйте определение силы Ампера. По какому правилу можно определить направление силы Ампера? Какой формулой определяется закон Ампера? Сформулируйте определение магнитного потока. По какой формуле можно рассчитать магнитный поток? В каких единицах измеряется магнитный поток? Чему равна работа по перемещению проводника с током в магнитном поле?

Вопросы для закрепления :

  • Опишите действие магнитного поля на проводник с током.
  • Сформулируйте определение силы Ампера.
  • По какому правилу можно определить направление силы Ампера?
  • Какой формулой определяется закон Ампера?
  • Сформулируйте определение магнитного потока.
  • По какой формуле можно рассчитать магнитный поток?
  • В каких единицах измеряется магнитный поток?
  • Чему равна работа по перемещению проводника с током в магнитном поле?

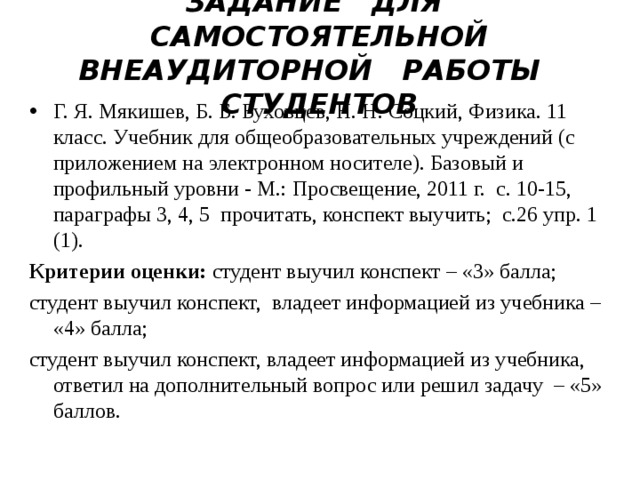

  ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОЙ ВНЕАУДИТОРНОЙ РАБОТЫ СТУДЕНТОВ    Г. Я. Мякишев, Б. Б. Буховцев, Н. Н. Соцкий, Физика. 11 класс. Учебник для общеобразовательных учреждений (с приложением на электронном носителе). Базовый и профильный уровни - М.: Просвещение, 2011 г. с. 10-15, параграфы 3, 4, 5 прочитать, конспект выучить; с.26 упр. 1 (1).   Критерии оценки: студент выучил конспект – «3» балла; студент выучил конспект, владеет информацией из учебника – «4» балла; студент выучил конспект, владеет информацией из учебника, ответил на дополнительный вопрос или решил задачу – «5» баллов.

ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОЙ ВНЕАУДИТОРНОЙ РАБОТЫ СТУДЕНТОВ

  • Г. Я. Мякишев, Б. Б. Буховцев, Н. Н. Соцкий, Физика. 11 класс. Учебник для общеобразовательных учреждений (с приложением на электронном носителе). Базовый и профильный уровни - М.: Просвещение, 2011 г. с. 10-15, параграфы 3, 4, 5 прочитать, конспект выучить; с.26 упр. 1 (1).

Критерии оценки: студент выучил конспект – «3» балла;

студент выучил конспект, владеет информацией из учебника – «4» балла;

студент выучил конспект, владеет информацией из учебника, ответил на дополнительный вопрос или решил задачу – «5» баллов.

СПАСИБО  ЗА  ВНИМАНИЕ!

СПАСИБО ЗА ВНИМАНИЕ!

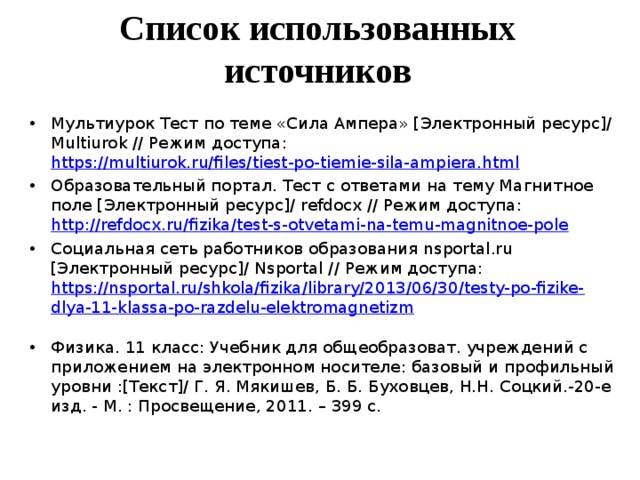

    Список использованных источников    Мультиурок Тест по теме «Сила Ампера» [Электронный ресурс]/ M ultiurok // Режим доступа: https://multiurok.ru/files/tiest-po-tiemie-sila-ampiera.html  Образовательный портал. Тест с ответами на тему Магнитное поле [Электронный ресурс]/ refdocx // Режим доступа: http://refdocx.ru/fizika/test-s-otvetami-na-temu-magnitnoe-pole  Социальная сеть работников образования nsportal.ru [Электронный ресурс]/ N sportal // Режим доступа: https://nsportal.ru/shkola/fizika/library/2013/06/30/testy-po-fizike-dlya-11-klassa-po-razdelu-elektromagnetizm  Физика. 11 класс: Учебник для общеобразоват. учреждений с приложением на электронном носителе: базовый и профильный уровни :[Текст]/ Г. Я. Мякишев, Б. Б. Буховцев, Н.Н. Соцкий.-20-е изд. - М. : Просвещение, 2011. – 399 с.

  Список использованных источников

  • Мультиурок Тест по теме «Сила Ампера» [Электронный ресурс]/ M ultiurok // Режим доступа: https://multiurok.ru/files/tiest-po-tiemie-sila-ampiera.html
  • Образовательный портал. Тест с ответами на тему Магнитное поле [Электронный ресурс]/ refdocx // Режим доступа: http://refdocx.ru/fizika/test-s-otvetami-na-temu-magnitnoe-pole
  • Социальная сеть работников образования nsportal.ru [Электронный ресурс]/ N sportal // Режим доступа: https://nsportal.ru/shkola/fizika/library/2013/06/30/testy-po-fizike-dlya-11-klassa-po-razdelu-elektromagnetizm
  • Физика. 11 класс: Учебник для общеобразоват. учреждений с приложением на электронном носителе: базовый и профильный уровни :[Текст]/ Г. Я. Мякишев, Б. Б. Буховцев, Н.Н. Соцкий.-20-е изд. - М. : Просвещение, 2011. – 399 с.
