Презентация по теме"ЭДС"

Электродвижущая сила. Закон Ома для полной цепи

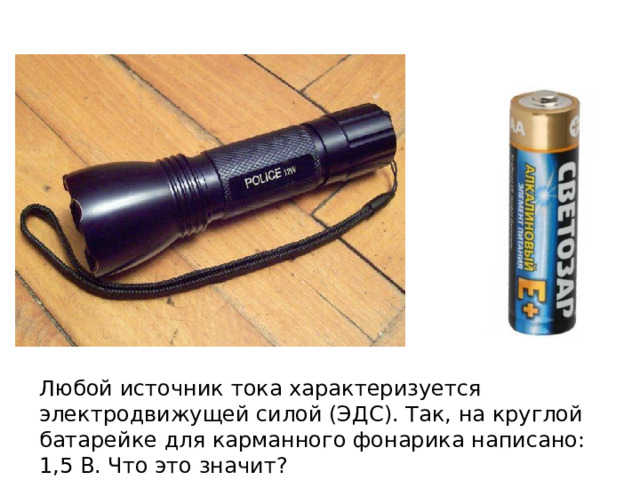

Любой источник тока характеризуется электродвижущей силой (ЭДС). Так, на круглой батарейке для карманного фонарика написано: 1,5 В. Что это значит?

Соединим проводником два металлических шарика, несущих заряды противоположных знаков.

Под влиянием электрического поля этих зарядов в проводнике возникает электрический ток.

Но этот ток будет очень кратковременным.

Заряды быстро нейтрализуются, потенциалы шариков станут одинаковыми, и электрическое поле исчезнет.

Сторонние силы

Для того чтобы ток был постоянным, надо поддерживать постоянное напряжение между шариками.

Для этого необходимо устройство (источник тока), которое перемещало бы заряды от одного шарика к другому в направлении, противоположном направлению сил, действующих на эти заряды со стороны электрического поля шариков.

В таком устройстве на заряды, кроме электрических сил, должны действовать силы неэлектрического происхождения.

Одно лишь электрическое поле заряженных частиц (кулоновское поле) не способно поддерживать постоянный ток в цепи.

Сторонние силы приводят в движение заряженные частицы внутри всех источников тока: в генераторах на электростанциях,

в гальванических элементах,

аккумуляторах и т.д.

Генератор переменного тока, Россия

Аккумулятор, Тюмень

Гальванические элементы, СССР

При замыкании цепи создаётся электрическое поле во всех проводниках цепи.

Внутри источника тока заряды движутся под действием сторонних сил против кулоновских сил (электроны от положительного заряженного электрода к отрицательному), а во всей остальной цепи их приводит в движение электрическое поле.

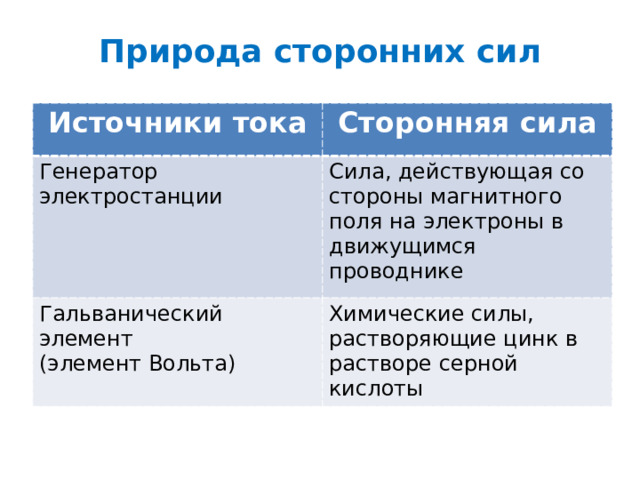

Природа сторонних сил

Источники тока

Сторонняя сила

Генератор электростанции

Сила, действующая со стороны магнитного поля на электроны в движущимся проводнике

Гальванический элемент

(элемент Вольта)

Химические силы, растворяющие цинк в растворе серной кислоты

Электродвижущая сила

Действие сторонних сил характеризуется важной физической величиной, называемой электродвижущей силой (сокращённо ЭДС ).

Электродвижущая сила в замкнутом контуре представляет собой отношение работы сторонних сил при перемещении заряда вдоль контура к заряду:

ЭДС выражают в вольтах: [Ɛ] = Дж/Кл = В

Рассмотрим простейшую полную (замкнутую) цепь, состоящую из источника тока и резистора сопротивлением R.

Ɛ – ЭДС источника тока,

r – внутреннее сопротивление источника тока,

R – внешнее сопротивление цепи,

R + r – полное сопротивление цепи.

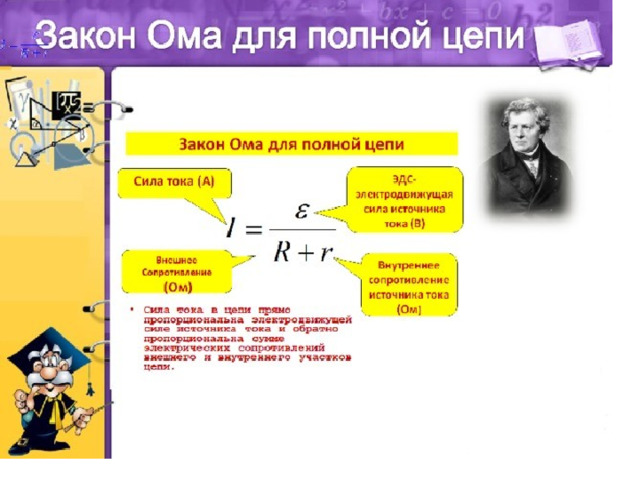

Закон Ома для замкнутой цепи связывает силу тока в цепи, ЭДС и полное сопротивление R + r цепи.

Установим эту связь теоретически пользуясь законами сохранения энергии и Джоуля – Ленца.
