Презентация по теме: "Линзы"

прозрачное тело, ограниченное

с двух сторон сферическими

поверхностями

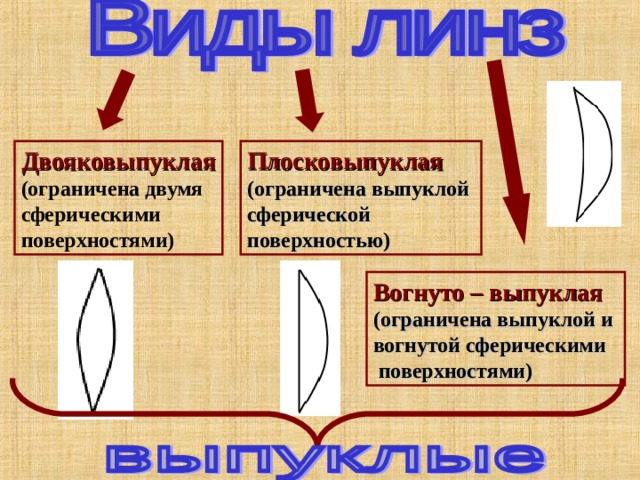

Двояковыпуклая

Плосковыпуклая

(ограничена двумя

сферическими

поверхностями)

(ограничена выпуклой

сферической

поверхностью)

Вогнуто – выпуклая

(ограничена выпуклой и

вогнутой сферическими

поверхностями)

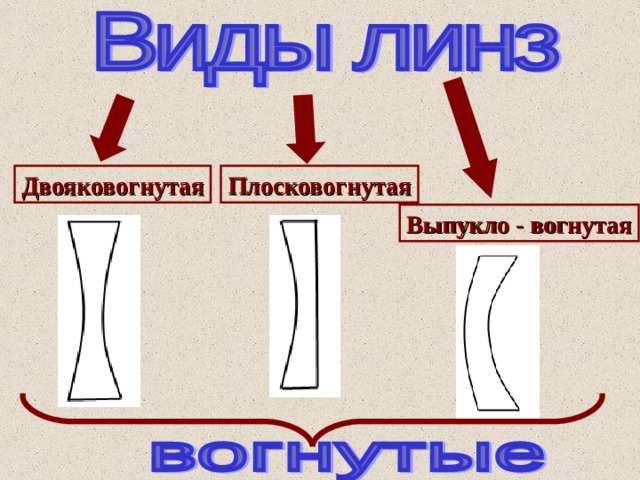

Двояковогнутая

Плосковогнутая

Выпукло - вогнутая

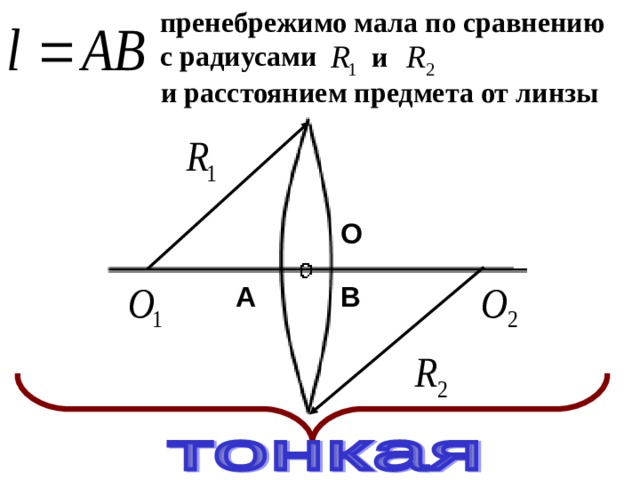

пренебрежимо мала по сравнению

с радиусами

и

и расстоянием предмета от линзы

О

В

А

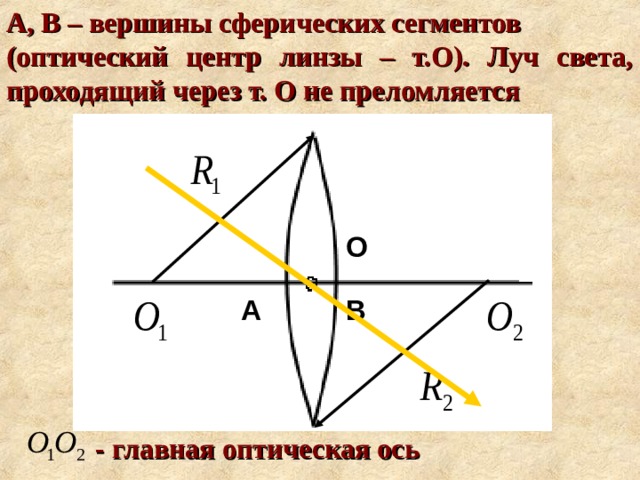

А, В – вершины сферических сегментов

(оптический центр линзы – т.О). Луч света, проходящий через т. О не преломляется

О

А

В

- главная оптическая ось

F

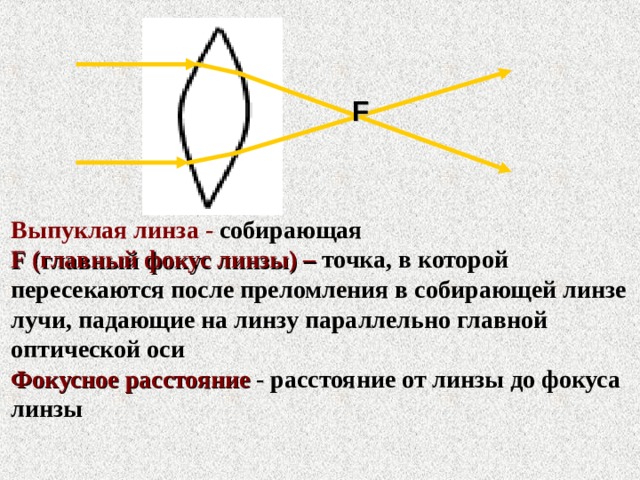

Выпуклая линза - собирающая

F (главный фокус линзы) – точка, в которой

пересекаются после преломления в собирающей линзе

лучи, падающие на линзу параллельно главной

оптической оси

Фокусное расстояние - расстояние от линзы до фокуса

линзы

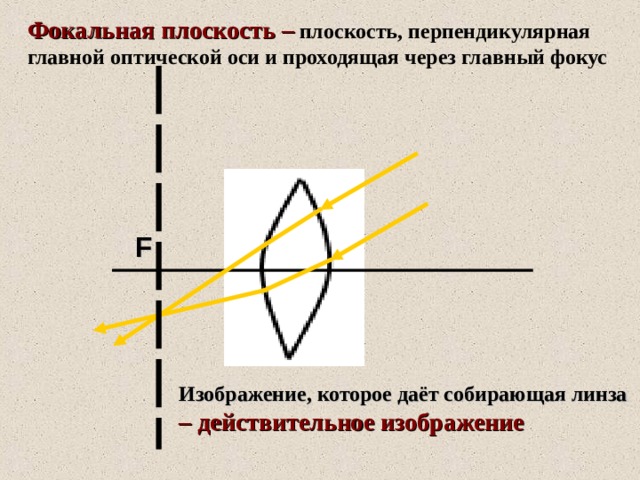

Фокальная плоскость – плоскость, перпендикулярная

главной оптической оси и проходящая через главный фокус

F

Изображение, которое даёт собирающая линза

– действительное изображение

F

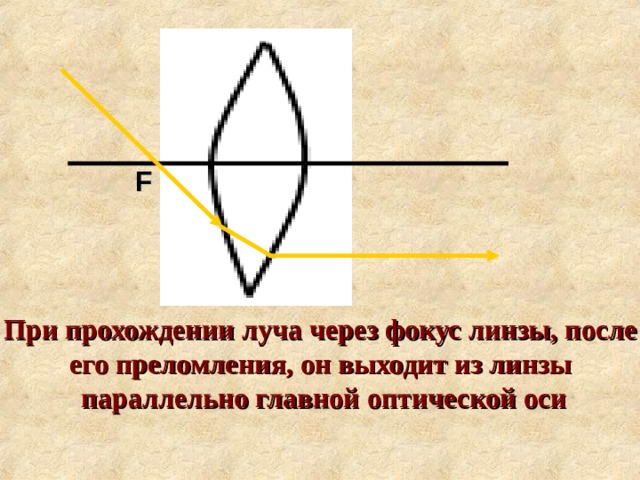

При прохождении луча через фокус линзы, после

его преломления, он выходит из линзы

параллельно главной оптической оси

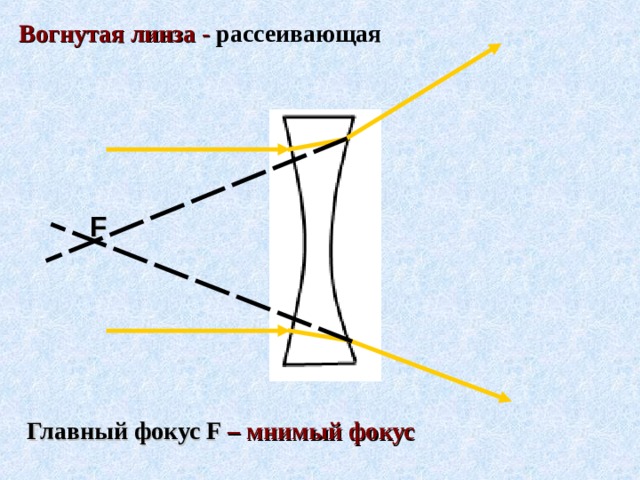

Вогнутая линза - рассеивающая

F

Главный фокус F – мнимый фокус

- оптическая сила линзы

Единица измерения оптической силы

– ДИОПТРИЙ (дптр)

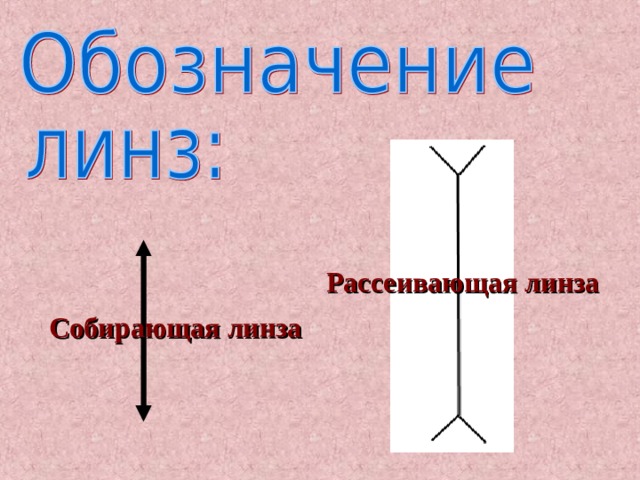

Рассеивающая линза

Собирающая линза

Построение изображения в линзе

Используются следующие лучи:

• Луч, проходящий через оптический центр (не меняет своего направления).
• Луч, падающий на линзу параллельно главной оптической оси.
• Луч, проходящий через фокус линзы.

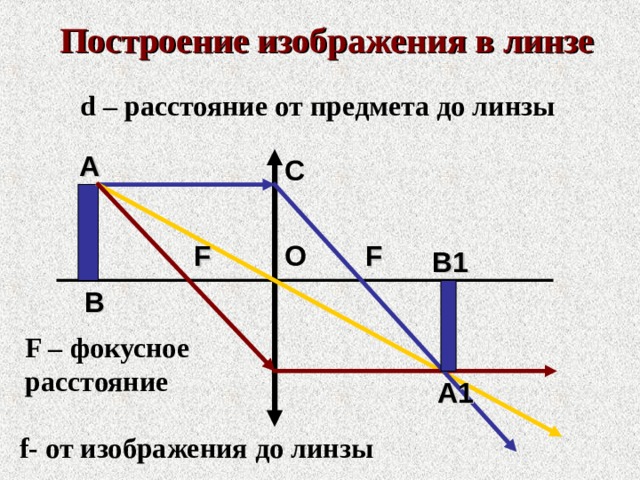

Построение изображения в линзе

d – расстояние от предмета до линзы

А

С

F

F

О

В1

В

F – фокусное

расстояние

А1

f - от изображения до линзы

Д / з:

§ 63-64

Упр. 9 (6)
