Учебная дистциплына "Физика"

Презентация по теме: "Методы регистрации элементарных частиц"

Просмотр содержимого документа
«Презентация по теме: "Методы регистрации элементарных частиц"»

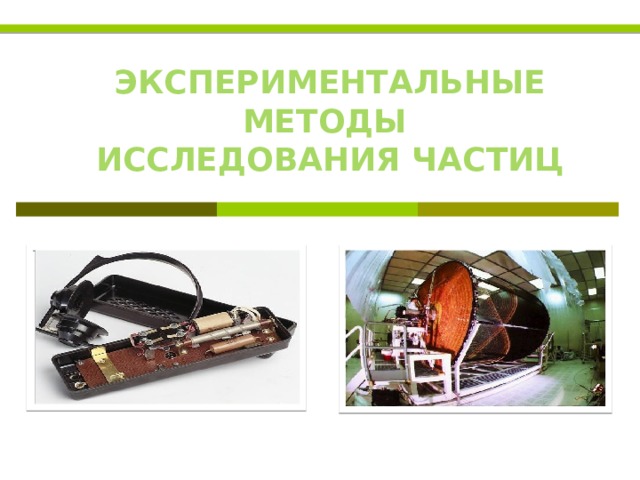

ЭКСПЕРИМЕНТАЛЬНЫЕ МЕТОДЫ ИССЛЕДОВАНИЯ ЧАСТИЦ

ЭКСПЕРИМЕНТАЛЬНЫЕ МЕТОДЫ

ИССЛЕДОВАНИЯ ЧАСТИЦ

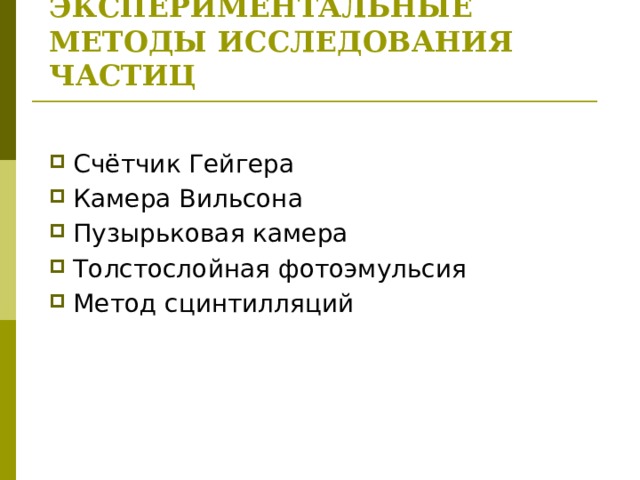

ЭКСПЕРИМЕНТАЛЬНЫЕ МЕТОДЫ ИССЛЕДОВАНИЯ ЧАСТИЦ   Счётчик Гейгера Камера Вильсона Пузырьковая камера Толстослойная фотоэмульсия Метод сцинтилляций

ЭКСПЕРИМЕНТАЛЬНЫЕ МЕТОДЫ ИССЛЕДОВАНИЯ ЧАСТИЦ

  • Счётчик Гейгера
  • Камера Вильсона
  • Пузырьковая камера
  • Толстослойная фотоэмульсия
  • Метод сцинтилляций
1. Метод сцинтилляций 1903г. Крукс Спинтарископ – цилиндр, на дне которого помещен экран из сернистого цинка. Вблизи экрана на игле - соль радия. Вспышки рассматриваются через лупу.

1. Метод сцинтилляций

  • 1903г. Крукс
  • Спинтарископ – цилиндр, на дне которого помещен экран из сернистого цинка. Вблизи экрана на игле - соль радия. Вспышки рассматриваются через лупу.

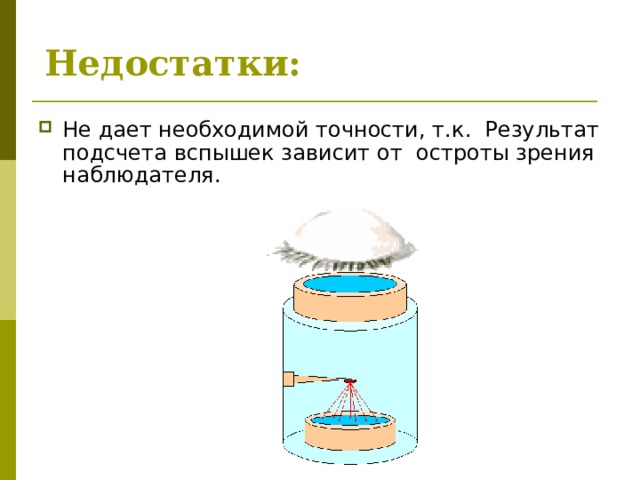

Недостатки:   Не дает необходимой точности, т.к. Результат подсчета вспышек зависит от остроты зрения наблюдателя.

Недостатки:

  • Не дает необходимой точности, т.к. Результат подсчета вспышек зависит от остроты зрения наблюдателя.

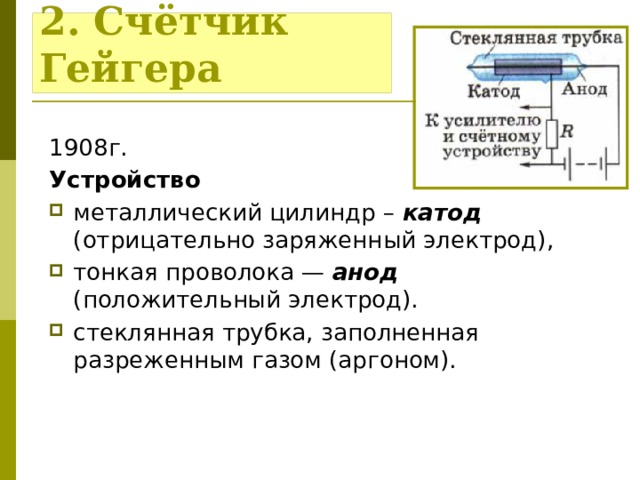

2. Счётчик Гейгера 1908г. Устройство металлический цилиндр – катод (отрицательно заряженный электрод), тонкая проволока — анод (положительный электрод). стеклянная трубка, заполненная разреженным газом (аргоном).

2. Счётчик Гейгера

1908г.

Устройство

  • металлический цилиндр – катод (отрицательно заряженный электрод),
  • тонкая проволока — анод (положительный электрод).
  • стеклянная трубка, заполненная разреженным газом (аргоном).

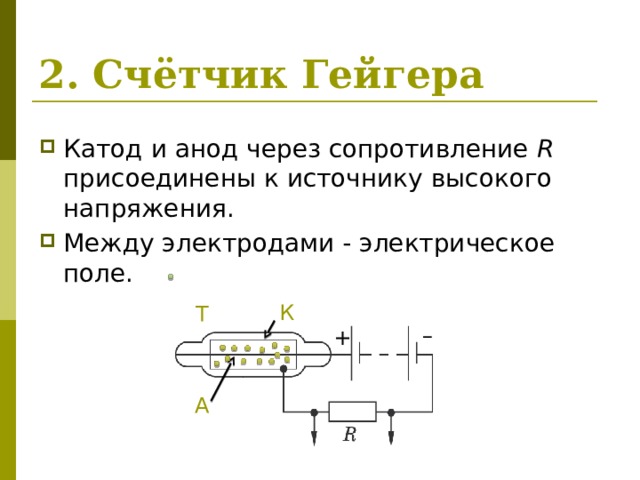

2. Счётчик Гейгера Катод и анод через сопротивление R присоединены к источнику высокого напряжения. Между электродами - электрическое поле. К Т – + А

2. Счётчик Гейгера

  • Катод и анод через сопротивление R присоединены к источнику высокого напряжения.
  • Между электродами - электрическое поле.

К

Т

+

А

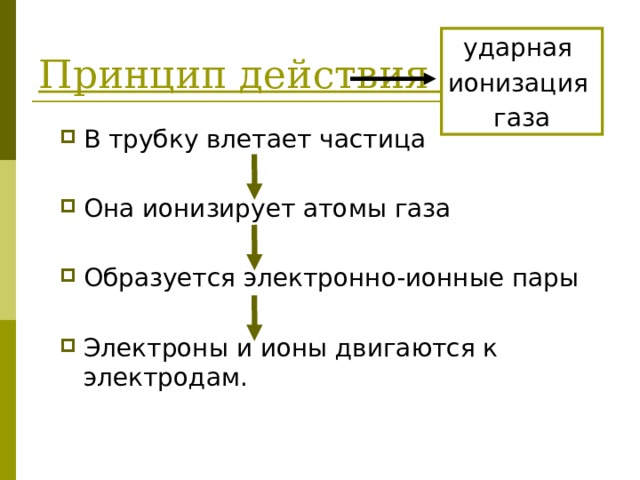

Принцип действия ударная ионизация газа В трубку влетает частица Она ионизирует атомы газа Образуется электронно-ионные пары Электроны и ионы двигаются к электродам.

Принцип действия

ударная

ионизация

газа

  • В трубку влетает частица
  • Она ионизирует атомы газа
  • Образуется электронно-ионные пары
  • Электроны и ионы двигаются к электродам.

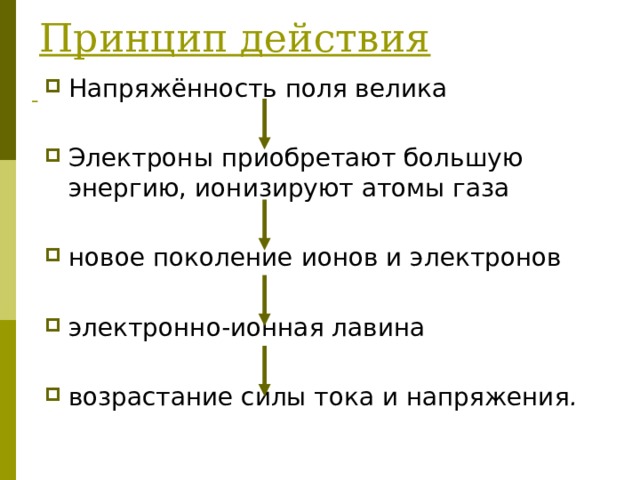

Принцип действия Напряжённость поля велика Электроны приобретают большую энергию, ионизируют атомы газа новое поколение ионов и электронов электронно-ионная лавина возрастание силы тока и напряжения .

Принцип действия

  • Напряжённость поля велика
  • Электроны приобретают большую энергию, ионизируют атомы газа
  • новое поколение ионов и электронов
  • электронно-ионная лавина
  • возрастание силы тока и напряжения .
 разряд прекращается " width="640"

Принцип действия

падение напряжения на сопротивлении R

падения напряжения между катодом и анодом

 разряд прекращается

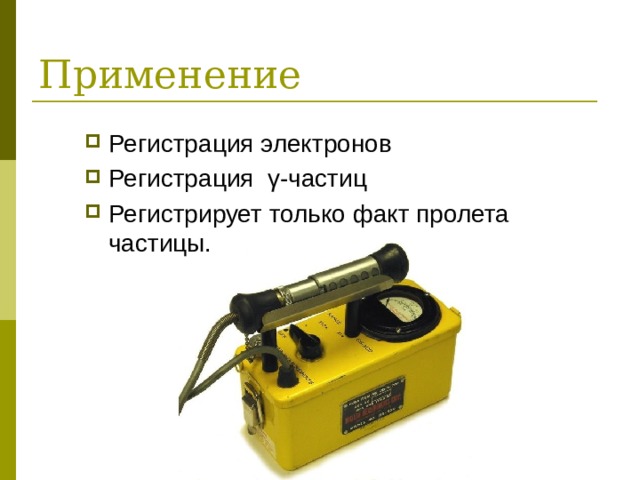

Применение Регистрация электронов Регистрация γ-частиц Регистрирует только факт пролета частицы.

Применение

  • Регистрация электронов
  • Регистрация γ-частиц
  • Регистрирует только факт пролета частицы.

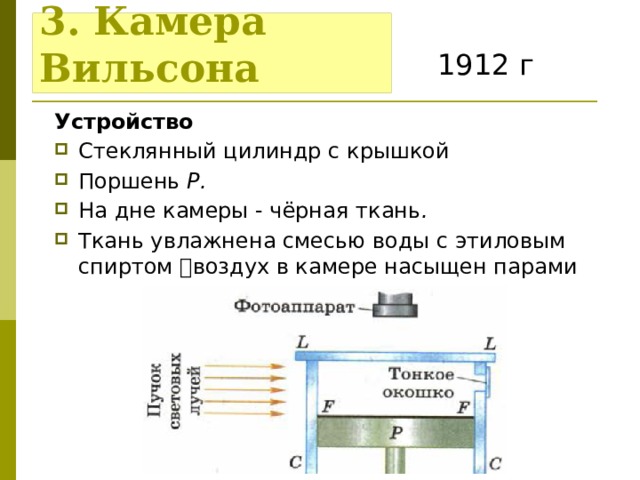

3. Камера Вильсона 1912 г Устройство Стеклянный цилиндр с крышкой Поршень Р. На дне камеры - чёрная ткань . Ткань увлажнена смесью воды с этиловым спиртом  воздух в камере насыщен парами

3. Камера Вильсона

1912 г

Устройство

  • Стеклянный цилиндр с крышкой
  • Поршень Р.
  • На дне камеры - чёрная ткань .
  • Ткань увлажнена смесью воды с этиловым спиртом  воздух в камере насыщен парами

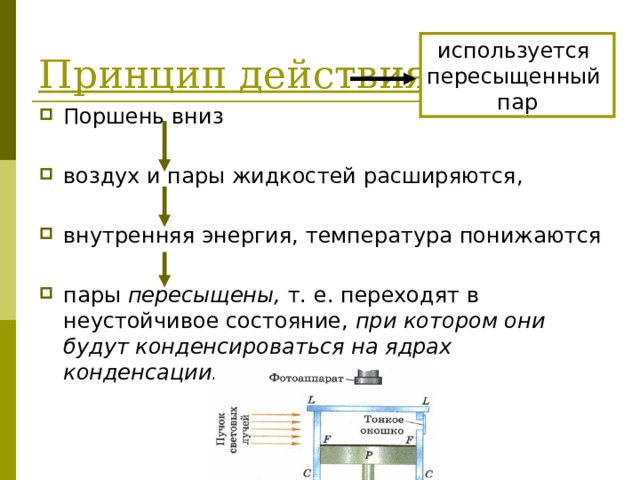

Принцип действия используется пересыщенный пар Поршень вниз воздух и пары жидкостей расширяются, внутренняя энергия, температура понижаются пары пересыщены, т. е. переходят в неустойчивое состояние, при котором они будут конденсироваться на ядрах конденсации.

Принцип действия

используется

пересыщенный

пар

  • Поршень вниз
  • воздух и пары жидкостей расширяются,
  • внутренняя энергия, температура понижаются
  • пары пересыщены, т. е. переходят в неустойчивое состояние, при котором они будут конденсироваться на ядрах конденсации.

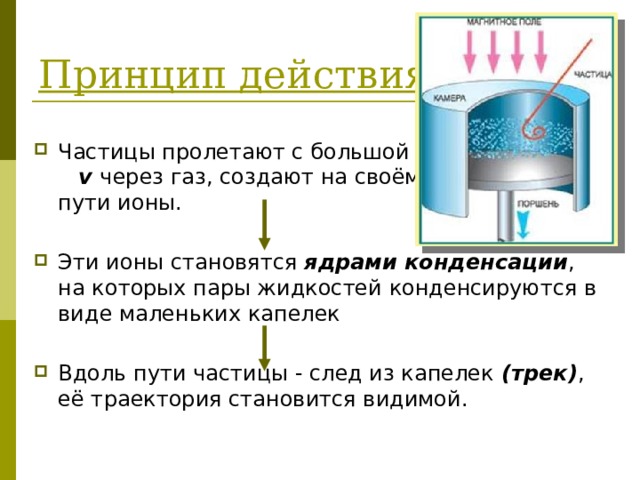

Принцип действия Частицы пролетают с большой v через газ, создают на своём пути ионы. Эти ионы становятся ядрами конденсации , на которых пары жидкостей конденсируются в виде маленьких капелек Вдоль пути частицы - след из капелек (трек) ,  её траектория становится видимой.

Принцип действия

  • Частицы пролетают с большой v через газ, создают на своём пути ионы.
  • Эти ионы становятся ядрами конденсации , на которых пары жидкостей конденсируются в виде маленьких капелек
  • Вдоль пути частицы - след из капелек (трек) , её траектория становится видимой.

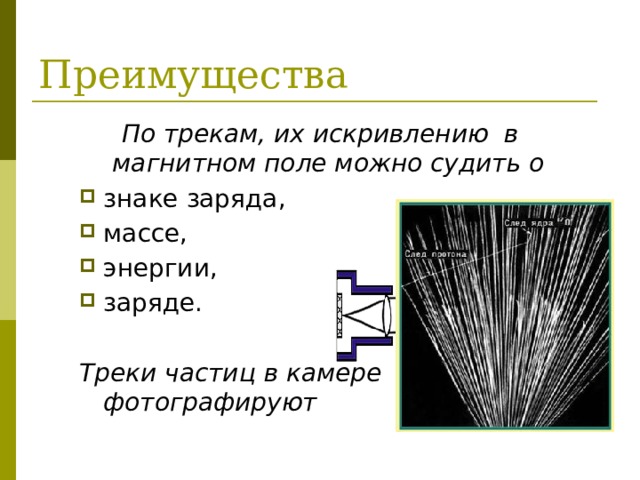

а -частица протон электрон Преимущества По трекам, их искривлению в магнитном поле можно судить о знаке заряда, массе, энергии, заряде. Треки частиц в камере фотографируют

а -частица

протон

электрон

Преимущества

По трекам, их искривлению в магнитном поле можно судить о

  • знаке заряда,
  • массе,
  • энергии,
  • заряде.

Треки частиц в камере фотографируют

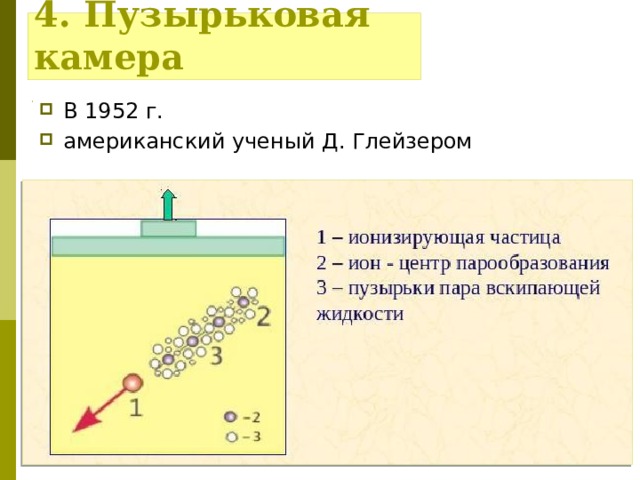

4. Пузырьковая камера В 1952 г. американский ученый Д. Глейзером

4. Пузырьковая камера

  • В 1952 г.
  • американский ученый Д. Глейзером

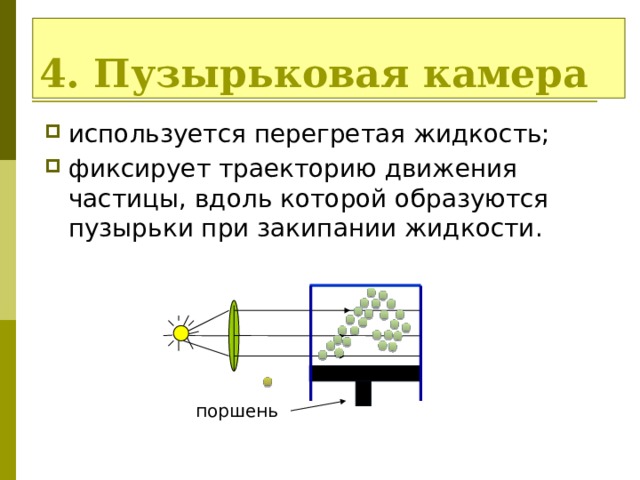

4. Пузырьковая камера используется перегретая жидкость; фиксирует траекторию движения частицы, вдоль которой образуются пузырьки при закипании жидкости. поршень

4. Пузырьковая камера

  • используется перегретая жидкость;
  • фиксирует траекторию движения частицы, вдоль которой образуются пузырьки при закипании жидкости.

поршень

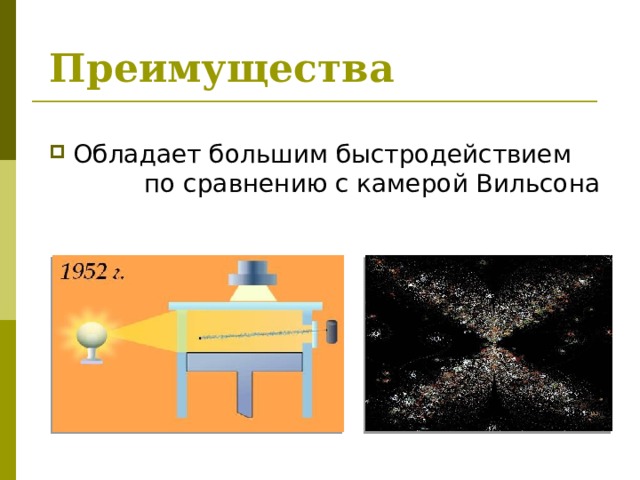

Преимущества Обладает большим быстродействием по сравнению с камерой Вильсона

Преимущества

  • Обладает большим быстродействием по сравнению с камерой Вильсона

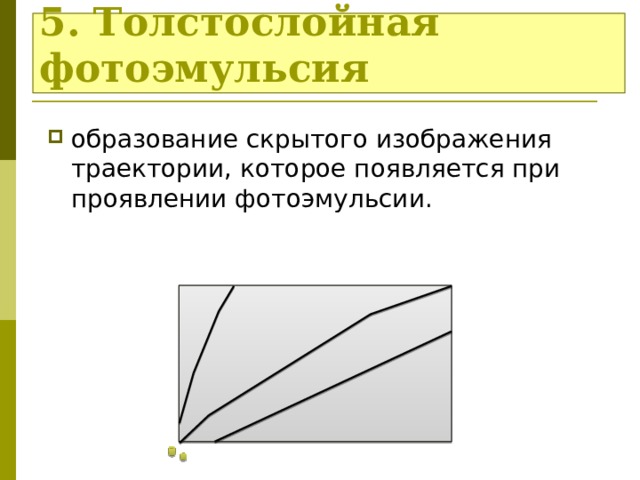

5. Толстослойная фотоэмульсия образование скрытого изображения траектории, которое появляется при проявлении фотоэмульсии.

5. Толстослойная фотоэмульсия

  • образование скрытого изображения траектории, которое появляется при проявлении фотоэмульсии.

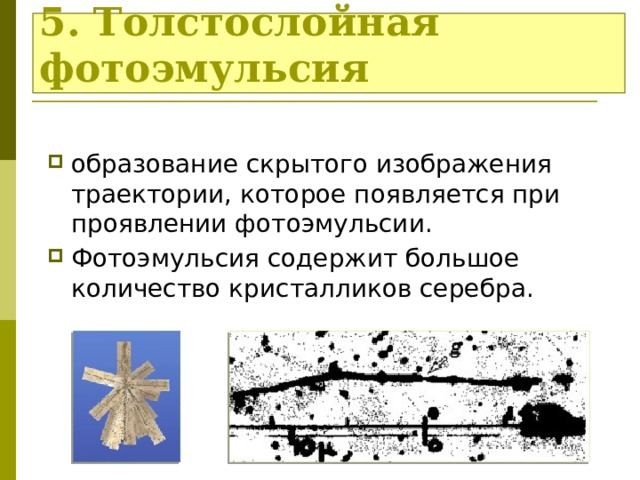

5. Толстослойная фотоэмульсия образование скрытого изображения траектории, которое появляется при проявлении фотоэмульсии. Фотоэмульсия содержит большое количество кристалликов серебра.

5. Толстослойная фотоэмульсия

  • образование скрытого изображения траектории, которое появляется при проявлении фотоэмульсии.
  • Фотоэмульсия содержит большое количество кристалликов серебра.

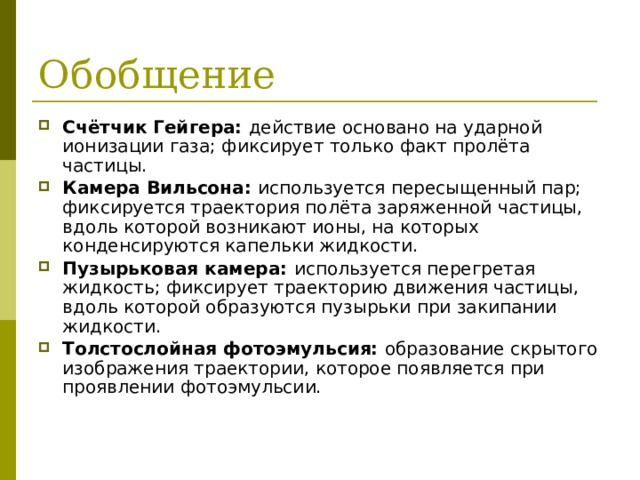

Обобщение Счётчик Гейгера: действие основано на ударной ионизации газа; фиксирует только факт пролёта частицы. Камера Вильсона: используется пересыщенный пар; фиксируется траектория полёта заряженной частицы, вдоль которой возникают ионы, на которых конденсируются капельки жидкости. Пузырьковая камера: используется перегретая жидкость; фиксирует траекторию движения частицы, вдоль которой образуются пузырьки при закипании жидкости. Толстослойная фотоэмульсия: образование скрытого изображения траектории, которое появляется при проявлении фотоэмульсии.

Обобщение

  • Счётчик Гейгера: действие основано на ударной ионизации газа; фиксирует только факт пролёта частицы.
  • Камера Вильсона: используется пересыщенный пар; фиксируется траектория полёта заряженной частицы, вдоль которой возникают ионы, на которых конденсируются капельки жидкости.
  • Пузырьковая камера: используется перегретая жидкость; фиксирует траекторию движения частицы, вдоль которой образуются пузырьки при закипании жидкости.
  • Толстослойная фотоэмульсия: образование скрытого изображения траектории, которое появляется при проявлении фотоэмульсии.

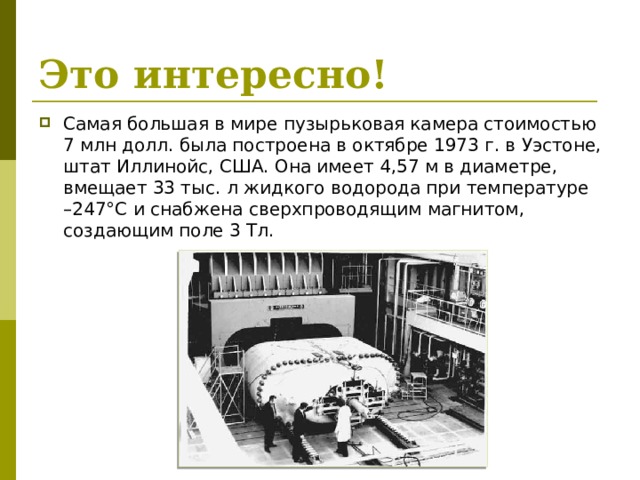

Это интересно! Самая большая в мире пузырьковая камера стоимостью 7 млн долл. была построена в октябре 1973 г. в Уэстоне, штат Иллинойс, США. Она имеет 4,57 м в диаметре, вмещает 33 тыс. л жидкого водорода при температуре –247°C и снабжена сверхпроводящим магнитом, создающим поле 3 Тл.

Это интересно!

  • Самая большая в мире пузырьковая камера стоимостью 7 млн долл. была построена в октябре 1973 г. в Уэстоне, штат Иллинойс, США. Она имеет 4,57 м в диаметре, вмещает 33 тыс. л жидкого водорода при температуре –247°C и снабжена сверхпроводящим магнитом, создающим поле 3 Тл.
