Презентация по теме "Оконцевание и соединение проводов"

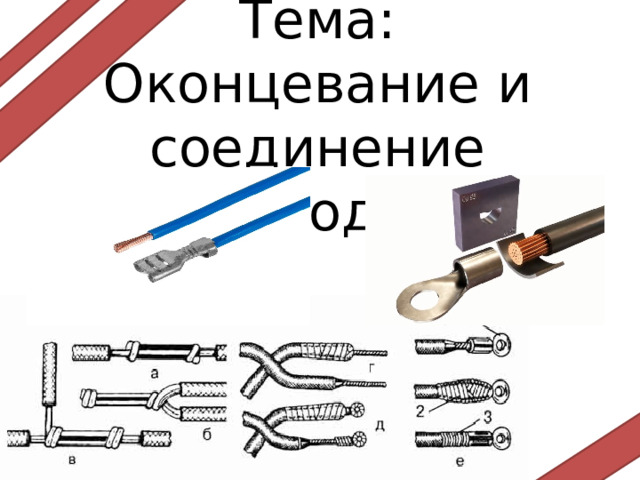

Тема: Оконцевание и соединение проводов

Цель урока:

• Научиться выполнять сращивание проводов разных сечений, выполнять разделку и зачистку концов одножильных проводов.

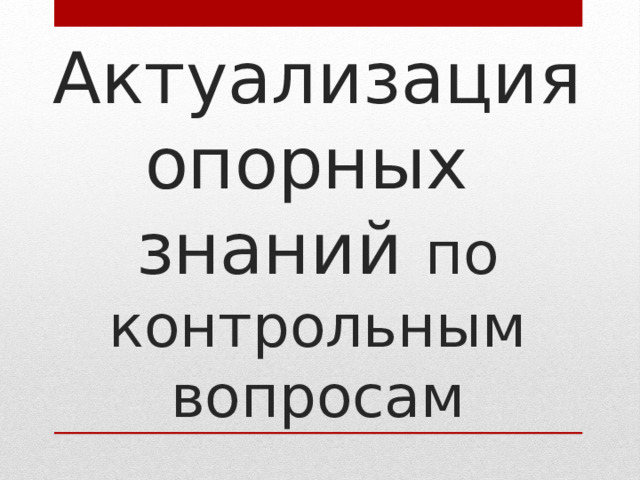

Актуализация опорных знаний по контрольным вопросам

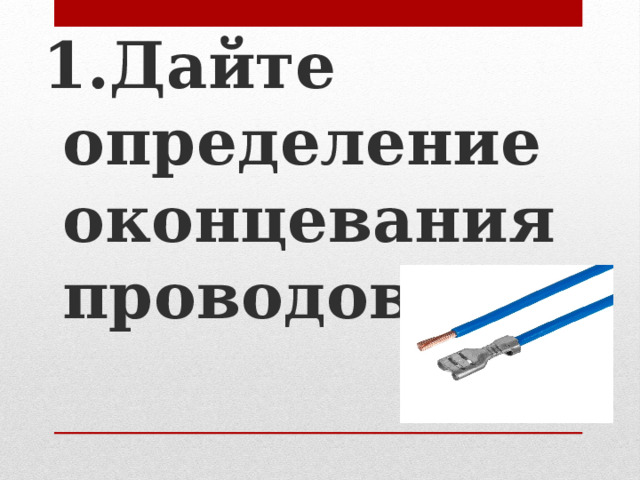

1.Дайте определение оконцевания проводов

Опрессовка , сварка, пайка концов проводов или крепления их болтами и трубчатыми сжимами ,в результате которых обеспечивается надежный электрический контакт и механическая прочность .

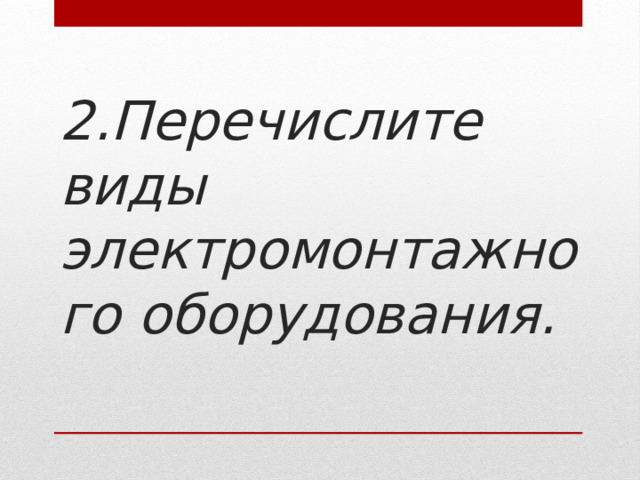

2.Перечислите виды электромонтажного оборудования.

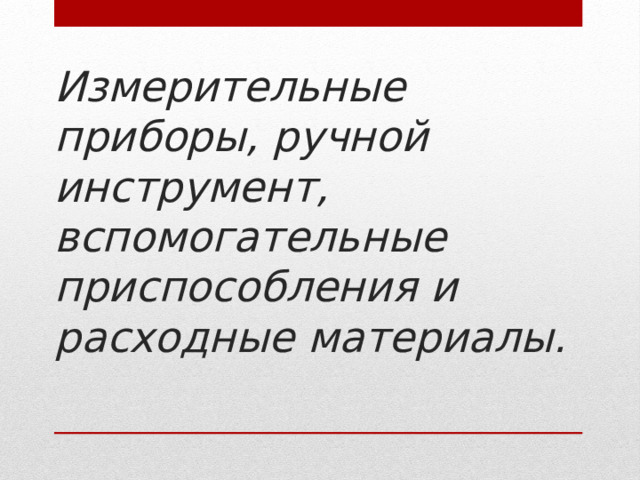

Измерительные приборы, ручной инструмент, вспомогательные приспособления и расходные материалы.

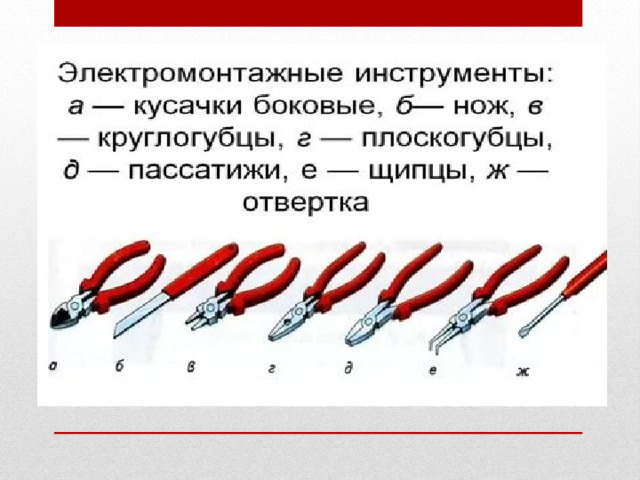

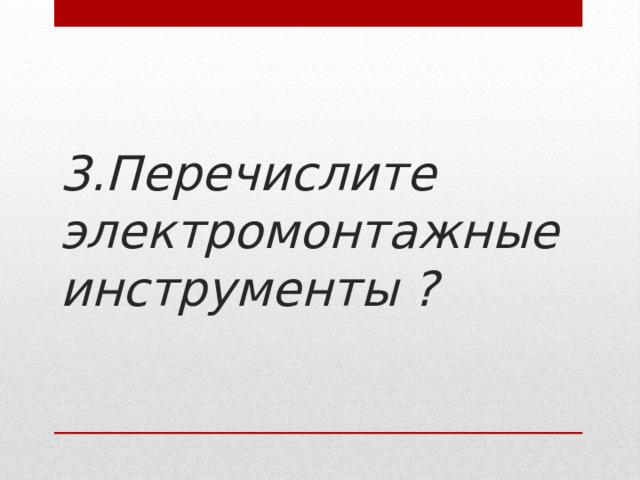

3.Перечислите электромонтажные инструменты ?

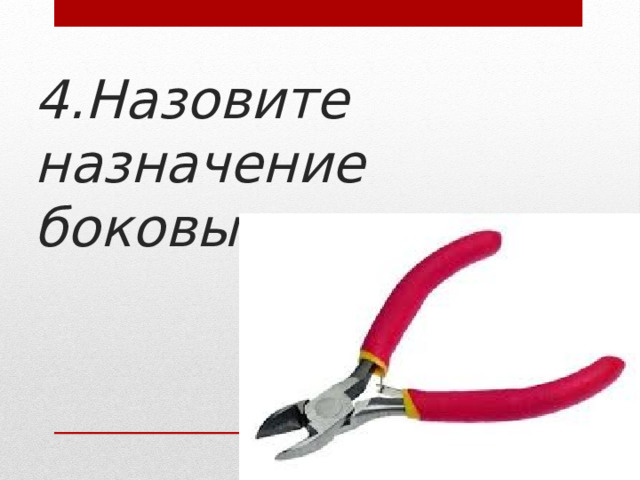

4.Назовите назначение боковых кусачек

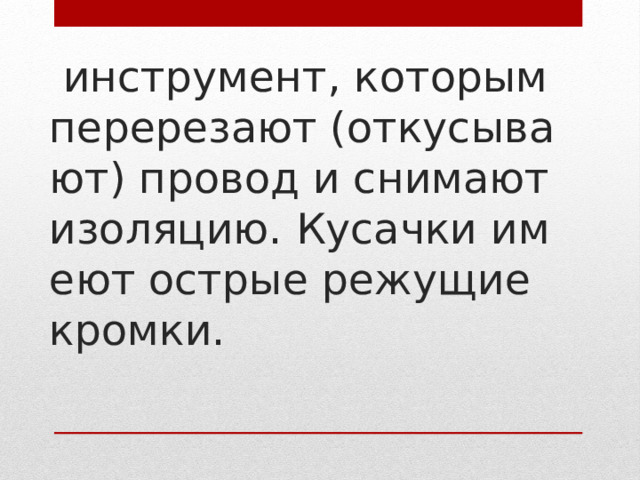

  инструмент, которым перерезают (откусывают) провод и снимают изоляцию. Кусачки имеют острые режущие кромки.

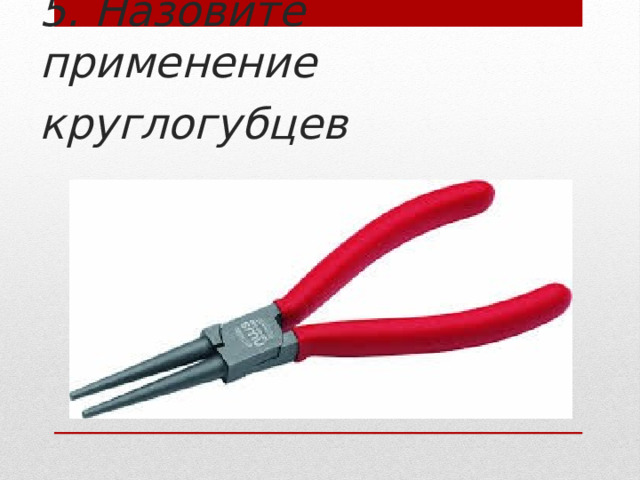

5. Назовите применение круглогубцев

когда нужно загнуть проволоку, сделать из неё кольцо.

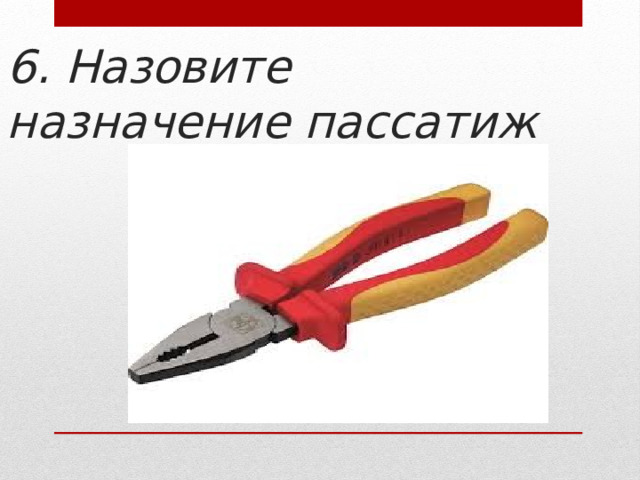

6. Назовите назначение пассатиж

—   это комбинированные  плоскогубцы. Ими можно как откусывать,  так и сгибать, скручивать провода,а также обжимать соединяемые жилы проводов.

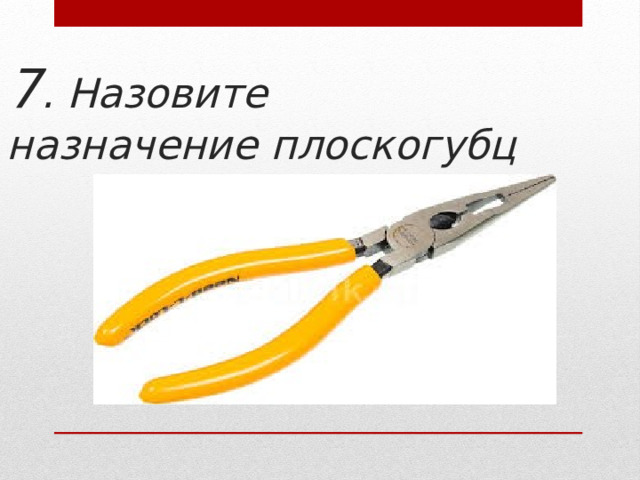

7 . Назовите назначение плоскогубц

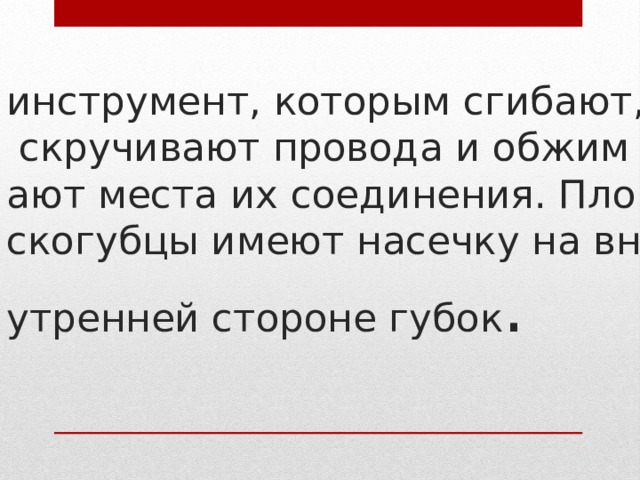

инструмент, которым сгибают, скручивают провода и обжимают места их соединения. Плоскогубцы имеют насечку на внутренней стороне губок .

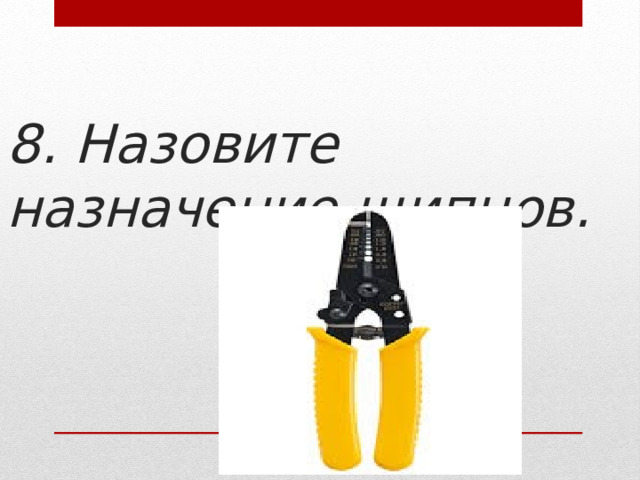

8. Назовите назначение щипцов.

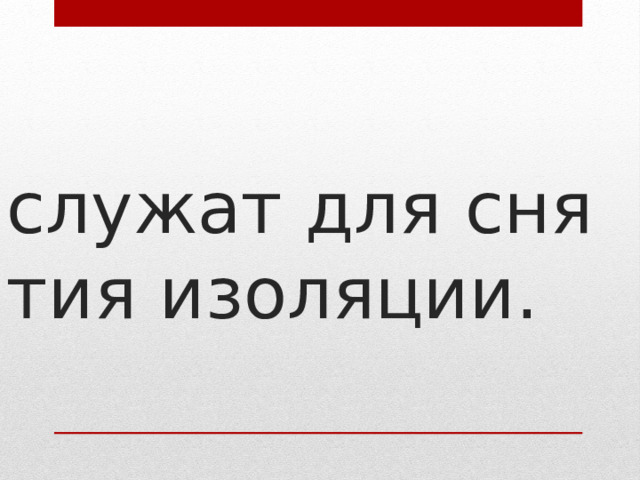

служат для снятия изоляции.

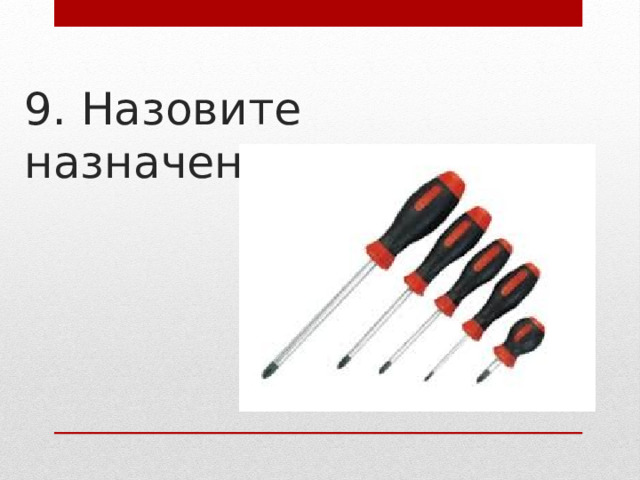

9. Назовите назначение отвёрток

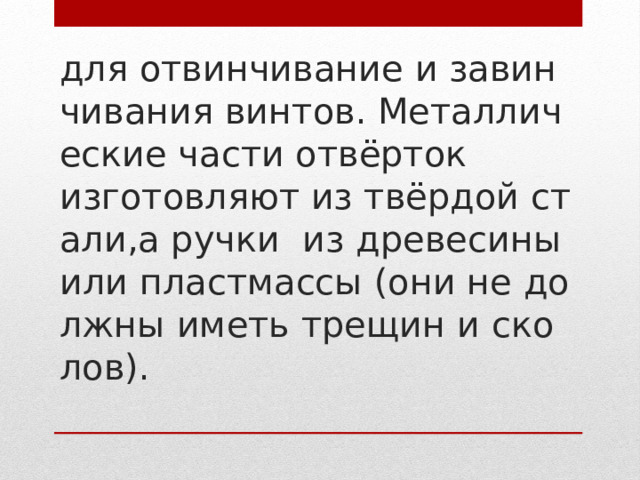

для отвинчивание и завинчивания винтов. Металлические части отвёрток  изготовляют из твёрдой стали,а ручки  из древесины или пластмассы (они не должны иметь трещин и сколов).

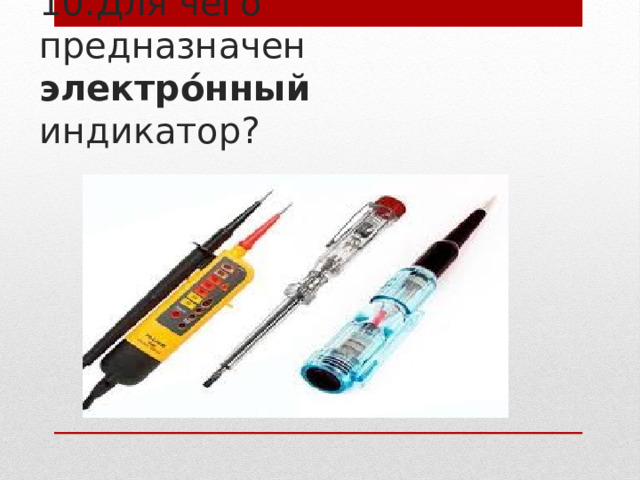

10.Для чего предназначен электрóнный индикатор?

Электронные индикаторы устанавливаются в различное бытовое и промышленное оборудование для информирования человека об уровне или значении различных параметров, например, напряжения, тока, заряде батареи и т. д.

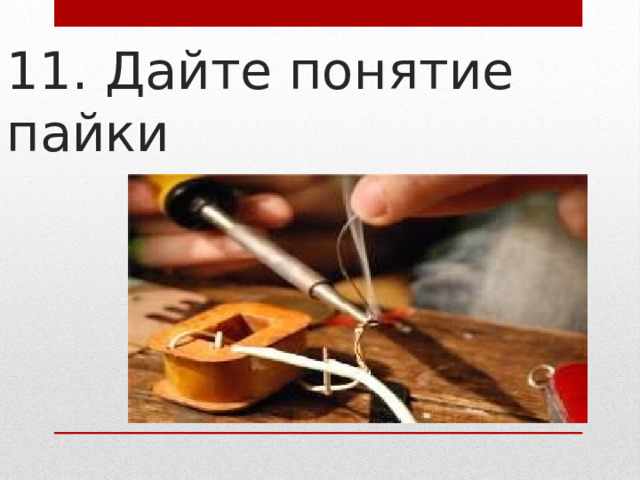

11. Дайте понятие пайки

– это процесс получения неразъемного соединения материалов С нагревом ниже температуры их автономного расплавления путем смачивания , растекания и заполнения зазора между ними расплавленным припоем и сцепления их при кристаллизации шва.

12. Назовите область применения пайки.

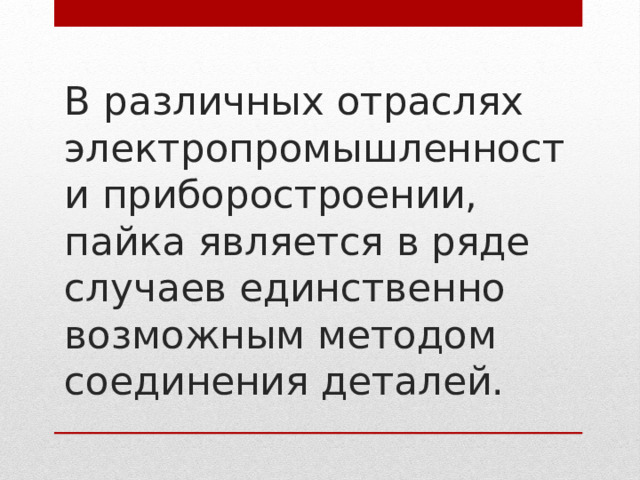

В различных отраслях электропромышленности приборостроении, пайка является в ряде случаев единственно возможным методом соединения деталей.

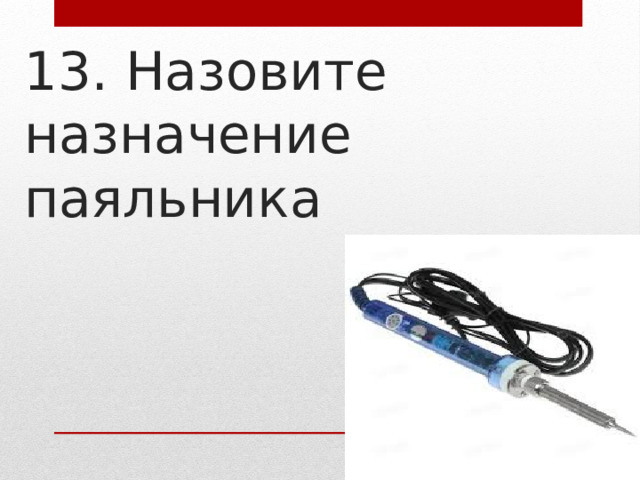

13. Назовите назначение паяльник а

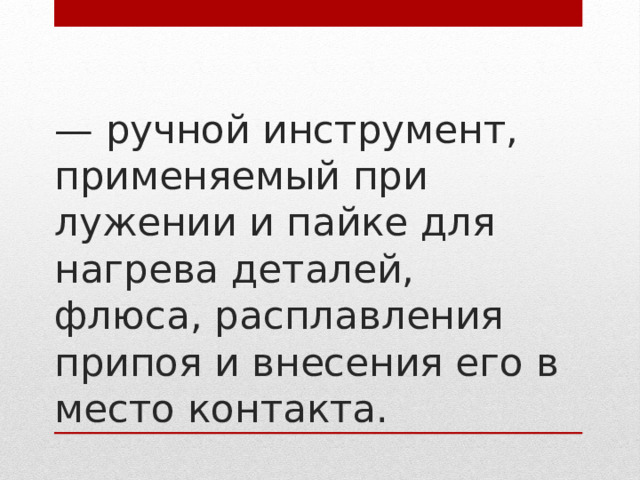

— ручной инструмент, применяемый при лужении и пайке для нагрева деталей, флюса, расплавления припоя и внесения его в место контакта.

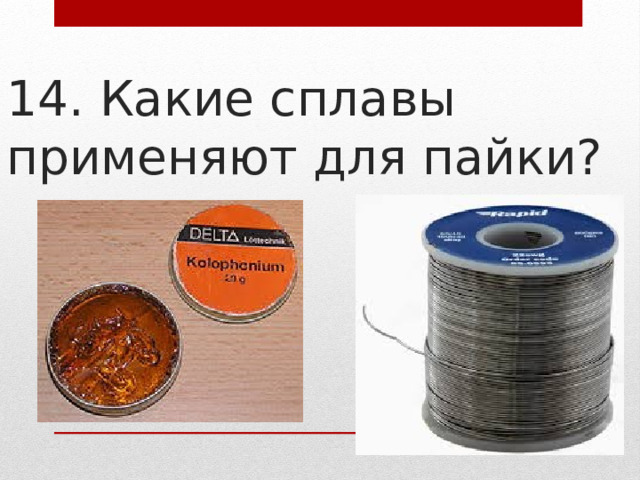

14. Какие сплавы применяют для пайки?

припоями : они делятся на две группы : легкоплавкие – пайка которыми производится паяльником , и тугоплавкие – пайка осуществляется при температуре выше 450 гр С паяльной лампой или горелкой. Наибольшее применение в аппаратуре имеют оловянно – свинцовые.

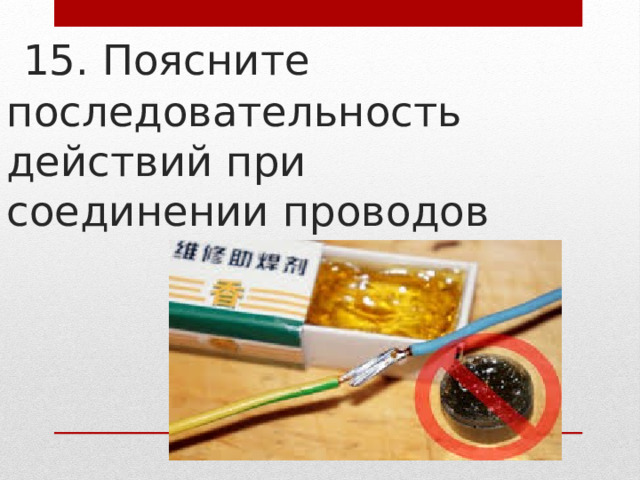

15. Поясните последовательность действий при соединении проводов

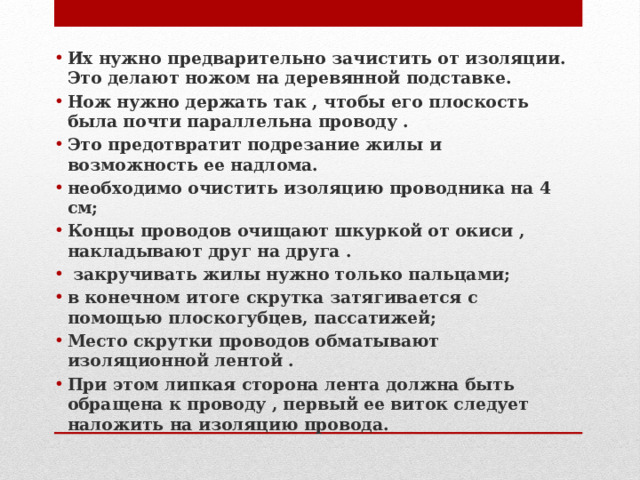

• Их нужно предварительно зачистить от изоляции. Это делают ножом на деревянной подставке.
• Нож нужно держать так , чтобы его плоскость была почти параллельна проводу .
• Это предотвратит подрезание жилы и возможность ее надлома.
• необходимо очистить изоляцию проводника на 4 см;
• Концы проводов очищают шкуркой от окиси , накладывают друг на друга .
• закручивать жилы нужно только пальцами;
• в конечном итоге скрутка затягивается с помощью плоскогубцев, пассатижей;
• Место скрутки проводов обматывают изоляционной лентой .
• При этом липкая сторона лента должна быть обращена к проводу , первый ее виток следует наложить на изоляцию провода.
