Презентация по теме "PascalABC. Способы и стили заливки фигур"

Способы и стили

заливки фигур

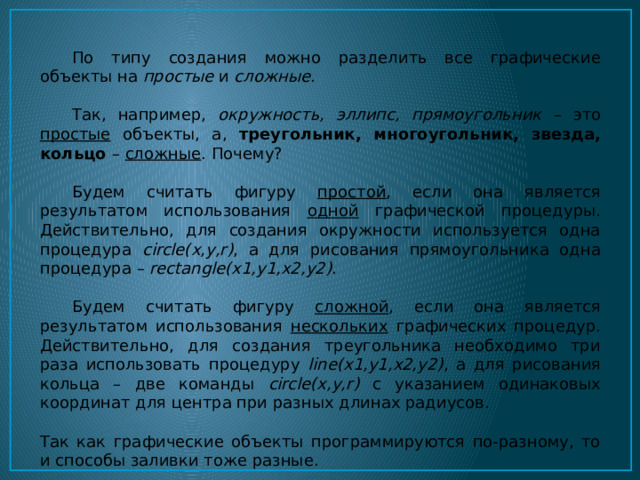

По типу создания можно разделить все графические объекты на простые и сложные .

Так, например, окружность, эллипс, прямоугольник – это простые объекты, а, треугольник, многоугольник, звезда, кольцо – сложные . Почему?

Будем считать фигуру простой , если она является результатом использования одной графической процедуры. Действительно, для создания окружности используется одна процедура circle(х,у,r) , а для рисования прямоугольника одна процедура – rectangle(x1,y1,x2,y2) .

Будем считать фигуру сложной , если она является результатом использования нескольких графических процедур. Действительно, для создания треугольника необходимо три раза использовать процедуру line(x1,y1,x2,y2) , а для рисования кольца – две команды circle(х,у,r) с указанием одинаковых координат для центра при разных длинах радиусов.

Так как графические объекты программируются по-разному, то и способы заливки тоже разные.

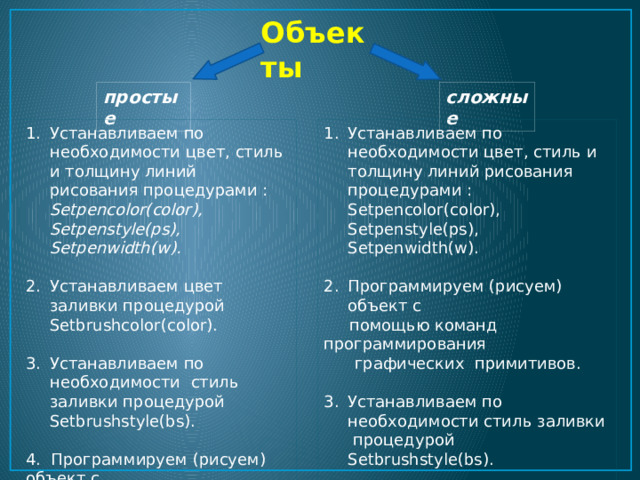

Объекты

сложные

простые

• Устанавливаем по необходимости цвет, стиль и толщину линий рисования процедурами : Setpencolor(сolor), Setpenstyle(ps), Setpenwidth(w).

• Устанавливаем по необходимости цвет, стиль и толщину линий рисования процедурами : Setpencolor(сolor), Setpenstyle(ps), Setpenwidth(w).

• Программируем (рисуем) объект с

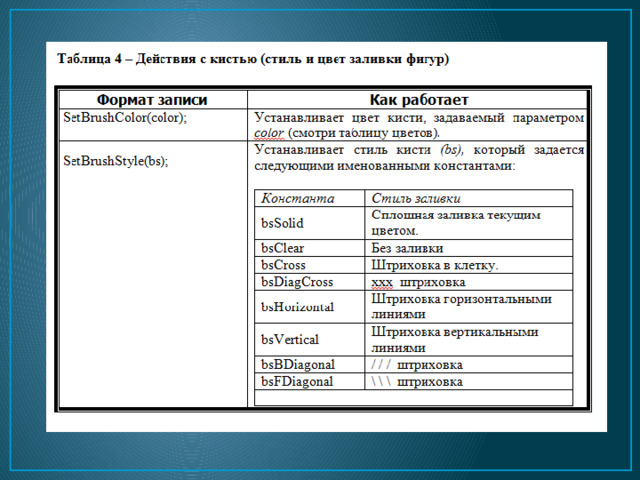

• Устанавливаем цвет заливки процедурой Setbrushcolor(сolor).

помощью команд программирования

• Устанавливаем по необходимости стиль заливки процедурой Setbrushstyle(bs).

графических примитивов.

4. Программируем (рисуем) объект с

• Устанавливаем по необходимости стиль заливки процедурой Setbrushstyle(bs).

помощью команд

программирования графических

• Устанавливаем цвет заливки и указываем координаты любой точки,

лежащей внутри закрашиваемой

примитивов.

фигуры процедурой Floodfill(х,у,сolor).

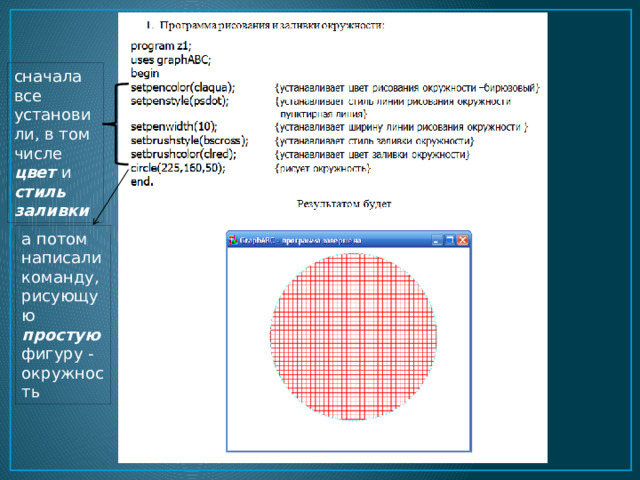

сначала все

установили, в том числе цвет и стиль заливки

а потом написали команду, рисующую простую фигуру - окружность

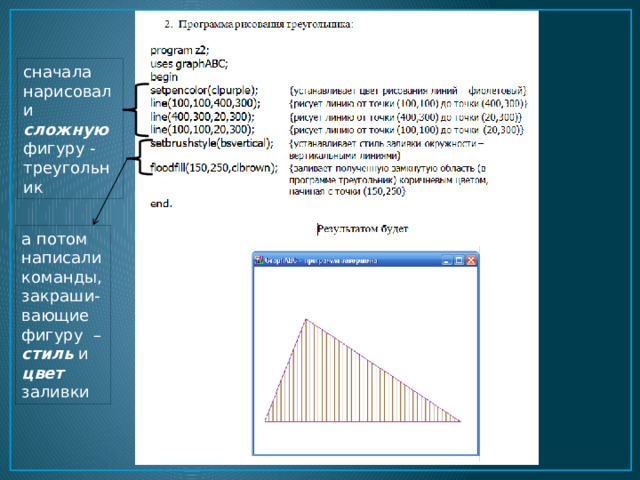

сначала нарисовали сложную фигуру - треугольник

а потом написали команды, закраши-вающие фигуру – стиль и цвет заливки
