«Отгадай загадки»
- 1.Две сестры качались, правды добивалась, А когда добились, то остановились.
- 2.Что за чудо великан? Тянет руку к облакам. Он работник очень важный, строит дом многоэтажный.
- 3.Тит на работу вышел, каждый услышал. Сам он худ, голова с пуд, как ударит - крепко станет.
- 4.Она с винтом пустилась в пляс, а он, кружась, в доске увяз.
- 5.У них тяжелый труд: все время что-то жмут.
- 6.Перед ним дубы и клены, и березы бьют поклоны.
- 7.Два братца - одно сердце.
(Весы)
(Подъемный кран)
(Молоток)
(Отвертка)
(Тиски)
(Топор)
(Ножницы)
Простые механизмы
7 класс
Бывают ситуации, когда приходится приподнимать какой-либо тяжелый предмет, например, шкаф. Зачастую человеческой силы для этого недостаточно. Но не беда: можно подсунуть под край шкафа крепкую палку – и шкаф будет приподнят без особого
труда.
Не всегда удается раздавить скорлупу ореха. И это не проблема – есть специальные щипцы для орехов, с их помощью можно легко справиться и с этой задачей.
Если у человека не хватает силы сделать ту или иную работу, он берет в руки какое-либо приспособление, и работа сразу становиться по силам .
Сила человека ограничена!
Простые механизмы – это устройства (приспособления), позволяющие преобразовать силу в силу, существенно большую.
Простые механизмы дают выигрыш в силе.
Все простые механизмы служат для выполнения механической работы, при этом позволяют человеку получить выигрыш в силе или удобство в работе
Простые механизмы
Наклонная плоскость
рычаг
ворот
клин
блок
винт
неподвижный
подвижный
F = P
F = P/ 2
Древнегреческий ученый Архимед облегчил труд человека, дав ему при использовании своего изобретения выигрыш в силе, и научил менять направление действия силы.
Изобретения Архимеда
- Десятки сконструированных Архимедом катапульт метали камни в корабли захватчиков, на их головы неслись тучи копий и дротиков из метательных машин.
- Хитроумные журавлеподобные механизмы поднимали своими «клювами» людей и сбрасывали их с высоты. Были машины, способные даже корабли поднять за нос, чтобы затем низвергнуть их в пучину.
Рычаг
Рычаг представляет собой твёрдое тело, которое может вращаться вокруг неподвижной точки опоры
Условие равновесия рычага:
Блоки
Блок – это колесо с желобом по окружности для каната или цепи.
Блоки применяются в грузоподъёмных устройствах.
блок-простой механизм позволяющий изменять прикладываемую силу по направлению (неподвижный блок), или по величине (подвижный блок).
НЕПОДВИЖНЫЙ БЛОК
Неподвижный блок используют для изменения направления действия силы. . Не дает выигрыша в силе .
ПОДВИЖНЫЙ БЛОК
Подвижный блок дает выигрыш в силе в 2 раза. Предназначен для преобразования сил (для подъема больших грузов)

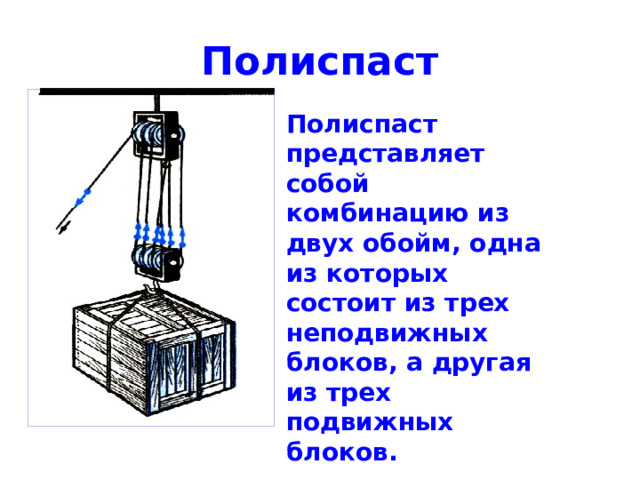

Полиспаст
Полиспаст представляет собой комбинацию из двух обойм, одна из которых состоит из трех неподвижных блоков, а другая из трех подвижных блоков.
Применение полиспастов
Шлюпбалка с полиспастом для спуска на воду и подъема шлюпок на борт
Крюковая подвеска
с полиспастом

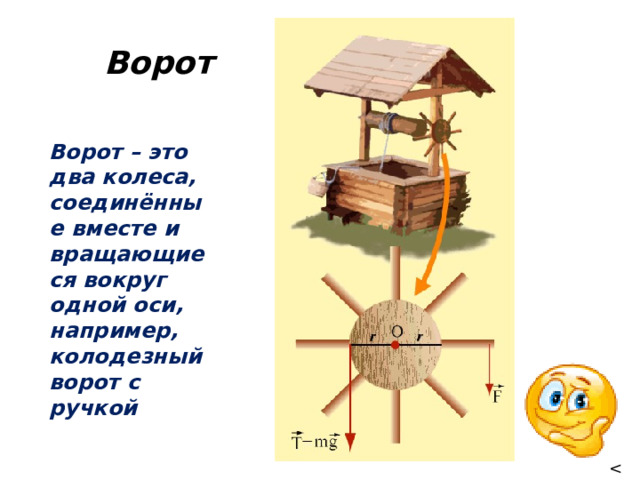

Ворот
Ворот – это два колеса, соединённые вместе и вращающиеся вокруг одной оси, например, колодезный ворот с ручкой
Наклонная плоскость – простой механизм в виде плоской поверхности, установленной под углом, отличным от прямого, к горизонтальной поверхности
Винт – простой механизм.
Резьба винта представляет собой наклонную плоскость, многократно обёрнутую вокруг цилиндра
Клин – простой механизм в виде призмы, рабочие поверхности которого сходятся под острым углом.
Используется для раздвижения, разделения на части обрабатываемого предмета
Простые механизмы в живой природе

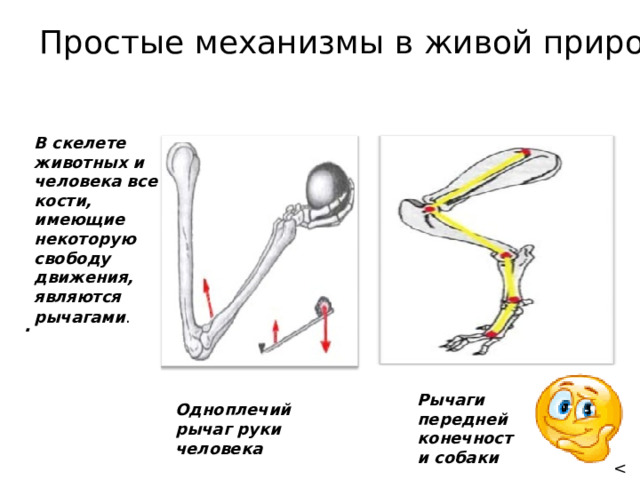

В скелете животных и человека все кости, имеющие некоторую свободу движения, являются рычагами .
.
Рычаги передней конечности собаки
Одноплечий рычаг руки человека
Рычаги в теле человека:
Кости конечностей (рук и ног), череп, нижняя челюсть, фаланги пальцев, свод стопы.
Простые механизмы в живой природе

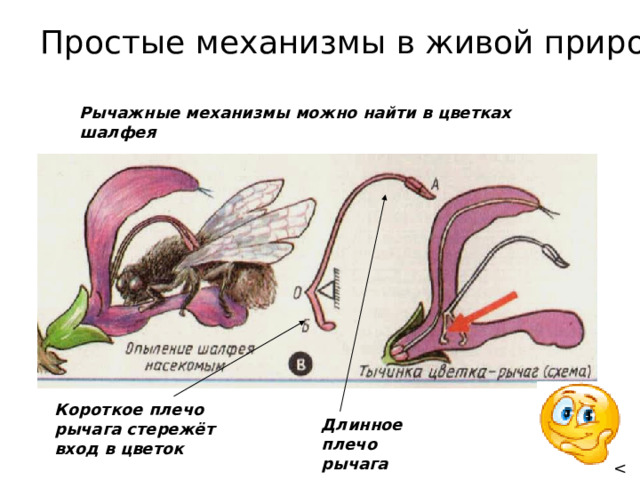

Рычажные механизмы можно найти в цветках шалфея
Короткое плечо рычага стережёт вход в цветок
Длинное плечо рычага
Простые механизмы в быту
Применение условия равновесия рычага при работе с тачкой
Клин-корчеватель на гусеничном ходу
Кран мостовой
Подъёмник с лебёдкой
Домашнее задание. §31 Выучить формулы, определения
