Презентация по теме "Рычаг" 7 класс

Рычаг

« Механизм » в переводе с греческого « орудие, машина »

Простые механизмы - это приспособления, служащие для выигрыша (преобразования) силы.

Малой силой удержать большую силу

Рычаг - твердое тело, способное поворачиваться вокруг неподвижной опоры.

рычаг

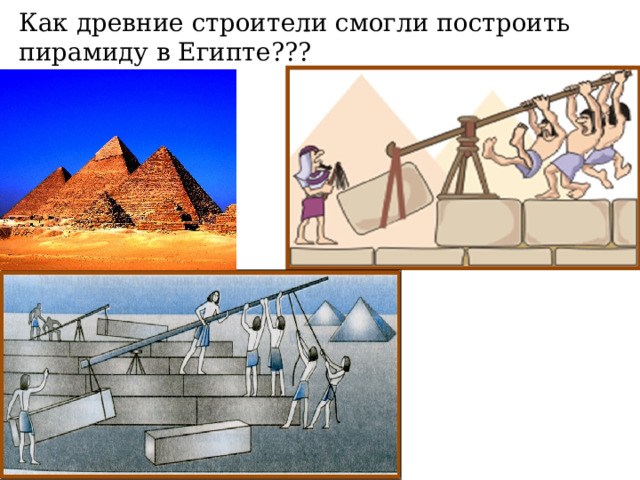

Как древние строители смогли построить пирамиду в Египте???

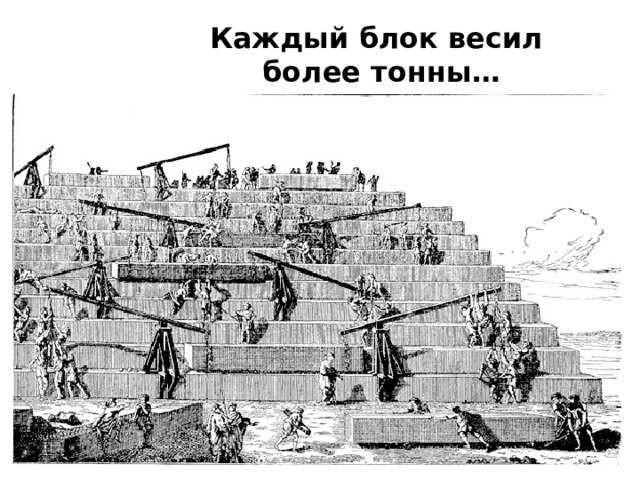

Каждый блок весил

более тонны…

ВО – плечо силы F 2

ОА – плечо силы F 1

Плечо силы – кратчайшее

расстояние

от оси вращения

до точки приложения силы.

Обозначают ℓ , [ℓ ] = м

т. О- единственная неподвижная точка рычага -точка опоры.

Рычаг имеет столько плеч сколько к нему приложено сил

Рычаги

Рычаг 2-го рода.

Рычаг 1-го рода.

Силы приложены по обе стороны от точки опоры

Силы приложены по одну сторону от точки опоры

F 1

l 2

l 1

А

О

l 2

В

О

В

А

l 1

F 1

F 2

F 2

Рычаги первого рода

Рычаги второго рода

Рычаг находится в равновесии , если отношение сил

равно обратному

отношению плеч

где F 1 и F 2 — силы, действующие на рычаг,

ℓ 1 и ℓ 2 — плечи этих сил.

Правило равновесия рычага было установлено Архимедом около 287—212 гг. до н. э.

Условие равновесия рычага

Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил

Слайд 13. Условие, при котором рычаг находится в равновесии под действием приложенных к нему сил, можно установить на опыте. Для этого к рычагу по обе стороны будем привешивать различные грузы так, чтобы рычаг каждый раз оставался в равновесии. Для каждого случая измерим модули сил и их плечи. В первом случае сила в 2 Н уравновешивает силу в 3 Н. При этом видно, что плечо меньшей силы в 1,5 раза больше плеча большей силы. Во втором случае (щелчок мышью) силы отличаются друг от друга в два раза, во столько же раз плечо меньшей силы больше плеча большей силы.

Слайд 14. На основании этих опытов приходим к выводу (щелчок мышью): Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил. Это правило можно записать в виде формулы (щелчок мышью).

или

Меньшей силой можно при помощи рычага

уравновесить большую силу.

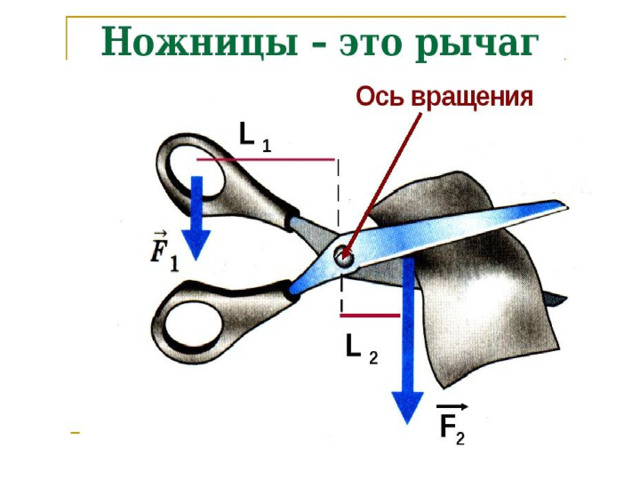

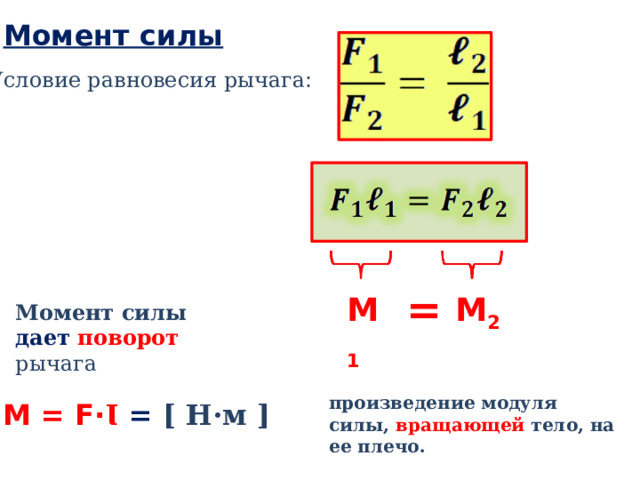

Момент силы

Условие равновесия рычага :

=

М 1

М 2

Момент силы

дает поворот

рычага

произведение модуля силы, вращающей тело, на ее плечо.

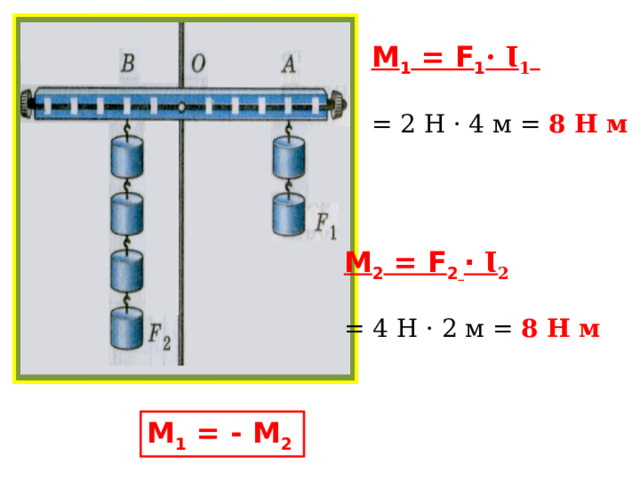

М = F· Ɩ = [ Н·м ]

М 1 = F 1 · Ɩ 1

= 2 Н · 4 м = 8 Н м

М 2 = F 2 · Ɩ 2

= 4 Н · 2 м = 8 Н м

М 1 = - М 2

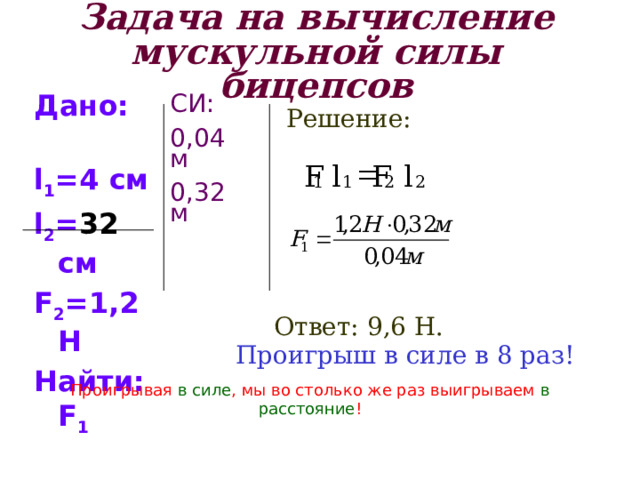

Задача на вычисление мускульной силы бицепсов

Дано:

l 1 =4 см

l 2 = 32 см

F 2 =1,2 Н

Найти: F 1

СИ:

0,04м

0,32м

Решение:

=

l

F

l

F

2

2

1

1

Ответ: 9,6 Н.

Проигрыш в силе в 8 раз!

Проигрывая в силе , мы во столько же раз выигрываем в расстояние !

Задачи:

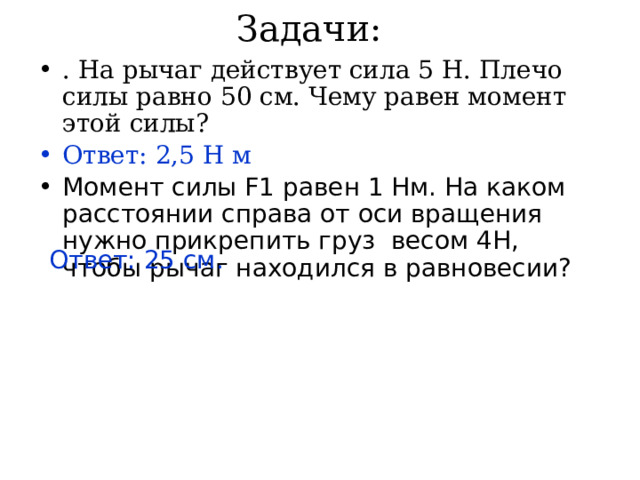

• . На рычаг действует сила 5 Н. Плечо силы равно 50 см. Чему равен момент этой силы?

• Ответ: 2,5 Н м

• Момент силы F1 равен 1 Нм. На каком расстоянии справа от оси вращения нужно прикрепить груз весом 4Н, чтобы рычаг находился в равновесии?

Ответ: 25 см.

Лабораторная работа

• «Исследование условий равновесия рычага»

16

16

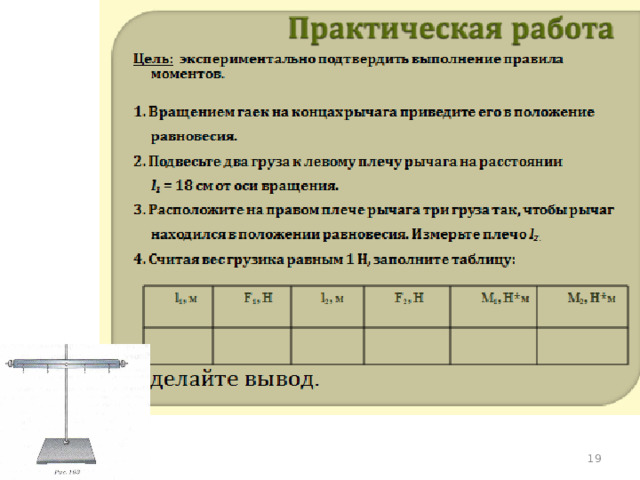

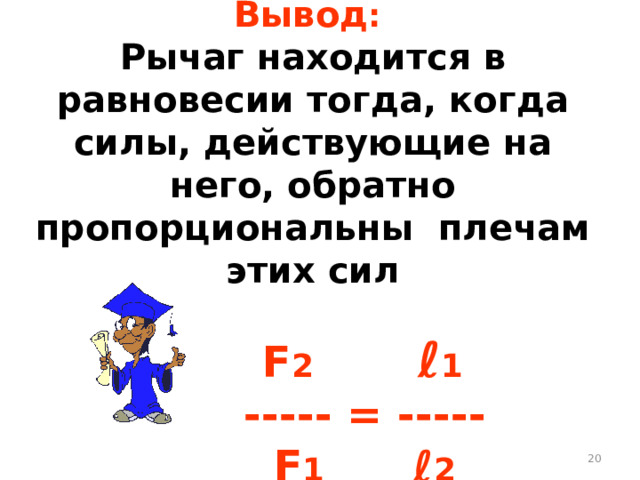

Вывод : Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил F 2 ℓ 1 ----- = ----- F 1 ℓ 2

16

Домашнее задание

§ 32. Подготовиться к лабораторной работе №9.
