Презентация по теме: " Статика"

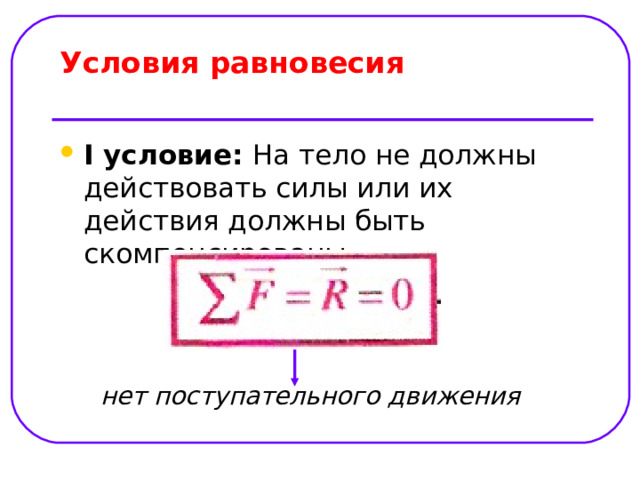

Условия равновесия

• I условие: На тело не должны действовать силы или их действия должны быть скомпенсированы

нет поступательного движения

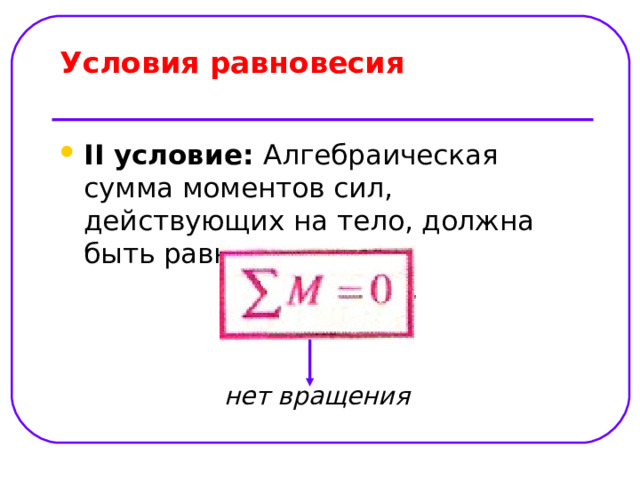

Условия равновесия

• II условие: Алгебраическая сумма моментов сил, действующих на тело, должна быть равна нулю

нет вращения

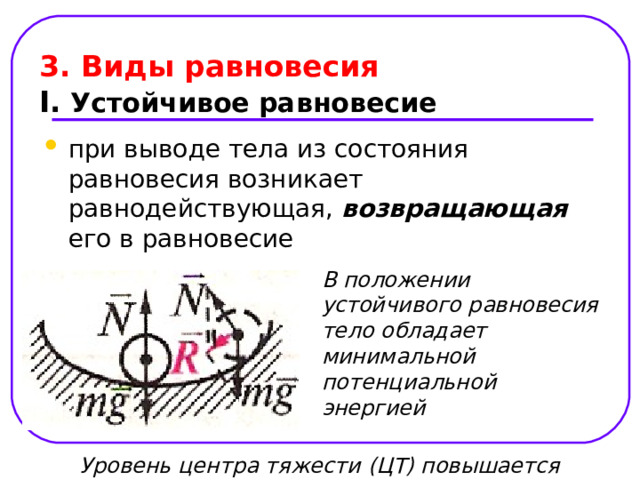

3. Виды равновесия I . Устойчивое равновесие

• при выводе тела из состояния равновесия возникает равнодействующая, возвращающая его в равновесие

В положении устойчивого равновесия тело обладает минимальной потенциальной энергией

Уровень центра тяжести (ЦТ) повышается

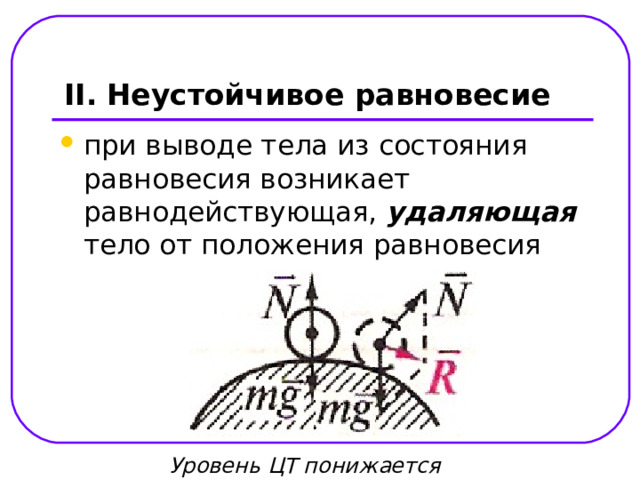

II . Неустойчивое равновесие

• удаляющая

Уровень ЦТ понижается

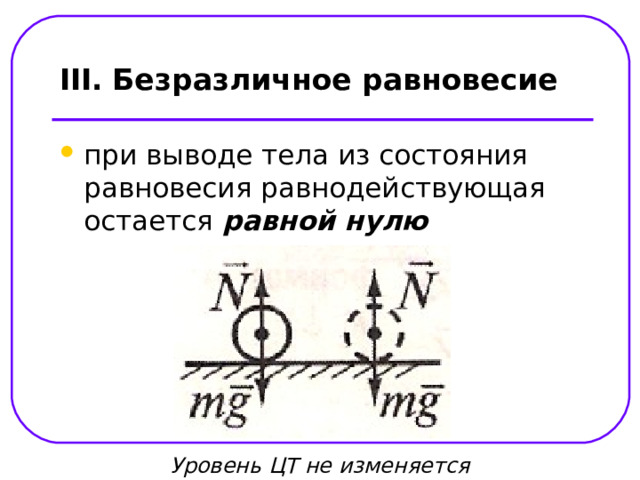

III . Безразличное равновесие

• равной нулю

Уровень ЦТ не изменяется

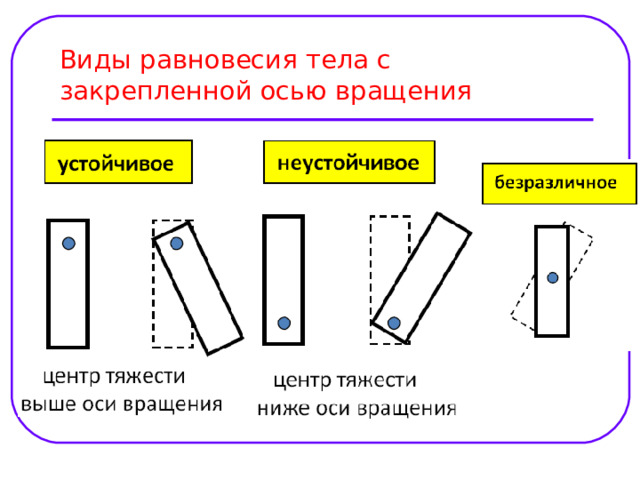

Виды равновесия тела с закрепленной осью вращения

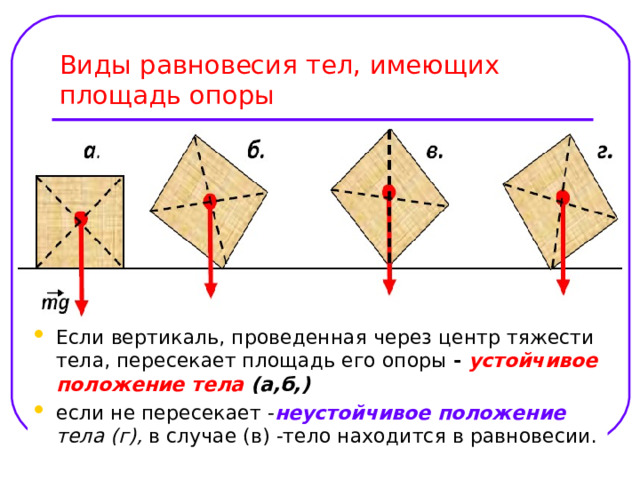

Виды равновесия тел, имеющих площадь опоры

• Если вертикаль, проведенная через центр тяжести тела, пересекает площадь его опоры - устойчивое положение тела (а,б,)
• если не пересекает - неустойчивое положение тела (г), в случае (в) -тело находится в равновесии.
