Презентация по теме "Трансформатор"

Категория: Физика

Нажмите, чтобы узнать подробности

Презентация к учебному предмету "Физика" по теме "Трансформаторы"

Просмотр содержимого документа
«Презентация по теме "Трансформатор"»

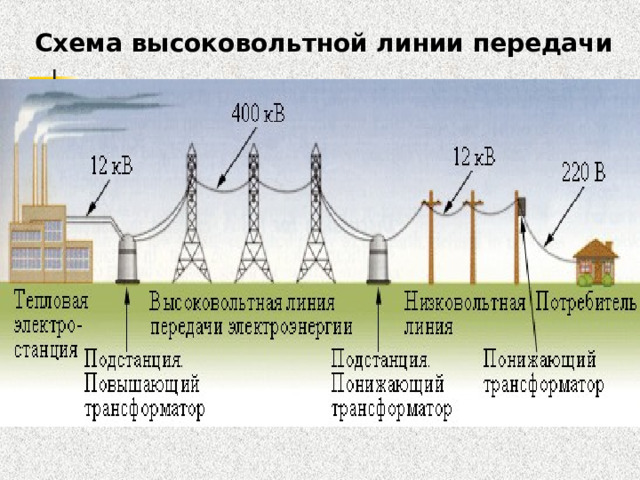

Схема высоковольтной линии передачи

Схема высоковольтной линии передачи

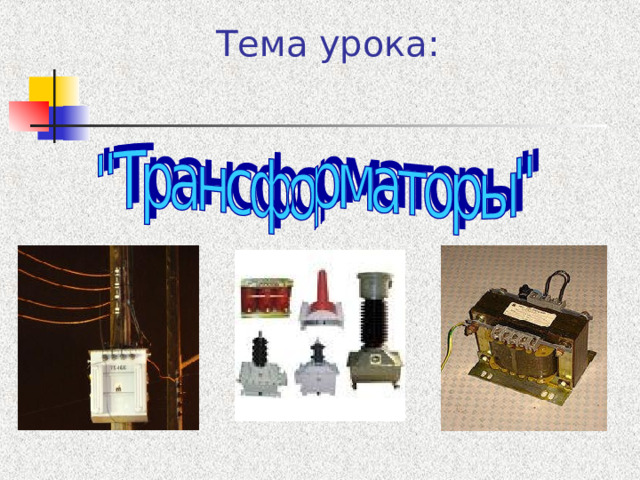

Тема урока:

Тема урока:

Цель урока: Изучить устройство, принцип действия и практическое применение трансформатора

Цель урока:

Изучить устройство, принцип действия и практическое применение трансформатора

Вопросы для повторения 1 ) В чём заключается явление электромагнитной индукции? 2) Как определить магнитный поток? 3) Сформулируйте закон электромагнитной индукции. 4) Какой ток называют переменным?

Вопросы для повторения

1 ) В чём заключается явление электромагнитной индукции?

2) Как определить магнитный поток?

3) Сформулируйте закон электромагнитной индукции.

4) Какой ток называют переменным?

Немного истории … Г.Румкорф М. Фарадей

Немного истории

Г.Румкорф

М. Фарадей

Немного истории… Яблочков Павел Николаевич - русский электротехник (1847 -1894).  В 1878 году использовал трансформатор для питания «электрических свечей» - нового в то время источника уличного света

Немного истории…

Яблочков Павел Николаевич - русский электротехник (1847 -1894).

В 1878 году использовал трансформатор для питания «электрических свечей» - нового в то время источника уличного света

Немного истории… Усагин Иван Филиппович (1855 -1919).  Открыл принцип трансформации, продолжив труды Яблочкова

Немного истории…

Усагин Иван Филиппович (1855 -1919).

Открыл принцип трансформации, продолжив труды Яблочкова

Немного истории… М.О. Доливо - Добровольский Э. Гопкинсон Д. Свинберн

Немного истории…

М.О. Доливо

- Добровольский

Э. Гопкинсон

Д. Свинберн

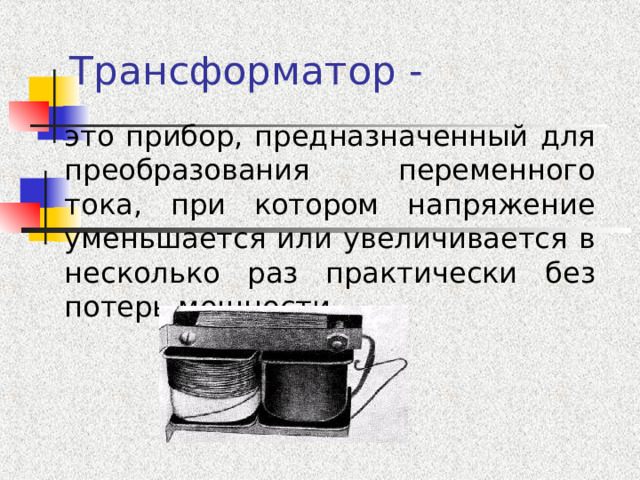

Трансформатор - это прибор, предназначенный для преобразования переменного тока, при котором напряжение уменьшается или увеличивается в несколько раз практически без потерь мощности

Трансформатор -

это прибор, предназначенный для преобразования переменного тока, при котором напряжение уменьшается или увеличивается в несколько раз практически без потерь мощности

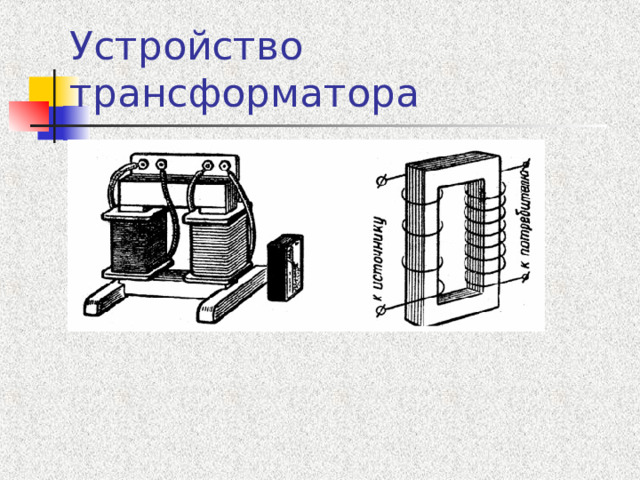

Устройство трансформатора

Устройство трансформатора

Обозначение трансформатора в цепи:

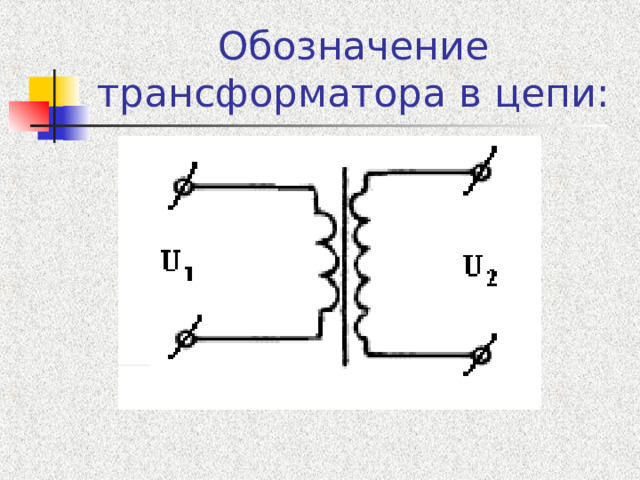

Обозначение трансформатора в цепи:

Заполнение таблицы: Трансформатор – это прибор, предназначенный для преобразования переменного тока, при котором напряжение уменьшается или увеличивается в несколько раз практически без потерь мощности

Заполнение таблицы:

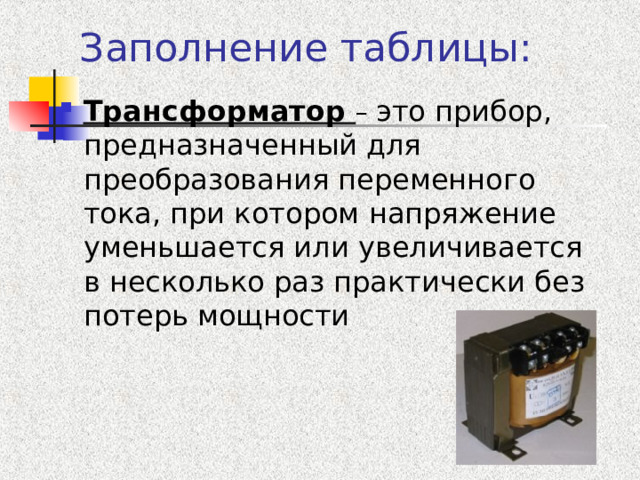

  • Трансформатор – это прибор, предназначенный для преобразования переменного тока, при котором напряжение уменьшается или увеличивается в несколько раз практически без потерь мощности

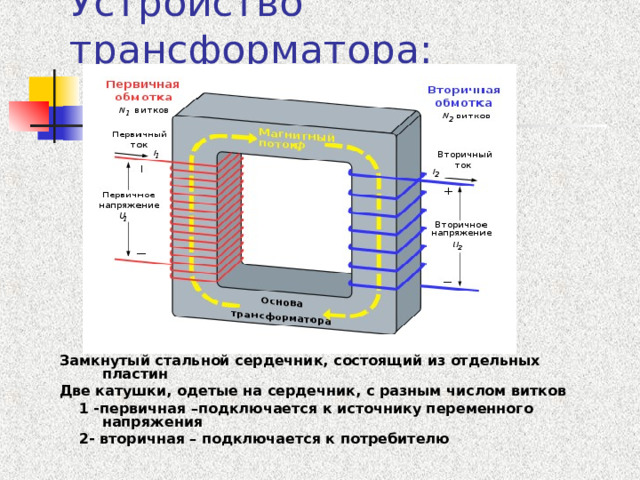

Устройство трансформатора: Замкнутый стальной сердечник, состоящий из отдельных пластин Две катушки, одетые на сердечник, с разным числом витков  1 -первичная –подключается к источнику переменного напряжения  2- вторичная – подключается к потребителю

Устройство трансформатора:

Замкнутый стальной сердечник, состоящий из отдельных пластин

Две катушки, одетые на сердечник, с разным числом витков

1 -первичная –подключается к источнику переменного напряжения

2- вторичная – подключается к потребителю

На каком явлении основан принцип действия? Явлении электромагнитной индукции

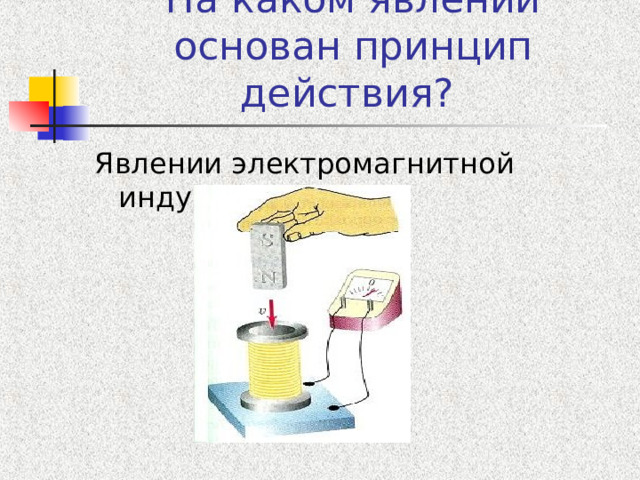

На каком явлении основан принцип действия?

Явлении электромагнитной индукции

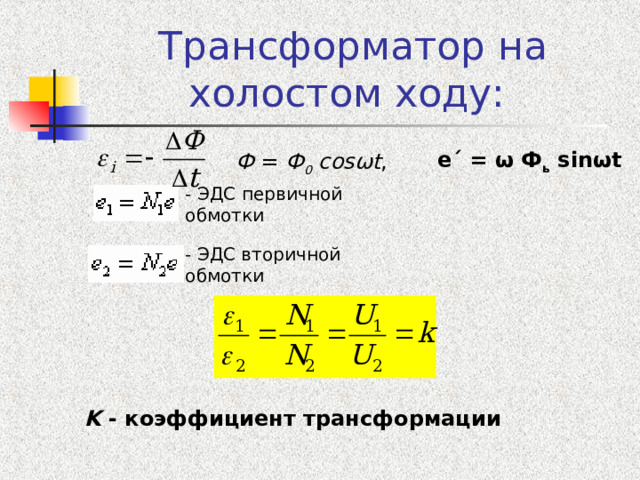

Трансформатор на холостом ходу: е´ = ω Ф ь sinωt  Ф = Ф 0 соsωt , - ЭДС первичной обмотки - ЭДС  вторичной обмотки  K  - коэффициент трансформации

Трансформатор на холостом ходу:

е´ = ω Ф ь sinωt

Ф = Ф 0 соsωt ,

- ЭДС первичной обмотки

- ЭДС вторичной обмотки

K - коэффициент трансформации

1 – трансформатор понижающий. k трансформатор повышающий " width="640"

Трансформатор на холостом ходу:

Если

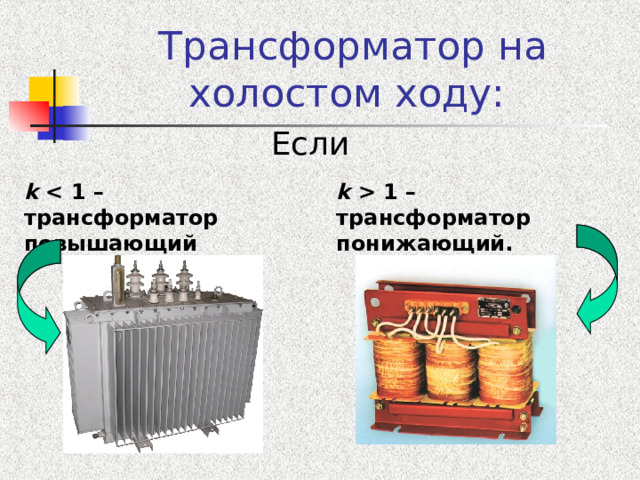

k 1 – трансформатор понижающий.

k трансформатор повышающий

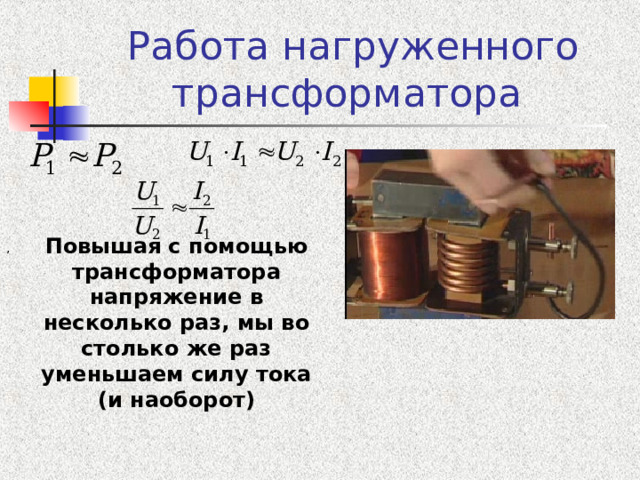

Работа нагруженного трансформатора Повышая с помощью трансформатора напряжение в несколько раз, мы во столько же раз уменьшаем силу тока (и наоборот) ,

Работа нагруженного трансформатора

Повышая с помощью трансформатора напряжение в несколько раз, мы во столько же раз уменьшаем силу тока (и наоборот)

,

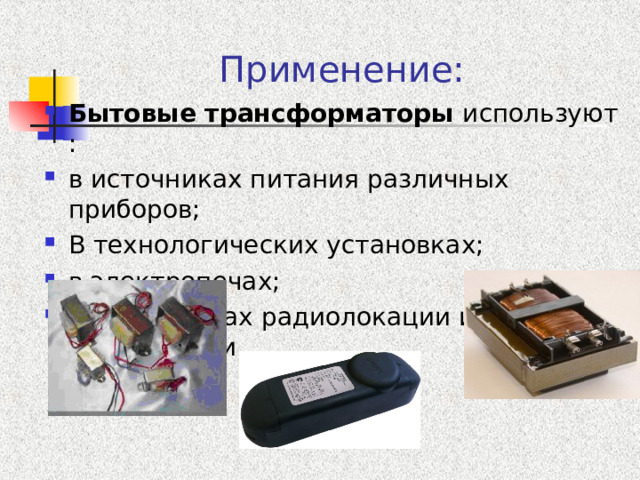

Применение: Бытовые трансформаторы используют : в источниках питания различных приборов; В технологических установках; в электропечах; в устройствах радиолокации и электроники.

Применение:

  • Бытовые трансформаторы используют :
  • в источниках питания различных приборов;
  • В технологических установках;
  • в электропечах;
  • в устройствах радиолокации и электроники.
Применение: Силовые трансформаторы - в электросетях (ЛЭП) Силовые трансформаторы - в электросетях (ЛЭП) Силовые трансформаторы - в электросетях (ЛЭП) Силовые трансформаторы - в электросетях (ЛЭП) Силовые трансформаторы - в электросетях (ЛЭП)

Применение:

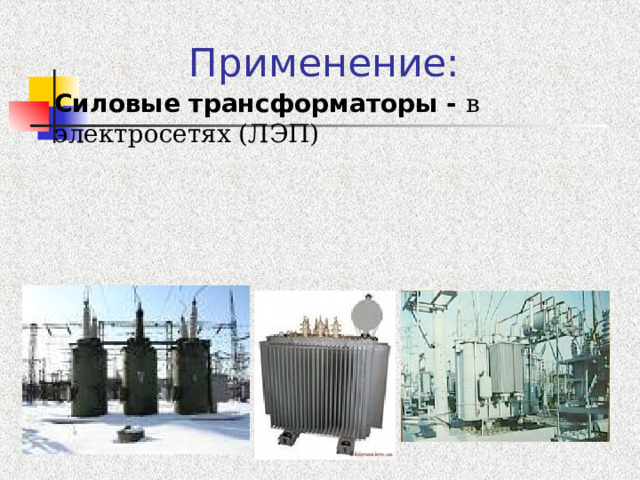

Силовые трансформаторы - в электросетях (ЛЭП)

  • Силовые трансформаторы - в электросетях (ЛЭП)
  • Силовые трансформаторы - в электросетях (ЛЭП)
  • Силовые трансформаторы - в электросетях (ЛЭП)
  • Силовые трансформаторы - в электросетях (ЛЭП)

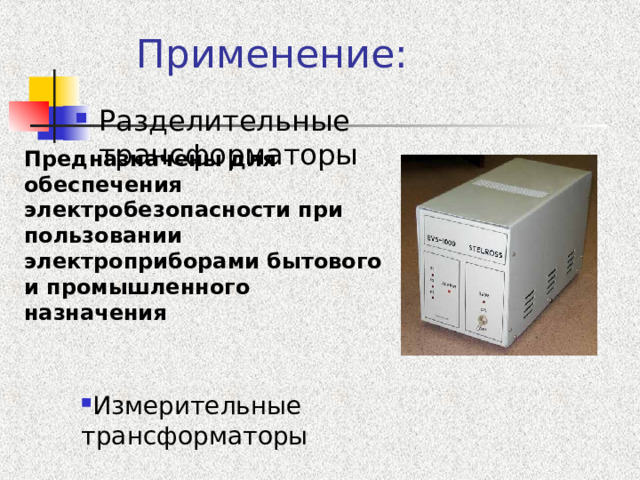

Применение: Разделительные трансформаторы Предназначены для обеспечения электробезопасности при пользовании электроприборами бытового и промышленного назначения Измерительные трансформаторы Измерительные трансформаторы Измерительные трансформаторы Измерительные трансформаторы Измерительные трансформаторы

Применение:

  • Разделительные трансформаторы

Предназначены для обеспечения электробезопасности при пользовании электроприборами бытового и промышленного назначения

  • Измерительные трансформаторы
  • Измерительные трансформаторы
  • Измерительные трансформаторы
  • Измерительные трансформаторы
  • Измерительные трансформаторы
